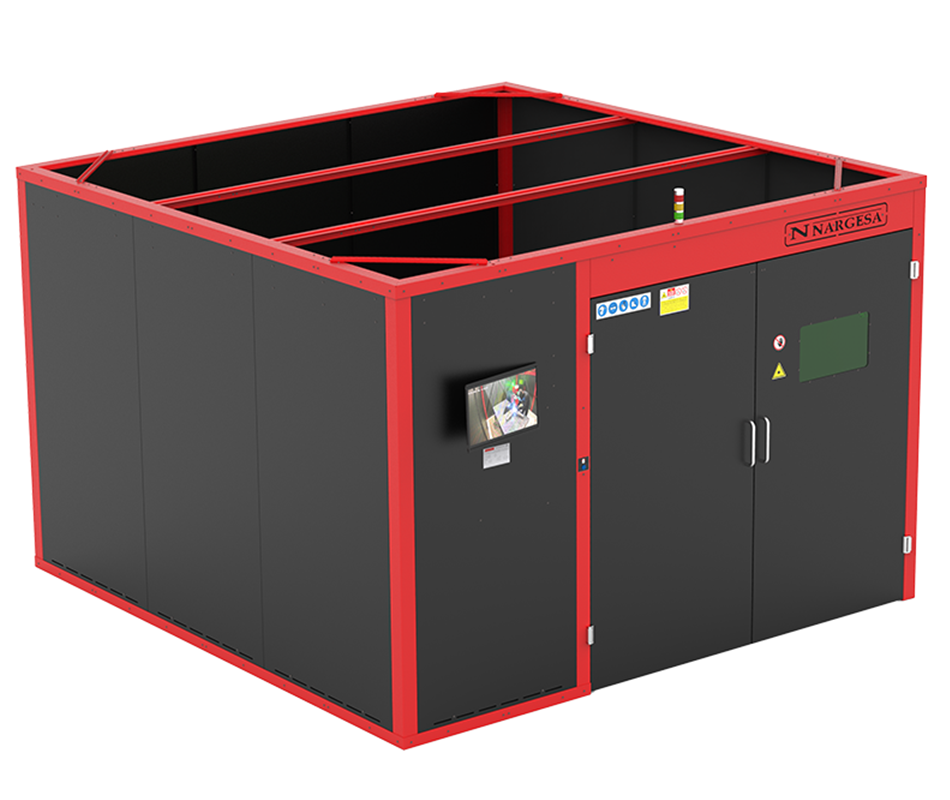

La Cabina de protección para soldadura láser CSL de Nargesa es un cerramiento de seguridad para delimitar el espacio de trabajo en procesos de soldadura con láser de clase 4. Incorpora doble puerta antipánico, bisagras Pizzato con Interlock, ventana de seguridad y sistema de vídeo que permite visualizar el interior como apoyo a la seguridad del operario.
Fabricada en España, la cabina y su cuadro eléctrico están diseñados para trabajar de forma optimizada con la Soldadora Láser MS20. La apertura de las puertas interrumpe la emisión del haz sin desconectar la máquina y exige un rearme manual antes de reanudar el trabajo. La integración con soldadoras de otros fabricantes es posible con un análisis previo.
La gama ofrece cuatro modelos estándar: CSL22, CSL32, CSL33 y CSL43. Su estructura modular permite configuraciones a medida y ampliaciones.
Características técnicas
La gama CSL combina un cerramiento modular con sistemas de supervisión del acceso, observación del interior y gestión eléctrica. Sus módulos base permiten configurar tanto cabinas independientes como soluciones adaptadas al espacio disponible, incluyendo la integración con cerramientos existentes cuando han sido previamente validados por el departamento técnico de Nargesa.
| Modelos estándar | CSL22, CSL32, CSL33 y CSL43. |
| Construcción modular | Paneles de 1.170 × 2.500 mm. Configuraciones a medida, ampliables y desmontables para su reubicación. |
| Ventilación inferior | Sistema indirecto de doble etapa, sin trayectoria directa de salida para la radiación. |
| Acceso frontal | Doble puerta antipánico de 2.350 × 2.200 mm, sin bloqueo mecánico del operario. |
| Bisagras de seguridad | Pizzato de doble canal, con supervisión continua de la posición de la puerta. |
| Interlock de seguridad | Interrupción instantánea de la emisión del haz ante apertura o acceso no permitido. Rearme manual tras restablecer las condiciones de seguridad. |
| Ventana de protección | 520 × 320 mm, conforme a UNE-EN 12254. |
| Rango y nivel de protección de la ventana | Rango: 1.030–1.150 nm. Clasificación: D AB6 + IR AB7. Densidad óptica: OD > 7. |
| Señalización | Baliza tricolor con avisador acústico integrado. |
| Solicitud de acceso | Pulsador luminoso exterior que activa el avisador acústico para solicitar acceso sin abrir la puerta. |
| Cámara interior | Hikvision de 4 MP, con detección de personas, WDR de 120 dB, micrófono y protección IP67. |
| Monitor exterior | ASUS Full HD de 24 pulgadas. |
| Grabador NVR | Mini 4 PoE 1U de 4 canales, con compresión H.265+. Almacenamiento compatible no incluido. |
| Visualización móvil | Imágenes en tiempo real mediante Hik-Connect. |
| Cuadro eléctrico | Gestión centralizada de seguridad, alimentación y monitorización. Interruptor general para cabina, MS20 y sistemas auxiliares. |
| Tomas auxiliares | Dos bases de corriente en versión Schuko o NEMA. |
| Preinstalación lumínica | Interruptor previsto para una futura instalación de iluminación. |
| Conexiones industriales | Conectores tipo Harting codificados mediante sistema Poka-Yoke. |
| Montaje | Paneles identificados y numerados, con elementos preparados para guiar e instalar el cableado. |
| Cerramiento superior | Abierto de serie. Techo de protección con luminarias LED opcional. |
| Compatibilidad | Cuadro diseñado para la MS20. Otras marcas requieren validación técnica y selección del cuadro adecuado. |
| Grabador NVR | Se entrega preparado para grabar, sin soporte de almacenamiento incluido. El usuario debe conectar un soporte compatible y utilizar el sistema conforme a la normativa de protección de datos y derechos de imagen de cada país. |

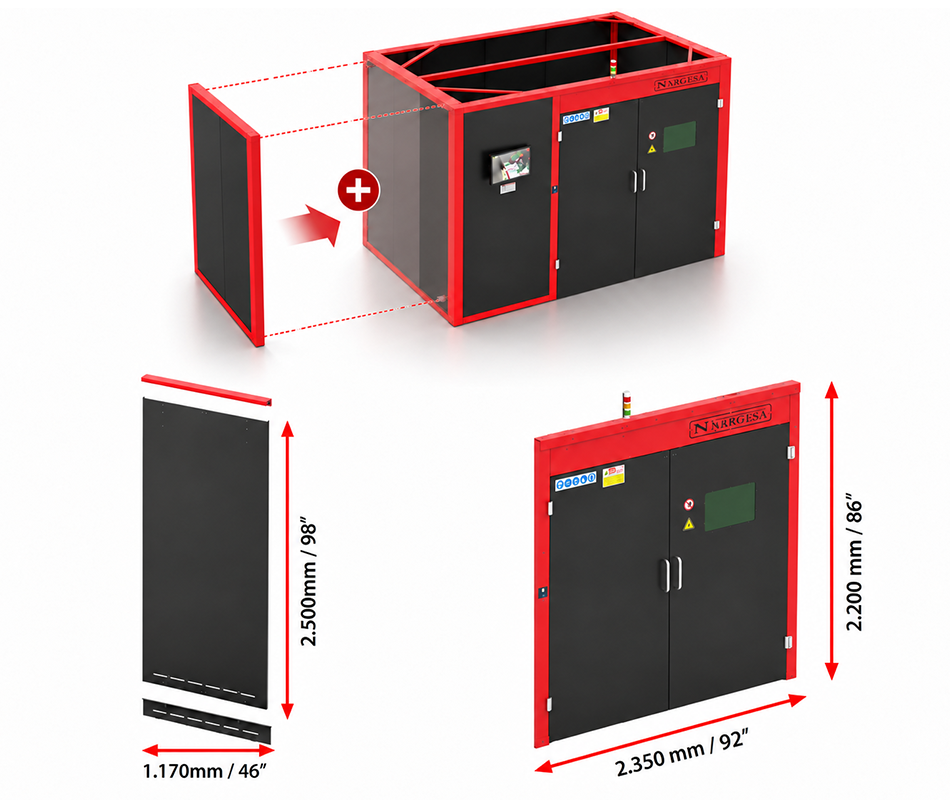

Modularidad: una cabina que crece con su empresa
La gama CSL está construida a partir de paneles estandarizados de 1.170 × 2.500 mm, combinados con módulos de puerta de seguridad. Esta arquitectura permite elegir entre cuatro configuraciones estándar o estudiar una solución adaptada al proceso y al espacio disponible.
Si aumentan las necesidades de producción, la cabina puede ampliarse añadiendo nuevos módulos base, conservando la estructura original. También puede desmontarse y reubicarse para acompañar los cambios en la distribución de la planta.
Doble puerta antipánico y seguridad activa
La doble puerta frontal de 2.350 × 2.200 mm facilita el acceso de personas y la entrada de materiales, piezas y utillajes. Su diseño antipánico permite la evacuación y la intervención desde el exterior sin mantener al operario bloqueado dentro de la cabina.
La seguridad del acceso se gestiona mediante bisagras Pizzato de doble canal, que supervisan continuamente la posición de la puerta. Si se produce una apertura durante la soldadura, el sistema Interlock actúa sobre la habilitación del láser y detiene la emisión del haz.
En combinación con la Soldadora Láser MS20, esta actuación lleva la máquina a StandBy sin desconectar la alimentación general. Una vez restablecidas las condiciones de seguridad, el operario debe efectuar un rearme manual para reanudar el trabajo.

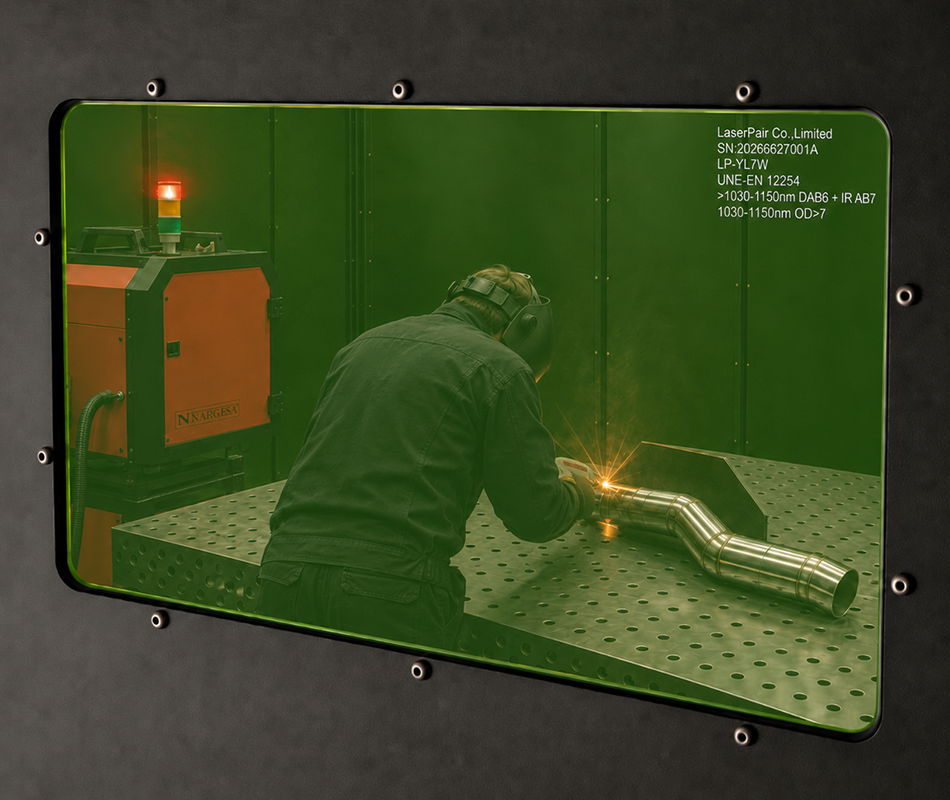

Ventana de seguridad certificada
La cabina incorpora una ventana de 520 × 320 mm para observar el proceso desde el exterior. Su cristal de protección es conforme a UNE-EN 12254, con un rango de 1.030–1.150 nm, clasificación D AB6 + IR AB7 y densidad óptica OD > 7.
Esta ventana complementa el sistema de vídeo y permite la observación directa del interior con las puertas cerradas.

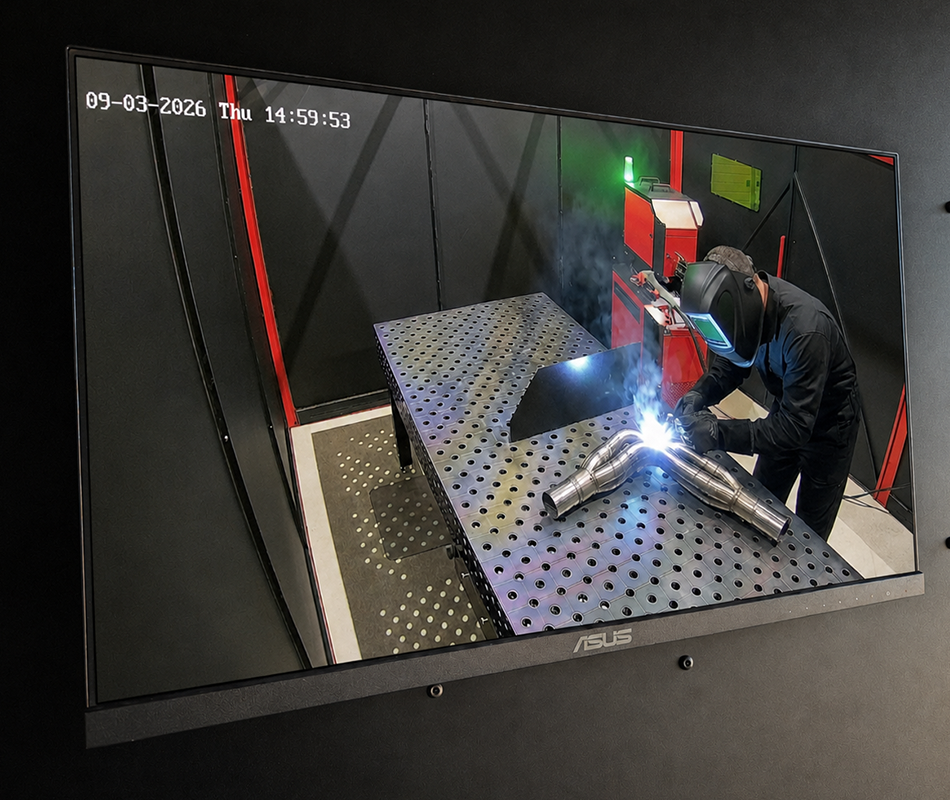

Supervisión del interior mediante cámara y monitor
El sistema de vídeo está compuesto por una cámara Hikvision de 4 MP, un monitor exterior ASUS Full HD de 24 pulgadas y un grabador NVR de 4 canales. Permite visualizar el interior de la cabina, detectar posibles incidencias y facilitar la asistencia al operario.

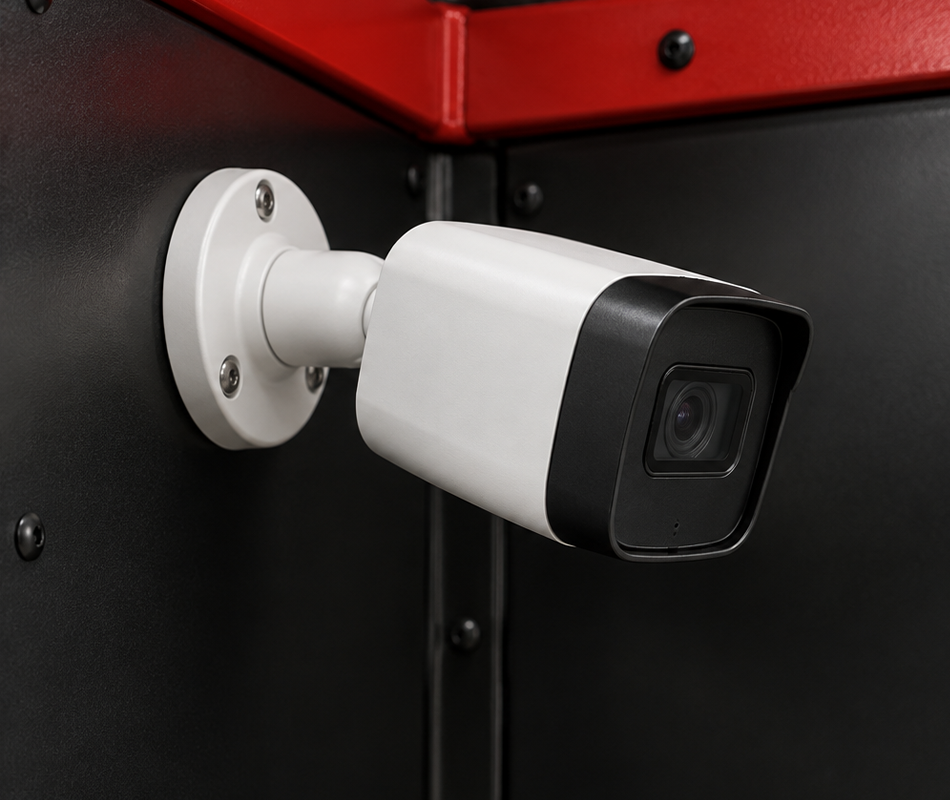

La cámara incorpora detección de personas, WDR de 120 dB, micrófono y protección IP67. El sistema utiliza compresión H.265+ y permite consultar las imágenes en tiempo real desde un smartphone mediante la APP Hik-Connect.
El conjunto se entrega preparado para grabación, sin unidad de almacenamiento instalada. Para habilitar esta función debe incorporarse un soporte compatible y gestionarse su uso conforme a la normativa de protección de datos y videovigilancia aplicable.

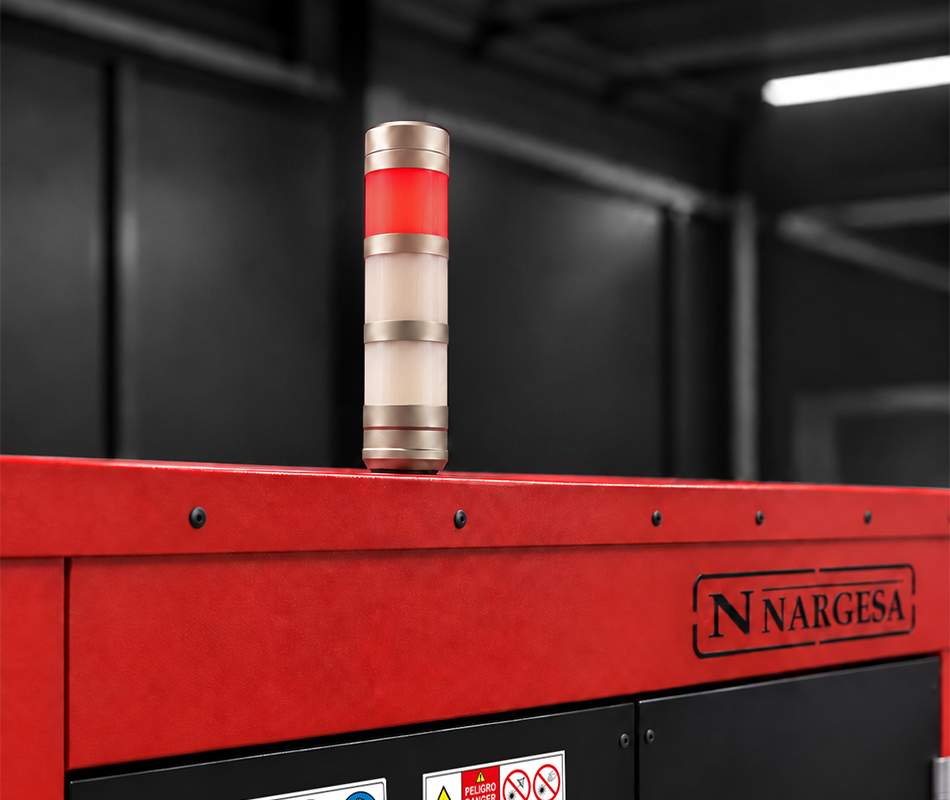

Señalización del estado de trabajo y solicitud de acceso
La baliza tricolor permite identificar el estado operativo del equipo:
- Verde: equipo detenido.
- Ámbar: equipo preparado y habilitado para iniciar la soldadura.
- Rojo: proceso de soldadura activo.
El pulsador luminoso exterior permite solicitar acceso sin abrir la puerta. Al accionarlo, activa el avisador acústico integrado en la baliza y notifica la solicitud al operario.
Este sistema facilita la coordinación del acceso y reduce las aperturas innecesarias durante el proceso.
Paneles con ventilación protegida
La zona inferior de los paneles incorpora una ventilación indirecta en doble etapa, formada por aberturas en el panel principal y en el perfil inferior.
Esta disposición permite la circulación de aire y evita una trayectoria directa de salida para la radiación. La ventilación queda integrada en la propia geometría del cerramiento, manteniendo la protección perimetral.
De serie, la cabina permanece abierta por la parte superior. Como opción, puede incorporar un techo de protección con luminarias LED integradas.
Montaje con componentes preensamblados
Los paneles se suministran identificados y numerados según su posición, facilitando una secuencia de montaje ordenada. La estructura incorpora grapas de fábrica para guiar el tubo corrugado del cableado y un colector preparado para su instalación.
La interconexión eléctrica se realiza mediante conectores Harting codificados, con sistema Poka-Yoke para evitar el intercambio incorrecto de conexiones. Esta preparación facilita el montaje de la cabina y su integración en la instalación.
Configuraciones adaptadas a cerramientos existentes
Cuando las condiciones técnicas y de seguridad lo permiten, la cabina puede aprovechar paredes existentes de la nave para reducir el número de paneles necesarios:
- Una pared existente: configuración con cierre en U.
- Dos paredes existentes: configuración con cierre en L.
- Tres paredes existentes: configuración con cierre frontal.
Cada proyecto requiere un estudio y una validación previa del departamento técnico de Nargesa, que comprueba la adecuación de los cerramientos existentes para formar parte del sistema de protección láser.
Ensayos de protección y señalización de seguridad
La cabina incorpora señalización de prohibición de acceso, advertencia láser, advertencia de láser de categoría 4 y señales de obligación.
Su diseño ha sido sometido a pruebas de seguridad y estanqueidad láser, así como a ensayos de incidencia directa del haz para verificar la resistencia del cerramiento frente a perforaciones y fugas de radiación.
Modularidad evolutiva y diseño a medida
Una cabina adaptada a su instalación, preparada para crecer con su empresa.
Además de los 4 modelos estándar, el sistema CSL combina un diseño a medida con una estructura modular ampliable. A partir de dos módulos base —panel modular y puerta de seguridad—, estudiamos la distribución de la planta, el proceso y el espacio disponible para definir la configuración que mejor se adapta a sus necesidades de producción.
Si estas necesidades aumentan, puede ampliar la cabina añadiendo nuevos módulos sin sustituir la estructura original. Su diseño permite desmontarla y reubicarla para acompañar los cambios de su fábrica.

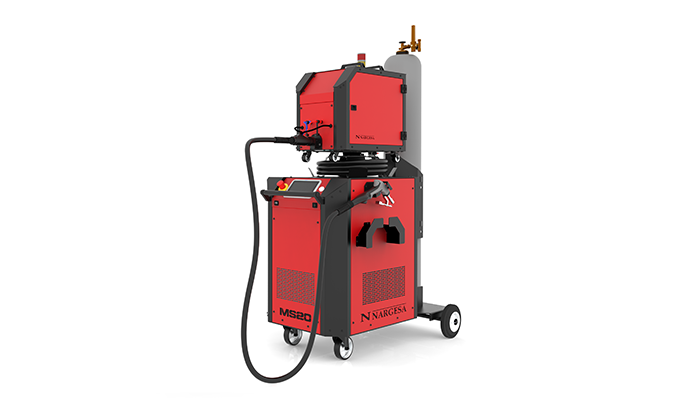

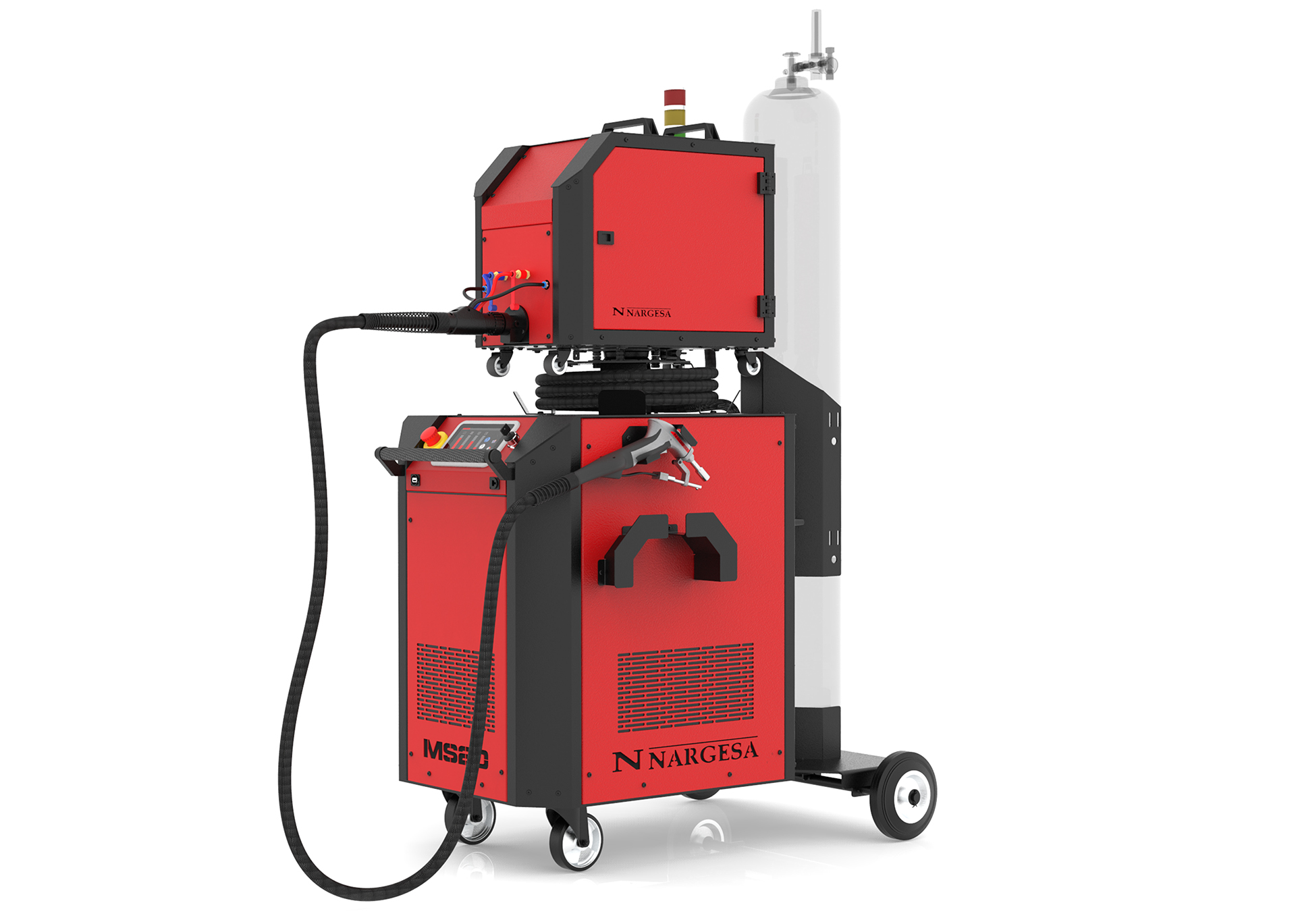

Soldadora Láser MS20: integración con la gama CSL
Fabricada en España, la MS20 de 2000 W reúne soldadura, corte y limpieza láser en un único equipo. La cabina CSL y su cuadro eléctrico se han diseñado específicamente para trabajar con la MS20, coordinando la alimentación, la supervisión del acceso y la habilitación del haz para un funcionamiento conjunto optimizado.
Para equipos de otros fabricantes, Nargesa evalúa los requisitos de integración y suministra el cuadro eléctrico adecuado, previa validación técnica de la compatibilidad y de las funciones de seguridad.
+ Info para Cabina de protección para soldadura láser CSL

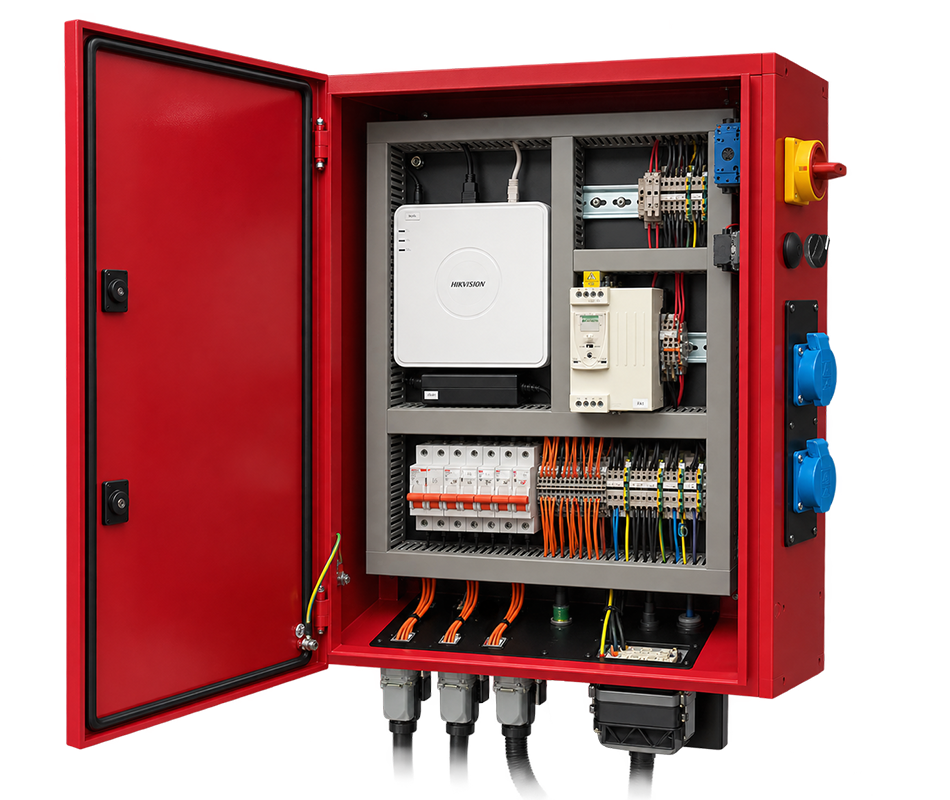

Cuadro eléctrico CSL: gestión centralizada de la instalación
El cuadro eléctrico integra la gestión de seguridad, alimentación y monitorización de la cabina. Está diseñado específicamente para trabajar conjuntamente con la Soldadora Láser MS20 de Nargesa.
Sus principales elementos son:
- Interruptor general: permite conectar o desconectar la alimentación de la cabina, la MS20 y los sistemas auxiliares.
- Conexión específica Nargesa: preparada para integrar el equipo con la cabina.
- Conectores codificados: facilitan la interconexión de los componentes durante el montaje.
- Dos tomas auxiliares: disponibles en versión Schuko o NEMA.
- Interruptor de iluminación preinstalado: previsto para incorporar y controlar una futura instalación lumínica.
- Grabador NVR: integrado en el sistema de monitorización, con grabación habilitable mediante almacenamiento compatible no incluido.
Para utilizar la cabina con una soldadora de otra marca, es necesario consultar previamente con Nargesa, validar la integración y seleccionar y adquirir el cuadro eléctrico adecuado a los requisitos del equipo.
Directivas, normas y certificaciones
- Directiva 2006/42/CE: relativa a las máquinas.
- Directiva 2014/30/UE: compatibilidad electromagnética.
- Directiva 2011/65/UE —RoHS—: modificada por la Directiva Delegada (UE) 2015/863 y las modificaciones posteriores aplicables.
- EN ISO 12100:2010: principios generales de diseño, evaluación y reducción del riesgo.
- EN ISO 14120:2015: requisitos generales para el diseño y construcción de resguardos fijos y móviles.
- EN ISO 14119:2013: dispositivos de enclavamiento asociados a resguardos.
- EN ISO 13849-1:2023: principios generales de diseño de las partes de los sistemas de mando relativas a la seguridad.
- EN ISO 13849-2:2012: validación de las partes de los sistemas de mando relativas a la seguridad.
- EN ISO 14118:2018: prevención de una puesta en marcha intempestiva.
- EN ISO 13857:2019: distancias de seguridad para impedir el acceso a zonas peligrosas con los miembros superiores e inferiores.
- EN 60204-1:2018: equipo eléctrico de las máquinas.
- EN IEC 60825-4:2024 / UNE-EN IEC 60825-4:2024: sistemas de protección frente a la radiación láser.
- EN ISO 11553-2:2008: requisitos de seguridad para dispositivos portátiles de procesamiento láser.
La ventana de observación incorpora, además, cristal de protección conforme a UNE-EN 12254.

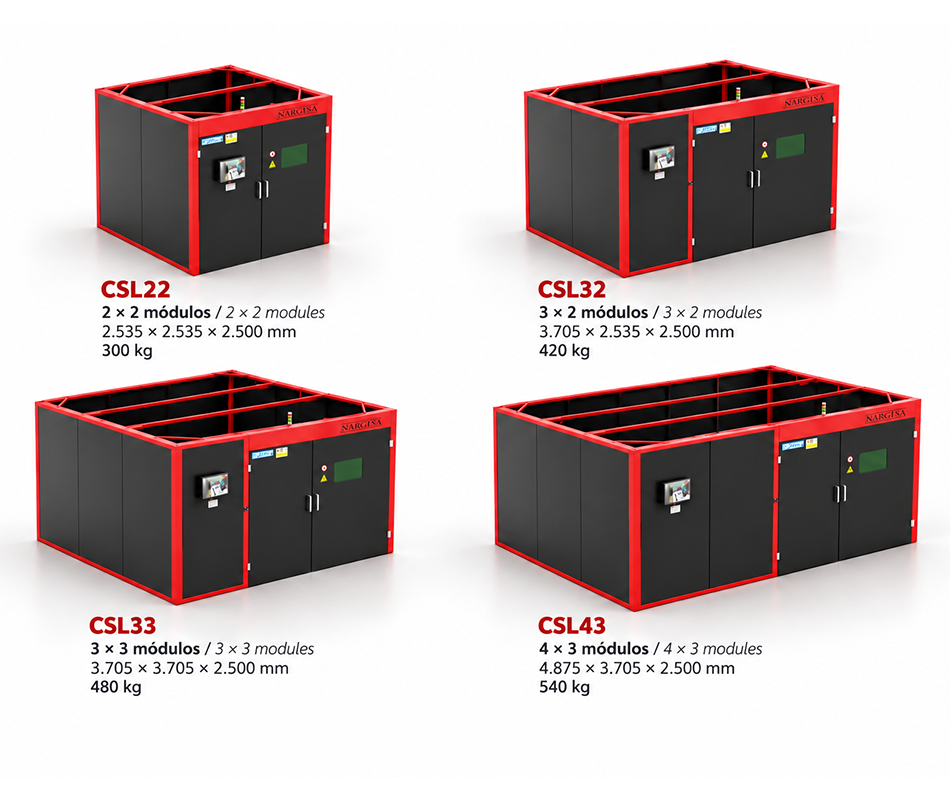

Dimensiones de la máquina Cabina de protección para soldadura láser CSL
La gama CSL dispone de cuatro configuraciones estándar, además de soluciones a medida.
| Modelo | Configuración | Dimensiones de la cabina | Peso |

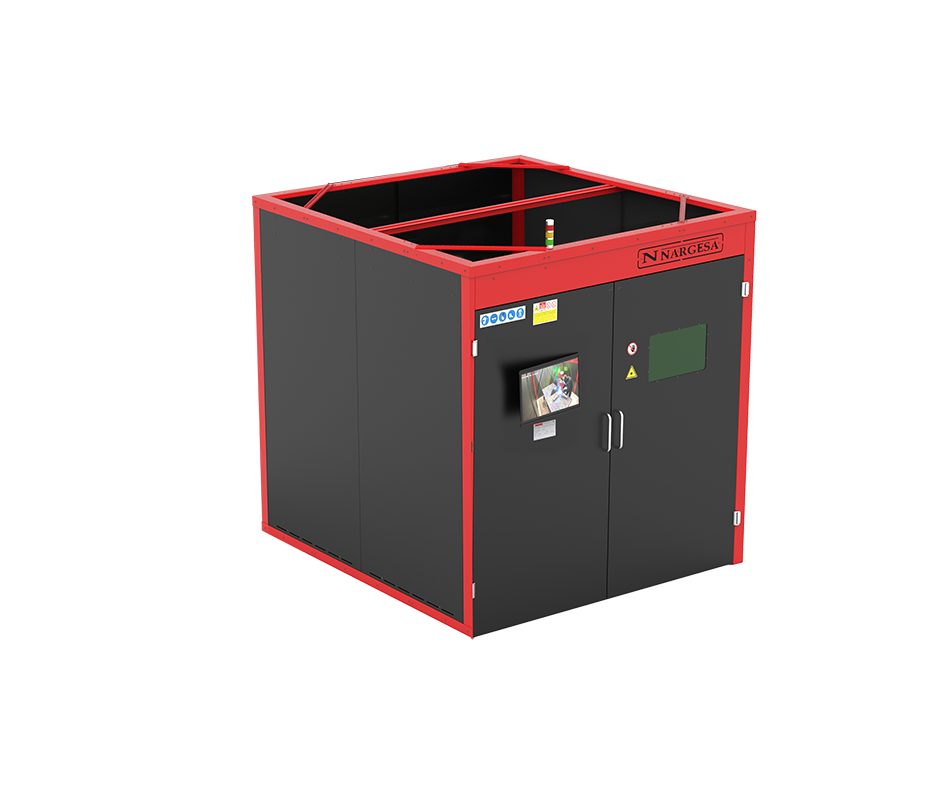

| CSL22 | 2 × 2 módulos | 2.535 × 2.535 × 2.500 mm | 300 kg |

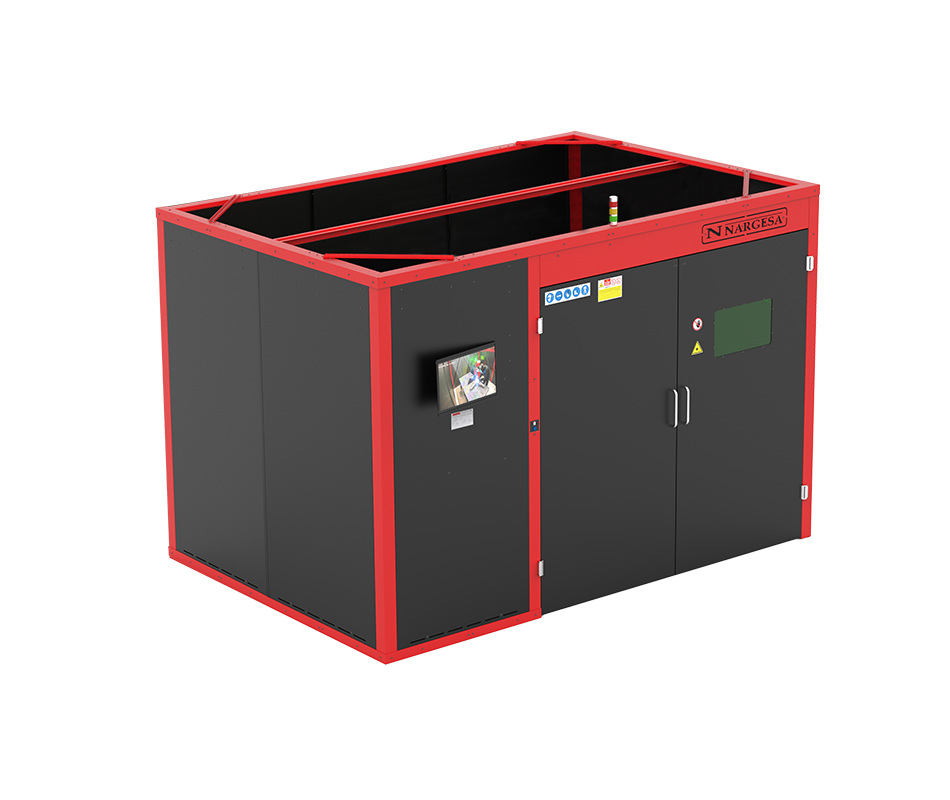

| CSL32 | 3 × 2 módulos | 3.705 × 2.535 × 2.500 mm | 420 kg |
| CSL33 | 3 × 3 módulos | 3.705 × 3.705 × 2.500 mm | 480 kg |

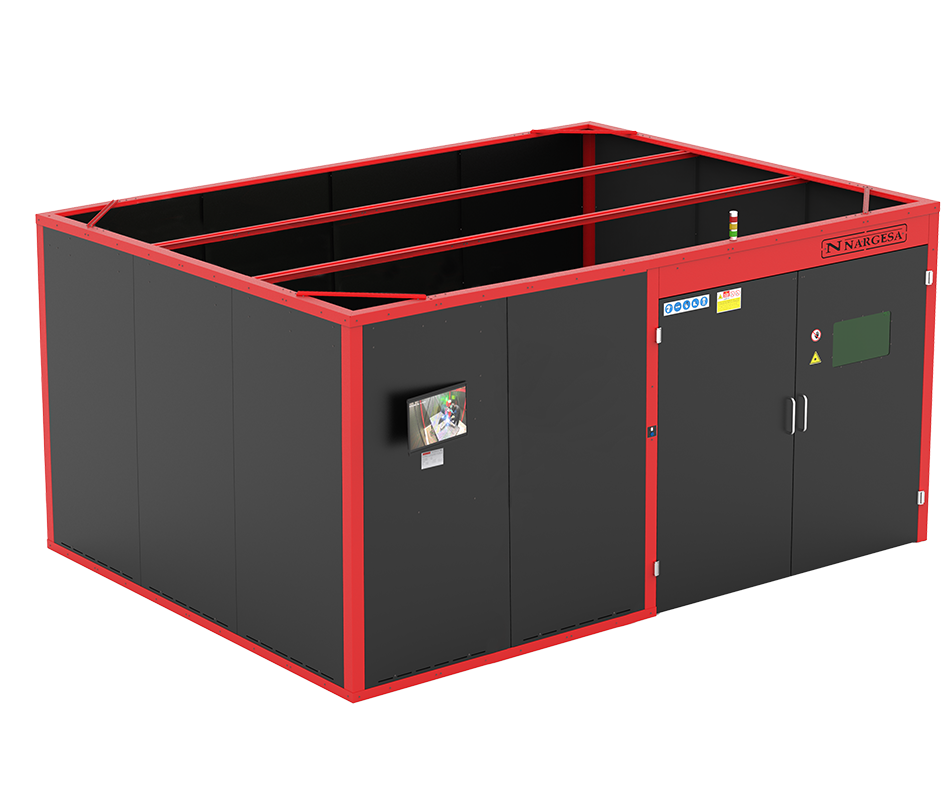

| CSL43 | 4 × 3 módulos | 4.875 × 3.705 × 2.500 mm | 540 kg |
Dimensiones de los módulos base:
Panel modular: 1.170 mm de ancho × 2.500 mm de altura.
Doble puerta de acceso: 2.350 × 2.200 mm.
Otras características:
Estructura desmontable y reubicable.
Configuraciones a medida según el espacio y el proceso.
Posibilidad de integración con cerramientos existentes, previa validación técnica.

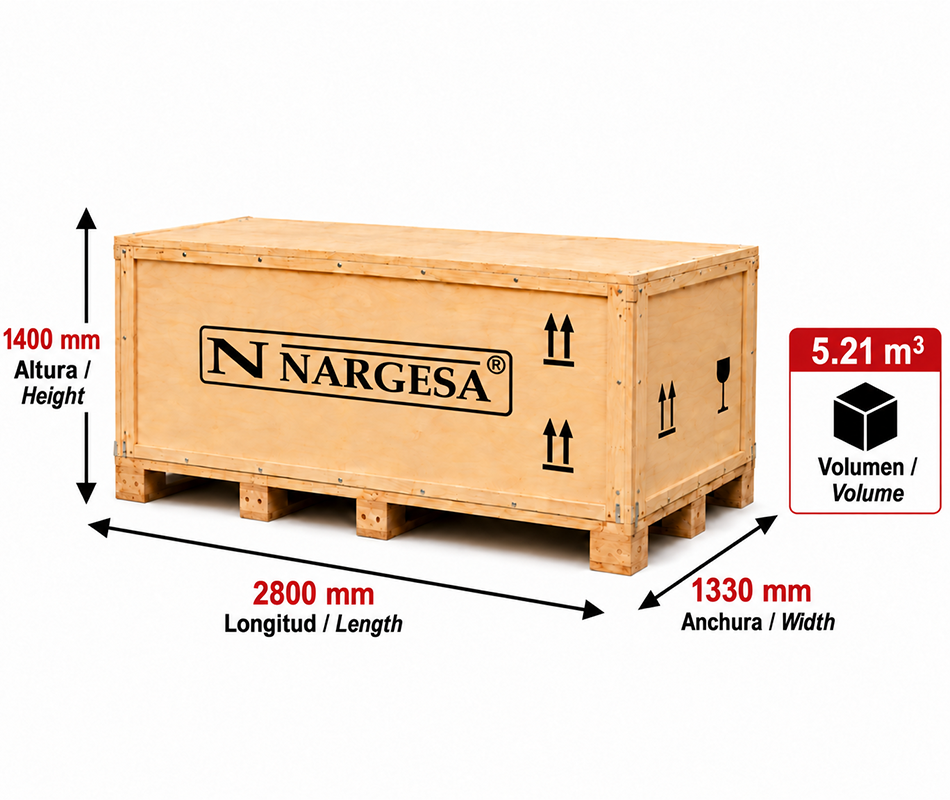

Características del embalaje Cabina de protección para soldadura láser CSL
Nº Bultos: 1.
Ancho: 2800 mm.
Fondo: 1330 mm.
Alto: 1400 mm.
Volumen: 5,21 m3
Peso:
| Modelo | Peso Neto | Peso Bruto |
| CSL22 | 300 kg | 550 kg |
| CSL32 | 420 kg | 670 kg |
| CSL33 | 480 kg | 730 kg |
| CSL43 | 540 kg | 790 kg |
Código Arancelario: 76109090
Otras características:
- Paneles identificados: montaje ágil y ordenado.
- Grapas y tubo corrugado: guiado del cableado e instalación eléctrica sencilla.
- Cuadro preensamblado: fijar, conectar y listo para enchufar.
Usos de la máquina Cabina de protección para soldadura láser CSL
Protección perimetral en puestos de soldadura láser
La cabina CSL permite delimitar un espacio de trabajo para procesos de soldadura láser, integrando protección perimetral, supervisión del acceso y visualización del interior.
Trabajo con piezas y utillajes de grandes dimensiones
La doble puerta frontal facilita la entrada y salida de materiales, piezas y utillajes. Las cuatro medidas estándar y las configuraciones a medida permiten adaptar el recinto a las necesidades de espacio del proceso.
Instalaciones que necesitan ampliar su zona de trabajo
Su construcción modular permite aumentar las dimensiones de la cabina mediante la incorporación de nuevos módulos. Es una solución para instalaciones cuyas necesidades de producción o distribución del espacio cambian con el tiempo.
Integración en espacios existentes de la nave
La gama CSL puede configurarse para aprovechar uno, dos o tres cerramientos existentes, siempre que el departamento técnico valide previamente su adecuación como parte del sistema de protección láser.
Supervisión del interior desde el exterior
La ventana de protección, el monitor exterior y la visualización mediante Hik-Connect permiten observar el interior de la cabina y facilitar la detección de incidencias y la asistencia al operario.
