Esempi di lavori eseguiti con Curvatrice di tubi senza anima CC90 CNC
NUOVA generazione di Curvatubi senza mandrino CC90 CNC. Capacità massima: 90mm o 3” Schedule-40 o 3” 1/2 x 6mm.
La nuova generazione di Curvatubi senza mandrino CC90 è in grado di realizzare la piegatura del tubo vuoto fino a 180º con massima qualità di rifinitura, massima velocità e minore spessore rispetto ad altre macchine appartenenti alla stessa categoria. I tubi possono essere di forma tonda, ovale, quadrata, rettangolare e realizzati in materiali di vario tipo quali ferro, alluminio, acciaio inossidabile, rame...
Todos los productos Nargesa se adaptan a las normas CE de fabricación de maquinaria industrial.
Lo dicono i nostri clienti
-
La mia azienda Q-müvek ha sede in Ungheria, ho acquistato diverse macchine Nargesa: piegaprofili MC650, punzonatrice idraulica MX700 e piegatrice senza mandrino CC90 e sono molto contento del risultato che mi stanno dando, mi stanno aiutando a migliorare e realizzare un prodotto di migliore qualità.
Voglio sottolineare il buon accompagnamento durante il processo di acquisto in cui sono stato pienamente supportato da Oscar e anche il servizio post-vendita fornito da Artur, in ogni momento sono a mia disposizione per collaborare in quanto necessario. Oscar ha svolto un ottimo lavoro prima e dopo la vendita, essendo sempre presente per aiutarmi se necessario.
Grazie a tutto il team Nargesa per l'alto livello di servizio, spero che il nostro rapporto commerciale a lungo termine abbia molto successo.
— Zoltán Kozma - Proprietario at Q-müvek. (Ungheria)
-
Stavo cercando molte macchine piegatubi presso molte aziende diverse, ma non ero riuscito a trovarne una che funzionasse con le matrici per tubi che possiedo attualmente finché non mi sono trovato con la Curvatrice di tubi senza anima CC90 di Nargesa, che sembrava essere esattamente quello che stavo cercando. Ho inviato un'e-mail un pomeriggio e la mattina ho ricevuto una risposta da Juana. Juana e io siamo in comunicazione da diversi mesi e Juana ha risposto a tutte le mie domande.
Per quanto riguarda la spedizione, ho ricevuto tutte le foto e i video della macchina in funzione come richiesto e nulla è mai stato troppo difficile per loro.
Quando è arrivata la macchina, ho potuto usare WhatsApp e fare una videochiamata con Artur, uno dei tecnici, per mettere in funzione la macchina e da allora ho potuto continuare a comunicare con entrambi.
Consiglio vivamente Nargesa e con certeza farò altri acquisti in futuro.
— Ross Brown - CEO at MANUFACTURED ALLOY XTRAS (Australia)
-
Sono il fan numero uno di Nargesa, non c'è dubbio. Nella mia officina Turn 5 Fabrication ho la Curvatrice di tubi senza anima CC90 CNC e la Curvatrice di tubi MC650, e non potrei essere più soddisfatto dei risultati che queste macchine offrono. La qualità delle finiture e la precisione di ogni piegatura sono semplicemente sorprendenti. Ogni volta che accendo queste macchine, so che posso aspettarmi risultati eccezionali.
— Kevin Soucie - Propietario at Turn 5 Fabrication (Stati Uniti)
Caratteristiche tecniche
Le Curvatrici senza mandrino Nargesa sono ideali per curve con qualità costante per tubi, barre quadrate, solidi e altri profili.
- Capacità massima in tubo tondo in acciaio S275: 90mm o 3” Schedule-40 o 3” 1/2 x 6mm.
- Capacità massima in tubo in alluminio: 88,9mm x 10 mm
- Capacità massima in tubo in acciaio inossidabile. 304 /316: 88,9mm x 4mm
- Capacità massima in tubo quadrato: 60x60x4mm
- Angolo massimo di curvatura: 180º
- Velocità automatica di rotazione da 0,75 a 2,2 rpm
- Raggio minimo di curvatura: 3 volte il diametro del tubo.
- Raggio massimo di curvatura: 390mm
- Ripetitività nella curva da +/- 0,1 gradi
- Braccio di rinforzo per tubi di diametri superiori ai 40 mm incluso.
- Lubrificante BEND 8 da 400 ml incluso.
- Due direzioni di curvatura, destra/sinistra, per agevolare la piegatura.
- Sistema di sostituzione veloce dello stampo: massimo 60 secondi.
- Tecnologia 4.0
- Centralina di comando CNC con schermo tattile da 7” in più di 20 lingue
- Pedale di sicurezza a destra e a sinistra.
- Mensole laterali per riporre gli stampi.
- Tutti gli stampi sono in acciaio temprato per evitare possibili usure.
- I controstampi sono fabbricati in leghe di cupralluminio per evitare di segnare l'esterno della curva.
- Memorizzazione fino a 10.000 programmi.
- Programmazione fino a 50 angoli differenti nello stesso pezzo.
- Programmazione della misurazione in pollici o in millimetri.
- Carrello girevole con disinnesco automatico che agevola l'estrazione del materiale.
- Correzione del ritorno elastico (springback) automatica e programmabile.
- Potenza del motore: 2,2 KW / 3 CV.
- Potenza del motore: 230/400V Trifásica 50/60Hz
- Intensità: 9/5 A
- Peso della macchina: 860Kg
- Bancale inferiore su pallet per il trasporto della macchina al punto di utilizzo, o in magazzino.
- La curvatrice di tubi CC90 viene consegnata completamente montata.
- Scatolone in cartone a 3 strati, idoneo per il trasporto marittimo.
- Opzionale: imballaggio in legno NIMF15.
- Tutte le capacità si basano sulla norma dei tubi in acciaio al carbonio secondo ASTM, standard A-53 grado A con una resistenza alla trazione massima di 330 MPa. I tubi con più spessore a quello stabilito e i materiali con più resistenza, riducono le capacità della macchina. Verificare con il proprio fornitore di materiale le specifiche al riguardo.
Todos nuestros productos están fabricados en nuestras instalaciones en España. Los componentes hidráulicos y electrónicos son completamente estándar y de las mejores marcas de primer orden Europeo, con servicio técnico en todo el mundo: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato...
Cosa dobbiamo sapere prima di acquistare una curvatrice di tubi
Tecnologia 4.0: Questa tecnologia consente alla macchina di essere collegata in remoto al reparto tecnico del produttore che può aggiornare il software, rilevare possibili anomalie...
Robustezza e velocità: Se osservi il peso della macchina rispetto ad altre marche, puoi avere un'idea di come è costruita. Non stiamo parlando di macchine fai-da-te, ma di macchine piegatubi che possono funzionare 24 ore al giorno.
Spessori e finiture della curva: Le nuove controstampi progettati da Nargesa garantiscono finiture perfette anche con spessori sottili.
Testata dislocata e piegata nei due sensi: Il design della testata dislocata permette di realizzare curvature complesse, passando sotto la testata stessa.
Migliore efficienza energetica: I consumi, in rapporto alla capacità della macchina, sono stati significativamente ridotti, con conseguente risparmio energetico.
Disinnesco automatico: Il carrello di serraggio si sposta automaticamente a destra o sinistra a seconda del senso di curvatura; in questo modo viene agevolata l'evacuazione del pezzo, senza la necessità di regolare nuovamente il serraggio.
Tirante di rinforzo incluso: La curvatrice di tubi CC90 CNC viene fornita con braccio di rinforzo di serie.
Lubrificante Bend 8 incluso: Con l'acquisto della curvatrice di tubi CC90 CNC si fornisce una bomboletta da 400 ml di lubrificante speciale per la curvatura.
Scarica (448.81 KB)
Accessori opzionali per Curvatrice di tubi senza anima CC90 CNC
Posizionatore a 2 assi CC90
Il Posizionatore del CC90 consente di realizzare pezzi in serie, con maggiore rapidità, precisione e ripetitività.
- Posizionamento longitudinale regolabile con 6 posizioni
- Rotazione della testa angolare ogni 5 gradi
- Piastra a quattro morsetti regolabile su tubo tondo e quadrato
- Spostamento longitudinale con guide lineari di alta precisione
- Controllo automatico delle collisioni
- Facile gestione e preparazione di parti complesse
RIF: 140-17-02-50000
Lunghezza paraurti: 3000 mm
Capacità massima: 90 mm, 3” Schedule
Peso: 137 Kg
CARATTERISTICHE D´IL PACCO PER CARICA
Nº Pacchi: 1.
Largo: 3130 mm.
Lungo: 1250 mm.
Alto: 720 mm.
Volume: 2,82 m3
Peso Netto: 137 Kg.
Peso Lordo: 187 Kg.
Altre caratteristiche:
- Il Posizionatore del CC90 viene spedita completamente assemblata, sarà solo necessario posizionare le gambe e fissarlo a terra.
- Pallet in legno e scatola in legno e cartone a 3 strati adatta per il trasporto marittimo.
- Opzional: Imballaggio completo in legno NIMF15.
VIDEO - Manuale di istruzioni di Posizionatore
Scarica (12.25 MB)
Accessori per tubo tondo in millimetri · Da 12 a 90 mm
Rulli fabricati in acciaio e trattati. Set adatti per curvare tutti i tipi di tubi tondi da 12 a 90 millimetri.
Il set viene fornito con: Un rullo, una controforma e una flangia con perno.
Il cliente dovrà dotare la propria curvatubi della matrice specifica per eseguire la curvatura desiderata.
Per scegliere il Rullo bisogna tenere conto del diametro e dello spessore del tubo e del raggio di curvatura.
Per altri diametri e spessori consultare il produttore
Scarica (355.14 KB)
Accessori per tubo tondo in pollici Schedule · Da 3/8” a 3” Schedule
Rulli realizzati in acciaio e trattati. Set adatti per curvare tutti i tipi di tubi tondi da 3/8” a 3” Schedule.
Il set viene fornito con: Un rullo, una controforma e una flangia con perno.
Il cliente dovrà dotare la propria curvatubi della matrice specifica per eseguire la curvatura desiderata.
Per scegliere il Rullo bisogna tenere conto del diametro e dello spessore del tubo e del raggio di curvatura.
Per altri diametri e spessori consultare il produttore
Scarica (354.52 KB)
Accessori per tubo tondo in pollici · Da 1/2” a 3” 1/2 di pollice
Rulli fatti in acciaio e trattati. Adatto per curvare tutti i tipi di tubi tondi da 1/2” a 3” 1/2 di pollice.
Il set viene fornito con: Un rullo, una controforma e una flangia con perno.
Il cliente dovrà dotare la propria curvatubi della matrice specifica per eseguire la curvatura desiderata.
Per scegliere il Rullo bisogna tenere conto del diametro e dello spessore del tubo e del raggio di curvatura.
Per altri diametri e spessori consultare il produttore
Scarica (636.27 KB)
Accessori per tubo quadro CC90
Rulli realizzati in acciaio e trattati. Set adatti alla curvatura di tutti i tipi di tubi quadri da 20 a 50 mm e da 3/4” a 2” pollici.
Il set viene fornito con: Un rullo, una controforma e una flangia con perno.
Il cliente dovrà dotare la propria curvatubi della matrice specifica per eseguire la curvatura desiderata.
Per scegliere il Rullo bisogna tenere conto delle dimensioni del tubo e del raggio di curvatura.
Per altre dimensioni consultare il produttore
Scarica (312.7 KB)
Gruppo accoppiamento rullo di appoggio CC90
ART: 140-17-02-00002
Il gruppo di accoppiamento del rullo di appoggio CC90 si utilizza per la piegatura del tubo di diametro eguale o superiore a 3" Schedule x 3,05mm o 3" 1/2 x 4mm. Questo gruppo è formato da:
Porta-rullo: Il porta-rullo è composto da tre elementi in acciaio ad elevata resistenza, meccanizzati con precisione e trattati superficialmente. Tali elementi si avvitano e si centrano mediante passanti rettificati per garantire il corretto funzionamento.
Asse di accoppiamento: L'asse di accoppiamento è formato da un asse cromato di Ø20 mm di Matera
Peso: 24,573 kg
Accessori inclusi per Testo tradotto Curvatrice di tubi senza anima CC90 CNC
Lubrificante Nargesa Bend8 in confezione spray
Con las Curvatrici di tubi Nargesa viene fornita una bomboletta di lubrificante BEND8 da 400 ml.
Formati disponibili di questo prodotto:
ART. 060-SPR-00003 bomboletta da 400 ml.
ART. 060-SPR-00004 Scatola da 12 bombolette da 400 ml.
Codice Doganale: 27101999
Si tratta di olio in formato spray, con molteplici additivi e a bassa viscosità. Contiene PTFE. Non contiene siliconi.
- Favorisce la finitura della curva esterna
- Evita rugosità e rigature interne
- Riduce l'usura dello stampo
- Ideale per tubi di spessore ridotto
- Lubrifica per ridurre l'attrito
- Previene e funge da solvente della corrosione
- Lucida e protegge
- Deterge ed elimina la sporcizia
Scarica (13.43 MB)
Scarica (1.74 MB)
Scarica (133.04 KB)
+ Info per Curvatrice di tubi senza anima CC90 CNC

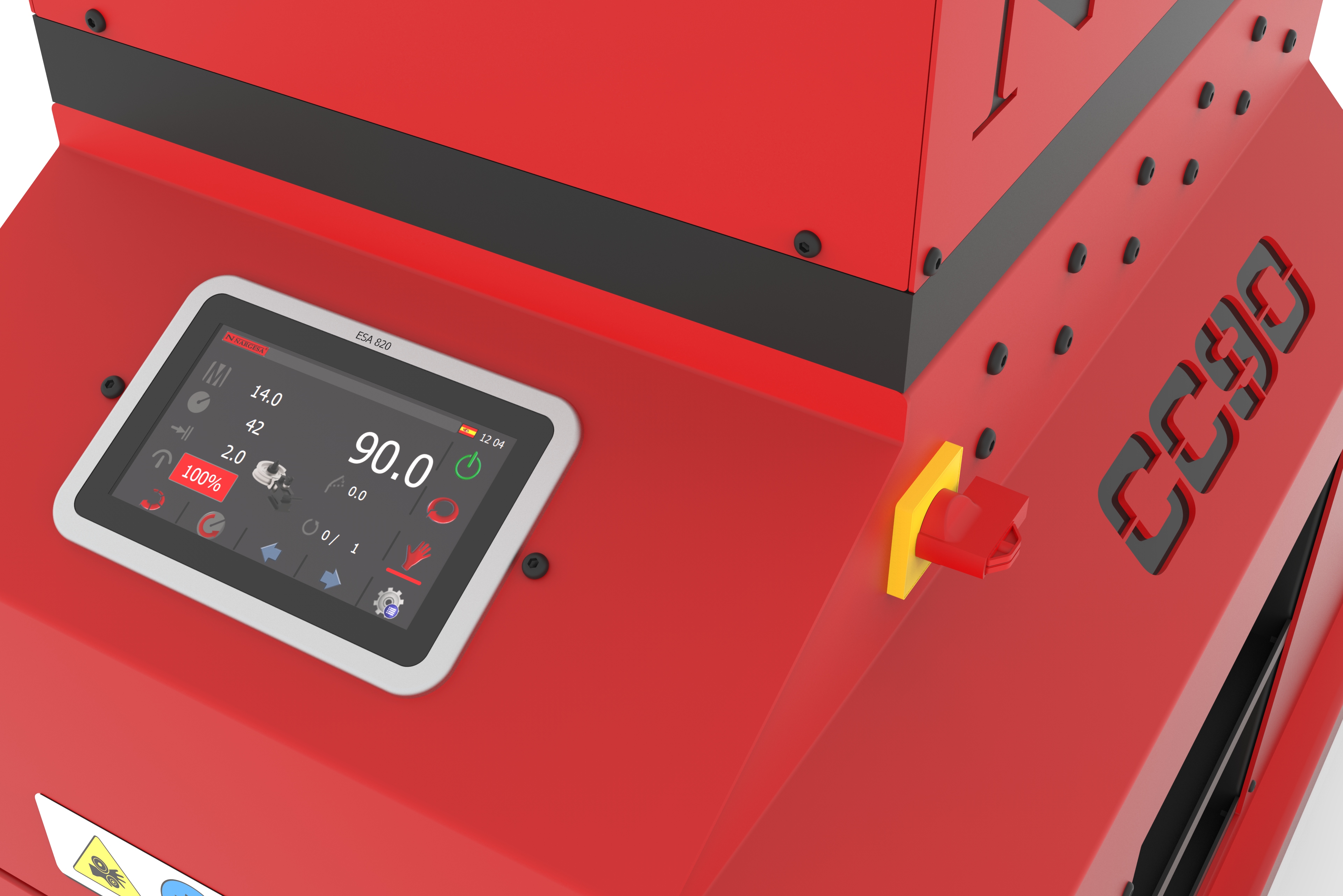

CONTROL CNC ESA S625
Le Curvatubi senz’anima Nargesa sono provviste di centralina di comando con schermo tattile a colori da 7”, molto intuitivo e facile da utilizzare, con tecnologia di ultima generazione 4.0. È sufficiente inserire la dimensione del tubo, lo spessore, l'angolo di curvatura o le curve, selezionare lo stampo dalla libreria e la centralina di comando provvede automaticamente a impostare il resto dei parametri; la correzione del ritorno elastico (springback), la velocità di rotazione consigliata, la necessità o meno di utilizzo del tirante di rinforzo e la fattibilità di realizzazione di una piegatura sono tutti parametri modificabili dal cliente finale, a seconda delle sue necessità. Ecco alcune delle prestazioni più importanti della centralina di comando di cui sopra.
- Memorizzazione fino a 10.000 programmi.
- Programmazione fino a 50 angoli differenti nello stesso pezzo.
- Programmazione della misurazione in pollici o in millimetri.
- Libreria di stampi disponibili con possibilità di programmarne di nuovi.
- Libreria di differenti forme e spessori di tubi.
- La CNC viene consegnata in più di 20 lingue differenti.
- Velocità di rotazione da 0,7 a 4,5 rpm, con regolazione automatica o manuale.
- Modalità di esercizio manuale o automatica.
- Correzione automatica del ritorno elastico (springback).
- Contapezzi.
- Correzione del grado di curvatura finale programmabile indipendentemente.
- Tecnologia 4.0
- Diagnosi di allarme su display.
- Avviso di manutenzione preventiva.
- Possibilità di collegamento remoto da parte del fabbricante, senza necessità di essere presente.
- Avviso su display della necessità o meno di utilizzo del tirante di rinforzo.
- Risoluzione dello schermo tattile da 7” 800x480
- Hard-disk in silicio da 128MB
- 2 ingressi analogici, risoluzione da 12 bit.
- 16 ingressi digitali (24 Vdc).
- 16 uscite digitali (24 Vcc, 0,7 A max.) Protette contro sovraccarichi e cortocircuiti.
- 1 porta serie RS232
- 1 porta CAN con 9 contatti con connettore SubD F.
- Fonte di alimentazione da 24 Vdc.
- 1 porta USB

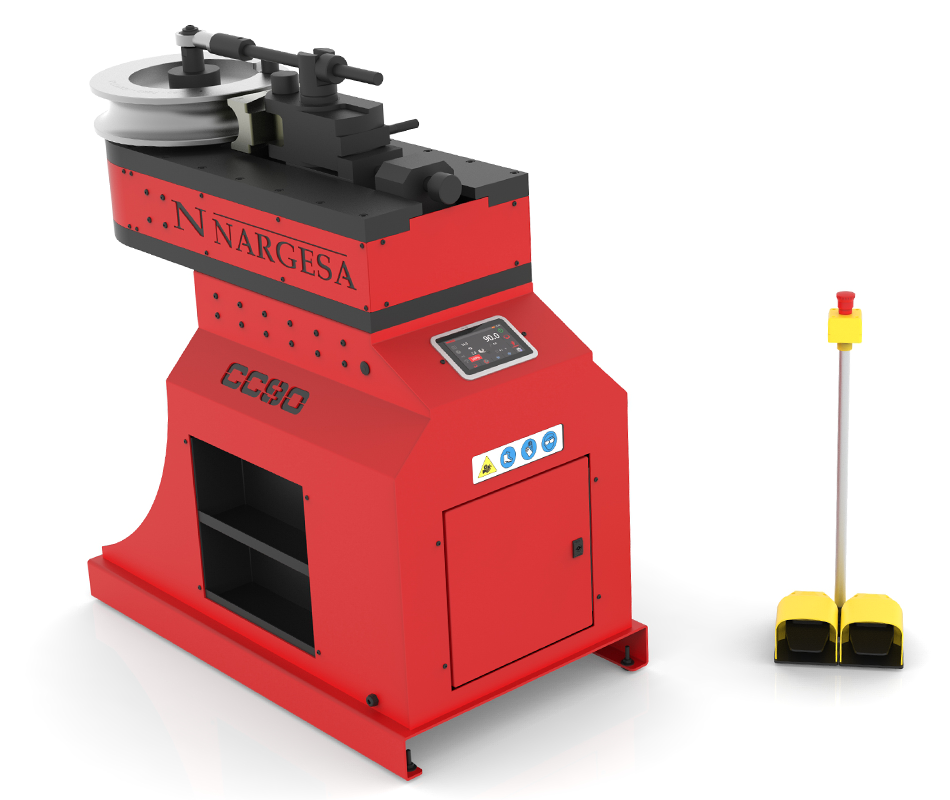

Dimensioni della macchina Curvatrice di tubi senza anima CC90 CNC
Dimensioni della macchina: 700x1300x1360 mm.
Peso: 860 Kg.
Código Arancelario: 84622600
Codice doganale:
- Bassamento inferiore paletizzato per il trasporto della macchina verso il luogo di lavoro o immagazzinaggio.
- La macchina si invia completamente montata.
Caratteristiche della confezione Curvatrice di tubi senza anima CC90 CNC
Nº Pacchi: 1.
Largo: 800mm.
Lungo: 1440mm.
Alto: 1540mm.
Volume: 1,77m3
Peso Netto: 860 Kg.
Peso Lordo: 920Kg.
Codice doganale: 84622600
Altre caratteristiche:
- Bassamento inferiore paletizzata per il trasporto della macchina verso il luogo di lavoro o immagazzinaggio.
- La macchina si invia completamente montata.
- Imballaggio con palet di legno NIMF15 e scatola di cartone di 3 strati adatta per il trasporto maritimo.
- Opzional: Imballaggio completo in legno NIMF15.
Usi della macchina Curvatrice di tubi senza anima CC90 CNC
Le macchine piegatrici a raggio fisso sono utilizzate nella maggior parte dei settori legati al mondo della metallurgia. Navale: per costruire tutti i tipi di condotti e tubi con forme diverse. Per le protezioni e le rotaie degli yacht in acciaio inossidabile. Costruzione: tutti i tipi di scale, ringhiere per piscine, protezioni per il parcheggio, distributori di benzina, pilastri, navi... Automobile: paraurti, roll bar, automobili, protezioni e finestre... Moto: telaio di motociclette, manubri, parcheggio per moto e biciclette. Mobili: produzione di macchine da palestra, sedie, tavoli e tutti i tipi di mobili. Agricoltura: strutture per mangimifici, macchinari, serre... Produzione di scambiatori di calore in rame, alluminio, ottone, bronzo, ferro, acciaio... ideali soprattutto per piegare scambiatori di calore a serpentino.
