Curvaprofilati / Curvatrice di tubiMC400


Curvatrice di tubi e profili MC400 NARGESA fabbricata in acciaio, trascinamento a tre rulli, trasmissione per pignoni, assi temprati e rettificati. Capacità massima di curvatura in tubo tondo: 2” 1/2 pollici o 63,5 mm.

Curvatrice di tubi MC400 NARGESA, fabbricata in lamiera d'acciaio saldata e meccanizata. A diferenza delle altre  non è in ghisa.Perfetta per la fabbricazione di serre,corrimani, tavoli, sedie, porte, finestre... realizzando un' infinità di figure circolari in tutti i tipi di profilo.La sua robustezza, diametro degli assi, la capacità reduttrice e altre caratteristiche fanno di essa una delle curvatrici migliori del mercato per il trascinamento a tre rulli, indispensabile per lavorare  tubo vuoto con una perfetta finitura.

Tutti i prodotti Nargesa rispettano le normative CE per la fabbricazione di macchinari industriali.



Caratteristiche tecniche

  • Trascinamento a tre rulli, perfetta per curvare tubo tondo, con superficie liscia per non danneggiare il tubo o profilo.
  • Trasmisione sicura attraverso pignoni piatti temprati.
  • Assi d'acciaio temprati e rettificati .
  • Diametro degli assi: 40 mm.
  • Lunghezza utile degli assi: 80 mm.
  • Capacità massima di curvatura in tubo tondo: 2 pollici e mezzo o 63.5 mm.
  • Regolazione della curvatura indipendente dai rulli inferiori, per permettere di curvare piccoli diametri sfruttando al massimo il materiale più delle altre curvatrici.
  • Dotata di 9 rulli di serie, con i quali realizzare ogni tipo di profilo. (Tubo quadro, rettangolare, quadro pieno, tondo e rettangolare, profilo a U,  T, angolari, piatti, spigolo...
  • Diametro dei rulli: 130 mm.
  • Cinte millimetrate per conoscere la posizione dei rulli.
  • Posizione di lavoro orizzontale o verticale. (secondo il tipo di bassamento).
  • Rulli correttori ai lati per controllare la curvatura.
  • Potenza del Motore: 1,1 KW / 1.5 CV.
  • Tensione trifase: 230/400 V.
  • Per macchine monofase chiedere preventivo.
  • Velocità dei rulli: 7 RPM.
  • Bassamento inferiore preparato per il facile spostamento della macchina verso il luogo di lavoro o immagazzinaggio.
  • La macchina si invia completamente montata.
  • Palet di ferro e scatola in cartone di 3 strati  per trasporto maritimo.
  • Optional imballaggio in legno trattato NIMF15.


La sua robusta struttura, dimensioni degli assi, regolazione degli due assi inferiori e altre propietà la convertono in una delle migliori curvatrici del mercato.

Tutti inostri prodotti sono fabbricati nelle nostre istalazioni in Spagna. i componenti idraulici ed elettronici sono completamente standarizzati e dei migliori marchi Europei, con servizio tecnico in tutto il mondo: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato...

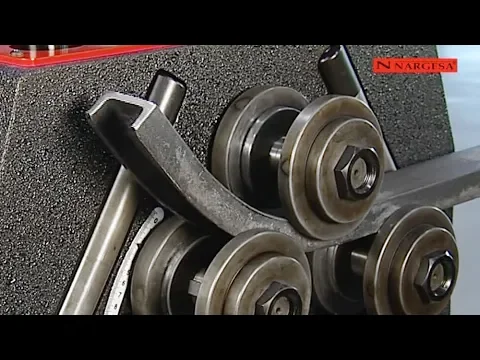

Esempi di lavori eseguiti con Curvaprofilati / Curvatrice di tubi MC400




Capacita' di curvatura delle curvatrici Nargesa

Sul PDF si può vedere e scaricare  la capacità di curvatura delle curvatrici Nargesa. Sono misure orientative, dipendendo sempre della durezza e qualità del tubo o profilo.

Capacità di curvatura
Scarica (712.25 KB)

Accessori opzionali per Curvaprofilati / Curvatrice di tubi MC400



Rulli in acciaio temprato


Rulli fabbricati in Acciaio F-1140 e trattati a 62 Rc. Adatti a la curvatura di ogni tipo di tubo tondo in acciaio inox..
Bisogna pulire sempre con cura il rullini prima di usare l'acciaio inox per non contaminare il tubo.

Rulli misure
Scarica (685.64 KB)




Rulli di Sustarin


Rulli fabbricati in Sustarin per curvare tubi tondi in acciaio inox, alluminio e materiali delicati di spessori inferiori a 2.5mm.
Le rulline di Sustarin non danneggiano ne contaminano il tubo.

Rulli misure
Scarica (679.19 KB)




Misuratore digitale di raggio ad alta precisione


Appositamente progettato per la misurazione del raggio nei profili.​

REF: 140-MED08-00001
Il Misuratore digitale di raggio consente la lettura diretta e istantanea di raggi interni o esterni in una gamma compresa tra 55 e 11.250 mm o tra 2 e 443”.
Il Misuratore digitale di raggio ad alta precisione è usato per misurare il raggio di oggetti sferici come tubi, profili e tubature in modo rapido e preciso.
È facilissimo e veloce da utilizzare! Indica il raggio interno o esterno del pezzo che stiamo piegando senza doverlo togliere dalla macchina e senza dover disegnare e ritagliare delle sagome.

  • Include batteria al litio 3V CR2032
  • Include 3 archi di misurazione (100, 200 e 300 mm).
  • Fornito con una cassa in acciaio inossidabile resistente agli urti.



Accessori inclusi per Testo tradotto Curvaprofilati / Curvatrice di tubi MC400



Rulli di serie MC400


In dotazione 9 rulli standard, con i quali può esseguire tutti i tipi di profili . Tubo quadro, rettangolare, quadro pieno, tondo e rettangolare, profilo U, profilo T, piatti...

Rulli regolabili mediante rondelle alla misura del tubo o profilo, per permettere di realizzare curvature in dimensioni di tubo o profilo diversel.

Rulli in acciaio F1140 temprati e rettificati.



Ensamblaje de los rodillos
Scarica (1.11 MB)



+ Info per Curvaprofilati / Curvatrice di tubi MC400


CURVATRICE MC400 ORIZZONTALE

Il bassamento orizzontale è perfetto per lavorare grandi diametri  o per l'istalazioni con problemi d' altezza. Il 90% dei nostri clienti utilizzano la curvatrice MC400 in posizione verticale. Si consiglia se è possibile il lavoro in posizione verticale, più comoda per l'operaio.

Dimensioni della macchina Curvaprofilati / Curvatrice di tubi MC400


Dimensioni della macchina: 660x760x1250 mm.

Peso: 365 Kg.

Codice doganale:  84622990

Altre caratteristiche:

  • Bassamento preparato per lo spostamento facile della macchina verso il luogo di lavoro o immagazzinaggio.
  • La macchina si invia completamente montata.

Caratteristiche della confezione Curvaprofilati / Curvatrice di tubi MC400


Nº Pacchi: 1.

Largo: 650 mm.

Lungo: 740 mm.

Alto: 1360 mm.

Volume: 0,65 m3

Peso Netto: 365 Kg.

Peso Lordo: 380 Kg.

Codice doganale: 84622990

Altre caratteristiche:

  • Bassamento preparato per il trasporto facile della macchina verso il luogo di lavoro o immagazzinaggio.
  • La macchina si invía completamente montata.
  • Imballaggio con palet di ferro e scatola di cartone di 3 strati adatta per il trasporto maritimo.
  • Optional: Imballaggio completo in legno trattato NIMF15.

Usi della macchina Curvaprofilati / Curvatrice di tubi MC400


Curvatrice di tubi e profili MC400 NARGESA, fabbricata in lamiera d'acciaio saldato e meccanizato. A diferenza dalle altre non è in ghisa. Può curvare ogni tipo di profilo: Tubo tondo, quadro, rettangolare, profilo a U,  T, angolari, piatti, spigolo...Perfetta per fabbricare serre,corrimani,tavoli, sedie, porte,finestre... realizzando un'infinità di figure circolari in ogni tipo di profilo.
