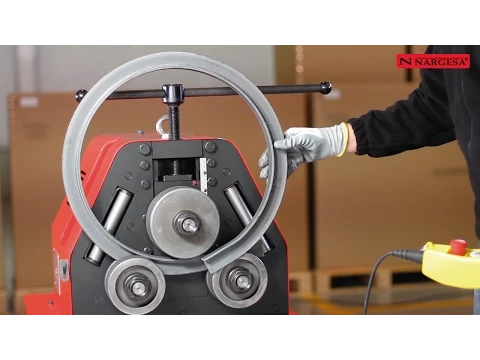

Esempi di lavori eseguiti con Curvaprofilati / Curvatrice di tubi MC150B
La curvatrice di tubi e profili piramidale MC150B Nargesa è stata fabbricata in acciaio mecanizzato, con trascinamento nei due rulli inferiori, trasmissione mediante pignoni temprati. Capacità massima di curvatura in tubo tondo: 2" pollici o 50 mm.
Curvatrice, piegatrice MC150B NARGESA. La nostra MC150B è stata concepita per ridurre al massimo i costi di fabricazione ottenendo le massime prestazioni di curvatura su tubi e profili. E' stata fabbricata per lavorare diversi tipi di profilo come piatti o foglio, profilo a T, profilo a U, curvatura angolo, curvatura barra piena, sia quadra che tonda, realizzare spirali in tubo o tubo vuoto quadro, rettangolare o tondo e diversi materiali: ferro, acciaio al carbonio, inox, ottone,rame, alluminio. Le applicazioni sono fabricazioni di serre, tavoli, sedie, protezioni per gli automobili, porte, finestre, gratte, cancelli e un'infinità di prodotti metalici.
Tutti i prodotti Nargesa rispettano le normative CE per la fabricazione di macchine industriali.
Lo dicono i nostri clienti
-
Grazie mille, ho ordinato la macchina con tutti gli accessori.
Grazie mille a te e all'intero team, è un vero piacere aver acquistato l'MC150B, che GOD ti aiuterà in tutti i tuoi passi, continua con il tuo buon know-how e tieni il tuo team molto vicino. Grazie
BRY TOWNSEND ENTERPRISE Ltd
Tel: 230-6222168 Fax: 230-6227521 Mob: 57369029
Email: [email protected]
— Alain Townsend - Responsabile at BRY TOWNSEND ENTERPRISE Ltd (Mauritius)
-
Buongiorno, io e la mia famiglia vi consideriamo già un amico virtuale, che quando chiedevo informazioni sulle macchine a causa delle mie preoccupazioni, ho trovato il marchio NARGESA e ho iniziato a sognare di averlo. Dopo alcuni mesi di attesa e di ascolto di persone che mi chiedevano come potevo fare affari d'acquisto in questo modo, lunedì la mia macchina è arrivata nella provincia dove vivo. Ringrazio Dio e chiedo di continuare in contatto virtuale con voi. Appena avrò disponibilità ordinerò rulli per tubi tondi. Il nostro progetto continua anche ad avere la curvatubi.
— Guillermo Oro - Proprietario at Multiservicios y Estructuras Metálicas Oritos (Perù)
-
Posso dirvi con orgoglio che sono cliente Nargesa da molti anni.
Ho comprato una delle prime punzonatrici MX300P e una torcitrice MT150R, probabilmente hanno più di 30 anni e funzionano ancora con la stessa qualità.
3 anni fa mi sono tuffato in un nuovo percorso professionale, ho creato la mia azienda "A Ferrum" e ho deciso di acquistare altre macchine della stessa marca, una curvatubi e profilati MC150B, un'altra punzonatrice idraulica MX340G, una pressa piegatrice MP3003CNC e una piegatrice senza mandrino CC60 con il suo calibro di posizionamento a 2 assi. Avere attrezzature 100% Nargesa per la mia azienda mi ha permesso di ampliare il portafoglio dei miei clienti, aumentando al contempo le opzioni per fornire servizi.
Mi considero un grande fan di Nargesa, la qualità è inconfutabile ma ciò che mi attrae di più è la sua vicinanza e onestà. Crescono sempre di più come azienda, ma continuano ad essere un'azienda familiare, vicina, con valori e attenta a tutti i suoi clienti. Veloci nel rispondere, è incredibile come si prendano cura anche dei più piccoli dettagli nel loro lavoro quotidiano, che è davvero ciò che li fa stringere legami più stretti con i clienti. Per me è difficile trovare un'azienda con caratteristiche simili e che da così tanto tempo si prende cura non solo dei suoi clienti, ma anche del suo personale.
Qualche giorno fa, in una delle mie tante visite, scherzando ho detto loro che mi sarei tatuato il nome di Nargesa sul braccio!!! Hahaha
— Jonathan Jiménez - Proprietario at A FERRUM (Spagna)
Caratteristiche tecniche
La curvatrice piramidale MC150B è stata progettata dal nostro team d' ingenieri Nargesa per realizzare dei lavori in diversi tipi di profilo e materiali a un costo molto ridotto per il cliente. Il segreto è la fabricazione di serie. Molti dei nostri clienti ci avevano chiesto di fabbricare una curvaprofilati a prezzo contenuto, e con la facilità d'uso e robustezza che caracterizzano i prodotti Nargesa. La principale motivazione per il suo acquisto è il non dover dipendere da terzi per esseguire i lavori di curvatura. I ripetuti ritardi causati da non dover dipendere soltanto da noi stessi sono sempre più costosi di fare l'investimento per acquistare la nostra MC150B.
- Trascinamento a due rulli. I due rulli inferiori sono motorizzati e dentati per un miglior trascinamento.
- Trasmissione sicura mediante pignoni piatti temperati.
- Diametro degli assi: 40 mm.
- Lunghezza utile degli assi: 74 mm.
- Capacità massima di curvatura in tubo tondo: 2" pollici o 50 mm.
- Regulazione della curvatura mediante l'asse superiore, per permettere di curvare diverse dimensioni di tubo e profili di gran diametro senza deformazione.
- La curvatrice MC150B viene dotata da 9 rulli e rondelle standard, con i quali poter realizzare ogni tipo di profilo. (Tubo quadro, rettangolare, tubo pieno quadro, tondo e rettangolare, profilo a U, T, angolari, piatti, spigolo...) Solo per tubo vuoto tondo sono neccessari dei dadi speciali.
- Cinta milimetrata per la curvatura nel asse superiore.
- Due posizioni di lavoro, orizzontale e verticale sullo stesso banco.
- Rulli correttori ai lati per guidare e controllare la deformazione della curvatura, fabbricare spirali e scale a chiocciola.
- Armadio inferiore per i rulli o accessori.
- Potenza del Motore: 0,75 KW / 1 CV.
- Tensione elettrica: Monofase 230 V (Per altre tensioni contattare il costruttore).
- Velocità dei rulli: 6 RPM.
- Bassamento inferiore disposto per trasportare facilmente la macchina verso il luogo di lavoro o immagazzinaggio in mancanza di spazio.
- La macchina si riceve completamente assemblata, essendo necessario soltanto connetterla alla rete.
- Palet di ferro e scatola di cartone di 3 strati adatta al trasporto maritimo.
- Optional: imballaggio in legno trattato NIMF15.
Tutti i nostri prodotti sono fabbricati nelle nostre istalazioni in Spagna. I componenti idraulici ed elettronici sono completamente standarizzati e dei migliori marchi europei, con servizio tecnico in tutto il mondo: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...
Capacita' di curvatura delle curvatrici Nargesa
Sul PDF si può vedere e scaricare la capacità di curvatura delle curvatrici Nargesa. Sono misure orientative, dipendendo sempre della durezza e qualità del tubo o profilo.
Scarica (1.37 MB)
Accessori opzionali per Curvaprofilati / Curvatrice di tubi MC150B
Rulli in acciaio temprato
Rulli fabbricati in Acciaio F155 e trattati a 62 Rc. Adatti a la curvatura di ogni tipo di tubo tondo in acciaio inox..
Bisogna pulire sempre con cura il rullini prima di usare l'acciaio inox per non contaminare il tubo.
Scarica (685.64 KB)
Rulli di Sustarin
Rulli fabbricati in Sustarin per curvare tubi tondi in acciaio inox, alluminio e materiali delicati di spessori inferiori a 2.5mm.
Le rulline di Sustarin non danneggiano ne contaminano il tubo.
Scarica (699.7 KB)
Misuratore digitale di raggio ad alta precisione
Appositamente progettato per la misurazione del raggio nei profili.
REF: 140-MED08-00001
Il Misuratore digitale di raggio consente la lettura diretta e istantanea di raggi interni o esterni in una gamma compresa tra 55 e 11.250 mm o tra 2 e 443”.
Il Misuratore digitale di raggio ad alta precisione è usato per misurare il raggio di oggetti sferici come tubi, profili e tubature in modo rapido e preciso.
È facilissimo e veloce da utilizzare! Indica il raggio interno o esterno del pezzo che stiamo piegando senza doverlo togliere dalla macchina e senza dover disegnare e ritagliare delle sagome.
- Include batteria al litio 3V CR2032
- Include 3 archi di misurazione (100, 200 e 300 mm).
- Fornito con una cassa in acciaio inossidabile resistente agli urti.
Accessori inclusi per Testo tradotto Curvaprofilati / Curvatrice di tubi MC150B
Rulli di serie MC150B/MC200/200H
Dotata da 9 rulli standard, con i quali si possono realizzare tutti i tipi di profilo. Tubo quadro, rettangolare, quadro pieno, tondo e rettangolare, profilo a U, profilo a T, angolo, piatti, a spigolo...
Rulli regolabili mediante rondelle alla misura del tubo o profilo, per permetterci di realizzare curvature diverse su diferenti dimensioni di tubo o profilo.
Rulli d'acciaio F1140 temprati e rettificati.
Scarica (1 MB)
Scarica (1.35 MB)
Scarica (987.94 KB)
Scarica (127.23 KB)
Scarica (1.52 MB)
Scarica (6.64 MB)
+ Info per Curvaprofilati / Curvatrice di tubi MC150B
2 FORME DI CURVATURA: VERTICALE E ORIZZONTALE. La curvaprofilati MC150B può lavorare in piedi o messa giù.
Quando dobbiamo curvare qualche profilo in raggi superiori a 2 metri o abbiamo dei problemi con la altezza nelle nostre istallazioni, lavorare in maniera verticale è veramente scomodo. Dobbiamo soltanto sistemare la curvaprofilati in maniera orizzontale per la curvatura orizzontale e con l'aiuto di due bassamenti o cavalletti poggiamo il pezzo per realizzare un ottimo lavoro. Per esempio, se dobbiamo curvare degli archi per una serra.
Dimensioni della macchina Curvaprofilati / Curvatrice di tubi MC150B
Dimensioni della macchina: 680x950x1240 mm.
Peso: 270 Kg.
Codice Doganale: 84622900
Altre caratteristiche:
- Bassamento pronto per il trasporto della macchina verso il luogo di lavoro o immagazzinaggio.
- La macchina è inviata completamente montata.
Caratteristiche della confezione Curvaprofilati / Curvatrice di tubi MC150B
Nº Pacchi: 1.
Larghezza: 700 mm.
Lunghezza: 950 mm.
Altezza: 1250 mm.
Volume: 0,83 m3
Peso Netto: 270 Kg.
Peso Bruto: 280 Kg.
Codice Doganale: 84622900
Altre caratteristiche:
- Bassamento pronto per il trasporto facile della macchina verso il luogo di lavoro o immagazzinaggio.
- La macchina si invia completamente montata.
- Imballaggio con palet di ferro e scatola di cartone di 3 strati adatta per il trasporto maritimo.
- Optional: Imballaggio completo in legno trattato NIMF15.
Usi della macchina Curvaprofilati / Curvatrice di tubi MC150B
Le curvatrici di tubi e profili Nargesa, sono state proiettate per lavorare i diversi tipi di profilo nella forma più facile e comoda possibile. Il segreto della curvatura nel 50% dei profili o tubi si trova nella fabricazione dei rulli. L'altro 50% è nella disposizione dei dadi per ogni tipo di profilo o tubo.I rulli per i tubi vuoti tondi devono esssere il più ristretti possibile per evitare possibili deformazioni. Quando sono dei profili in fogli, piatti, corrimani, tubo quadro, rettangolare, barra piena quadra, rettangolare, profili a T, U, e angolari la disposizione dei 9 rulli della curvaprofilati MC150B è fondamentale per un buon lavoro di curvatura. La curvatura di profili e tubi è un arte che si impara con la pratica, però avere delle giuste direttrici dal inizio aiuta a progredire più velocemente. L' uso della curvatrice è unicamente per la curvatura di diferenti profili e forme, però le applicazioni sono infinite: Porte, finestre, gratte, cancelli, scale, mobili metalici, sculture, flange per tubi, corrimano, spirali in tubo vuoto, serre, tavoli, sedie, segnali stradali... Produzione di scambiatori di calore in rame, alluminio, ottone, bronzo, ferro, acciaio... ideali soprattutto per piegare scambiatori di calore a serpentino.
