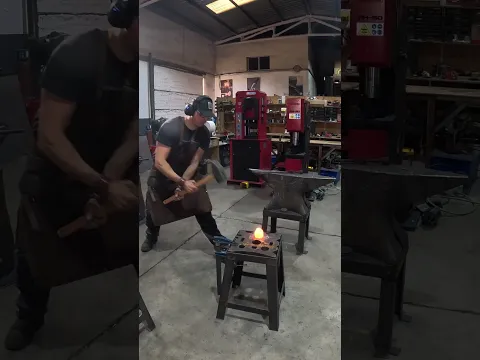

Esempi di lavori eseguiti con Presse per Forgiatura a Caldo PV21
Nuova generazione di presse per la forgiatura a caldo PV21, più facili da usare, più precise, più silenziose, più sicure e con molte altre caratteristiche.
Il gruppo ingegneristico Prada Nargesa, in collaborazione con alcuni dei migliori fabbri di Spagna, Francia e Stati Uniti, ha progettato una pressa da forgiatura dalle molteplici prestazioni. Più facile da maneggiare, più precisa, più silenziosa, più sicura e con molte altre caratteristiche che la rendono la scelta migliore rispetto alle altre presse attualmente presenti sul mercato, tra le quali, purtroppo, oltre il 90% non è nemmeno conforme alle normative CE.
Tutti i prodotti Nargesa sono omologati alle norme CE per la produzione di macchinari industriali.
Caratteristiche tecniche
La pressa idraulica per forgiatura PV21è essenziale in qualsiasi processo di formatura dei metalli. Progettata per le applicazioni più impegnative, combina robustezza e precisione per offrire prestazioni ottimali nei processi di forgiatura di vari materiali. Questa sezione descrive in dettaglio le principali caratteristiche tecniche che rendono la PV21 un'opzione importante nel campo della forgiatura dei metalli.
- Potenza di esercizio: 21 tonnellate metriche / 23 tonnellate USA
- Corsa: 296 mm / 11,65”
- Misura utile del tavolo: 250 mm x 260 mm / 10" x 10,2"
- Ripetitività: 0,03 mm / 0,001”
- Velocità di esercizio: 13 mm/s
- Velocità di retrocesso: 75 mm/s
- 22 battute al minuto con una corsa di 15 mm
- Altezza di esercizio:1020 mm / 40"
- Modalità di esercizio: Abbassamento verticale per un controllo completo e la massima precisione.
- Banco guidato con 4 colonne cromate da 55 mm, senza alcun tipo di gioco che alteri il risultato del lavoro.
- Potenza elettrica:2,2 kW / 3 CV
- Tensione elettrica:230/440 V trifase 50/60 Hz
- Tensione 220 V monofase OPZIONALE
- Intensità: 9/5 A
- Manometro di pressione incorporato.
- Avviamento rapido: La macchina viene consegnata completamente assemblata. È necessario semplicemente collegarla alla rete.
- Modalità di lavoro manuale e automatica, per aumentare al massimo la produttività.
- Finecorsa superiore e inferiore che escludono movimenti non necessari.
- Livello di rumorosità praticamente nullo
- Manutenzione praticamente nulla.
- Pedale di sicurezza mobile.
- Protezioni anteriore e posteriore mobili e regolabili in altezza.
- Protezione elettrica del motore.
- Arresto di emergenza.
- Marcatura CE.
- Matrice serie standard: 130 mm x 80 mm
- Possibilità di lavorare con due matrici laterali contemporaneamente.
- Tempo di modifica della matrice: 45 secondi.
- Matrici autocentranti con possibilità di rotazione a 90° per pezzi di tutte le dimensioni.
- Stampi realizzati e temprati in acciaio 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNE: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1 per resistere a forti sollecitazioni e alte temperature.
- Ampia gamma di utensili e stampi intercambiabili.
- Produzione di stampi su misura.
- Bancale inferiore pallettizzato per agevolare il trasporto della macchina sul luogo di lavoro o al punto di stoccaggio.
- Imballaggio standard con pallet in legno e scatola di cartone a 3 strati adatta per il trasporto marittimo.
- Opzionale: imballaggio in legno in NIMF15.
Segue una descrizione dei vantaggi che ci differenziano dalla concorrenza e che è necessario vagliare con cura prima di acquistare una pressa per forgiatura.
BANCO LAVORATO, GUIDATO DA 4 COLONNE E CON FORO CENTRALE
Il tavolo della pressa è lavorato per garantirne il perfetto parallelismo, a differenza della maggior parte delle presse esistenti, le quali, essendo guidate da travi o strutture laterali di ferro, non garantiscono né il parallelismo né la precisione durante la discesa.
La pressa PV21 è guidata da 4 colonne cromate da 55 mm per garantire che non si crei alcun gioco laterale.
Il foro centrale di 40 mm o 1,57" facilita il passaggio della perforazione a caldo, direttamente sul banco, senza la necessità di utensili sul fondo. All'interno della macchina è presente un cassetto di raccolta delle schegge di materiale che può essere estratto.
ABBASSAMENTO VERTICALE
La modalità di lavoro di molte presse è verticale in senso ascendente, dal basso verso l'alto, costringendo l'operatore a sollevare e abbassare le braccia per accompagnare costantemente il pezzo. Ciò comporta un'ulteriore e inutile difficoltà quando si tratta di eseguire un lavoro preciso. Al contrario, la pressa per forgiatura PV21 scende verticalmente, mantenendo sempre il pezzo lavorato fisso sulla piattaforma inferiore, è ciò agevola e sveltisce il lavoro di forgiatura a caldo.
MODALITÀ DI LAVORO MANUALE E AUTOMATICA
In modalità di lavoro manuale, la pressa scende solamente quando si aziona il pedale e resta in posizione fissa quando viene sollevato il piede. Questa modalità di lavoro è particolarmente utile per eseguire operazioni molto delicate o per eseguire il centraggio di uno stampo domestico.
Nella modalità di lavoro automatica, la macchina scende fino alla fine della corsa inferiore, o fino a quando non si cessa di premere il pedale. Quindi, inizia l’ascesa automatica fino al raggiungimento del finecorsa superiore. Mantenendo premuto il pedale, la pressa scende e sale ripetutamente fino al rispettivo finecorsa, che può essere regolato per delimitare la corsa al movimento minimo necessario per eseguire il lavoro. In questo modo la produttività viene incrementata.
FINECORSA SUPERIORE E INFERIORE
Molte delle presse attuali sono azionate da una leva laterale, senza finecorsa, il che significa che l'operatore ha sempre una mano occupata. Ciò complica abbastanza la produzione di due pezzi identici.
Per risolvere questo inconveniente, la pressa PV21 è dotata di 2 finecorsa regolabili su un lato. Il finecorsa superiore permette di regolare la posizione superiore, lasciando l'apertura sufficiente per fare in modo che il lavoro sia più produttivo. Il finecorsa inferiore controlla la posizione fino alla quale si desidera comprimere il pezzo, agevolando il lavoro. La ripetibilità inferiore a 0,03 mm o 0,0001", la PV21 diventa la pressa da forgiatura più esatta e precisa al mondo, il che la rende ideale per la produzione di coltelli e spade di Damasco.
VERSATILITÀ
L'ampio banco di lavoro e l'apertura utile di 250 mm x 296 mm o 10" x 10,2" consentono di lavorare con due stampi laterali contemporaneamente. Ciò è particolarmente utile per la fabbricazione di coltelli, spade o parti forgiate, come martelli, pinze, ecc.
Tutte le matrici sono autocentranti per agevolare e sveltire il posizionamento degli stampi senza margini di errore. Il tempo di sostituzione di una di esse non supera i 60 secondi.
Tutti gli utensili possono essere collocati sia orizzontalmente che verticalmente. Il design dei fori del bancone consente di utilizzare la stessa matrice, ruotando di 90° e ciò risulta molto utile per forgiare spade o pezzi di grandi dimensioni.
FACILE FABBRICAZIONE DI STAMPI PROPRI
Gli ordini che ci possono arrivare possono comportare infinite varianti e, in molte occasioni, per questioni di tempo e di budget, siamo costretti a produrre in proprio gli stampi. Prada Nargesa consegna la pressa con due serie di piastre autocentranti aggiuntive alle quali si può saldare o avvitare qualsiasi tipo di stampo domestico.
SICUREZZA E MARCHIO CE
La PV21 è dotata di un pedale di sicurezza, con linguetta pieghevole, che impedisce l’azionamento involontario della pressa da parte di non addetti. La macchina è dotata anche di protezioni anteriori e posteriori regolabili, che limitano la possibilità di essere colpiti da schegge e che non ostacolano la buona visibilità costante. Inoltre, l'arresto di emergenza, che è completamente accessibile durante i tempi di esercizio, più altre misure di sicurezza complementari, rendono la pressa per forgiatura PV21 più che conforme agli standard CE dei produttori di macchinari.
Purtroppo molte di queste macchine oggi presenti sul mercato non sono conformi alle normative di nessun paese. La sicurezza dei nostri operatori o di noi stessi deve essere una priorità di tutti.
Accessori opzionali per Presse per Forgiatura a Caldo PV21
Matrice da pressatura 21
Matrici a forma di piramide per formare il materiale e allungarlo più velocemente.
Stampi realizzati e temprati in acciaio 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNE: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1 per resistere a forti sollecitazioni e alte temperature. Questo materiale mantiene le sue proprietà meccaniche alle alte temperature.
ART: 140-18-01-00021
Dimensioni della matrice: 130x80x67 mm
Peso:6,10 kg
Attrezzatura opzionale
Matrice da pressatura 22
Matrici con superficie arrotondata per allungare il materiale senza deformazioni eccessive.
Stampi realizzati e temprati in acciaio 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNE: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1 per resistere a forti sollecitazioni e alte temperature. Questo materiale mantiene le sue proprietà meccaniche alle alte temperature.
ART: 140-18-01-00022
Dimensioni della matrice: 130x80x67 mm
Peso: 7,20 kg
Attrezzatura opzionale
Matrice da pressatura 23
Matrici piatte per frantumare materiali con bordi a raggio ridotto, con lo scopo di creare gradini.
Stampi realizzati e temprati in acciaio 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNE: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1 per resistere a forti sollecitazioni e alte temperature. Questo materiale mantiene le sue proprietà meccaniche alle alte temperature.
ART: 140-18-01-00023
Dimensioni della matrice: 130x80x67 mm
Peso: 7,30 kg
Attrezzatura opzionale
Matrice da pressatura 24
Stampi con tre scanalature a V (2“, 1” 1/2 e 1") per la pressatura dell'acciaio. Appositamente progettate per evitare di cambiare stampo unificando tre dimensioni nello stesso stampo. Ideale per la produzione di parti in acciaio Damasco.
Stampi realizzati e temprati in acciaio 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNE: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1 per resistere a forti sollecitazioni e alte temperature. Questo materiale mantiene le sue proprietà meccaniche alle alte temperature.
ART: 140-18-01-00024
Dimensioni della matrice: 325x80x67mm
Peso: 14,5 Kg
Attrezzatura opzionale
Accessori inclusi per Testo tradotto Presse per Forgiatura a Caldo PV21
Matrice da pressatura 20
Stampi con due aree di lavoro per allungare e schiacciare il materiale. Molto versatile.
Stampi realizzati e temprati in acciaio 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNE: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1 per resistere a forti sollecitazioni e alte temperature. Questo materiale mantiene le sue proprietà meccaniche alle alte temperature.
ART: 140-18-01-00020
Dimensioni della matrice: 130x80x67 mm
Peso: 6,60 kg
Attrezzatura di serie
Base Semplice PV21
Due basi per poter saldare o vite qualsiasi stampo prodotto dal cliente, in base alle esigenze del lavoro da eseguire.
Basi in acciaio F-111.
ART:140-18-01-00001
Dimensioni della matrice:230x135x15 mm
Peso: 6,10 kg
Attrezzatura di serie
Base con orifizio centrale PV21
Due basi per poter saldare o vite qualsiasi stampo prodotto dal cliente, in base alle esigenze del lavoro da eseguire. Tali basi sono state progettate per eseguire la punzonatura a caldo.
Basi in acciaio F-111.
ART:140-18-01-00004
Dimensioni della matrice:230x135x15 mm
Peso: 6,00 kg
Attrezzatura di serie
Montaggio anteriore della base PV21
Due basi per poter avvitare, perpendicolarmente alla sua posizione originale, uno qualsiasi degli stampi che produciamo.
Basi in acciaio F-111.
ART:140-18-01-00005
Dimensioni della matrice:230x185x15 mm
Peso: 7,60 kg
Attrezzatura di serie
Base doppia PV21
Due basi per poter avvitare uno qualsiasi degli stampi che produciamo, uno accanto all'altro.
Basi in acciaio F-111.
ART: 140-18-01-00006
Dimensioni della matrice:325x80x15 mm
Peso: 5,60 kg
Attrezzatura di serie
Scarica (4.37 MB)
Scarica (1.87 MB)
+ Info per Presse per Forgiatura a Caldo PV21
A Prada Nargesa sappiamo che ogni professionista ha esigenze uniche. Ecco perché abbiamo integrato un sistema versatile di basi, fornito con ogni macchina,che consente ai nostri clienti di progettare e produrre i propri stampi in modo rapido ed efficiente. Con queste basi di differenti forme, dimensioni e sistemi di ormeggio forniamo tutti gli elementi per fissare questi stampi di produzione domestica al tavolo della macchina. Questa flessibilità non solo consente di risparmiare tempo e costi, ma migliora anche la creatività e l'adattabilità nel processo di forgiatura.
Nargesa si impegna a fornire soluzioni che non si limitano a soddisfare le aspettative dei nostri clienti, ma che le superino.
Dimensioni della macchina Presse per Forgiatura a Caldo PV21
Dimensioni della macchina:790 x 800 x 1940 mm
Peso:460 kg / 1015 lb
Codice tariffario: 84621990
Altre caratteristiche:
- Bancale inferiore pallettizzato per il trasporto della macchina sul luogo di lavoro o al punto di stoccaggio.
- La pressa per forgiatura PV21 viene inviata completamente assemblata.
Caratteristiche della confezione Presse per Forgiatura a Caldo PV21
Nº Pacchi: 1.
Larghezza: 800 mm.
Lunghezza: 820 mm.
Altezza: 2040 mm.
Volume: 1,34 m3
Peso netto: 500 kg
Peso Lordo: 530 Kg.
Codice tariffario:84621990
Altre caratteristiche:
- Pallet in ferro e scatola di cartone a 3 strati adatta per il trasporto marittimo.
- Opzionale: imballaggio in legno NIMF15.
Usi della macchina Presse per Forgiatura a Caldo PV21
La pressa idraulica di forgiatura PV21 consente la creazione di una vasta gamma di parti metalliche attraverso il processo di deformazione a caldo sotto pressione:
- Spade e coltelli: forgiatura di precisione di utensili e armi a lama.
- Saldatura a caldo: specifica per la saldatura di Damasco e di acciaio di tutti i tipi.
- Ferri di cavallo: elementi essenziali per la cura dei cavalli, forgiati per garantire resistenza e durabilità.
- Punte di lancia: usate storicamente come armi e strumenti di caccia. Attualmente queste punte sono incorporate in barre metalliche, portali, recinzioni forgiate...
- Componenti ornamentali: quali ringhiere, pergole, barre, mobili, sculture, porte, supporti, scaffali...
- Utensili per forgiatura: forgiature di tenaglie o pinze, pinzette da fabbro, bocca di lupo a forma di V, ecc.
- Sculture: dai piccoli pezzi decorativi fino a grandi installazioni artistiche.
- Artigianato decorativo: lampade, lampioni ma anche candelabri dalla progettazione dettagliata e durevole.
- Vecchi attrezzi agricoli: ad esempio zappe, assi e falce, ottimizzati per il lavoro sul campo.
Questi esempi evidenziano la versatilità della pressa per forgiatura a caldo nella creazione di elementi sia funzionali che decorativi, sfruttando il vantaggio di una capacità di modellare i metalli con precisione e resistenza.
