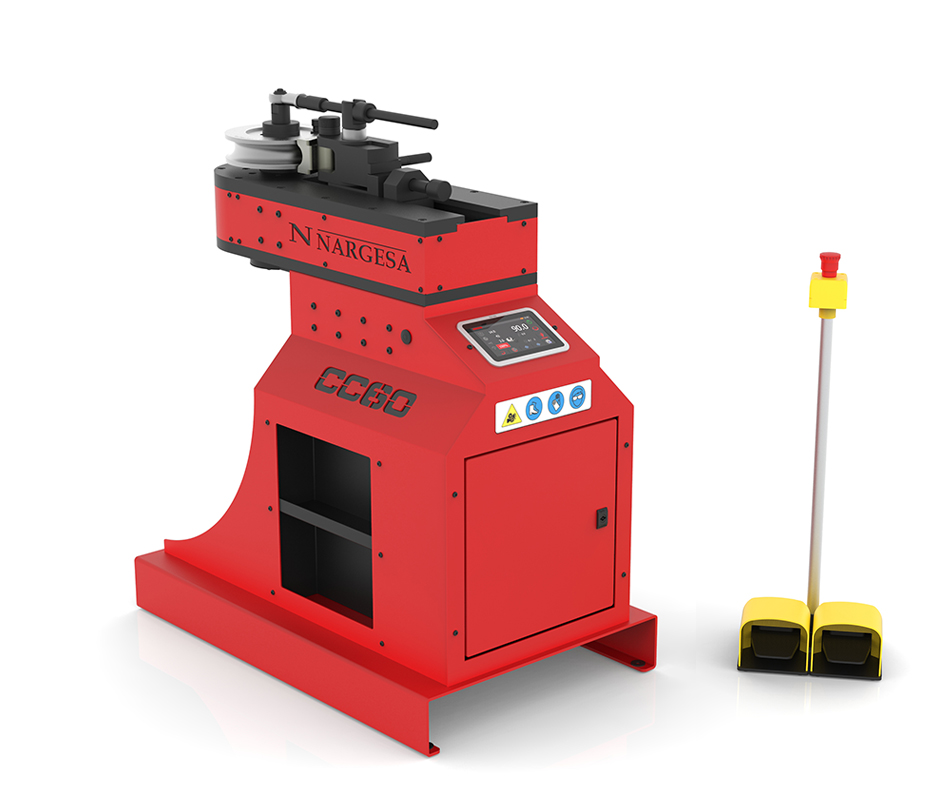

Curvatrice di tubi senza mandrino CC60 CNC

Curvatrice di tubi senza anima CC60 CNC

Esempi di lavori eseguiti con Curvatrice di tubi senza anima CC60 CNC


Preventivo personalizzato GRATUITO
Row 2
Indirizzo
Macchine desiderate
CAPTCHA
Questa domanda è un test per verificare che tu sia un visitatore umano e per impedire inserimenti di spam automatici.

La nuova generazione di Curvatubi senza mandrino CC60 è in grado di realizzare la piegatura del tubo vuoto fino a 180º con massima qualità di rifinitura, massima velocità e minore spessore rispetto ad altre macchine appartenenti alla stessa categoria. I tubi possono essere di forma tonda, ovale, quadrata, rettangolare e realizzati in materiali di vario tipo quali ferro, alluminio, acciaio inossidabile, rame...

Todos los productos Nargesa se adaptan a las normas CE de fabricación de maquinaria industrial.




Lo dicono i nostri clienti



Caratteristiche tecniche

Le Curvatrici senza mandrino Nargesa sono ideali per curve con qualità costante per tubi, barre quadrate, solidi e altri profili.

  • Capacità massima in tubo tondo in acciaio S275: 60,3 mm o 2” Schedule-40 o 2” 1/4 x 4 mm.
  • Capacità massima in tubo in alluminio: 60,3 mm x 8 mm
  • Capacità massima in tubo in acciaio inossidabile. 304 /316: 60,3 mm x 3 mm
  • Capacità massima in tubo quadrato: 40 x 40 x 4 mm
  • Angolo massimo di curvatura: 180º
  • Velocità automatica di rotazione da 1,1 a 3,5 rpm
  • Raggio minimo di curvatura: 3 volte il diametro del tubo.
  • Raggio massimo di curvatura: 320 mm
  • Ripetitività nella curva da +/- 0,1 gradi
  • Braccio di rinforzo per tubi di diametri superiori ai 40 mm incluso.
  • Lubrificante BEND 8 da 400 ml incluso.
  • Due direzioni di curvatura, destra/sinistra, per agevolare la piegatura.
  • Sistema di sostituzione veloce dello stampo: massimo 60 secondi.
  • Tecnologia 4.0
  • Centralina di comando CNC con schermo tattile da 7” in più di 20 lingue
  • Pedale di sicurezza a destra e a sinistra.
  • Mensole laterali per riporre gli stampi.
  • Tutti gli stampi sono in acciaio temprato per evitare possibili usure.
  • I controstampi sono fabbricati in leghe di cupralluminio per evitare di segnare l'esterno della curva.
  • Memorizzazione fino a 10.000 programmi.
  • Programmazione fino a 50 angoli differenti nello stesso pezzo.
  • Programmazione della misurazione in pollici o in millimetri.
  • Carrello girevole con disinnesco automatico che agevola l'estrazione del materiale.
  • Correzione del ritorno elastico (springback) automatica e programmabile.
  • Potenza del motore: 1,1 kW / 1,5 CV
  • Tensione elettrica: 230V monofase 50/60Hz
  • Tensione opzionale da 110V monofase 50/60Hz
  • Intensità: 5 A
  • Peso della macchina: 365Kg
  • Bancale inferiore su pallet per il trasporto della macchina al punto di utilizzo, o in magazzino.
  • La curvatrice di tubi CC60 viene consegnata completamente montata.
  • Pallet in ferro e scatolone in cartone a 3 strati, idoneo per il trasporto marittimo.
  • Opzionale: imballaggio in legno NIMF15.
  • Tutte le capacità si basano sulla norma dei tubi in acciaio al carbonio secondo ASTM, standard A-53 grado A con una resistenza alla trazione massima di 330 MPa. I tubi con più spessore a quello stabilito e i materiali con più resistenza, riducono le capacità della macchina. Verificare con il proprio fornitore di materiale le specifiche al riguardo.​

Todos nuestros productos están fabricados en nuestras instalaciones en España. Los componentes hidráulicos y electrónicos son completamente estándar y de las mejores marcas de primer orden Europeo, con servicio técnico en todo el mundo: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato...






Preventivo personalizzato GRATUITO


Cosa dobbiamo sapere prima di acquistare una curvatrice di tubi

Tecnologia 4.0: Questa tecnologia consente alla macchina di essere collegata in remoto al reparto tecnico del produttore che può aggiornare il software, rilevare possibili anomalie...

Robustezza e velocità​: Se osservi il peso della macchina rispetto ad altre marche, puoi avere un'idea di come è costruita. Non stiamo parlando di macchine fai-da-te, ma di macchine piegatubi che possono funzionare 24 ore al giorno.

Spessori e finiture della curva​: Le nuove controstampi progettati da Nargesa garantiscono finiture perfette anche con spessori sottili.

Testata dislocata e piegata nei due sensi​: Il design della testata dislocata permette di realizzare curvature complesse, passando sotto la testata stessa.

Migliore efficienza energeticaI consumi, in rapporto alla capacità della macchina, sono stati significativamente ridotti, con conseguente risparmio energetico.

Disinnesco automatico​: Il carrello di serraggio si sposta automaticamente a destra o sinistra a seconda del senso di curvatura; in questo modo viene agevolata l'evacuazione del pezzo, senza la necessità di regolare nuovamente il serraggio.

Tirante di rinforzo inclusoLa curvatrice di tubi CC60 CNC viene fornita con braccio di rinforzo di serie.

Lubrificante Bend 8 incluso​: Con l'acquisto della curvatrice di tubi CC60 CNC si fornisce una bomboletta da 400 ml di lubrificante speciale per la curvatura.

PDF file
Leggi il documento completo
Scarica (461.09 KB)

Accessori opzionali per Curvatrice di tubi senza anima CC60 CNC



Posizionatore a 2 assi CC60


Il Posizionatore del CC60 consente di realizzare pezzi in serie, con maggiore rapidità, precisione e ripetitività.

  • Posizionamento longitudinale regolabile con 6 posizioni
  • Rotazione della testa angolare ogni 5 gradi
  • Piastra a quattro morsetti regolabile su tubo tondo e quadrato
  • Spostamento longitudinale con guide lineari di alta precisione
  • Controllo automatico delle collisioni
  • Facile gestione e preparazione di parti complesse

RIF: 140-17-01-50000
Lunghezza paraurti: 3000 mm
Capacità massima: 60.3mm, 2 "Schedule
Peso: 110 kg

CARATTERISTICHE D´IL PACCO PER CARICA​
Nº Pacchi: 1.
Largo: 3130 mm.
Lungo: 980 mm.
Alto: 660 mm.
Volume: 2,03 m3
Peso Netto: 110 Kg.
Peso Lordo: 160 Kg.


Altre caratteristiche:
  • Il Posizionatore del CC60 viene spedita completamente assemblata, sarà solo necessario posizionare le gambe e fissarlo a terra.
  • Pallet in legno e scatola in legno e cartone a 3 strati adatta per il trasporto marittimo.
  • Opzional: Imballaggio completo in legno NIMF15.



VIDEO - Manuale di istruzioni di Posizionatore

PDF file
Manuale di istruzioni Posizionatore CC60
Scarica (12.28 MB)




Accessori per tubo tondo in millimetri · Da 12 a 60 mm


Rulli fabricati in acciaio e trattati. Set adatti per curvare tutti i tipi di tubi tondi da 12 a 60 millimetri.
Il set viene fornito con: Un rullo, una controforma e una flangia con perno.

Il cliente dovrà dotare la propria curvatubi della matrice specifica per eseguire la curvatura desiderata.

Per scegliere il Rullo bisogna tenere conto del diametro e dello spessore del tubo e del raggio di curvatura.

Per altri diametri e spessori consultare il produttore

PDF file
Listino degli accessori per tubo tondo in millimetri
Scarica (393.08 KB)




Accessori per tubo tondo in pollici Schedule · Da 3/8” a 2” Schedule


Rulli realizzati in acciaio e trattati. Set adatti per curvare tutti i tipi di tubi tondi da 3/8” a 2” Schedule.
Il set viene fornito con: Un rullo, una controforma e una flangia con perno.

Il cliente dovrà dotare la propria curvatubi della matrice specifica per eseguire la curvatura desiderata.

Per scegliere il Rullo bisogna tenere conto del diametro e dello spessore del tubo e del raggio di curvatura.

Per altri diametri e spessori consultare il produttore

PDF file
Listino degli accessori per tubi tondi in pollici Schedule
Scarica (343.99 KB)




Accessori per tubo tondo in pollici · Da 1/2” a 2” 1/4 di pollice


Rulli fatti in acciaio e trattati. Adatto per curvare tutti i tipi di tubi tondi da 1/2” a 2”1/4 di pollice.
Il set viene fornito con: Un rullo, una controforma e una flangia con perno.

Il cliente dovrà dotare la propria curvatubi della matrice specifica per eseguire la curvatura desiderata.

Per scegliere il Rullo bisogna tenere conto del diametro e dello spessore del tubo e del raggio di curvatura.

Per altri diametri e spessori consultare il produttore

PDF file
Listino degli accessori per tubi tondi in pollici
Scarica (346.98 KB)




Accessori per tubo quadro CC60


Rulli realizzati in acciaio e trattati. Set adatti alla curvatura di tutti i tipi di tubi quadri da 20 a 40 mm e da 3/4” a 1” 1/2 pollici.
Il set viene fornito con: Un rullo, una controforma e una flangia con perno.

Il cliente dovrà dotare la propria curvatubi della matrice specifica per eseguire la curvatura desiderata.

Per scegliere il Rullo bisogna tenere conto delle dimensioni del tubo e del raggio di curvatura.

Per altre dimensioni consultare il produttore

PDF file
Listino degli accessori per tubo quadro
Scarica (312.24 KB)




Gruppo accoppiamento rullo di appoggio CC60


ART: 140-17-01-00002

Il gruppo di accoppiamento del rullo di appoggio CC60 si utilizza per la piegatura del tubo di diametro eguale o superiore a 60 mm, 2” 1/4 o 2” Schedule x 3 mm. Questo gruppo è formato da:

Porta-rullo: Il porta-rullo è composto da tre elementi in acciaio ad elevata resistenza, meccanizzati con precisione e trattati superficialmente. Tali elementi si avvitano e si centrano mediante passanti rettificati per garantire il corretto funzionamento.
Asse di accoppiamento: L'asse di accoppiamento è formato da un asse cromato di Ø20 mm di Matera

Peso: 9,856 kg




Accessori inclusi per Testo tradotto Curvatrice di tubi senza anima CC60 CNC



Lubrificante Nargesa Bend8 in confezione spray


Con las Curvatrici di tubi Nargesa viene fornita una bomboletta di lubrificante BEND8 da 400 ml.

Formati disponibili di questo prodotto:
ART. 060-SPR-00003 bomboletta da 400 ml.
ART. 060-SPR-00004 Scatola da 12 bombolette da 400 ml.

Codice Doganale: 27101999

Si tratta di olio in formato spray, con molteplici additivi e a bassa viscosità. Contiene PTFE. Non contiene siliconi.

  • Favorisce la finitura della curva esterna
  • Evita rugosità e rigature interne
  • Riduce l'usura dello stampo
  • Ideale per tubi di spessore ridotto
  • Lubrifica per ridurre l'attrito
  • Previene e funge da solvente della corrosione
  • Lucida e protegge
  • Deterge ed elimina la sporcizia



+ Info per Curvatrice di tubi senza anima CC60 CNC


CONTROL CNC ESA S625

Le Curvatubi senz’anima​ Nargesa sono provviste di centralina di comando con schermo tattile a colori da 7”, molto intuitivo e facile da utilizzare, con tecnologia di ultima generazione 4.0. È sufficiente inserire la dimensione del tubo, lo spessore, l'angolo di curvatura o le curve, selezionare lo stampo dalla libreria e la centralina di comando provvede automaticamente a impostare il resto dei parametri; la correzione del ritorno elastico (springback), la velocità di rotazione consigliata, la necessità o meno di utilizzo del tirante di rinforzo e la fattibilità di realizzazione di una piegatura sono tutti parametri modificabili dal cliente finale, a seconda delle sue necessità. Ecco alcune delle prestazioni più importanti della centralina di comando di cui sopra.

  • Memorizzazione fino a 10.000 programmi.
  • Programmazione fino a 50 angoli differenti nello stesso pezzo.
  • Programmazione della misurazione in pollici o in millimetri.
  • Libreria di stampi disponibili con possibilità di programmarne di nuovi.
  • Libreria di differenti forme e spessori di tubi.
  • La CNC viene consegnata in più di 20 lingue differenti.
  • Velocità di rotazione da 0,7 a 4,5 rpm, con regolazione automatica o manuale.
  • Modalità di esercizio manuale o automatica.
  • Correzione automatica del ritorno elastico (springback).
  • Contapezzi.
  • Correzione del grado di curvatura finale programmabile indipendentemente.
  • Tecnologia 4.0
  • Diagnosi di allarme su display.
  • Avviso di manutenzione preventiva.
  • Possibilità di collegamento remoto da parte del fabbricante, senza necessità di essere presente.
  • Avviso su display della necessità o meno di utilizzo del tirante di rinforzo.
  • Risoluzione dello schermo tattile da 7” 800x480
  • Hard-disk in silicio da 128MB
  • 2 ingressi analogici, risoluzione da 12 bit.
  • 16 ingressi digitali (24 Vdc).
  • 16 uscite digitali (24 Vcc, 0,7 A max.) Protette contro sovraccarichi e cortocircuiti.
  • 1 porta serie RS232
  • 1 porta CAN con 9 contatti con connettore SubD F.
  • Fonte di alimentazione da 24 Vdc.
  • 1 porta USB

Dimensioni della macchina Curvatrice di tubi senza anima CC60 CNC


Dimensioni della macchina: 630x1000x1150 mm.

Peso: 365 Kg.

Código Arancelario:  84622600

Codice doganale:

  • Bassamento inferiore paletizzato per il trasporto della macchina verso il luogo di lavoro o immagazzinaggio.
  • La macchina si invia completamente montata.

Caratteristiche della confezione Curvatrice di tubi senza anima CC60 CNC


Nº Pacchi: 1.

Largo: 730 mm.

Lungo: 1100 mm.

Alto: 1320 mm.

Volume: 1,06 m3

Peso Netto: 365 Kg.

Peso Lordo: 390 Kg.

Codice doganale:  84622600

Altre caratteristiche:

  • Bassamento inferiore paletizzata per il trasporto della macchina verso il luogo di lavoro o immagazzinaggio.
  • La macchina si invia completamente montata.
  • Imballaggio con palet di legno NIMF15 e scatola di cartone di 3 strati adatta per il trasporto maritimo.
  • Opzional: Imballaggio completo in legno NIMF15.

Usi della macchina Curvatrice di tubi senza anima CC60 CNC


Le macchine piegatrici a raggio fisso sono utilizzate nella maggior parte dei settori legati al mondo della metallurgia. Navale: per costruire tutti i tipi di condotti e tubi con forme diverse. Per le protezioni e le rotaie degli yacht in acciaio inossidabile. Costruzione: tutti i tipi di scale, ringhiere per piscine, protezioni per il parcheggio, distributori di benzina, pilastri, navi... Automobile: paraurti, roll bar, automobili, protezioni e finestre... Moto: telaio di motociclette, manubri, parcheggio per moto e biciclette. Mobili: produzione di macchine da palestra, sedie, tavoli e tutti i tipi di mobili. Agricoltura: strutture per mangimifici, macchinari, serre... Produzione di scambiatori di calore in rame, alluminio, ottone, bronzo, ferro, acciaio... ideali soprattutto per piegare scambiatori di calore a serpentino.
