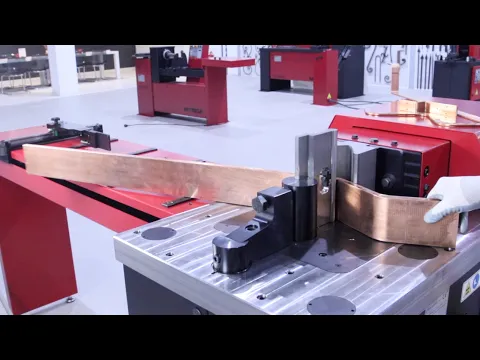

Exemples de travaux réalisés avec Presse Plieuse Horizontale PP200CNC
NOUVELLE presse plieuse horizontale Nargesa PP200CNC de 20 tonnes. Comprend un panneau de commande CNC avec la dernière technologie 4.0, pour une régulation plus confortable et précis. Il nous permet de cintrer, plier, courber, couper, former à froid, élargir et réduire, évaser, étirer, assembler... avec un maximum de précision et de rapidité
La souplesse de la meilleure Presse Plieuse Horizontale Nargesa PP200CNC permet d'effectuer une grande quantité de pièces de forge et d'opérations sur toute sorte de matériaux: tubes, platines, nombreux profilés, baguettes... Les opérations de pliage avec les presses plieuses horizontales permettent de plier complètement des formes ou des pièces, contrairement aux plieuses de platine conventionnelles. Elargir et réduire le tube à ses extrémités pour pouvoir réaliser des pièces qui peuvent s'assembler ou se souder ensuite. La capacité de couper, perforer et poinçonner les platines ou plaquettes transforme cette presse plieuse horizontale en cisaille poinçonneuse. Beaucoup d'entreprises utilisent ces presses pour redresser et mettre en forme toutes sortes de profilés. Solution pour courber des profilés avec un rayon concret et des extrémités droites, comme pour la fabrication de colliers et de brides. Evaser un tube ou un bec pour l'ajuster à un autre à 90º. Le monde de la forge à froid utilise les presses horizontales pour fabriquer différentes formes de barreaux...
Sa robustesse, sa polyvalence, son utilisation aisée et la Technologie 4.0 en font une machine de presse plieuse horizontale indispensable pour la métallurgie.
Tous les produits Nargesa s'adaptent aux normes CE de fabrication de machinerie industrielle.
Nos clients disent
-
Nous sommes très heureux de notre nouvelle acquisition, la Presse Plieuse Hydraulique Horizontale PP200CNC Nargesa, qui nous permettra de plier, ployer, couper, former à froid, élargir et réduire, évaser, emboutir, assembler... Nous avons amélioré notre service à nos clients et le travail que nous pouvons accomplir avec elle !
— Francisco Manuel Bergera - Directeur at Ingeniería Iradi S.L.U. (Espagne)
Caractéristiques techniques
La Presse Plieuse Horizontale PP200CNC hydraulique est fabriquée en un monobloc d'acier soudé, stabilisé et usiné de 60 mm d'épaisseur. Sa robustesse, sa polyvalence et son utilisation aisée sont trois des meilleures qualités de notre plieuse horizontale.
AVANTAGES
- NOUVEAU Panneau de Commande ESA S625: Très intuitive et facile à utiliser, avec la dernière technologie 4.0 et une régulation plus confortable et précise
- Le nouveau mode ECO de nos derniers produits permet d'économiser de l'énergie et contribue à la préservation de l'environnement.
Actuellement, nous connaissons l'importance des économies d'énergie. C'est la principale raison pour laquelle nos nouvelles machines intègrent un "mode ECO" qui déconnecte automatiquement les parties électriques qui génèrent une plus grande consommation d'énergie si une période d'inactivité est détectée. Ainsi, lorsqu'il est nécessaire de relancer l'opération, il suffit d'appuyer sur la pédale pour continuer à travailler.
Nous croyons fermement que cette fonctionnalité est un point essentiel à la fois pour les économies de nos clients et pour la durabilité de notre planète, puisque nous sommes une entreprise très engagée envers l'environnement. - Démarrage rapide: La machine est livrée entièrement assemblée, il suffit de la brancher au réseau électrique et de travailler.
- Polyvalence: La Nargesa PP200CNC contient un large catalogue de matrices en option. (Voir en bas de page les accessoires en option et la vidéo de démonstration).
- Fabrication facile d'outillage: Le client lui-même ou n'importe quel fabriquant de matrices peut fabriquer des poinçons ou des matrices.
- Pliage sans risque d'abîmer les poinçons et les matrices avec du matériel épais, contrairement aux plieuses conventionnelles.
- Pliage de platines et plaques en formes complètement fermées. La conception de la presse plate horizontale permet de réaliser des plis impossibles à effectuer sur une plieuse conventionneller.
- Changement rapide d'outil, de poinçon, de matrice ou de coin: dans la plupart des cas, le changement ne demande pas plus de 30 secondes.
ACCESSOIRES INCLUS: La presse plieuse horizontale PP200 inclut la matrice complète de pliage avec 4V. (Voir en bas de page les accessoires de série).
Caractéristiques Techniquess de la Presse Plieuse
- Tonnage de travail : 20 tonnes (200 KN)
- Vitesse de travail : 9,8 mm/s
- Vitesse de retour : 35 mm/s
- Course maxi : 245mm
- Répétabilité : 0,05 mm
- "Mode ECO" Start/Stop en période d'inactivité.
- Commande CNC ESA S625
- Technologie 4.0.
- Mémorisation jusqu'à 10 000 programmes.
- Programmation de 50 angles différents dans la même pièce.
- Programmation en mm ou pouces.
- Bibliothèque de matrices et poinçons.
- Programmation dans plus de 20 langues.
- Contrôle automatique de l'angle de pliage en degrés.
- Mode de fonctionnement manuel ou automatique.
- Correction automatique du springback.
- Compteur de pièces.
- Diagnostic des alarmes sur l'écran.
- Avertissement automatique de la maintenance préventive.
- Connexion à distance incluse.
- Écran tactile couleur 7"
- Pédale double de mise en marche par pression soutenue par sécurité.
- Piston guidé mécaniquement.
- Régulateur de pression.
- Mesures de la table: 600x1170 mm.
- Hauteur de travail: 950 mm.
- Puissance du moteur: 2.2 KW/3 CV à 1400 r.p.m.
- Tension électrique: 230/400 V triphasé.
- Intenisté: 9/5 A.
- Pression hydraulique: 50 à 215 Kg/cm2.
- Bombe hydraulique: 7,5 litres/minute.
- Capacité du réservoir: 27 litres.
- Etagère porte-matrices incluse.
- Banquette inférieure en forme de palette pour un transport aisé de la machine sur le poste de travail ou pour son rangement.
- La machine est envoyée complètement montée.
- Emballage inclus: Palette en bois NIMF15 et caisse en carton 3 couches apte pour le transport maritime.
Tous nos produits sont fabriqués dans nos installations en Espagne. Les composants hydrauliques et électroniques sont complètements standards et des meilleures marques de premier ordre européen, avec service technique dans le monde entier: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...
Accessoires en option pour Presse plieuse hydraulique horizontale PP200CNC
Butée automatisée PP200CNC
La NOUVELLE butée automatisée est un accessoire conçu et fabriqué pour exploiter au maximum les performances de la presse plieuse horizontale PP200 CNC Nargesa. Cette butée pour la Presse plieuse hydraulique horizontale PP200CNC Nargesa, permet d’augmenter la productivité et de réduire les temps de positionnement lors des différents cycles d’usinage. Cette conception novatrice permet de positionner automatiquement l’axe « X » lors des différentes opérations programmées et calculées avec le CNC ESA S625. Une approche qui contribue à améliorer considérablement les performances d’exploitation ainsi que la qualité des usinages réalisés avec la machine.
La butée automatisée de la PP200CNC permet de produire des pièces uniques ou en série avec une précision, une vitesse et une répétabilité accrues par rapport à l'ancien système manuel.
REF: 140-16-01-50000
Matrice pour couper des rampes 100x10mm PP200
Matrice pour couper des platines, rampes ou planchettes jusqu'à 100mm pour une épaisseur maximale de 10mm en acier.
REF:140-16-01-00014
LONGUEUR MAXIMALE DE COUPE: 100mm
EPAISSEUR MAXIMALE DE COUPE: 10mm
POIDS: 23 Kg
Outillage en option.
Porte-poiçons Promecam PP200
Porte-poinçons pour tout type de poinçons de plieuse Promecam.
REF: 140-16-01-00023
LONGUEUR MAXIMALE DE PLI: 161mm
LONGUEUR (L): 276 mm
Compatible avec n'importe quel poinçon Promecam.
POIDS: 14Kg
Outillage en option.
Téléchargement (1.17 Mo)
Porte-promecam inverse PP200
Porte-poinçons pour tout type de poinçons de plieuse Promecam avec position inversée.
REF: 140-16-01-00039
LONGUEUR MAXIMALE DE PLI: 161mm
Compatible avec n'importe quel poinçon Promecam.
POIDS: 19,8 Kg.
Outillage en option
Poinçon Promecam PS.135.85.R08
Poinçons Promecam pour plier et fabriquer des pièces complexes.
Il existe beaucoup d'autres formes. Consultez le fabricant.
REF:140-16-01-00030
LONGUEUR DE PLI: 161mm
POIDS: 3,2 Kg.
Outillage en option.
Poinçon Promecam P.95.35.R5
Poinçons Promecam pour plier et fabriquer des pièces complexes.
Il existe beaucoup d'autres formes. Consultez le fabricant.
REF:140-16-01-00031
LONGUEUR DE PLI: 161mm
POIDS: 2,3Kg.
Outillage en option.
Poinçon Promecam PS.134.30.R08
Poinçons Promecam pour plier et fabriquer des pièces complexes.
Il existe beaucoup d'autres formes. Consultez le fabricant.
REF:140-16-01-00032
LONGUEUR DE PLI: 161mm
POIDS: 2,7Kg.
Outillage en option.
Poinçon Promecam PK.135.85.R08
Poinçons Promecam pour plier et fabriquer des pièces complexes.
Il existe beaucoup d'autres formes. Consultez le fabricant.
REF:140-16-01-00038
LONGUEUR DE PLI: 161mm
POIDS: 4,4Kg.
Outillage en option.
Poinçon de pliage P.70.30.R1,5
Poinçons de pliage pour plier des pièces spéciales de dimensions réduites idéales pour plier des géométries fermées.
REF:140-16-01-00025
LONGUEUR MAX. DE PLI: 100mm
DEGRÉ DU POINÇON:30º
DIAMÈTRE DU POINÇON:70mm
POIDS: 3Kg
Outillage en option.
Poinçon de pliage P.40.80.R1
Poinçons de pliage pour plier des pièces spéciales de dimensions réduites idéales pour plier des géométries fermées
REF:140-16-01-00026
LONGUEUR MAX. DE PLI: 60mm
DEGRÉ DU POINÇON:80º
DIAMÈTRE DU POINÇON:40mm
POIDS: 3Kg
Outillage en option.
Poinçon de pliage P.22.80.R1
Poinçon de pliage pour plier des pièces spéciales de dimensions réduites idéales pour plier des géométries fermées
REF:140-16-01-00027
LONGUEUR MAX. DE PLI: 60mm
DEGRÉ DU POINÇON:80º
DIAMÈTRE DU POINÇON:22mm
POIDS: 3Kg
Outillage en option.
Matrice de pliage T80.25.35
Matrices Promecam pour plier des tôles, rampes ou planchettes
REF:140-16-01-00036
LONGUEUR DE PLI: 161mm Max. 35º
V25: Tôle de 1,5 à 5mm
POIDS: 4Kg.
Outillage en option.
Matrice de pliage M80.45.40
Matrices Promecam pour plier des tôles, rampes ou planchettes
REF:140-16-01-00041
LONGUEUR DE PLI: 161mm Max. 45º
V40: Tôle de 3 à 8mm
POIDS: 6,2Kg.
Outillage en option.
Matrice de pliage M75.85.63
Matrices Promecam pour plier des tôles, rampes ou planchettes.
REF:140-16-01-00033
LONGUEUR DE PLI: 161mm Max. 85º
V63: Tôle de 5 à 10mm
POIDS: 5Kg.
Outillage en option.
Matrice de pliage M80.85.80
Matrices Promecam de différentes ouvertures pour plier des tôles, rampes ou planchettes.
REF:140-16-01-00034
LONGUEUR DE PLI: 161mm Max. 85º
V80: Tôle de 6 à12mm
POIDS: 6Kg.
Outillage en option.
Matrice de pliage M95.80.100
Matrices Promecam de différentes ouvertures pour plier des tôles, rampes ou planchettes de grande épaisseur.
REF:140-16-01-00035
LONGUEUR DE PLI: 161mm Max. 80º
EPAISSEUR: Tôle de 8 à 15mm
POIDS: 9Kg.
Outillage en option.
Matrice de pliage MK103.80.125
Matrices Promecam de différentes ouvertures pour plier des tôles, rampes ou planchettes.
REF:140-16-01-00040
LONGUEUR DE PLI: 161mm Max. 80º
EPAISSEUR: Tôle de 12 à 20mm
POIDS: 12,4Kg.
Outillage en option.
Support à Petits Rayons PU.67.14-S
Porte-outil de pliage R1 de style européen. (Pour rayons de 3 à 7,5 mm)
REF: 140-16-01-00042
Longueur de pli: 161 mm
Poids: 2 Kg.
Utillaje opcional
Éléments de rayon pour le support á petits rayons PU.67.14-S
Éléments de rayon à plier. Fabriqué en C45, un acier de qualité moyenne de haute qualité, aux propriétés mécaniques constantes et à une bonne résistance externe au chrome.
Capacité maximale : 400kN / m.
Tonnage : 400 kN/m max.
Pour son utilisation, il nécessite le support grand rayon PU.67.14-S
Veuillez-vous référer au tableau de rayon suivant :
Téléchargement (133.1 Ko)
Support à Grands Rayons PU.67.14
Porte-outil de pliage R1 de style européen. (Pourrayons de 8 à 50 mm)
REF: 140-16-01-00043
Longueur de pli: 161 mm
Poids: 1,80 Kg.
Outillage en option
Éléments de rayon pour le support á grand rayons PU.67.14
Éléments de rayon à plier. Fabriqué en C45, un acier de qualité moyenne de haute qualité, aux propriétés mécaniques constantes et à une bonne résistance externe au chrome.
Tonnage: 800 kN/m maximum
Pour son utilisation, il nécessite le support grand rayon PU.67.14.
Veuillez-vous référer au tableau de rayon suivant :
Téléchargement (181.44 Ko)
Matrice de mise en forme de barreau 01 PP200
Matrice pour mettre en forme des barreaux de forge à froid pour des grilles, portails, clôtures, balustrades, etc... Pour d'autres formes ou capacités, consulter le fabricant.
REF:140-16-01-00001
LARGEUR MAXIMUM: 20mm
EPAISSEUR: 4, 5, 6, 8mm
LONGUEUR DE LA MATRICE: 656mm
POIDS: 21 Kg
Outillage en option.
Matrice de mise en forme de barreaux 04 PP200
Matrice pour mettre en forme des barreaux de forge à froid pour des grilles, portails, clôtures, barrières, balustrades, etc... Pour d'autres formes ou capacités, consulter le fabricant.
REF:140-16-01-00004
MESURES DU CARRÉ: 5, 6, 8, 10, 12, 14, 16, 18mm
LONGUEUR MATRICE: 600mm
POIDS: 20,5 Kg
Outillage en option.
Matrice de mise en forme de barreaux 08 PP200
Matrice pour former des barreaux de forge à froid pour des grilles, portails, clôtures, barrières, balustrades, etc... Pour d'autres formes ou capacités, consulter le fabricant.
REF:140-16-01-00008
LARGEUR MAXIMUM: 20mm
EPAISSEUR: 4, 5, 6, 8mm
LONGUEUR MATRCE: 650mm
POIDS: 19,5 kg
Outillage en option.
Matrice de mise en forme de barreaux 09 PP200
Matrice pour former des barreaux de forge à froid pour des grilles, portails, barrières, clôtures, balustrades, etc... Pour d'autres formes ou capacités, consulter le fabricant.
REF:140-16-01-00009
MESURES DU CARRÉ: 5,6,8,10,12mm
LONGUEUR MATRICE 522mm
POIDS: 22 Kg
Outillage en option.
Matrice de mise en forme de barreau 10 PP200
Matrice pour mettre en forme de barreau de forge à froid pour des grilles, appelée "poitrine de pigeon". Pour d'autres formes ou capacité, consulter le fabricant.
REF:140-16-01-00010
MESURES DU CARRÉ: 12mm
LONGUEUR DE LA MATRICE: 1165mm
POIDS: 50Kg
Outillage en option.
Matrice de mise en forme de barreaux 11 PP200
Matrice pour former des barreaux de forge à froid pour des grilles, portails, barrières, clôtures, balustrades, etc... Pour d'autres formes ou capacités, consulter le fabricant.
REF:140-16-01-00011
MESURES DU CARREAU: 6, 8, 10, 12mm
LONGUEUR MATRICE: 760mm
POIDS: 32,5 Kg
Outillage en option.
Matrice de mise en forme de barreaux 20 PP200
Matrice pour former des barreaux de forge à froid pour des grilles, portails, barrières, clôtures, balustrades, ... Pour d'autres formes ou capacités, consulter le fabricant.
REF:140-16-01-00020
MESURES DU CARRÉ: 12x12mm
MESURES DE LA CIRCONFÉRENCE: 90mm
POIDS: 11 Kg
Outillage en option.
Adaptateur de matrice de mise en forme PP200
Adaptateur pour les matices de mise en forme. Interchangeable et compatible avec chacune des matrices de mise en forme de barreau. Il est indispensable d'avoir au moins un adaptateur pour pouvoir travailler avec les matrices spécialisées.
REF: 140-16-01-00029
POIDS: 3,1kg
Outillage en option uniquement pour les matrices de mise en forme de barreau.
Matrice de mise en forme d'agrafes de barreaux PP200
Matrice pour fabriquer les agrafes utilisées pour unir des barreaux de forge sans besoin de soudure.
REF:140-16-01-00028
CAPACITÉ MAXIMALE: 25x5mm
POIDS: 9 Kg
Outillage en option.
Téléchargement (1.55 Mo)
Matrice de mise en forme de barreaux de grille torsadés PP200
Matrice pour plier des planches, rampes, ou tiges en carré pour réaliser de beaux effets tressés.Très utilisée en clôtures et grillages.
Pour rampes de 6,12 et 14mm. (Pour dimensions différents ou spéciaux, contactez le fabricant)
REF:140-16-01-00013
CAPACITÉ MAX: Carré de 14mm
CAPACITÉ MIN: Planche de 2x40mm
POIDS: 18 Kg
Outillage en option.
Téléchargement (1.59 Mo)
Matrice pour anneaux PP200
Matrice pour mettre en forme des volutes ou des balustrades anglaises en rambarde, utilisée comme pièce de forge ornementale pour les grilles, des portails, des clôtures, barrières, etc... pour l'assemblage entre les barreaux. Pour d'autres mesures et d'autres applications, consulter le fabricant.
REF:140-16-01-00003
LARGEUR MAX: 50mm
ÉPAISSEUR: 6mm
MESURES EXTÉRIEURES: 90mm
POIDS: 9.3 Kg
Pour dimensions différents contactez le fabricant
Outillage en option.
Téléchargement (1.57 Mo)
Matrice poinçonnage PP200
Matrice pour poinçonner, compatible avec des poinçons de la marque Nargesa.
REF:140-16-01-00022
COL-DE-CYGNE: 54
DISTANCE QUI EST LIBRE POUR PLACER DES MATRICES: 95mm
CAPACITÉ MAX. POINÇ. RONDE: 43mm
CAPACITÉ MAX. POINÇ. CARRÉE: 35mm
CAPACITÉ MAX. POINÇ.RECTANGULAIRE: 20X34mm
CAPACITÉ MAX. POINÇ. OVALE: 21X40mm
Dépend toujours de l'épaisseur à perforer.
POIDS: 52Kg
Outillage en option.
Poinçons et matrices ronds, carrés, ovales, rectangulaires PP200
Chez Nargesa, nous disposons d'un large catalogue de poinçons et matrices de toutes sortes. Si la mesure que désire le client n'est pas dans la liste, nous la fabriquons. Dans le PDF, vous pourrez voir toutes les sortes et mesures dont nous disposons.
Outillage en option.
Téléchargement (756.38 Ko)
Matrice pour grugeage de tube PP200
Matrices pour gruger des tubes de Ø16 à Ø50mm. Il s'agit de découper l'extrémité d'un tube pour pouvoir l'unir à un autre de manière perpendiculaire. Dans le PDF, vous pourrez voir toutes les sortes et mesures dont nous disposons.
Outillage en option
Téléchargement (942.77 Ko)
Matrice pour arrondir des coins PP200
Matrice pour arrondir les coins de la tôle selon différents rayons. Dans le PDF, vous pourrez voir toutes les sortes et mesures dont nous disposons.
Outillage en option
Téléchargement (497.5 Ko)
Matrice de poinçonnage d'oreilles PP200
Matrice pour fabriquer toutes sortes d'oreilles, avec ou sans trou, droites ou arrondies...Très utilisées pour des anneaux, des supports, etc. À partir d'une feuille de tôle, à chaque coup sort une pièce de la longueur que vous désirez. Dans le PDF, vous pourrez voir toutes les sortes et mesures dont nous disposons.
Outillage en option
Téléchargement (480.06 Ko)
Matrice de mise en forme de colliers PP200
Matrice pour former des colliers de toute sorte. Cet outillage est fabriqué selon les besoins du client. Pour sa fabrication, il faut les plans ou une pièce de modèle.
REF:140-16-01-00024
CAPACITÉ MAX: 100x4mm
Outillage en option non standard.
Matrice de mise en forme d'extrémité de tubes PP200
Matrice de base pour modifier les extrémités des tubes pour leur assemblage. Peut réaliser toute sorte de formes et onglets selon les besoins du client. Pour des formes spéciales, consulter le fabricant.
REF:140-16-01-00016
POIDS: 110 Kg env.
Outillage en option.
Outil de réduction de diamètre PP200
Formé par le Cône de réduction, le Porte-pince pour réduire le tube et la Pince de réduction.
Ces accessoires est couplé à la Matrice de mise en forme d’éxtrémité de tubes, afin d'effectuer l'opération de réduction des extrémités des tubes, pour son couplage.
Dans le pdf suivant, les différentes mesures sont affichées
Téléchargement (481.82 Ko)
Outil d'expansion de diamètre PP200
Formé par le Porte-pince pour élargir tube, le Mandrin d'Expansion et la Pince Expandre.
Ces accessoires est couplé à la Matrice de mise en forme d’éxtrémité de tubes, afin d'effectuer l'opération d’expansion des extrémités des tubes, pour son couplage.
Dans le pdf suivant, les différentes mesures sont affichées:
Téléchargement (355.88 Ko)
Matrice pour courber des profilés de grands rayons PP200
Matrice pour former des courbes de grand rayon sur des tiges, des tubes, massifs ou profilés. Idéal pour courber des petites séries ou des pièces uniques sans nécessité de moules sur mesure.
REF:140-16-01-00006
CAPACITÉ MAX MASSIF: 40mm ou 1 1/2"
CAPACITÉ MAX TUBE: 80x80 mm ou 3"
DIAMÈTRE MIN: 300mm.
DIAMÈTRE MAX: Il n'y a pas de maximum.
Outillage en option.
Matrice pour redresser des profilés PP200
Matrice utilisée pour redresser des profilés ou tout autre pièce. Ajustable à différentes capacités en fonction du profilé.
REF:140-16-01-00017
CAPACITÉ MAX: H 150mm
POIDS: 72Kg.
Outillage en option.
Accessoires inclus pour Presse plieuse hydraulique horizontale PP200CNC
MATRICE DE PLIAGE A 161 mm. V 16,22,35,50 mm.
Matrice de pliage jusqu'à 161 mm avec 4 ouvertures (16, 22, 35, 50 mm). Ce multi-V permet de plier des tôles de 1 mm à 8 mm.
Référence: 125-16-01-00006
V 16: Tôle de 1 à 3 mm · M.460.R/16
V 22: Tôle de 2 à 4 mm · M.460.R/22
V 35: Tôle de 3 à 6 mm · M.460.R/35
V 50: Tôle de 4 à 8 mm · M.460.R/50
LONGUEUR MAXIMALE DE PLIAGE: 161 mm
ÉPAISSEUR MAXIMALE DE PLIAGE: 8 mm
Outillage standard fourni avec la machine
Téléchargement (424.88 Ko)
Téléchargement (1.82 Mo)
POINÇON DE PLIAGE 161 mm ET 80º
Poinçon de pliage de 80º. Le poinçon d'un diamètre extérieur de 70 mm permet de réaliser des figures complètement fermées avec une aile intérieure minimale de 75 mm.
Référence: 131-16-01-00041 · P.70.80.R1.5
LONGUEUR MAXIMALE DE PLIAGE: 161 mm
Outils de série fournis avec la machine.
Téléchargement (2.97 Mo)
Téléchargement (19.58 Mo)
Téléchargement (511.96 Ko)
+ Infos pour Presse plieuse hydraulique horizontale PP200CNC
PANNEAU DE COMMANDE ESA S625
Les presses plieuses horizontales Nargesa ont une commande à écran tactile couleur de 7 pouces, très intuitive et facile à utiliser, avec la dernière technologie 4.0 et une régulation plus confortable et précise.
Il suffit d’introduire le matériau, l’épaisseur, l’angle de pliage, de choisir le poinçon et la matrice dans la bibliothèque et le contrôle programme automatiquement le reste des paramètres.
Telles sont certaines des prestations les plus importantes de ce contrôle.
- Enregistrement de 10.000 programmes.
- Programmation de 50 angles différents sur la même pièce.
- Programmation des unités de mesures en pouces ou en millimètres.
- Bibliothèque de matrices disponibles, avec la possibilité de programmer de nouvelles matrices.
- Bibliothèque de matériaux et d’épaisseurs disponibles avec possibilité d’en programmer de nouveaux.
- Le contrôle CNC dispose de plus 20 langues différentes sélectionnables.
- Contrôle automatique de l’angle de pliage, en degrés.
- Vitesse de travail de 9,8 mm/s et vitesse de recul de 35 mm/s.
- Mode de fonctionnement automatique ou ma.
- Correction du retour élastique (springback) automatique.
- Compteur de pièces.
- Technologie 4.0
- Diagnostic des alarmes sur l’écran.
- Notification de maintenance préventive.
- Possibilité de connexion à distance de la part du fabricant, sans avoir à être présent.
- Résolution de l’écran tactile couleur 7’’ 800 x 480.
- Disque dure silicium 128 Mo.
- 2 entrées analogiques, résolution 12 bits.
- 16 entrées numériques (24 Vcc).
- 16 sorties numériques (24 Vcc, 0,7 A max.). Protégées contre les surcharges et des courts-circuits.
- 1 port série RS232.
- 1 port CAN, connecteur F Sub-D 9 broches.
- Alimentation 24 Vcc.
- 1 port USB.
- 1 port Ethernet.
Dimensions de la machine Presse plieuse hydraulique horizontale PP200CNC
Dimensions de la machine: 660x1180x1130 mm.
Poids: 665 Kg.
Code de la taxe à l'importation: 84622210
Autres caractéristiques:
- Base apte pour transpalette pour transporter facilement la machine sur le lieu de travail ou de rangement.
- La machine est envoyée complètement montée.
Caractéristiques de l'emballage Presse plieuse hydraulique horizontale PP200CNC
Nº Colis: 1.
Largeur: 930 mm.
Profondeur: 1300 mm.
Hauteur: 1500 mm.
Volume: 1,81 m3
Poids Net: 665 Kg.
Poids Brut: 712 Kg.
Code de la taxe à l'importation: 84622210
Autres caractéristiques:
- Base apte pour transpalette pour transporter facilement la machine sur le lieu de travail ou de rangement.
- La machine est envoyée complètement montée.
- Emballage sur palette en bois et en caisse de carton triple couche apte pour le transport maritime.
- En option: Emballage complètement en bois traité NIMF15.
Utilisations de la machine Presse plieuse hydraulique horizontale PP200CNC
Les utilisations de la Presse Plieuse horizontale PP200CNC NARGESA sont multiples. La grande quantité d'outils qui la complète permet d'effectuer de multiples opérations sur différentes sortes de matériaux et de profilés. Plier et cintrer des platines avec la presse horizontale permet de fabriquer des pièces totalement fermées. Des pièces complexes qui sont difficiles à réaliser avec d'autres machines. Redresser et plier de grands profilés pour mettre en forme des châssis d'autobus, des prototypes avec des courbures et des plis complexes, pour redresser des profilés défectueux... Couper des platines, des rambardes ou des plaquettes de manière beaucoup plus rapide que n'importe quelle scie. Poinçonner, trouer, perforer ou estamper des platines, pour fabriquer des trous dans des grilles, des portes, des fenêtres ou autres pièces. Couper et mettre en forme est une autre des fonctions de cette presse polyvalente horizontale, pour la fabrication de brides et colliers de fixation de tubes. Evaser un tube ou un bec pour pouvoir l'assembler et ensuite le souder pour fabriquet des tuyaux d'échappement, des distributeurs de pompes à eau, du mobilier métallique. des balustrades en tube... Elargir ou réduire les extrémités d'un tube permet d'assembler différents becs pour fabriquer des lits, des lits superposés, des chaises, des systèmes d'arrosages, des tentes, des hivernacles... Plier et courber des barres massives pour fabriquer des crochets de toutes sortes, des chaînes, des maillons. Mettre en formes des barreaux de tubes massifs en carré ou en rond, pour la fabrication de pièces pour la forge à froid, balustrades, grilles, portails, portes, rambardes... La fabrication de charnières est une autre des applications très utilisée pour ce type de presse hydraulique. Comme vous pouvez le constater, les utilisations de la robuste presse plieuse horizontale Nargesa PP200CNC sont vraiment illimitées.
