NOVA Premsa Plegadora Horitzontal Nargesa PP200CNC de 20 tones. Inclou Panell de Control CNC amb la darrera tecnologia 4.0, per a una regulació més còmoda i precisa. Ens permet doblegar, plegar, corbar, tallar, conformar en fred, eixamplar i reduir, esbocar, embotir, acoblar... amb la màxima precisió i rapidesa
La versatilitat de la millor Premsa Plegadora Horitzontal Nargesa PP200CNC permet realitzar gran quantitat de peces de forja i operacions en tot tipus de material: tub, platina, nombrosos perfils, barres... Les operacions de plegat amb les premses plegadores horitzontals permeten doblegar completament figures o peces, a diferència de lesplegadores de platina convencionals. El corbat de tub buit en radis fixos fins a 150º és una altra de les virtuts d'aquestes premses. Eixamplar i reduir el tub en els extrems per poder realitzar peces que s'encaixin o es soldin a posterior. Tallar, perforar i encunyar les platines converteixen la premsa plegadora horitzontal en una cisalla punxonadora. Moltes empreses utilitzen aquestes premses per redreçar i conformar diferents tipus de perfils. Solució per corbar diferents perfils amb radis concrets i els extrems rectes, com la fabricació d'abraçadores i brides. Esbocar tub per acoblar un amb un altre a 90º. El món de la forja en fred utilitza les premses horitzontals per fabricar i conformar diferents formes de barrots...
La seva robustesa, versatilitat, fàcil ús i Tecnologia 4.0 la converteixen en una màquina premsa plegadora horitzontal indispensable per a la metal·lúrgia.
Tots els productes Nargesa s'adapten a les normes CE de fabricació de maquinària industrial.
Característiques tècniques
La Premsa Plegadora Horitzontal PP200CNC hidràulica està fabricada en un monobloc d'acer soldat, estabilitzat i mecanitzat de 60 mm de gruix. La seva robustesa, versatilitat i fàcil ús són tres de les millors virtuts de la nostra premsa horitzontal.
AVANTATGES
- NOU Panell de Control ESA S625: Molt intuïtiu i fàcil d'utilitzar, amb la darrera tecnologia 4.0 i una regulació més còmoda i precisa.
- El nou mode ECO dels nostres productes més recents permet estalviar energia i contribuir a la conservació del medi ambient.
En l'actualitat, coneixem l'enorme importància de l'estalvi d'energia. És per això que la nostra nova maquinaria incorpora un "mode ECO" que desconnecta de forma automàtica les parts elèctriques que generen un major consum d'energia si es detecta un període d'inactivitat. Així, quan és necessari reiniciar la producció, només pressionant el pedal es pot continuar treballant.
Pensem que aquesta característica és de vital importància tant per a l'estàlvi dels nostres clients com per a la sostenibilitat del nostre planeta, ja que som una empresa molt compromesa amb el medi ambient. - Ràpida posada en marxa: La màquina s'envia completament muntada, solament és necessari connectar-la a la xarxa elèctrica i treballar.
- Versatilitat: La Nargesa PP200CNC conté un gran catàleg de matrius opcionals. (Vegeu a peu de pàgina a accessoris opcionals i vídeo demostratiu).
- Fàcil fabricació d'utillatges: El mateix client o qualsevol matricer pot fabricar troquels o matrius.
- Plegat sense risc de danyar els punxons i les matrius amb materials gruixuts a diferència de les plegadores convencionals.
- Plegat de platines i xapes en formes completament tancades. La concepció de la premsa plana horitzontal permet realitzar plegats impossibles d'executar amb una plegadora convencional.
- Canvi ràpid d'eina, punxó, matriu o troquel: El canvi no supera en la majoria de les ocasions els 30 segons.
ACCESSORIS INCLOSOS: La premsa plegadora horitzontal PP200 inclou la matriu completa de plegat amb 4 V. (Vegeu a peu de pàgina a accessoris de sèrie).
Característiques Tècniques de la Premsa Plegadora
- Força de treball: 20.000 Kg (200 KN).
- Velocitat de treball: 9,8 mm/s.
- Velocitat de reculada: 35 mm/s.
- Carrera màxima: 250 mm.
- Repetitivitat: 0,05 mm.
- "ECO mode" Start/Stop en període d'inactivitat.
- Control CNC ESA S625
- Tecnologia 4.0.
- Emmagatzematge de fins a 10.000 programes.
- Programació de 50 angles diferents a la mateixa peça.
- Programació en mm o en polzades.
- Biblioteca de matrius i punxons.
- Programació en més de 20 idiomes.
- Control automàtic d'angle a plegar en graus.
- Mode de funcionament manual o automàtic.
- Correcció elàstica (springback) automàtica.
- Comptador de peces.
- Diagnòstic d'alarmes en pantalla.
- Avís automàtic del manteniment preventiu.
- Connexió remota inclosa.
- Pantalla tàctil a color de 7"
- Pedal doble d'accionament sostingut per seguretat.
- Pistó guiat mecànicament.
- Regulador de pressió.
- Mesures de la taula: 600x1170 mm.
- Altura de treball: 950 mm.
- Potencia motor: 2.2 KW/3 CV a 1400 r.p.m.
- Tensió elèctrica: 230/400 V trifàsica.
- Intensitat: 9/5 A.
- Pressió hidràulica: 50 a 215 Kg/cm2.
- Bomba hidràulica: 7,5 litres/minut.
- Capacitat dipòsit: 27 litres.
- Prestatgeria portamatrius inclosa.
- Bancada inferior paletitzada per poder transportar fàcilment la màquina al lloc de treball o emmagatzemar.
- La màquina s'envia completament muntada.
- Embalatge inclòs: Palet de fusta NIMF15 i caixa de cartró de 3 capes apta per al transport marítim.
Tots els nostres productes estan fabricats en les nostres instal·lacions a Espanya. Els components hidràulics i electrònics són completament estàndard i de les millors marques de primer ordre Europeu, amb servei tècnic a tot el món: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...
Exemples de treball realitzats amb Premsa plegadora horitzontal PP200CNC
Accessoris opcionals per a Premsa plegadora horitzontal PP200CNC
Matriu de tallar passamà 100x10mm PP200
Matriu de tallar platina o passamà fins a 100mm per un espessor màxim de 10mm en acer.
REF: 140-16-01-00014
LONGITUD MÀXIMA DE TALL: 100mm
ESPESSOR MÀXIM DE TALL: 10mm
PES: 23 Kg
Utillatge opcional.
Portapunxons Promecam PP200
Porta punxons per a tot tipus de punxons de plegadora Promecam.
REF: 140-16-01-00023
LONGITUD MÀXIMA DE PLEGAT: 161mm
Compatible amb qualsevol punxó Promecam.
PES: 14Kg
Utillatge opcional.
Baixa (1.17 MB)
Porta-Promecam invertit PP200
Porta punxons per a tot tipus de punxons de plegadora Promecam amb posició invertida.
REF: 140-16-01-00039
LONGITUD MÀXIMA DE PLEGAT: 161mm
Compatible amb qualsevol punxó Promecam.
PES: 19,8 Kg.
Utillatge opcional.
Punxons Promecam PP200
Punxons Promecam de diferents formes per doblegar i fabricar peces complexes. Hi ha moltes altres formes, consulti amb el fabricant.
Nº1 Punxó Promecam PS.135.85.R08 PP200
REF: 140-16-01-00030
LONGITUD DE PLEGAT: 161mm
PES: 3,2 Kg.
Nº2 Punxó Promecam PS.134.30.R08 PP200
REF: 140-16-01-00032
LONGITUD DE PLEGAT: 161mm
PES: 2,7Kg.
Nº3 Punxó Promecam P.95.35.R5 PP200
REF: 140-16-01-00031
LONGITUD DE PLEGAT: 161mm
PES: 2,3Kg.
Nº4 Punxón Promecam PK.135.85.R08 PP200
REF:140-16-01-00038
LONGITUD DE PLEGAT: 161mm
PES: 4,4Kg.
Utillatge opcional.
Punxons especials PP200
Punxons de plegat per doblegar peces especials de tamanys reduïts o plegats fins a 30 graus.
Nº1 Punxó Plegat D70 30º PP200
REF: 140-16-01-00025
LONGITUD MAX. PLEGAT: 100mm
GRAUS DEL PUNXÓ: 30º
DIÀMETRE DEL PUNXÓ: 70mm
Nº2 Punxó Plegat D40 80º PP200
REF: 140-16-01-00026
LONGITUD MAX. PLEGAT: 60mm
GRAUS DEL PUNXÓ: 80º
DIÀMETRE DEL PUNXÓ: 40mm
Nº3 Punxó Plegat D22 80º PP200
REF: 140-16-01-00027
LONGITUD MAX. PLEGAT: 60mm
GRAUS DEL PUNXÓ: 80º
DIÀMETRE DEL PUNXÓ: 22mm
PES: 3Kg cada unitat aproximadament.
Utillatge opcional.
Matrius plegar xapa gruixuda PP200
Matrius Promecam de diferents obertures per doblegar xapes o passamans de grans espessors fins a 15mm, per a espessors superiors consultar amb el fabricant.
Nº1 Matriu Plegat T80.25.35 PP200
REF: 140-16-01-00036
LONGITUD DE PLEGAT: 161mm
ESPESSOR: De 1,5 a 5mm
PES: 4Kg.
Nº2 Matriu Plegat M75-85-63 PP200
REF: 140-16-01-00033
LONGITUD DE PLEGAT: 161mm
ESPESSOR: De 5 a 10mm
PES: 5Kg.
Nº3 Matriu Plegat M80-85-80 PP200
REF: 140-16-01-00034
LONGITUD DE PLEGAT: 161mm
ESPESSOR: De 6 a 12mm
PES: 6Kg.
Nº4 Matriu Plegat M95-80-100 PP200
REF: 140-16-01-00035
LONGITUD DE PLEGAT: 161mm
ESPESSOR: De 8 a 15mm
PES: 9Kg.
Utillatge opcional.
Matriu conformat barra 01 PP200
Matriu per conformar barrots de forja en fred per a reixes, portals, tanques, voltes, baranes... Per a altres formes o capacitats consultar amb el fabricant.
REF: 140-16-01-00001
AMPLE MÀXIM: 20mm
GRUIX: 4, 5, 6, 8mm
LONGITUD MATRIU: 656mm
PES: 21 Kg
Utillatge opcional.
Matriu conformat barra 04 PP200
Matriu per conformar barrots de forja en fred per a reixes, portals, tanques, voltes, baranes, etc... Per a altres formes o capacitats consultar amb el fabricant.
REF:140-16-01-00004
MESURES EN QUADRAT: 5, 6, 8, 10, 12, 14, 16, 18mm
LONGITUD MATRIU: 600mm
PES: 20,5 Kg
Utillatge opcional.
Matriu conformat barra 08 PP200
Matriu per conformar barrots de forja en fred per a reixes, portals, tanques, voltes, baranes, etc... Per a altres formes o capacitats consultar amb el fabricant.
REF:140-16-01-00008
AMPLE MÀXIM: 20mm
GRUIX: 4, 5, 6, 8mm
LONGITUD MATRIU: 650mm
PES: 19,5 kg
Utillatge opcional.
Matriu conformat barra 09 PP200
Matriu per conformar barrots de forja en fred per a reixes, portals, tanques, voltes, baranes, etc... Per a altres formes o capacitats consultar amb el fabricant.
REF:140-16-01-00009
MESURES EN QUADRAT: 5,6,8,10,12mm
LONGITUD MATRIU: 522mm
PES: 22 Kg
Utillatge opcional.
Matriu conformat barra 10 PP200
Matriu per conformar barrots de forja en fred per a reixes, anomenat pit de colom. Per a altres formes o capacitats consultar amb el fabricant.
REF: 140-16-01-00010
MESURES EN QUADRAT: 12mm
LONGITUD MATRIU: 1165mm
PES: 50Kg
Utillatge opcional.
Matriu conformat barra 11 PP200
Matriu per conformar barrots de forja en fred per a reixes, portals, tanques, voltes, baranes, etc... Per a altres formes o capacitats consultar amb el fabricant.
REF:140-16-01-00011
MESURES EN QUADRAT: 6, 8, 10, 12mm
LONGITUD MATRIU: 760mm
PES: 32,5 Kg
Utillatge opcional.
Matriu conformat barra 20 PP200
Matriu per conformar barrots de forja en fred per a reixes, portals, tanques, voltes, baranes, etc... Per a altres formes o capacitats consultar amb el fabricant.
REF:140-16-01-00020
MESURES EN QUADRAT: 12x12mm
MESURES CIRCUMFERÈNCIA: 90mm
PES: 11 Kg
Utillatge opcional.
Adaptador matriu conformat PP200
Adaptador per a les matrius de conformat. Intercanviable i compatible amb cadascuna de les diferents matrius de conformat de barrots. És imprescindible adquirir mínim un adaptador per poder treballar amb les matrius especificades.
REF: 140-16-01-00029
PES: 3,1kg
Utillatge opcional solament matrius conformat barrots.
Matriu conformar grapes barrots PP200
Matriu per fabricar les grapes utilitzades per unir diferents barrots de forja sense necessitat de soldadura.
REF: 140-16-01-00028
CAPACITAT MÀXIMA: 25x5mm
PES: 9 Kg
Utillatge opcional.
Baixa (1.55 MB)
Matriu conformar barrots de reixa trenats PP200
Matriu de doblegar xapa, passamà o quadrat per realitzar un bonic trenat. Molt utilitzat en tanques i reixes.
Per passamà de 6, 12 i 14mm. (Per altres mides consulti amb el fabricant)
REF:140-16-01-00013
CAPACITAT MAX: Quadrat de 14mm
CAPACITAT MIN: Xapa de 2x40mm
PES: 18 Kg
Utillatge opcional.
Baixa (1.59 MB)
Matriu anelles PP200
Matriu per conformar cèrcols o barana anglesa en passamà, utilitzat com a peça de forja ornamental en reixes, portals, tanques, voltes, etc... per a la unió entre barrots. Per a altres mesures i aplicacions consultar amb el fabricant.
REF:140-16-01-00003
AMPLE MÀXIM: 50mm
ESPESSOR: 6mm
MESURES EXTERIORS: 90mm
PES: 9.3 Kg
Per altres mides consultar amb el fabricant
Utillatge opcional.
Baixa (1.57 MB)
Matriu de punxonar PP200
Matriu porta punxons, compatible amb punxons marca Nargesa.
REF: 140-16-01-00022
ESCOT: 54mm
DISTÀNCIA LLIURE PER L'ÚTIL: 95mm
CAPACITAT MÀX. PUNXONAT RODÓ: 43mm
CAPACITAT MÀX. PUNXONAT QUADRAT: 35mm
CAPACITAT MÀX. PUNX. RECTANGULAR: 20X34mm
CAPACITAT MÀX. PUNX. OVALAT: 21X40mm
Sempre depenent del gruix a perforar.
PES: 52Kg
Utillatge opcional.
Punxons i matrius rodons, quadrats, ovalats, rectangulars PP200
A Nargesa disposem d'un ampli catàleg de punxons i matrius de tot tipus. Si la mesura que desitja el client no està en llistat, la fabriquem. En el PDF podrà veure tots els tipus i mesures de les quals disposem.
Utillatge opcional.
Baixa (514.59 KB)
Matriu d'esbocar tub PP200
Matrius d'esbocar tub de Ø16 a Ø50mm. Consisteix a retallar l'extrem d'un tub per a la seva unió amb un altre de manera perpendicular. En el PDF podrà veure tots els tipus i mesures de les quals disposem.
Utillatge opcional
Baixa (436.31 KB)
Matriu arrodonir cantonades PP200
Matriu per arrodonir les cantonades de la xapa en diferents ràdios. En el PDF podrà veure tots els tipus i mesures de les quals disposem.
Utillatge opcional.
Baixa (371.18 KB)
Matrius d'orelletes PP200
Matriu per fabricar tot tipus d'orelletes, amb o sense forat, rectes o arrodonides... Molt utilitzades per a abraçadores, suports etc. Partint d'un fleix de xapa, a cada cop surt una peça de la longitud que es desitgi. En el PDF podrà veure tots els tipus i mesures de les quals disposem.
Utillatge opcional.
Baixa (364.88 KB)
Matriu conformar abraçadores PP200
Matriu per conformar abraçadores de tot tipus. Aquest utillatge es fabrica segons necessitats del client. Per a la seva fabricació són necessaris els plànols o peça de mostra.
REF: 140-16-01-00024
CAPACITAT MAX: 100x4mm
Utillatge opcional no estàndard.
Matriu per conformar extrems de tubs PP200
Matriu base per modificar els extrems dels tubs per al seu acoblament. Pot realitzar tot tipus de formes i pestanyes en dependència de les necessitats del client. Per formes especials consultar amb el fabricant.
REF: 140-16-01-00016
PES: 110 Kg aprox.
Utillatge opcional.
Útil de reducció de diàmetre PP200
Format pel Con de reducció, el Porta pinça per reduir tub i la Pinça reductora.
Aquests accessoris s'acoblen a la Matriu per conformar extrems de tubs, per a realitzar l'operació de reduir els extrems dels tubs, per al seu acoblament.
En el següent pdf es mostren les diferents mides:
Baixa (362.66 KB)
Útil d'expansió de diàmetre PP200
Format pel Porta pinça per expandir tub, el mandril i la Pinça expansora.
Aquests accessoris s'acoblen a la Matriu per conformar extrems de tubs, per a realitzar l'operació d'expandir els extrems dels tubs i poder encaixar-los.
En el següent pdf es mostren les diferents mesures:
Baixa (322.69 KB)
Matriu corbar perfils en grans radis PP200
Matriu per conformar corbes en passamà, tubs, massissos o perfils en grans radis. Ideal per corbar sèries petites o peces úniques sense necessitat de motlles a mida.
REF: 140-16-01-00006
CAPACITAT MAX MASSÍS: 40mm o 1 1/2"
CAPACITAT MAX TUB: 80x80 mm o 3"
DIÀMETRE MIN: 300mm.
DIÀMETRE MAX: No hi ha màxim.
Utillatge opcional.
Matriu redreçar perfils PP200
Matriu que s'utilitza per redreçar perfils o peces. Ajustable a diferents capacitats en funció del perfil.
REF: 140-16-01-00017
CAPACITAT MAX: H 150mm
PES: 72Kg.
Utillatge opcional.
Matriu de corbar tub quadrat o rectangular PP200
Matriu per doblegar tub o massís quadrat amb un radi determinat i a uns graus concrets. Per a la seva fabricació són necessaris els plànols o peça de mostra.
REF: 140-16-01-00015
CAPACITAT MAX: 30mm o 1 '1/4 x 3 mm de gruix
CORBAT MAX: 120º - 150º
Utillatge opcional no estàndard.
Accessoris inclosos per a Premsa plegadora horitzontal PP200CNC
MATRIU DE PLEGAR A 161 mm. V 16,22,35,50 mm. PP200
Matriu de plegar o doblegar fins a 161mm amb 4 obertures (16, 22, 35, 50mm ) i un punxó de 80º. Aquest, permet plegar xapa d'1 mm fins a 8 mmm. El Punxó de diàmetre exterior de 70 mm permet realitzar figures completament tancades de fins a un mínim de 75mm d'ala interior.
V 16: Xapa d'1 a 3 mm
V 22: Xapa de 2 a 4 mm
V 35: Xapa de 3 a 6 mm
V 50: Xapa de 4 a 8 mm
LONGITUD MÀXIMA DE PLEGAT: 161mm
GRUIX MÀXIM DE PLEGAT: 8mm
Utillatge de sèrie servit amb la màquina
Baixa (424.88 KB)
Baixa (1.82 MB)
+ Info per a Premsa plegadora horitzontal PP200CNC
PANELL DE CONTROL ESA S625
Les Premses plegadores horitzontals Nargesa porten un control amb pantalla tàctil a color de 7”, molt intuïtiu i fàcil d'utilitzar, amb la darrera tecnologia 4.0 i una regulació més còmoda i precisa.
Només cal introduir el material, l'espessor, l'angle de plegat, triar el punxó i la matriu de la biblioteca i el control programa la resta de paràmetres automàticament.
Aquestes són algunes de les prestacions més rellevants del control esmentat.
- Emmagatzematge de fins a 10.000 programes.
- Programació de fins a 50 angles diferents a la mateixa peça.
- Programació de mesures en polzades o en mil·límetres.
- Biblioteca de matrius i punxons disponibles amb possibilitat de programar-ne de noves.
- Biblioteca de materials i gruixos disponibles amb possibilitat de programar noves opcions.
- El CNC se serveix en més de 20 idiomes diferents.
- Control automàtic de l'angle que cal plegar, en graus.
- Velocitat de treball de 9,8 mm/s i velocitat de retrocés de 35 mm/s.
- Mode de funcionament manual o automàtic.
- Correcció de la recuperació elàstica (springback) Automàtica.
- Comptador de peces.
- Tecnologia 4.0
- Diagnòstic dalarmes en pantalla.
- Avís del manteniment preventiu.
- Possibilitat de connectar-se remotament per part del fabricant sense ser-hi present.
- Resolució de la pantalla tàctil a color de 7” 800x480.
- Disc de silici de 128MB.
- 2 Entrades analògiques, resolució de 12 bits.
- 16 entrades digitals (24 Vdc).
- 16 sortides digitals (24 Vcc, 0,7 A max.) Protegides contra sobrecàrregues i curtcircuits.
- 1 port sèrie RS232.
- 1 port CAN amb 9 contactes SubD F connector.
- Font d'alimentació 24Vdc.
- 1 port USB.
- 1 port Ethernet.
Dimensions de la màquina Premsa plegadora horitzontal PP200CNC
Dimensions de la màquina: 660x1180x1130 mm.
Pes: 665 Kg.
Codi Aranzelari: 84622210
Altres característiques:
- Bancada paletitzada per transportar fàcilment la màquina al lloc de treball o emmagatzemar.
- La màquina s'envia completament muntada.
Característiques de l'embalatge Premsa plegadora horitzontal PP200CNC
Nº Paquets: 1
Ample: 930 mm.
Fons: 1300 mm.
Alt: 1500 mm.
Volum: 1,81 m3
Pes Net: 665 Kg.
Pes Brut: 712 Kg.
Codi Aranzelari: 84622210
Altres característiques:
- Bancada paletitzada per transportar fàcilment la màquina al lloc de treball o emmagatzemar.
- La màquina s'envia completament muntada.
- Embalatge amb palet de ferro i caixa de cartró de 3 capes apta per al transport marítim.
- Opcional: Embalatge complet de fusta NIMF15.
Usos de la màquina Premsa plegadora horitzontal PP200CNC
Els usos de la Premsa Plegadora horitzontal PP200CNC Nargesa són molts. La gran quantitat d'utillatges que la complementen permeten realitzar múltiples operacions en diferents tipus de materials i diferents tipus de perfils. Plegar i doblegar platines amb la premsa horitzontal permet fabricar peces totalment tancades. Peces complexes que amb altres màquines són de difícil execució. Doblegar i corbar tubs buits a diferents graus per fabricar taules, cadires, escales de piscina, proteccions de cotxes, antibolcada, paracops, proteccions d'aparcaments i garatges, tubs d'escapament, maquines de gimnàs etc... Redreçar i doblegar grans perfils per conformar xassís d'autobusos, prototips amb corbes complexes, redreçar perfils defectuosos... Tallar platines o passamà d'una forma molt més ràpida que qualsevol tipus de serra. Punxonar, foradar, perforar o encunyar platina per fabricar els forats de les reixes, portes, finestres i altres peces. Tallar i conformar és una altra de les funcions d'aquesta versàtil premsa conformadora horitzontal per a la fabricació de brides i abraçadores per a la subjecció de tubs. Esbocar tub per al seu assemblatge i posterior soldadura per fabricar tubs d'escapament, distribuïdors de bombes d'aigua, mobiliari metàl·lic, baranes en tub... Eixamplar i reduir els extrems del tub permet unir-los per fabricar lliteres, llits, cadires, sistemes de reg, carpes, hivernacles, etc.. Doblegar i corbar barres massisses per fabricar ganxos de tot tipus, cadena, baules. Conformar barrots de tub massís en quadrat o rodó per a la fabricació de peces per la forja en fred, baranes, reixes, portals, portes... La fabricació de frontisses és una altra aplicació molt utilitzada en aquest tipus de premsa hidràulica. Com poden apreciar els usos de la robusta premsa plegadora horitzontal Nargesa PP200CNC són realment il·limitats.
-
Punxonadora hidràulica MX700
Anar al producte -

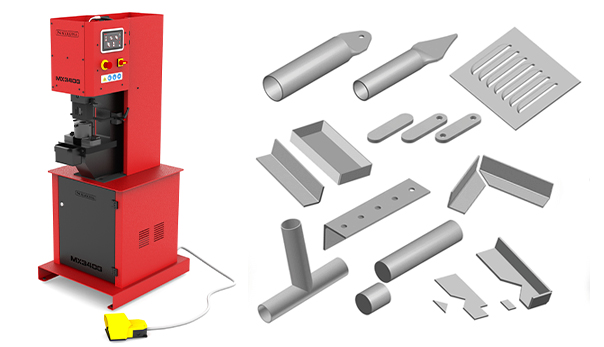

Punxonadora hidràulica MX340G
Anar al producte -
Corbadora De Tubs i Perfils MC400
Anar al producte -
Torsionadora de Forja MT500A
Anar al producte
