Примеры работ, выполненных с Горизонтальный гибочный пресс PP200ЧПУ
НОВЫЙ Горизонтальный гидравлический гибочный пресс PP200ЧПУ с усилием 20 тонн. Включает Панель Управления ЧПУ с новейшей технологией 4.0 для более удобного и точного управления. Станок позволяет гнуть,сгибать, выполнять холодную формовку, расширять и сужать,обрезать, вырезать, развальцовывать, соединять ... с максимальной точностью и скоростью
Универсальность лучшего горизонтального гидравлического гибочного пресса Nargesa PP200ЧПУ позволяет изготавливать большое количество кованых деталей и выполнять все виды обработки труб, полосового металла, профилей, прутков. Комбинируя вальцовку со станками горячей ковки, становится возможным полностью согнуть деталь или отдельные элементы , в отличие от традиционных гибочный станков для полосовой стали. Расширение и сужение торцов труб, которые позже будут подгоняться или свариваться. Резка, пробивка отверстий и штамповка полосового металла или металлических листов превращает горизонтальный гибочный станок в дыропробивной пресс.
Многие мастерские используют данные прессы для выпрямления и придания формы различных видам профилей. Использование данного станка является отличным решением для гибки различных профилей под различным углом, не деформируя торцы заготовки, например, при изготовлении ручек и фланцев. Врезка трубы в трубу под углом 90 градусов. В холодной ковке используются горизонтальные прессы для создания различных форм балясин.
Его надежность, универсальность, простота использования и Технология 4.0 делают этот горизонтальный гибочный пресс незаменимым в металлургии.
Сертификация согласно нормам Европейского Союза (СЕ) в производстве промышленного оборудования.
Наши клиенты говорят
-
Мы очень довольны нашим новым приобретением, Горизонтальный гидравлический гибочный пресс PP200ЧПУ Nargesa, который позволит нам гнуть, складывать, резать, формировать на холоде, расширять и уменьшать, фланцевать, штамповать, собирать... Мы выросли в обслуживании наших клиентов и в работе, которую мы можем с ним выполнять!
— Francisco Manuel Bergera - менеджер at Ingeniería Iradi S.L.U. (Испания)
Технические характеристики
Горизонтальный гидравлический гибочный пресс PP200ЧПУ изготовлен в виде моноблока из 60-миллиметровой сварной стали, термически и механически обработанной. Надежность, универсальность и простота в использовании – три лучших характеристики нашего гидравлического горизонтального гибочного пресса.
ПРЕИМУЩЕСТВА
- НОВАЯ Панель Управления ESA S625: Интуитивно понятна и проста в использовании, с новейшей технологией 4.0 и более точным и удобным регулированием.
- Новый режим работы «ЭКО» нашего оборудования экономит энергию и способствует сохранению окружающей среды.
Сейчас как никогда имеет огромное значение снижение электроэнергии. Вот почему наше новое оборудование включает в себя «режим ЭКО», который автоматически отключает электрические компоненты, которые потребляют больше энергии, в случае обнаружения системой периода простоя. Таким образом, когда необходимо возобновить производство, все, что вам нужно сделать, это нажать на педаль, чтобы продолжить работу.
Мы считаем, что эта характеристика имеет жизненно важное значение как для экономии наших клиентов, так и для устойчивого развития нашей планеты, поскольку мы являемся компанией, которая заботиться об окружающей среде. - Быстрый запуск: Станок поставляется в полностью собранном виде, необходимо только подключить его к электрической сети и начать работу.
- Универсальность: Станок Nargesa PP200ЧПУ имеет каталог с большим выбором дополнительного набора инструментов. (см. раздел "Дополнительное оборудование" внизу страницы и демонстрационное видео).
- Простое изготовление инструментов: сам заказчик или любая слесарная мастерская может изготовить матрицы и пуансоны.
- Сгибание без риска повреждения пуансонов и матриц при работе с толстыми материалами, в отличие от традиционных листогибочных прессов.
- Скручивание и сгибание металлических листов в совершенно закрытые формы. Данный горизонтальный гибочный пресс позволяет осуществлять работы по гибке металла, которые невозможны на традиционных листогибочных прессах.
- Быстрая смена инструмента, пуансонов и матриц: в большинстве случаев смена инструмента не займет больше 30 секунд.
СТАНДАРТНОЕ ОБОРУДОВАНИЕ: В комплектацию входит полная матрица из 4 форм для гибки. (см. раздел "Стандартное оборудование" внизу страницы).
Технические характеристики горизонтального гидравлического гибочного пресса:
- Усиление: 20.000 Т.
- Скорость работы: 9,8 мм / сек.
- Скорость возврата: 35 мм/сек.
- Максимальная длина хода гидроцилиндра 250 мм.
- Периодичность: 0,05 мм.
- «Режим ЭКО» Автоматическое отключение и включение в периоды простоя.
- Панель Управления ESA S625
- Технология 4.0
- Возможность сохранения до 10 000 программ.
- Программирование до 50 различных углов в одном изделии
- Программирование измерений в дюймах или миллиметрах
- Библиотека доступных матриц и пуансонов
- ЧПУ управление более чем на 20 разных языках
- Автоматический контроль угла гиба в градусах.
- Ручной или автоматической режим работы.
- Автоматическая коррекция пружинного восстановления металла (springback).
- Счетчик деталей.
- Предупреждение о диагностике на экране.
- Предупреждение о профилактике.
- Возможность удаленного подключения
- Разрешение цветного сенсорного экрана 7” 800x480.
- Блокировочная педаль безопасности двойного действия.
- Механически управляемый поршень гидроцилиндра.
- Регулятор давления.
- Размеры столешницы: 600x1170 мм.
- Рабочая высота: 950 мм.
- Мощность двигателя: 2.2 кВт, л.с. 1400 об/мин.
- Напряжение: трехфазное 230/400 Вольт.
- Сила тока: 9/5 А.
- Гидравлическое давление: 50 атм. 215 кг/кв. см.
- Гидравлический насос: 7,5 л/мин.
- Емкость бака: 27 литров.
- В комплект оснастки включена полочка для хранения матриц.
- Нижняя станина на поддоне для легкой транспортировки станка на рабочее место или место хранения.
- Станок поставляется полностью собранным.
- Поддон сделан из обработанной по международному стандарту IPSM15 древесины и 3х-слойного картона для удобства при морских перевозках.
Все наши станки производятся на наших предприятиях в Испании. Гидравлические и электронные компоненты стандартные и производятся ведущими европейскими брендами - Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato и т.д., с сервисными центрами по всему миру.
Дополнительные аксессуары для Горизонтальный гидравлический гибочный пресс PP200ЧПУ
НОВЫЙ упор PP200CNC
НОВЫЙ упор — это аксессуар, разработанный и изготовленный для максимально эффективного использования Горизонтальный гидравлический гибочный пресс PP200ЧПУ. Этот упор для горизонтального гибочного пресса Nargesa PP200ЧПУ обеспечивает повышение производительности и сокращение времени позиционирования в различных рабочих циклах. Эта инновационная конструкция обеспечивает возможность автоматического позиционирования оси «X» во время различных операций, запрограммированных и рассчитанных с помощью системы ЧПУ ESA S625. Такой подход способствует повышению как эксплуатационных характеристик, так и качества выполняемых работ на данном станке. Использование упора на станке PP200CNC позволяет изготавливать детали как по отдельности, так и серийно со значительно более высокой точностью, скоростью и повторяемостью по сравнению с традиционными ручными методами.
REF: 140-16-01-50000
Матрица для резки полосы 100x10мм PP200
Инструмент для резки металлической полосы и металлического листа до 100мм с максимальной толщиной 10 мм конструкционной мягкой стали.
REF:140-16-01-00014
МАКСИМАЛЬНАЯ ДЛИНА РЕЗА: 100мм
МАКСИМАЛЬНАЯ ТОЛЩИНА РЕЗА: 10мм
ВЕС: 23 Кг.
Дополнительное оборудование.
Пуансон Promecam PP200
Инструмент марки Promecam для гибки или сгибания заготовки.
REF: 140-16-01-00023
МАКСИМАЛЬНАЯ ДЛИНА СГИБА: 161мм
ДЛИНА (L): 276мм
Совместим с любым пуансоном Promecam.
ВЕС: 14Кг
Дополнительное оборудование.
Скачать (1.17 МБ)
перевернутый promecam-держатель PP200
Инструмент марки Promecam для гибки или сгибания заготовки с перевернутым положением.
REF: 140-16-01-00039
МАКСИМАЛЬНАЯ ДЛИНА СГИБА: 161мм
Совместим с любым пуансоном Promecam.
ВЕС: 19,8 Кг
Дополнительное оборудование.
Пуансоны Promecam PP200
Пуансоны Promecam различных размеров для гибки и изготовления сложных форм. Существует гораздо больше форм, пожалуйста, свяжитесь с производителем.
Nº1 Пуансон Promecam PS.135.85.R08 PP200
REF: 140-16-01-00030
ДЛИНА СГИБА: 161мм
ВЕС: 3,2 Кг.
Nº2 Пуансон Promecam PS.134.30.R08 PP200
REF: 140-16-01-00032
ДЛИНА СГИБА: 161мм
ВЕС: 2,7кг.
Nº3 Пуансон Promecam P.95.35.R5 PP200
REF: 140-16-01-00031
ДЛИНА СГИБА: 161мм
ВЕС: 2,3 Кг.
Nº4 Пуансон Promecam PK.135.85.R08 PP200
REF:140-16-01-00038
ДЛИНА СГИБА: 161мм
ВЕС: 4,4 Кг.
Дополнительное оборудование.
Пуансоны Promecam PP200
Пуансоны Promecam различных размеров для гибки и изготовления сложных форм. Существует гораздо больше форм, пожалуйста, свяжитесь с производителем.
Nº1 Пуансон Promecam PS.135.85.R08 PP200
REF: 140-16-01-00030
ДЛИНА СГИБА: 161мм
ВЕС: 3,2 Кг.
Nº2 Пуансон Promecam PS.134.30.R08 PP200
REF: 140-16-01-00032
ДЛИНА СГИБА: 161мм
ВЕС: 2,7кг.
Nº3 Пуансон Promecam P.95.35.R5 PP200
REF: 140-16-01-00031
ДЛИНА СГИБА: 161мм
ВЕС: 2,3 Кг.
Nº4 Пуансон Promecam PK.135.85.R08 PP200
REF:140-16-01-00038
ДЛИНА СГИБА: 161мм
ВЕС: 4,4 Кг.
Дополнительное оборудование.
Пуансоны Promecam PP200
Пуансоны Promecam для гибки и изготовления сложных деталей. Существует множество других форм, пожалуйста, обратитесь к производителю.
АРТИКУЛ: 140-16-01-00032
ДЛИНА ГНУТИЯ: 161 мм
ВЕС: 2,7 кг.
Дополнительная оснастка
Пуансоны Promecam PP200
Пуансоны Promecam различных размеров для гибки и изготовления сложных форм. Существует гораздо больше форм, пожалуйста, свяжитесь с производителем.
Nº1 Пуансон Promecam PS.135.85.R08 PP200
REF: 140-16-01-00030
ДЛИНА СГИБА: 161мм
ВЕС: 3,2 Кг.
Nº2 Пуансон Promecam PS.134.30.R08 PP200
REF: 140-16-01-00032
ДЛИНА СГИБА: 161мм
ВЕС: 2,7кг.
Nº3 Пуансон Promecam P.95.35.R5 PP200
REF: 140-16-01-00031
ДЛИНА СГИБА: 161мм
ВЕС: 2,3 Кг.
Nº4 Пуансон Promecam PK.135.85.R08 PP200
REF:140-16-01-00038
ДЛИНА СГИБА: 161мм
ВЕС: 4,4 Кг.
Дополнительное оборудование.
Гибочный пуансон P.70.30.R1,5
Пуансоны для гибки специальных частей детали небольших размеров или гибка до 30º.

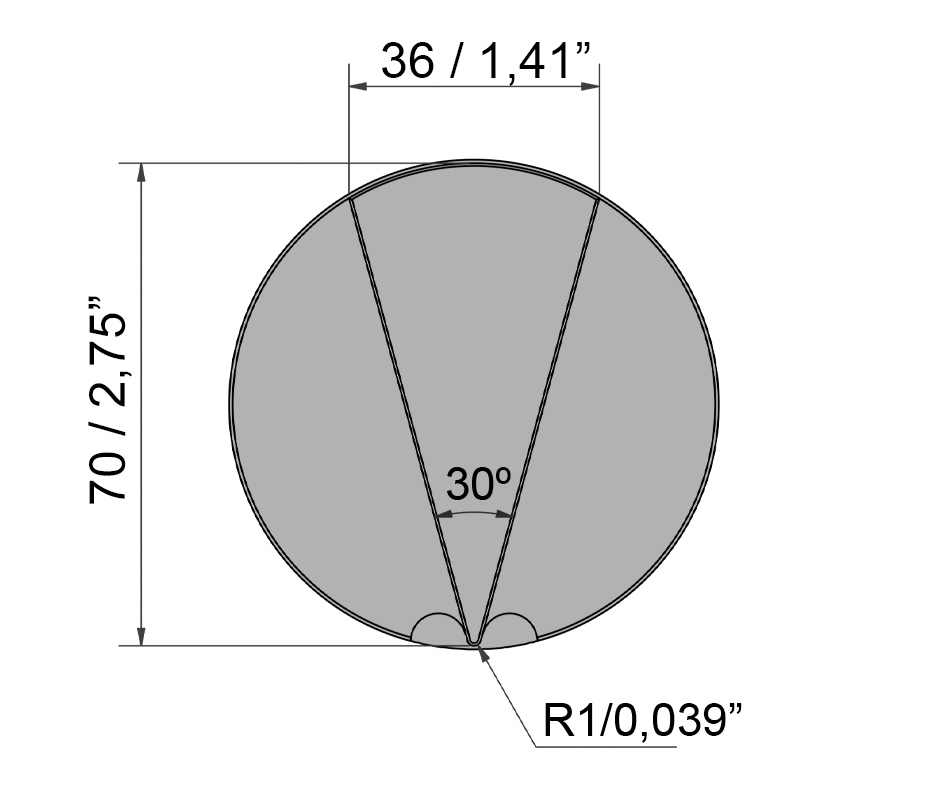

Гибочный пуансон D70 30º P.70.30.R1,5
REF: 140-16-01-00025
МАКСИМАЛЬНАЯ ДЛИНА ГИБА: 100мм
ГРАДУС: 30º
ДИАМЕТР: 70мм
ВЕС: 3Кг
Дополнительное оборудование.
Гибочный пуансон P.40.80.R1
Пуансоны для гибки специальных частей детали небольших размеров или гибка до 30º.
REF: 140-16-01-00026
МАКСИМАЛЬНАЯ ДЛИНА ГИБА: 60мм
ГРАДУС: 80º
ДИАМЕТР : 40мм
ВЕС: 3Кг
Дополнительное оборудование.
Гибочный пуансон P.22.80.R1
Пуансоны для гиба специальных частей детали небольших размеров или гибка до 30º.
REF: 140-16-01-00027
МАКСИМАЛЬНАЯ ДЛИНА ГИБА: 60мм
ГРАДУС : 80º
ДИАМЕТР : 22мм
ВЕС: 3Кг
Дополнительное оборудование.
Матрица для гибки T80.25.35
Матрица Promecam для гибки металлических листов, поручней или плит.
АРТ. 140-16-01-00036
ДЛИНА ГИБКИ: 161 мм Макс. 35º.
V25: Лист от 1,5 до 5 мм
ВЕС: 4 кг.
Дополнительная оснастка.
Матрица для гибки M80.45.40
Матрица Promecam для гибки металлических листов, поручней или плит.
АРТ. 140-16-01-00041
ДЛИНА ГИБКИ: 161 мм Макс. 45º.
V40: листовой металл толщиной от 3 до 8 мм
ВЕС: 6,2 кг
Дополнительная оснастка.
Матрица для гибки M75.85.63
Матрица Promecam для гибки металлических листов, поручней или плит.
АРТ. 140-16-01-00033
ДЛИНА ГИБКИ: 161 мм Макс. 85º.
V63: Лист от 5 до 10 мм
Вес: 5 кг.
Дополнительная оснастка.
Матрица для гибки M80.85.80
Матрица Promecam с ручьями разной ширины для гибки металлических листов, поручней или плит.
АРТ. 140-16-01-00034
ДЛИНА ГИБКИ: 161 мм Макс. угол 85º.
V80: Лист от 6 до 12 мм
ВЕС: 6 кг.
Дополнительная оснастка.
Матрица для гибки M95.80.100
Матрицы Promecam с различными ручьями для гибки металлических листов, поручней или плит.
АРТ. 140-16-01-00035
ДЛИНА ГИБКИ: 161 мм Макс. 80º.
V80: Лист от 8 до 15 мм
ВЕС: 9 кг.
Дополнительная оснастка.
Матрица для гибки MK103.80.125
Матрица Promecam с раскрытиями разной ширины для гибки металлических листов, поручней или плит.
АРТ. 140-16-01-00040
ДЛИНА ГИБКИ: 161 мм Макс. 80º.
V125: Лист от 12 до 20 мм
ВЕС: 12,4 кг.
Дополнительная оснастка.
Держатель для малых радиусов PU.67.14-S
Держатель для гибочных инструментов R1 европейского типа (для радиусов от 3 до 7,5 мм)
REF: 140-16-01-00042
ДЛИНА СГИБА: 161 мм
Вес: 2 кг.
Дополнительное оборудование
Радиусные элементы для держателей малого радиуса PU.67.14-S
Радиусные элементы для гибки. Изготовлены из C45, высококачественной стали среднего класса с постоянными механическими свойствами и хорошей устойчивостью к внешнему хромированию.
Максимальная возможность: 400 кН/м.
Тоннаж: 400 кН/м макс.
Для использования требуется держатель малого радиуса PU.67.14-S.
Пожалуйста, обратитесь к следующей таблице радиусов:
Скачать (133.65 КБ)
Держатель для больших радиусов PU.67.14
Держатель для гибочных инструментов R1 европейского типа (Для радиусов от 8 до 50 мм)
REF: 140-16-01-00043
Длина гибки: 161 мм
Вес: 1,80 кг.
Дополнительное оборудование
Радиусные элементы для держателей большого радиуса PU.67.14
Радиусные элементы для фальцовки. Изготовлены из C45, высококачественной стали среднего класса с постоянными механическими свойствами и хорошим внешним хромированием.
Максимальное усилие: 800 кН/м.
Для использования требуется держатель больших радиусов PU.67.14.
Пожалуйста, обратитесь к следующей таблице радиусов:
Скачать (182.21 КБ)
Инструмент для формовки балясин 01 PP200
Инструмент для формовки балясин холодным методом ковки для создания решеток, перил,заборов... Для других форм и размеров, пожалуйста, свяжитесь с производителем.
REF: 140-16-01-00001
Размер полосового металла: 16x6мм
Длина пуансона: 656мм
Вес: 21 Кг
Дополнительное оборудование.
Инструмент для формовки балясин 04 PP200
Инструмент для формовки балясин холодным методом ковки для создания перил, заборов, решеток.. Для других размеров и форм, пожалуйста, свяжитесь с производителем.
REF:140-16-01-00004
РАЗМЕРЫ КВАДРАТА: 12мм
ДЛИНА ПУАНСОНА: 600мм
ВЕС: 20,5 Кг
Дополнительное оборудование.
Инструмент для формовки балясин 08 PP200
Инструмент для формовки балясин холодным методом ковки для создания решеток, перил, заборов.... Для других размеров и форм, пожалуйста, свяжитесь с производителем.
REF:140-16-01-00008
РАЗМЕРЫ ПОЛОСОВОГО МЕТАЛЛА: 20x4мм
ДЛИНА ПУАНСОНА: 650мм
ВЕС: 19,5 Кг
Дополнительное оборудование.
Инструмент для формовки балясин 09 PP200
Инструмент для формовки балясин холодным методом ковки для создания перил, решеток, заборов... Для других размеров, пожалуйста, свяжитесь с производителем.
REF:140-16-01-00009
РАЗМЕРЫ КВАДРАТА: 12мм
ДЛИНА ПУАНСОНА: 522мм
ВЕС: 22 Кг
Дополнительное оборудование.
Инструмент для формовки балясин 10 PP200
Инструмент для формовки балясин холодным методом ковки для создания деталей для решеток, называемых "Die to form cold forging balusters shaped parts for grills, so called “французский балкон”. Для других размеров и форм, пожалуйста, свяжитесь с производителем.
REF:140-16-01-00010
РАЗМЕРЫ КВАДРАТА: 12мм
ДЛИНА ПУАНСОНА: 1165мм
ВЕС: 50Кг
Дополнительное оборудование.
Инструмент для формовки балясин 11 PP200
Инструмент для формовки балясин холодным методом ковки для создания перил, заборов, решеток... Для других размеров и форм, пожалуйста, свяжитесь с производителем.
REF:140-16-01-00011
РАЗМЕРЫ КВАРТАТА: 12мм
ДЛИНА ПУАНСОНА: 760мм
ВЕС 32,5 Кг
Дополнительное оборудование.
Инструмент для формовки балясин 20 PP200
инструмент для формовки балясин методом холодной ковки для создания перил, решеток, заборов... Для других размеров и форм, пожалуйста, свяжитесь с производителем.
REF:140-16-01-00020
РАЗМЕРЫ ПЛОЩАДИ: 12x12мм
РАЗМЕР ОКРУЖНОСТИ: 90мм
ВЕС: 11 Кг
Дополнительное оборудование.
Адаптор для матриц PP200
Адаптер подходит для работы с любым типом инструментов для формовки балясин. Для работы со специальными деталями, желательно использовать данный иструмент.
REF: 140-16-01-00029
ВЕС: 3,1kg
Дополнительный инструмент подходит для всех типов оборудования.
Инструмент для зажима заготовки PP200
Инструмент для зажимов подходит для создания хомутов, также используется для соединения различных заготовок без небоходимости сварки.
REF:140-16-01-00028
МАКСИМАЛЬНАЯ ВОЗМОЖНОСТЬ: 25x5мм
ВЕС: 9 Кг
Дополнительное оборудование
Скачать (1.55 МБ)
Инструмент для формовки скрученных деталей PP200
Инструмент для гибки металлического листа, полосового металла, или прутка с квадратным сечение для достижения красивого витого эффекта. Данный инструмент часто используется для создания декоративных решеток.
Для полосовго металла от 6, 12 и 14мм. (Для других размеров, пожалуйста, свяжитесь с производителем).
REF:140-16-01-00013
МАКСИМАЛЬНАЯ МОЩНОСТЬ: квадрат 14мм
МИНИМАЛЬНАЯ МОЩНОСТЬ: 2x40мм листового металла
ВЕС: 18 Кг
Дополнительное оборудование
Скачать (1.59 МБ)
Инструмент для формовки колец PP200
Инструмент для формовки колец или Английский балясин для перил, используется в качестве художественных деталей для ковочных изделий, таких как, перила, решетки, заборы....Для других размеров, пожалуйста, свяжитесь с производителем.
REF:140-16-01-00003
МАКСИМАЛЬНАЯ ШИРИНА: 50мм
ТОЛЩИНА: 6мм
ВНЕШНИЕ РАЗМЕРЫ: 90мм
ВЕС: 9.3 кг
Для других размеров, пожалуйста, свяжитесь с производителем.
Дополнительное оборудование.
Скачать (1.57 МБ)
Инструмент для пробивки PP200
Инструмент для пробивки отверстий, совместим с пуансонами NARGESA.
REF:140-16-01-00022
МАКСИАЛЬНАЯ ВОЗМОЖНОСТЬ ПРОБИВКИ КРУГА: 50мм
МАКСИМАЛЬНАЯ ВОЗМОЖНОСТЬ ПРОБИВКИ КВАДРАТА: 35мм
МАКСИМАЛЬНАЯ ВОЗМОЖНОСТЬ ПРОБИВКИ ПРЯМОУГОЛЬНИКА: 25X43мм
МАКСИМАЛЬНАЯ ВОЗМОЖНОСТЬ ПРОБИВКИ ОВАЛА: 25X50мм
Всегда зависит от толщины пробиваемой детали.
ВЕС: 52Кг
Дополнительное оборудование.
Инструмент для отверстия круг, квадрат, овал или прямоугольник PP200
At Nargesa может предложить широкий каталог инструментов для пробивки различных форм. Мы изготавливаем специальные инструменты по запросу клиента. В PDF файле вы можете ознакомиться с различными размерами и формами.
Дополнительное оборудование
Скачать (888.51 КБ)
Инструмент для обрезки трубы PP200
Инструмент для обрезки отверстий в трубе диаметром от Ø16 до Ø50мм. Обрезка конца трубы для возможности присоеденить перпендикулярно к другой. В PDF файле вы можете ознакомиться с различными размерами и формами.
Дополнительное оборудование
Скачать (508.27 КБ)
Инструмент для скругления углов PP200
Инструмент для скругления углов в листовом металле различным радиусом. В PDF файле вы можете ознакомиться с различными формами и размерами.
Дополнительное оборудование.
Скачать (403.02 КБ)
Инструмент для создания металлических ярлыков PP200
Инструмент для создания различных по форме и размеру деталей с перфорацией и без, со скругленным концом и нет... Часто используются для крепежных деталей, речек и так далее. В PDF файле вы можете ознакомиться с размерами и формами.
Дополнительное оборудование
Скачать (485.83 КБ)
Инструменты для создания зажимов PP200
Инструмент для создания зажимов различных форм. Днный инструмент создан в соответсвии с запросами клиентов, при этом необходим чертеж и образец.
REF:140-16-01-00024
МАКСИМАЛЬНАЯ ВОЗМОЖНОСТЬ: 100x4 мм
Нестандартное дополнительное оборудование.
Инструмент для формовки окончаний трубы PP200
База матрицы для правки концов труб для их соединения. Возможно выполнение любых форм в зависимости от потребностей клиента. Для специальных форм обращаться к производителю.
REF: 140-16-01-00016
ВЕС: 110 Кг ок.
Дополнительное оборудование.
Инструмент для сужения диаметра трубы PP200
Комплект состоит из редукционного конуса, базы для сужения трубы и редукционного патрона.
Данные инструменты соединяются с Матрицей для формирования окончаний труб, в частности для операций по сужению концов труб.
В следующем pdf файле представлены различные размеры:
Скачать (481.14 КБ)
Инструмент для расширения диаметра трубы PP200
Состоит из базы для расширешия трубы, оправки и расширяющего патрона.
Данные инструменты соединяются с Матрицей для формирования окончаний труб, в частности для операций по расширению концов труб.
В следующем pdf файле показаны различные размеры:
Скачать (385.09 КБ)
Инструмент для гибки большого диаметра PP200
Инструмент для гибки полосового металла, профилей большого диаметра. Инструмент прекрасно подходит для гибки небольшой серии или специальных частей без специальной пресс-формы.
REF: 140-16-01-00006
МАКСИМАЛЬНАЯ ВОЗМОЖНОСТЬ ЗАГОТОВКИ: 40 мм или1 1/2"
МАКСИМАЛЬНАЯ ВОЗМОЖНОСТЬ ТРУБЫ: 80x80 мм или 3"
МИНИМАЛЬНЫЙ ДИАМЕТР: 300мм.
МАКСИМАЛЬНЫЙ ДИАМЕТР: нет максимального диаметра
Дополнительное оборудование.
Инструмент для выпрямления профилей PP200
Инструмент используется для выравнивания профилей и деталей. Инструмент регулируется в зависимости от профиля.
REF:140-16-01-00017
МАКСИМАЛЬНАЯ ВОЗМОЖНОСТЬ: H 150мм
ВЕС: 72Кг.
Дополнительное оборудование.
Включенные аксессуары для Горизонтальный гидравлический гибочный пресс PP200ЧПУ
Матрица для гибки 161 мм. V 16,22,35,50 мм.
Четырехсторонная матрица для гибки до 161 мм с 4 раскрытиями (16, 22, 35, 50 мм). Данная матрица с различными ручьями позволяет гнуть листы толщиной от 1 мм до 8 мм.
Номер детали: 125-16-01-00006
V 16: листовой металл от 1 до 3 мм - M.460.R/16
V 22: Лист от 2 до 4 мм - M.460.R/22
V 35: Пластина от 3 до 6 мм - M.460.R/35
V 50: Пластина от 4 до 8 мм - M.460.R/50
МАКСИМАЛЬНАЯ ДЛИНА ГИБКИ: 161 мм
МАКСИМАЛЬНАЯ ТОЛЩИНА ГИБКИ: 8 мм
Стандартная оснастка, поставляемая со станком
Скачать (424.88 КБ)
Скачать (1.82 МБ)
Инструмент для складывания и сгибания заготовки 161 мм. V 16,22,35,50 мм. PP200
Инструмент для складывания и сгибания полосового металла 161мм, 4 V-образные формы (16, 22, 35, 50mm) угол 80º. Данный инструмент с "ручьями" формы V позволяют складывать лист от 1мм до 8мм. Наружный диаметр гибки 70мм позволяет выполнять различные закрытые формы с минимальным внутренним крылом 75мм.
Ссылка на пуансон: 131-16-01-00041 - P.70.80.R1.5
Ссылка на штамп: 125-16-01-00006
V 16: Лист от 1 до 3мм · M.460.R/16
V 22: Лист от 2 до 4мм · M.460.R/22
V 35: Лист от 3 до 6мм · M.460.R/35
V 50: Лист от 4 до 8мм · M.460.R/50
МАКСИМАЛЬНАЯ ДЛИНА ГИБА: 161мм
МАКСИМАЛЬНАЯ ТОЛЩИНА ГИБА: 8мм
Стандартное оборудование в комплекте со станком
Скачать (424.88 КБ)
Скачать (1.82 МБ)
Скачать (2.97 МБ)
Скачать (19.47 МБ)
Скачать (556.98 КБ)
+ Информация для Горизонтальный гидравлический гибочный пресс PP200ЧПУ

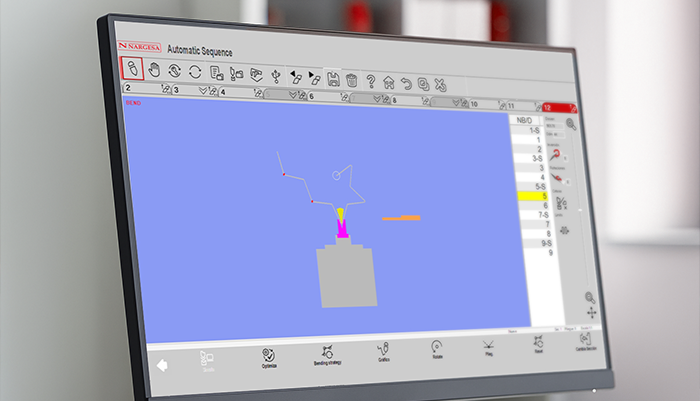

ПАНЕЛЬ УПРАВЛЕНИЯ ESA S625
Горизонтальные гидравлические гибочные прессы Nargesa оснащены 7-дюймовым цветным сенсорным экраном, интуитивно понятным и простым в использовании, с новейшей технологией 4.0 с более удобным и точным управлением.
Только нужно указать материал, толщину, угол гиба, выбрать пуансон и матрицу из библиотеки, остальные параметры система управления программирует автоматически.
Ниже представлены некоторые наиболее важные характеристики данного элемента управления.
- Возможность сохранения до 10 000 программ.
- Программирование до 50 различных углов в одном изделии
- Программирование измерений в дюймах или миллиметрах
- Библиотека доступных матриц и пуансонов с возможностью программирования новых
- Библиотека доступных материалов и толщин с возможностью программирования новых
- ЧПУ управление более чем на 20 разных языках
- Автоматический контроль угла гиба в градусах.
- Рабочая скорость 9,8 мм/с, возвратная скорость 35 мм/с.
- Ручной или автоматической режим работы.
- Автоматическая коррекция пружинного восстановления металла (springback).
- Счетчик деталей.
- Технология 4.0
- Предупреждение о диагностике на экране.
- Предупреждение о профилактике.
- Возможность удаленного подключения производителем без личного присутствия.
- Разрешение цветного сенсорного экрана 7” 800x480.
- Силиконовый диск на 128MB.
- 2 аналоговых входа, 12-битное разрешение
- 16 цифровых входов (24 Vdc).
- 16 цифровых входов (24 Vcc, 0,7 A max.) Защищены от перегрузок и коротких замыканий.
- 1 порт серии RS232.
- 1 CAN-порт с 9 контактами SubD F разъем.
- Источник питания 24Vdc.
- 1 USB-порт.
- 1 порт Ethernet.
Габаритные размеры станка Горизонтальный гидравлический гибочный пресс PP200ЧПУ
Габариты станка: 660x1180x1130 мм.
Вес: 665 Кг.
Код: 84622210
Другие характеристики:
- Нижняя станина на поддоне для легкой транспортировки станка на склад или место хранения.
- Станок поставляется полностью собранным.
Характеристики упаковки Горизонтальный гидравлический гибочный пресс PP200ЧПУ
Nº Паллетов: 1.
Ширина: 930 мм.
Длина: 1300 мм.
Высота: 1500 мм.
Объем: 1,81 м3
Вес нетто: 665 Кг.
Вес брутто: 712 Кг.
Код: 84622210
Другие характеристики:
- Нижняя станина на поддоне для легкой транспортировки станка на рабочее место или место хранения.
- Станок поставляется полностью собранным.
- Поддон сделан из обработанной по международному стандарту IPSM15 древесины и 3х-слойного картона для удобства при морских перевозках.
- Дополнительно: Упаковка из обработанной по стандарту ISPM15 древесины.
Применение Горизонтальный гидравлический гибочный пресс PP200ЧПУ
Существует множество вариантов применения горизонтального гибочного пресса Nargesa PP200ЧПУ. Большое количество инструментов, которыми укомплектован станок, позволяет выполнять различные операции с различными материалами и различными профилями. Изгибание и складывание полосового металла на горизонтальном прессе позволяет изготавливать полностью закрытые формы, что весьма сложно получить при использовании других станков. Правка и гибка больших профилей для автобусных шасси, сложные изгибы, выпрямление профилей с дефектами …. Резка металлической полосы или листа происходит намного быстрее и легче, чем любой пилой или станком для резки. Штамповка, сверление или пробивка для выполнения перфорации на заборах, дверях, окнах и других изделий. Следующей характеристикой этого универсального пресса являются резка и формовка необходимые для изготовления фланцев и хомутов для крепления труб. Развальцовка трубы для сборки и последующей сварки для производства выхлопных труб, распределителей водяных насосов, металлической мебели, перил... Расширение и сужение торцов труб для соединения различных труб между собой для производства якорей, стульев, оросительных систем, палаток, теплиц и так далее…Гибка прутков позволяет оператору изготавливать различные крюки, звенья цепи, а также придавать форму балясины квадратного или круглого сечения, а также изготавливать трубы для деталей холодной ковки, перил, заборов, ворот, дверей... Горизонтальный гибочный пресс также широко применяется для производства петель. Как видите, что функциональность горизонтального гидравлического пресса РР200ЧПУ безгранична.
