Гидравлические пресс-ножницы MX340G ЧПУ производства Nargesa — это промышленный станок усилием 40 тонн для пробивки, гибки, резки, глубокой вытяжки и штамповки листового металла, труб и профилей (швеллер UPN, двутавр IPN, уголок и др.). Модель оснащена системой ЧПУ ESA S820, вертикальным немятниковым ходом, вылетом 180 мм и комплектом из более чем 40 стандартных матриц. Также возможно изготовление оснастки по индивидуальному заказу.
Прочная конструкция, вылет 180 мм, ход 100 мм и просторный рабочий стол позволяют обрабатывать крупногабаритные детали и устанавливать практически любые матрицы, включая оснастку, изготовленную самим заказчиком.
Для станка доступно более 40 стандартных матриц, предназначенных для различных операций: пробивки отверстий разной формы, глубокой вытяжки, гибки, резки, расширения и уменьшения диаметра труб, подрезки профилей и полос, скругления углов, изготовления проушин и других работ.
При необходимости мы изготавливаем матрицы по индивидуальному заказу для производства деталей любого типа. Каждый проект рассматривается отдельно, чтобы предложить решение, оптимизирующее производственный процесс клиента.
Наши клиенты говорят
-
Мы приобрели гидравлический пресс MX340G и должны отметить отличное качество и сервис, которым нам оказали при покупке сециальных матриц под заказ.
В этом году мы планируем приобрести листогибочный пресс.
-
Год назад , после того, как я продал свою компанию по телекомуникациям, я задумался на тем, чем я буду заниматься. Было принято решение вернуться к своим истокам и заняться ковкой металлов.
Начавизучать предложения в Интернете, я нашел станки Nargesa, о которых на тот момент еще не знал.... Быстро оценив качество станков и полученный сервис от агента по продажам, которая прекрасна говорит на французском языке, я приобрел 5 станков, которые были отправлены мне по морю в Канаду.
Одингибочный станок, один гидравлический пресс, станок для холодной ковки и других 2 станка для горячей ковки металла.
Врезультате у нас получаются отличные изделия.... Имеявозможность работать на мощных, надежных и многофункциональных станках NARGESA, мы предлагаем нашим клиентам высокое качество продукции.
Я 100% удовлетворен своим приобретением... более того, планирую приобрести + гидравлическую гильотину и листогибочный пресс... но пока рабочее пространство нам это не позволяет.
Выражаю благодарность NARGESAи их станкам...также благодарим сеньеру Хуана Понсе.
-
Мы начали новый бизнес по производству тентов, поэтому нам был необходим станок для пресса и пробивки металлических труб.
Мы знаем, что завод Nargesa производит легкие в использовании и надежные станки, мы им доверяем, поэтому мы приобрели Гидравлический пресс MX340G с матрицей для формовки концов труб.
Станок прост в управлении и отлично работает, гидравлический пресс является гарантией того, что компании обеспечен эффективный рост. Отгрузка была очень быстрой и без задержек.
Конечно, в будущем мы планируем расширяться и использовать больше станков и оборудования Nargesa
-
Наша компания занимается комплексной поставкой электрооборудования на российские предприятия. На рынке мы представлены уже более 6 лет.
Мы работаем со сборочными производствами, монтажными компаниями, торговыми домами и частными лицами.
Основным нашим товаром является медесодержащее оборудование (медная и гибкая шина). Мы наладили свое производство гибкой изолированной шины и пластин переходных типа МА по новым технологиям.
К нам можно обратиться с любым вопросом и мы всегда готовы помочь. Наша основная задача - не продавать, а помогать Вам решать свои проблемы с поставками. Даже если мы не сможем поставить Вам какое-либо оборудование, мы с удовольствием подскажем как и где его купить.
Станком мы очень довольны, работаем на нем уже во всю. В основном на Гидравлическом прессе MX340G Nargesa гнем и вырубаем углы, также выполняем и другие операции, производим детали под запросы наших клиентов. Весь процесс покупки и обслуживание командой Nargesa были безупречными.
Большое спасибо.
-
С гордостью заявляю, что являюсь клиентом завода Nargesa уже много лет.
Я купил один из первых пробивных прессов MX300P и станок для скручивания MT150R, им, наверное, уже больше 30 лет, и они до сих пор работают с прежним высоким качеством.
3 года назад я начал новый профессиональный путь, создал собственную компанию «A FERRUM» и решил купить другие станки той же марки, гибочный станок MC150B, еще один пробивной станок MX340G, листогибочный станок MP3003CNC и бездорновый гибочный станок CC60 с упором. Работая на 100% оборудовании Nargesa для моей мастерской позволило мне расширить базу клиентов, увеличив при этом возможности предоставления услуг.
Я считаю себя большим поклонником Nargesa, качество бесспорно, но больше всего меня привлекает его близость и открытость. Как компания они не перестают расти, но продолжают оставаться семейным бизнесом, близким, с ценностями и заботой к клиенту. Очень быстро реагируют на любой вопрос, удивительно, как они стараются изо всех сил в мельчайших деталях в своей повседневной работе, что действительно позволяет создавать дружесткие отношения с клиентами. Мне трудно найти компанию с подобными характеристиками, которая так долго заботится не только о своих клиентах, но и о своих сотрудниках.
Несколько дней назад, во время одного из моих многочисленных визитов, я пошутил и сказал им, что сделаю татуировку с именем Nargesa на руке!!! Хахаха
Я точно знаю, 100% Nargesa!
-
От имени компании Marrero Monzón мы хотели бы выразить искреннюю благодарность за отличное внимание и обслуживание, которое мы получили во время покупки Гидравлическая гильотина С3006 ЧПУ и Гидравлические пресс-ножницы MX340G. С того момента, как мы связались с вами, мы получили профессиональное и специализированное обслуживание, которое превзошло наши ожидания. Мы хотели бы отметить техническую компетентность и терпение вашей команды, которая подробно ответила на все наши вопросы и проблемы, предоставив квалифицированные консультации, которые помогли нам принять правильное решение о покупке. Кроме того, пунктуальность в доставке и установке оборудования продемонстрировала стремление Nargesa удовлетворить потребности клиентов. Мы впечатлены надежностью и точностью станков, которые отвечают самым высоким стандартам качества. Для нас очень приятно, что мы выбрали продукцию Nargesa и что ваша компания является партнером в нашем росте и развитии. Мы надеемся на дальнейшее сотрудничество в будущем и будем рекомендовать ваши услуги нашим коллегам и деловым партнерам.
-
Наш опыт использования Гидравлические пресс-ножницы MX340G 2003 года очень положительный. На сегодняшний день она по-прежнему отлично работает для той задачи, для которой мы её используем. Она служит нам для очень специфической работы, и после адаптации с подходящей системой подачи и правильной оснасткой стала незаменимой. Что касается процесса покупки, он был довольно простым и быстрым, как и доставка оборудования. Что касается Горизонтальный гидравлический гибочный пресс PP200ЧПУ, нам очень помогли хорошие видеоролики на YouTube, показывающие возможности этой машины. Она экономит нам время и улучшает качество отделки изделия, которое нам необходимо производить. Это очень рентабельная машина. Теперь мы будем дополнять её такими аксессуарами, как моторизованный упор и оснастка, чтобы повысить её производительность и изучить новую линейку продукции Nargesa, которая наверняка облегчит некоторые этапы нашего производства.
Технические характеристики
Для чего предназначена MX340G ЧПУ?
MX340G ЧПУ разработана для металлообрабатывающих предприятий и мастерских, которым требуется один станок для выполнения множества операций без замены оборудования.
Станок позволяет работать с различными материалами и профилями, использовать матрицы заказчика — в том числе оснастку от эксцентриковых прессов — и менять инструмент не более чем за 30 секунд. Это сокращает простои и улучшает условия труда: снижает уровень шума, повышает безопасность и обеспечивает большую производительность по сравнению с традиционными системами.
Рабочий стол размером 245 × 265 мм, ход 100 мм и большой вылет позволяют обрабатывать детали увеличенного размера и устанавливать практически любой тип матрицы.
Преимущества перед эксцентриковым прессом или маятниковым пробивным станком
Вертикальный ход: выше точность и меньше износ
В отличие от маятниковых систем, поршень MX340G ЧПУ движется строго вертикально. Усилие передается по оси, боковые нагрузки отсутствуют, благодаря чему улучшаются:
- соосность и точность пробивки
- качество готовой поверхности
- срок службы матриц и инструмента — до пяти раз в зависимости от условий эксплуатации
Одна рабочая станция — множество операций
В отличие от эксцентрикового пресса, рассчитанного на ограниченный набор задач, MX340G объединяет в одном станке пробивку, гибку, резку, глубокую вытяжку, штамповку, развальцовку, расширение и уменьшение диаметра труб, подрезку профилей и полос, скругление углов, изготовление проушин и другие операции. Для этого предусмотрено более 40 стандартных матриц. При необходимости Nargesa изготавливает специальные матрицы для конкретных деталей.
Система ЧПУ ESA S820 и автоматизация
Станок оснащен панелью ЧПУ ESA S820 с интуитивно понятным цветным сенсорным экраном диагональю 7 дюймов. Система проста в использовании, поддерживает современную технологию Industry 4.0 и обеспечивает удобную и точную настройку.
Контроллер автоматически определяет начальную и конечную точки хода штока и устанавливает минимально необходимый ход для каждого цикла.
Технология Industry 4.0 позволяет по запросу клиента подключаться к станку удаленно для настройки технологического процесса, установки обновлений или анализа технических вопросов, возникающих во время эксплуатации.
Автоматические функции для повышения производительности
- Автоматическое определение начальной и конечной точек хода штока.
- Динамическая настройка минимально необходимого хода для каждого цикла, сокращающая холостое время.
- Автоматический расчет усилия с учетом материала, толщины и характеристик пуансона.
- Программируемый угол гибки: оператор задает требуемое значение, после чего станок точно выполняет операцию.
- Редактируемая библиотека матриц и пуансонов.
- Диагностика аварийных сообщений.
- Мгновенное удаленное подключение с завода.
Эти функции уменьшают влияние человеческого фактора, предотвращают поломку оснастки и оптимизируют каждый рабочий цикл.
Режим ECO
В станке предусмотрен режим ECO, который при обнаружении периода бездействия автоматически отключает электрические компоненты с наибольшим энергопотреблением. Для возобновления работы достаточно нажать педаль.
Универсальность и простота эксплуатации делают эту модель незаменимым оборудованием для металлообрабатывающих предприятий.
Безопасность и качество Nargesa
Вся продукция Nargesa соответствует требованиям CE, установленным для производства промышленного оборудования.
Управление станком осуществляется с помощью педали безопасности, поэтому оператор постоянно контролирует процесс и может немедленно отреагировать на непредвиденную ситуацию. Вертикальная гидравлическая схема обеспечивает более безопасную и контролируемую рабочую среду по сравнению с маятниковыми станками или менее универсальными прессами.
| Параметр | Значение |
| Гидравлическое усилие | 40 тонн |
| Рабочая скорость |
7,1 мм/с |
| Скорость возврата |
9,3 мм/с |
| Ход пуансона |
100 мм |
| Вылет |
180 мм |
| Размер рабочего стола |
245 × 265 мм |
| Тип хода |
Вертикальный (немятниковый) |
| Мощность двигателя | 2,2 кВт / 3 л. с. (HP) |
| Напряжение | 230/400 В, трехфазное |
| Система ЧПУ | ESA S820, сенсорный экран 7 дюймов |
| Технология | Industry 4.0 |
| Управление |
Педаль безопасности |
| Диагностика |
Встроенная система аварийных сообщений |
| Энергосберегающий режим |
ECO Mode |
| Соответствие требованиям |
CE |
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Какое усилие развивают пресс-ножницы MX340G ЧПУ?
Гидравлическое усилие составляет 40 тонн.
Какие операции может выполнять станок?
Пробивку, гибку, резку, глубокую вытяжку, штамповку, развальцовку, обжим и другие операции с совместимыми матрицами и пуансонами.
Какие материалы и профили можно обрабатывать?
Листовой металл, трубы, уголок, швеллер UPN, двутавр IPN и другие металлические профили в зависимости от матрицы и толщины материала.
Можно ли использовать матрицы от другого пресса?
Да. Станок можно адаптировать для матриц заказчика, включая оснастку, которая использовалась на эксцентриковых прессах.
Какая система ЧПУ установлена?
ESA S820 с цветным сенсорным экраном диагональю 7 дюймов.
Рассчитывает ли станок необходимое усилие автоматически?
Да. Система ЧПУ определяет требуемое усилие с учетом материала, толщины и характеристик пуансона.
Можно ли программировать угол гибки?
Да. Оператор вводит угол в систему управления, и станок выполняет операцию автоматически.
Соответствует ли станок требованиям CE?
Да. Вся продукция Nargesa соответствует нормам CE для промышленного оборудования.
Как поставляется станок?
Станок поставляется полностью собранным в усиленной упаковке, подходящей для морской перевозки. В качестве опции доступна полная упаковка из фумигированной древесины по стандарту ISPM 15.
Можно ли запросить коммерческое предложение?
Да. Свяжитесь с Nargesa, чтобы получить консультацию и предложение, подготовленное с учетом ваших производственных задач.
ЦЕНА
Запросите коммерческое предложение на Гидравлические пресс-ножницы MX340G ЧПУ. Наш отдел продаж поможет подобрать конфигурацию, оптимальную для ваших материалов, операций и производственных требований.
Расчет пробивной способности
В PDF файле вы можете найти информацию как рассчитать тоннаж пробивки для различной толщины, материалов и форм… Какая толщина может быть пробита и с каким диаметром. Там же вы найдёте идеи и предложения по улучшению производительности труда.
Скачать (1.77 МБ)
Дополнительные аксессуары для Гидравлические пресс-ножницы MX340G ЧПУ
Круглые пуансоны и матрицы, квадратные пуансоны,овальные пуансоны,прямоугольные Nargesa
В Nargesa мы предлагаем широкий выбор матриц и пуансонов различных форм. Если в каталоге вы не сможете найти необходимый размер или форму, мы можем выполнить ее под заказ . В PDF- файле вы найдете информацию о размерах и формах, которые мы имеем.
Скачать (148.36 КБ)
Матрица для гибки под углом 90º с регулировкой до 100x100мм
Инструмент для гибки металлического листа, уголка и так далее.. под углом 90º с регулировкой до 100x100 мм.
REF: 140-02-01-00005
МАКСИМАЛЬНАЯ ВОЗМОЖНОСТЬ РЕЗА: 100x100x4 мм
ВЕС: 35 Кг.
Дополнительное оборудование.

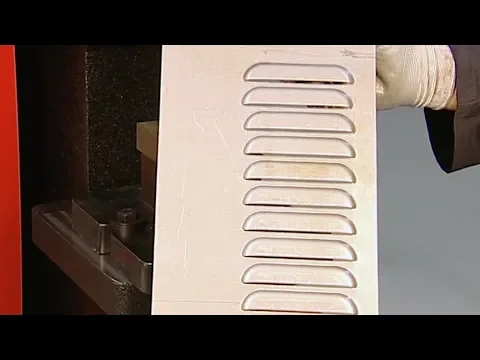

Матрица для создания вентиляционных решеток
REF: 140-02-01-00010
РАЗМЕРЫ ОТВЕРСТИЙ: 100X20мм.
МАКСИМАЛЬНАЯ ТОЛЩИНА: 2мм.
ВЕС:20 Кг.
Дополнительное оборудование.
Матрица для сгибов 170мм.
REF: 140-02-01-00004
МАКСИМАЛЬНАЯ ДЛИНА СГИБА: 170мм.
МАКСИМАЛЬНАЯ ТОЛЩИНА СГИБА: 8 до 12мм.
ВЕС: 12 Kg.
Дополнительное оборудование.
Матрица для резки полосового металла 100x10мм.
REF: 140-02-01-00002
МАКСИМАЛЬНАЯ ВОЗМОЖНОСТЬ РЕЗКИ: 100x10мм.
ВЕС: 28 Кг.
Дополнительное оборудование.
Матрица для скругления углов
Инструмент для скругления углов листового металла с различным радиусом. В PDF файле вы можете ознакомиться с различными вариантами размеров.
Скачать (79.51 КБ)
Удерживающее устройство
REF: 140-02-01-00039
МАКСИМАЛЬНАЯ ТОЛЩИНА ПОЛОСЫ: 15мм.
ВЕС:15 Кг.
Дополнительное оборудование.
Матрица для резки угла
Матрица для резки угла 90º и 45º.
REF: 140-02-01-00001
МАКСИМАЛЬНАЯ МОЩНОСТЬ ДЛЯ РЕЗКИ ПРЯМО: 60x60мм
МАКСИМАЛЬНАЯ МОЩНОСТЬ РЕЗКИ ПОД УГЛОМ: 50x50 мм
ВЕС: 32 Кг.
Дополнительное оборудование.
Матрица для штамповки плоского наконечника
REF: 140-02-01-00006
МАКСИМАЛЬНАЯ ТОЛЩИНА ЛИСТА: 3мм
ВЕС:21 Кг.
Дополнительное оборудование.

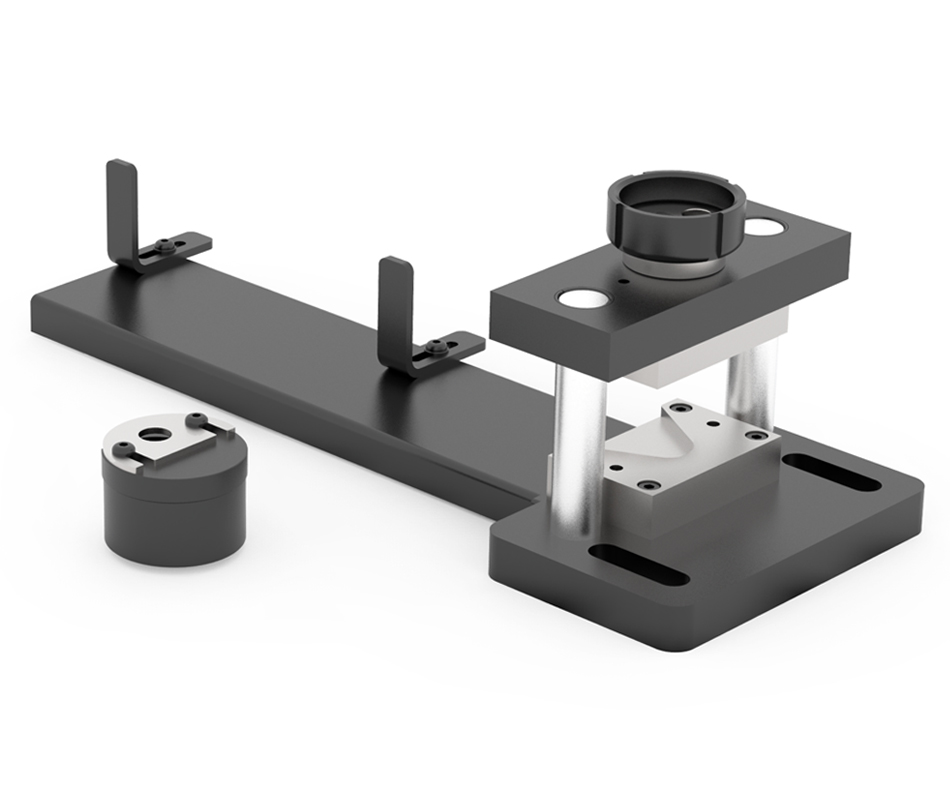

Матрица для формовки наконечников
Матрица для сплющивания и обрезки наконечника трубы для формирования ввиде стрелы. Подходит для различных диаметров.
REF: 140-02-01-00007
МАКСИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ: 30x2 мм
МИНИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ: 10x2 мм
ВЕС:19 Кг.
Дополнительное оборудование.
Матрица для резки прутка круглого сечения
REF: 140-02-01-00035
МАКСИМАЛЬНАЯ ДИАМЕТР РЕЗА: 35мм.
МИНИМАЛЬНЫЙ ДИАМЕТР РЕЗА: 3мм.
ВЕС:15 Kg.
Дополнительное оборудование.
Пуансон и матрица для замочных отверстий
Необходимое дополнение: CAB60 и TAP40
REF: 140-02-01-00036
МАКСИМАЛЬНАЯ ТОЛЩИНА: 6mm
ВЕС:1 Кг.
Дополнительное оборудование.
Инструмент для сплющивания концов труб
REF: 140-02-01-00040
МАКСИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ: 50мм
МИНИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ: 10мм
ДИАМЕТР ОТВЕРСТИЯ: Сменный
ВЕС: 23 Кг.
Дополнительное оборудование.
Инструмент для вырезки труб
Инструмент для вырезки труб диаметром от Ø16 до Ø60мм. С мопощью данного инструмента вы можете вырезать конец трубы и, таким образом, присоединить конец одной трубы к другой перпендикулярно. В PDF файле вы можете посмотреть все предлагаемые формы и размеры.
Скачать (78.64 КБ)
Матрица для плоских заготовок с закругленным концом
Матрица для изготовлений всех видов плоских заготовок с закругленным концомбез или с отверстием, прямых, круглых... Часто используется в качестве зажимов, опорных стоек и.т.д Начиная с полосы металла, деталь желаемой длины выходит из матрицы при каждом ударе. В PDF файле вы найдёте все виды форм и размеров.
Скачать (534.46 КБ)
Инструмент для пробивки уголка и швеллера
Инструмент подходит для пробивки отверстий в уголке. Сменные пуансоны и матрицы различных диаметров.
REF: 140-02-01-00031
МАКСИМАЛЬНЫЙ ДИАМЕТР ОТВЕРСТИЯ: 28мм
МИНИМАЛЬНЫЙ ДИАМЕТР ОТВЕРСТИЯ: 2мм
ВЕС: 9 Кг.
Дополнительное оборудование.
Включенные аксессуары для Гидравлические пресс-ножницы MX340G ЧПУ
Держатель для пуансона и поддерживающая база для матрицы MX340
Скачать (558.69 КБ)
+ Информация для Гидравлические пресс-ножницы MX340G ЧПУ
Характеристики системы управления ESA S820
Пробивные прессы Nargesa оснащены интуитивно понятной и простой в использовании системой управления с цветным 7-дюймовым сенсорным экраном. Она поддерживает современные технологии Индустрии 4.0 и обеспечивает более удобную и точную настройку оборудования.
Оператору достаточно указать тип материала и его толщину, а затем выбрать пуансон и матрицу из библиотеки. После этого система управления автоматически задаёт остальные параметры.
Основные характеристики и функции системы управления:
-
Хранение до 10 000 программ.
-
Программирование размеров в дюймах или миллиметрах.
-
Библиотека матриц и пуансонов с возможностью добавления новых инструментов.
-
Библиотека материалов и значений толщины с возможностью добавления новых вариантов.
-
Интерфейс ЧПУ доступен более чем на 20 языках.
-
Автоматический контроль угла гибки в градусах.
-
Рабочая скорость — 7,1 мм/с.
-
Скорость обратного хода — 9,3 мм/с.
-
Ручной и автоматический режимы работы.
-
Счётчик деталей.
-
Поддержка технологии Индустрии 4.0.
-
Диагностика аварийных сигналов на экране.
-
Уведомление о необходимости профилактического технического обслуживания.
-
Возможность удалённого подключения производителя к системе управления без присутствия специалиста на месте.
-
Разрешение цветного 7-дюймового сенсорного экрана — 800 × 480 пикселей.
-
Твердотельная память объёмом 128 МБ.
-
2 аналоговых входа с разрешением 12 бит.
-
16 цифровых входов, 24 В постоянного тока.
-
16 цифровых выходов, 24 В постоянного тока, максимум 0,7 А, с защитой от перегрузки и короткого замыкания.
-
1 последовательный порт RS-232.
-
1 порт CAN с 9-контактным разъёмом D-Sub, гнездо.
-
Источник питания — 24 В постоянного тока.
-
1 порт USB.
-
1 порт Ethernet.
Габаритные размеры станка Гидравлические пресс-ножницы MX340G ЧПУ
| Габариты станка | 686 × 898,5 × 1 758 мм. |
| Масса | 628 кг. |
| Код ТН ВЭД | 84624200 |
Другие характеристики:
- Нижняя подставка на поддоне для легкой транспортировки станка на склад или на место хранения.
- Станок поставляется полностью собранным.
Характеристики упаковки Гидравлические пресс-ножницы MX340G ЧПУ
| Параметр | Значение |
| Количество грузовых мест | 1 |
| Размеры упаковки (Ш × Г × В) | 700 × 800 × 1 800 мм |
| Объем | 1 м³ |
| Масса нетто | 628 кг |
| Масса брутто | 647 кг |
| Код ТН ВЭД (упаковка) | 84624900 |
| Стандартная упаковка | Металлический поддон ISPM 15 и трехслойный картонный короб, пригодные для морской перевозки |
| Опция | Полная упаковка из фумигированной древесины по стандарту ISPM 15 |
Применение Гидравлические пресс-ножницы MX340G ЧПУ
Прочная конструкция, вылет 180 мм, ход 100 мм и просторный рабочий стол обеспечивают MX340G ЧПУ высокую универсальность.
Совместимые операции и матрицы
MX340G ЧПУ позволяет выполнять, в частности, следующие операции:
- пробивка листа, трубы, уголка, швеллера UPN, двутавра IPN и аналогичных профилей
- гибка
- резка
- глубокая вытяжка
- штамповка
- развальцовка
- расширение и уменьшение диаметра труб
- подрезка профилей и полос
- скругление углов
- изготовление проушин
Матрицы и пуансоны
- Более 40 стандартных матриц входят в комплектацию станка.
- Возможность использовать матрицы заказчика, включая оснастку от эксцентриковых прессов, с одновременным улучшением условий труда, снижением шума и повышением безопасности.
- Изготовление специальных матриц по запросу.
- Поставка пуансонов различной формы: круглых, квадратных, прямоугольных, овальных, продолговатых и других.
Система быстрой смены позволяет заменить инструмент не более чем за 30 секунд и свести простои к минимуму. Одна рабочая станция поддерживает множество конфигураций и обеспечивает значительно более высокую универсальность, чем традиционные системы.
Применение в металлообработке
MX340G ЧПУ особенно эффективна для:
- предприятий и мастерских по изготовлению и ремонту металлоконструкций
- производства конструкций и компонентов из листового металла и труб
- изготовления деталей, требующих нескольких операций на одной рабочей станции
- предприятий, планирующих заменить или дополнить эксцентриковые прессы более универсальным, тихим и безопасным решением
Сочетание усилия 40 тонн, системы ЧПУ, быстрой смены инструмента и совместимости с индивидуальными матрицами делает станок выгодным вложением в гибкое производство.
Сервис, Industry 4.0 и удаленная поддержка
Благодаря встроенной технологии Industry 4.0 и при обязательном согласии клиента специалисты Nargesa могут удаленно подключаться к станку, чтобы:
- бесплатно устанавливать обновления программного обеспечения
- выявлять возможные неисправности без выезда специалиста
- уведомлять о рекомендуемом профилактическом обслуживании
Это сокращает время простоя и упрощает техническое обслуживание на протяжении всего срока службы оборудования.
С согласия клиента производитель может удаленно подключиться к станку, бесплатно обновить программное обеспечение и выявить возможные неисправности без физического присутствия на предприятии. Система также уведомляет клиента о сроках профилактического обслуживания и предоставляет ряд дополнительных функций.
