Puncionadeira Hidráulica MX340G


Puncionadeira Multifunções  MX340G NARGESA de 40 toneladas. Sua forma, curso e ampla mesa de trabalho, a converte em uma ferrramenta muito versátil: Furação, Dobra, Corte e Repuxo...

A puncionadeira MX340G NARGESA, se caracteriza por sua versatilidade. Pode realizar múltiplas funções de trabalho como puncionagem em chapa, barras, tubos, cantoneiras, perfil U, T, UPN, IPN... Dobrar, cortar, embutir, recortar, abocardar tubo, curvar, estampar... Pode adaptar-se a qualquer tipo de matriz, fornecida pelo fabricante ou pelo proprio cliente. Sua versatilidada e facilidade de uso a transformam em uma máquina indispensável para uma empresa do mundo do ferro.

Todos os produtos Nargesa estão adaptados as normas CE de fabricação de maquinas industriais.



Características técnicas

  • Potência Hidráulica: 40 Tn.
  • Velocidade de trabalho: 7,1 mm/seg.
  • Velocidade de retorno: 9,3 mm/seg.
  • Curso do Punção: 100 mm.
  • Garganta: 180 mm.
  • Dimensões da mesa 245x265 mm.
  • Proteção de segurança frontal dobravel.
  • Acionamento com pedal de segurança.
  • Diplay digital.
  • Contador de golpes ou peças.
  • Diagnóstico de alarmes.
  • Potência do motor: 2,2 KW/ 3 CV (HP).
  • Tensão trifásica: 230/400 V.
  • Para outras tensões ou máquinas monofásicas consultar o fabricante.
  • Bancada inferior paletizada para transportar fácilmente a máquina ao local de trabalho ou armazenamento.
  • A máquina é entregue completamente montada.
  • Embalagem com palete de ferro e caixa de papelão 3 folhas, apta para o transporte marítimo.
  • Opcional: embalagem completa em madeira fumigada NIMF15.



PUNCIONAGEM:

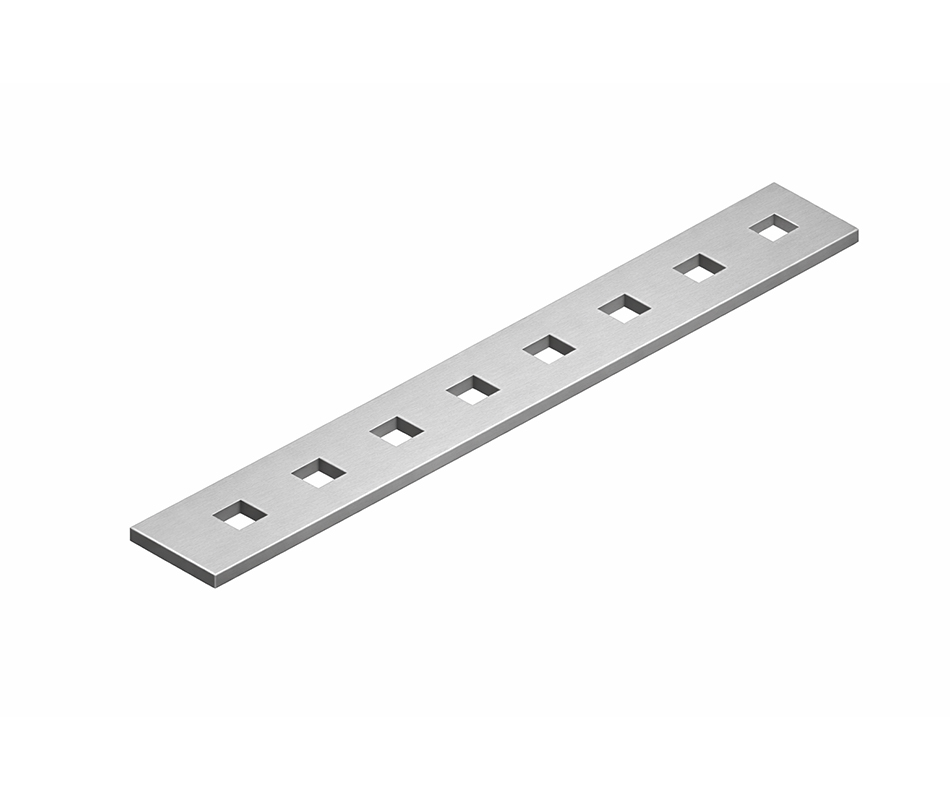

Pode ser fornecido todos os tipos de punções, com diferentes formas: redondos, quadrados, retangulares, ovalados, especiais... A Puncionagem também pode ser em tubo.

OUTRAS APLICAÇÕES:

Realmente as outras aplicações são inúmeras. Exitem mais de 40 ferramentas estandar para realizar diferentes trabalhos (Ver ACESSÓRIOS OPCIONAIS no fim da página).

APLICAÇÕES NÃO ESTANDAR:

Caso o cliente precise, fabricamos matrizes sob encomenda para produzir todo tipo de peças.

VANTAGENS:

  • Se diferencia das demais puncionadeiras universis multifunções por sua garganta de 180 mm, curso de 100 mm e ampla mesa de trabalho que permite acoplar qualquer tipo de matriz. Muitos de nossos clientes produzem suas proprias matrizes.
  • Rapidez na troca de ferramentas, máximo 30 segundos.
  • Ajuste de curso permite aumentar a produtividade.
  • Não há dimensão máxima para a puncionagem.

EQUIPAMIENTO FORNECIDO COM A MÁQUINA:

Todas as puncionadeiras Nargesa estão equipadas com uma ferramenta de furação, formada por um porta matriz e a porca de acoplamento do punção. Os demais acessórios são opcionais, quer dizer, cada cliente equipa sua máquina como deseja e necessita. Em Acessórios Opcionais, encontrará uma lista de possíveis punções e matrizes de todos ostipo estandar.

Todos os nossos produtos são fabricados em nossas instalações na Espanha. Os componentes hidráulicos e eletrônicos são completamente estandar e das melhores marcas de primeira ordem Européia, com serviço técnico em todo o mundo: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...



Amostras de trabalhos realizados com Puncionadeira Hidráulica MX340G




Cálculo de capacidade de estampagem

No arquivo PDF mostramos como calcular a capacidade de puncionagem em diferentes espessuras, materiais e formatos... Quais espessuras se podem estampar. com qual diâmetro de punção, sugestões para melhorar seus trabalhos e aumentas a capacidade de estampagem.

Cálculo de capacidad de punzonado
Descarregar (1.45 MB)

Acessórios opcionais para Puncionadeira Hidráulica MX340G

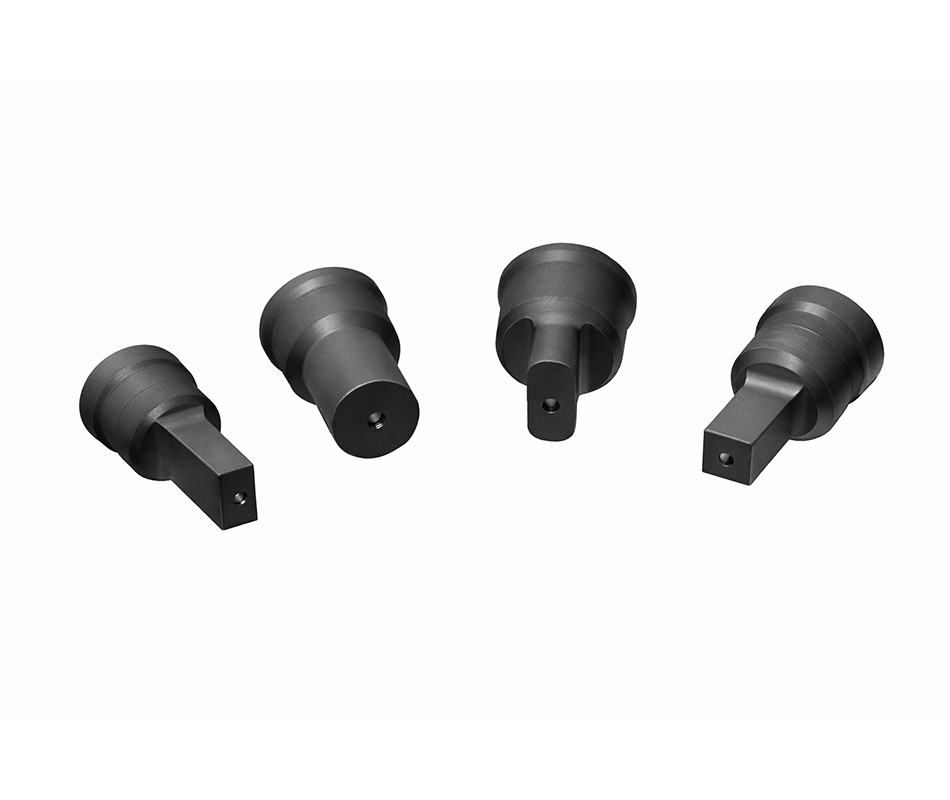

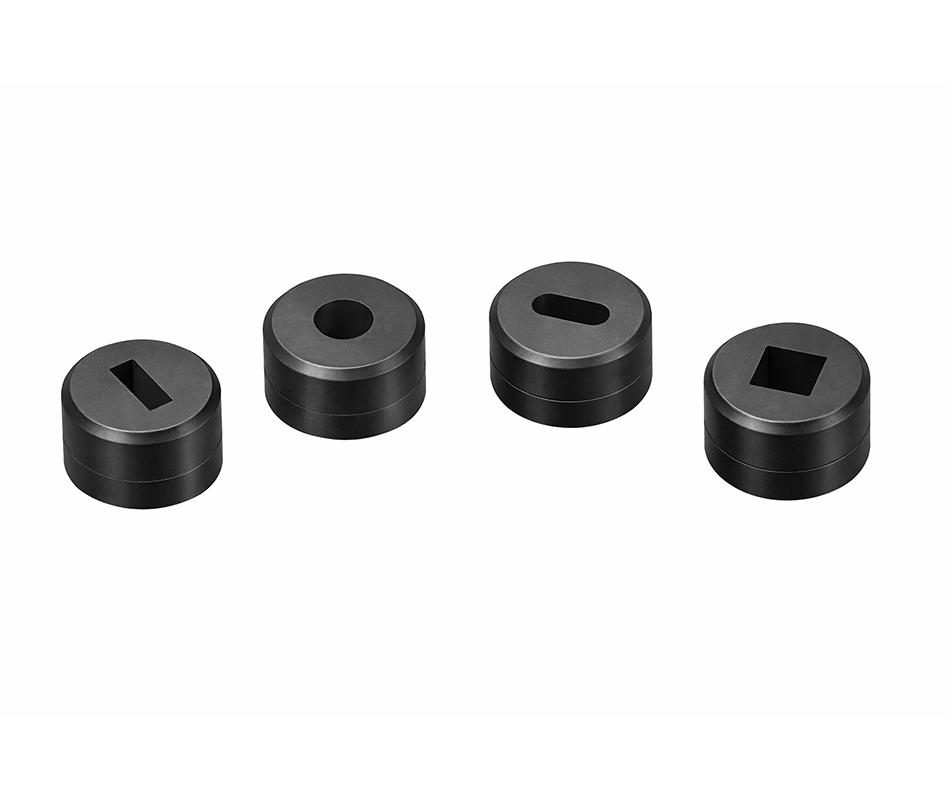

Punções e matrizes redondos, quadrados, oblongos, retangulares Nargesa


Na Nargesa dispomos de um ampo catálogo de punções e matrizes de todos os tipos. Se a medida que deseja o cliente não esteja na lista, fabricamos. Em arquivo PDF poderá ver todos os tipos e medidas das que dispomos.

Punções e matrizes MX340
Descarregar (2.15 MB)

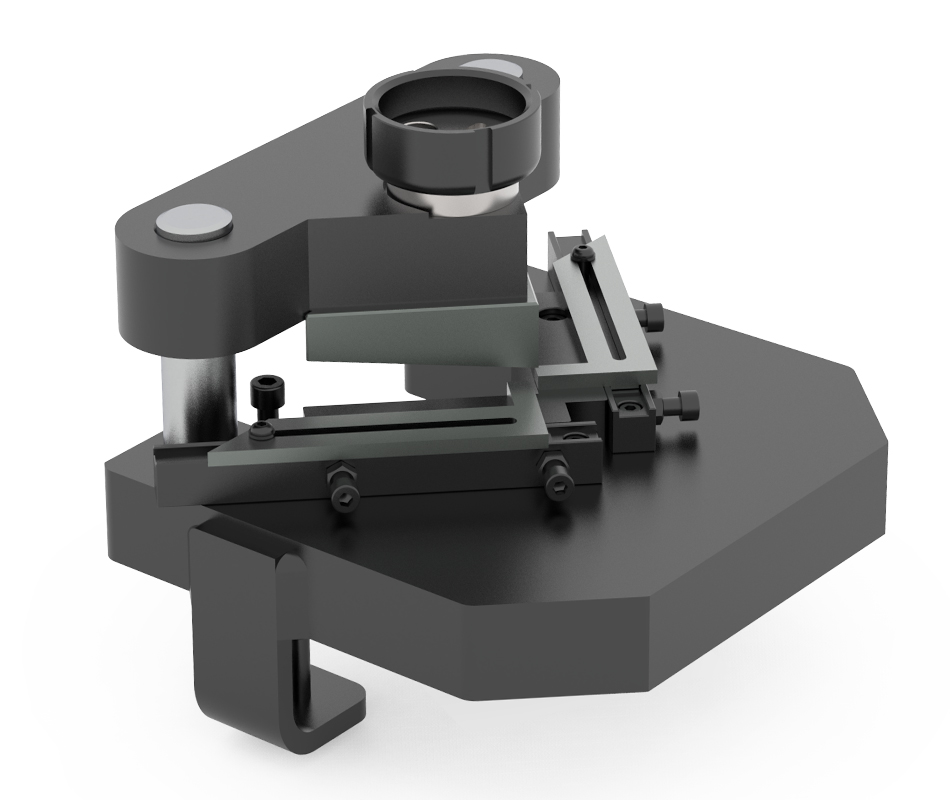

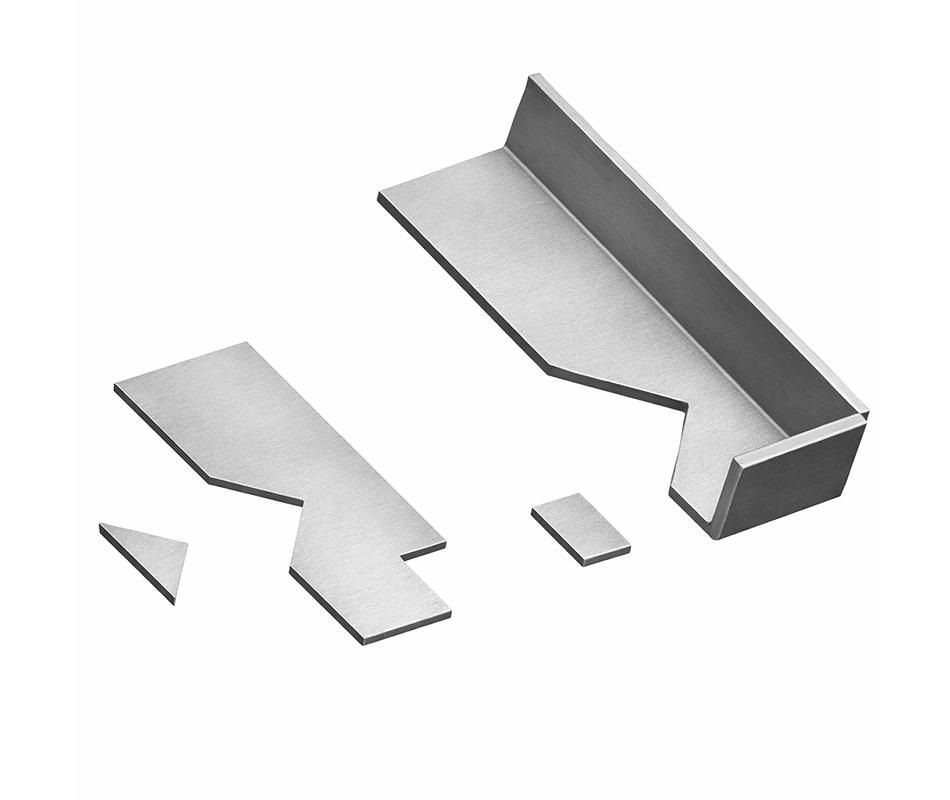

Matriz corta cantos a 90º regulável 100x100


Matriz corta cantos de chapas, cantoneiras, etc.., regulável até 100x100mm a 90º fixos.

REF: 140-02-01-00005
CAPACIDADE MÁXIMA DE CORTE: 100x100x4mm
PESO: 35 Kg.

Ferramenta opcional.

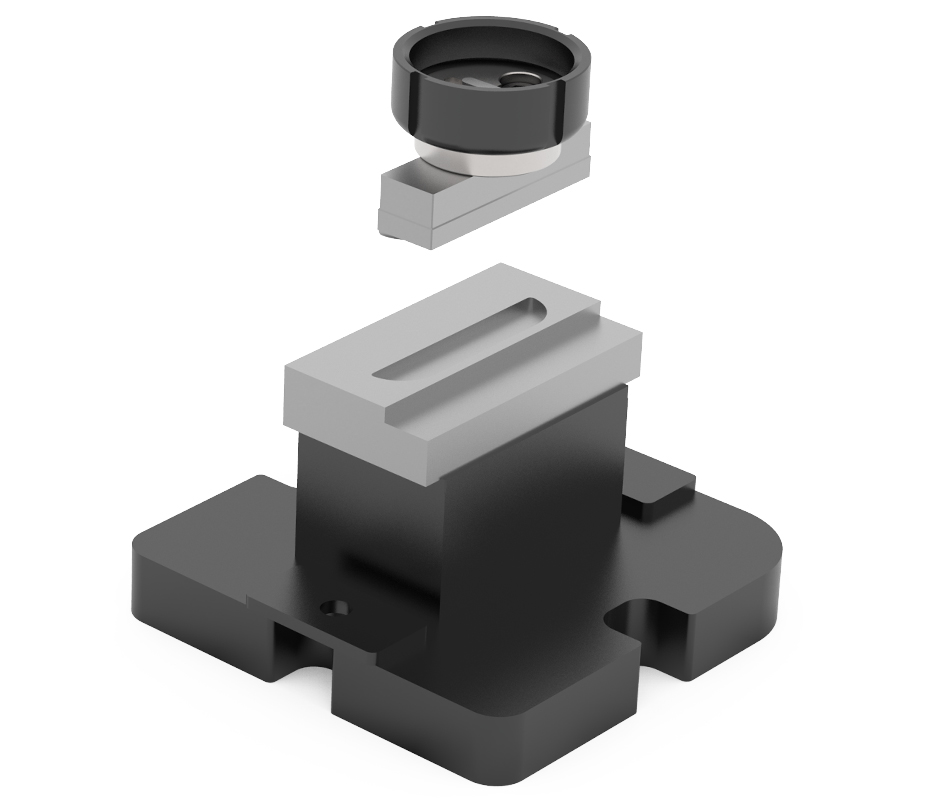

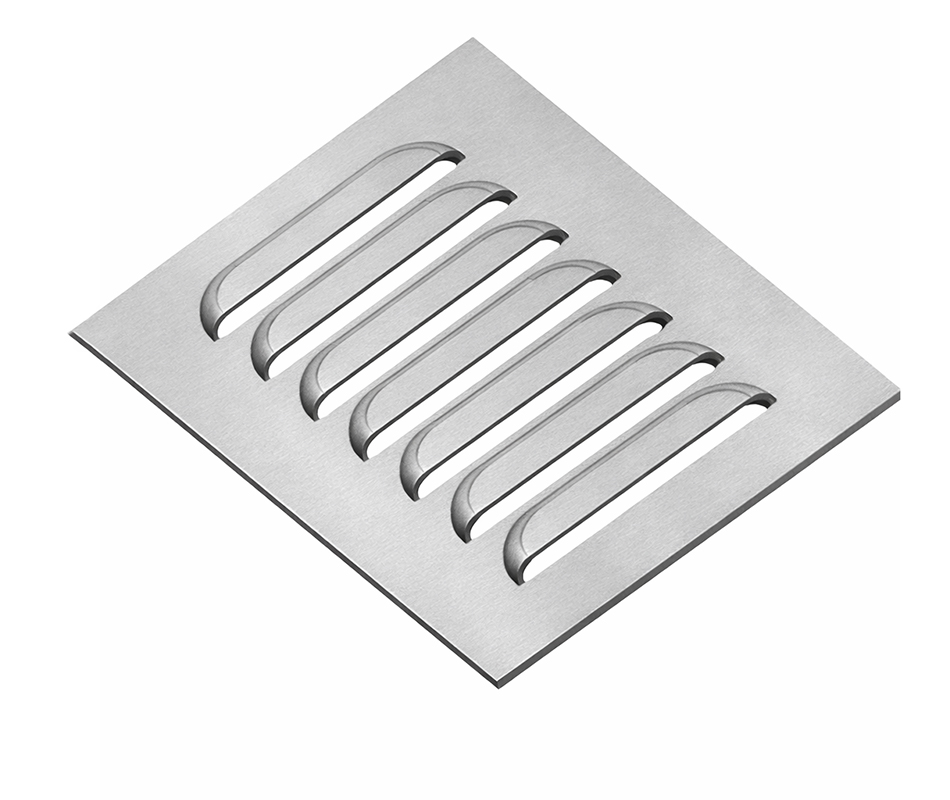

Matriz para veneziana


Matriz para realizar venezianas para ventilação em chapa. A quantidade de estampagens é ajustável. São realizadas uma a uma.

REF: 140-02-01-00010
MEDIDAS DA FIGURA: 100X20mm.
ESPESSURA MÁXIMA: 2mm.
PESO:20 Kg.

Ferramenta Opcional.

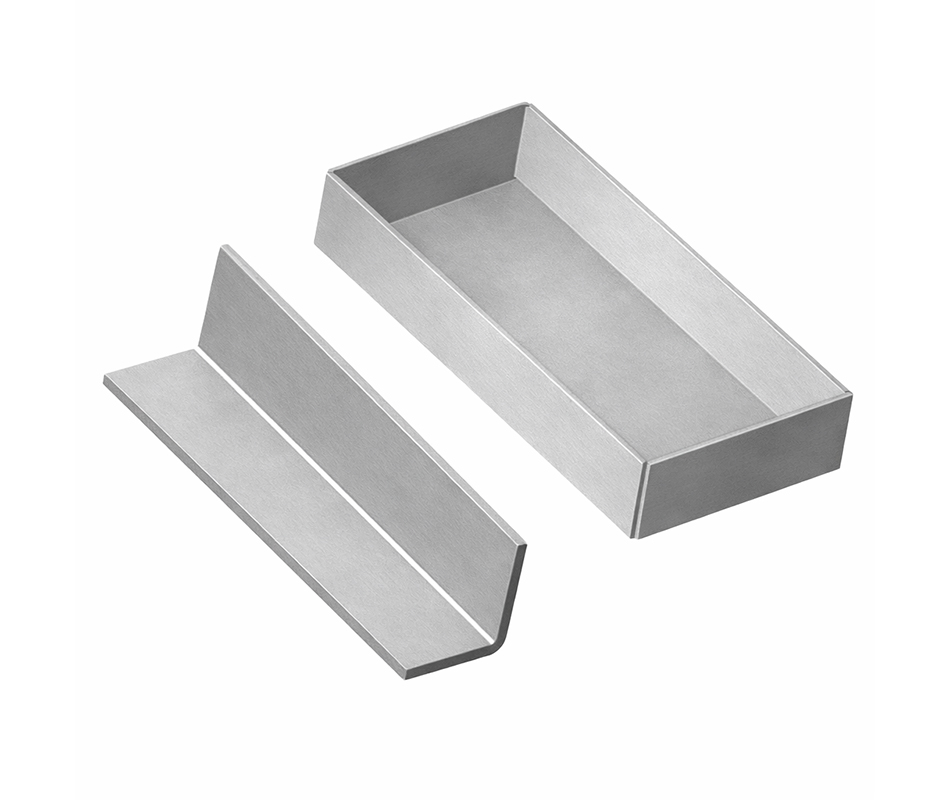

Matriz de dobra 100mm.


Matriz para dobrar chapa e barras até 100mm. Punção de 88º. Matriz com V de 56mm e V de 26mm.

REF: 140-02-01-00003
COMPRIMENTO MÁXIMO DE DOBRA: 100mm.
ESPESSURA MÁXIMA DE DOBRA: 8 a 12mm.
PESO: 8 Kg.

Ferramenta Opcional.

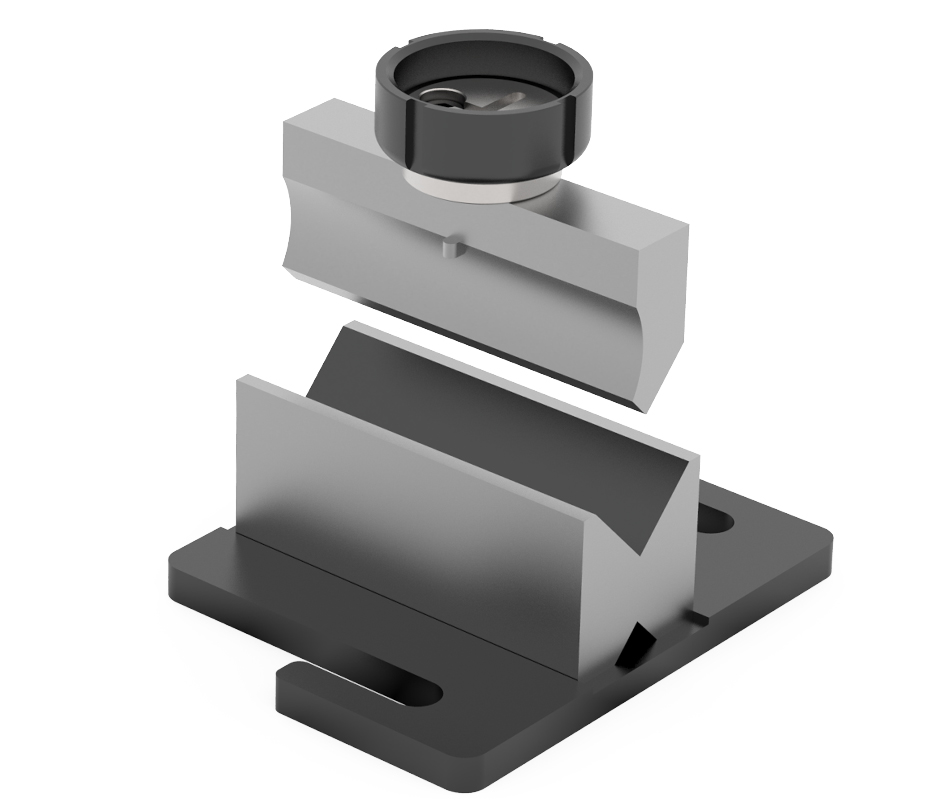

Matriz de dobrar 170mm


Matriz para dobrar chapa e barras até 170mm. Punção de 88º. Matriz com V de 56mm e V de 26mm.

REF: 140-02-01-00004
LARGURA MÁXIMA DE DOBRA: 170mm.
ESPESSURA MÁXIMA DE DOBRA: 8 a 12mm.
PESO: 12 Kg.

Ferramenta Opcional.

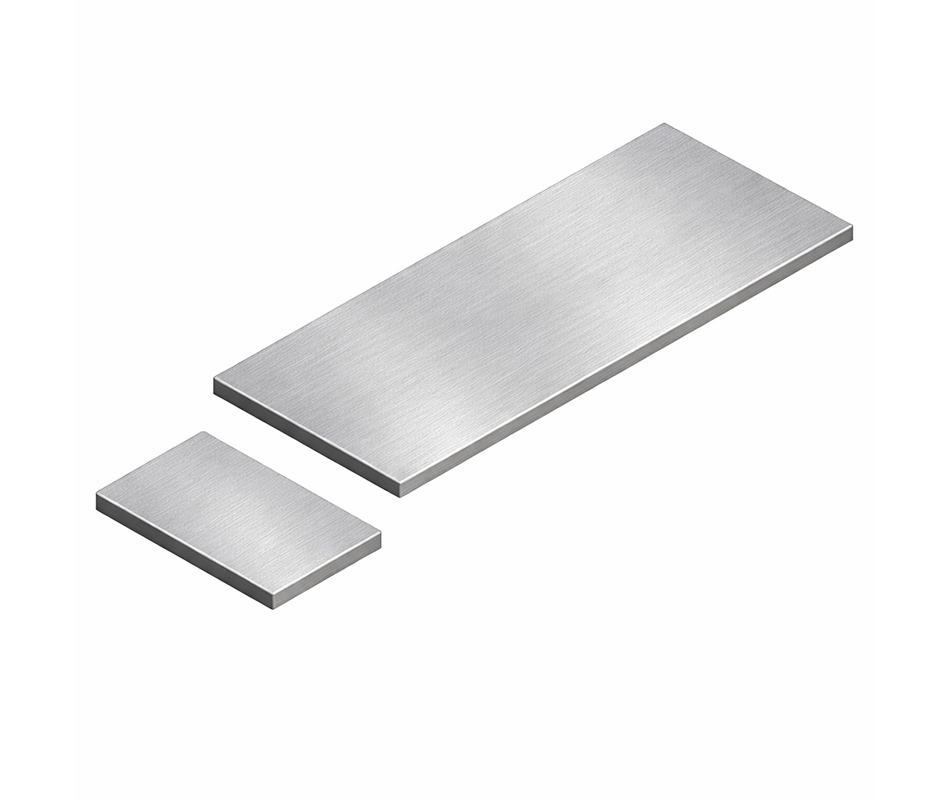

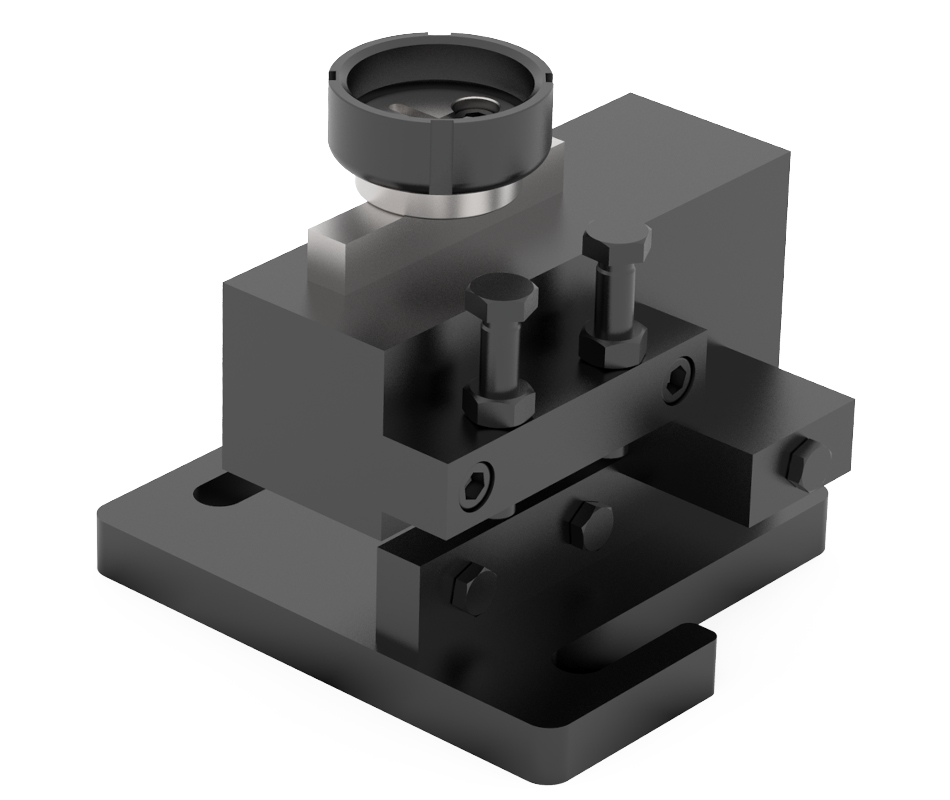

Matriz de cortar barras 100x10mm.


Matriz de cortar tiras ou barras desde 0.8mm até 10mm de espessura.

REF: 140-02-01-00002
CAPACIDADE MÁXIMA DE CORTE: 100x10mm.
PESO: 28 Kg.

Ferramenta Opcional.

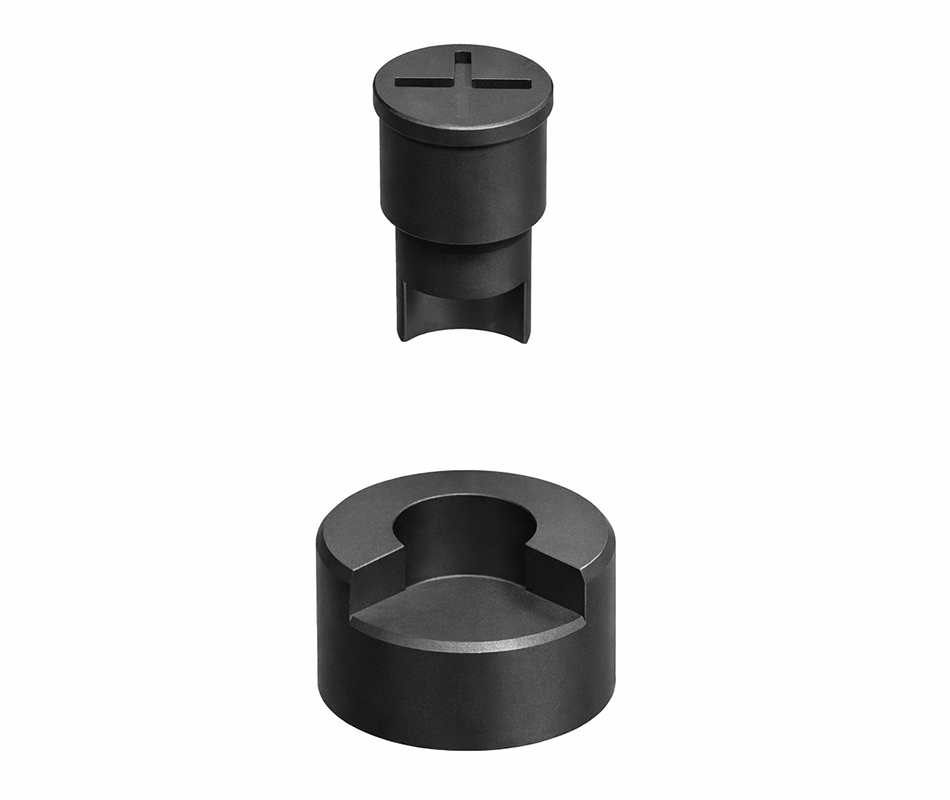

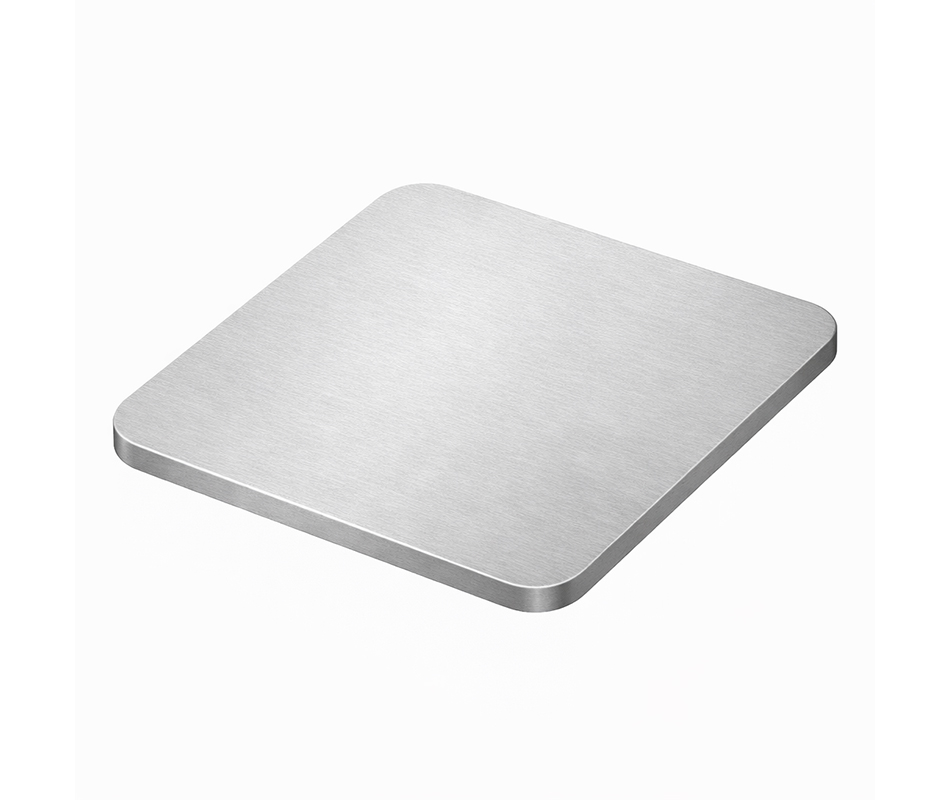

Matriz para raios em cantos de chapas


Matriz para arredondar cantos em chapas, com diferentes raios. No arquivo PDF poderá ver todos os tipos e medidas que dispomos.

Ferramenta opcional.​



Matriz para raios em cantos de chapas
Descarregar (929.43 KB)

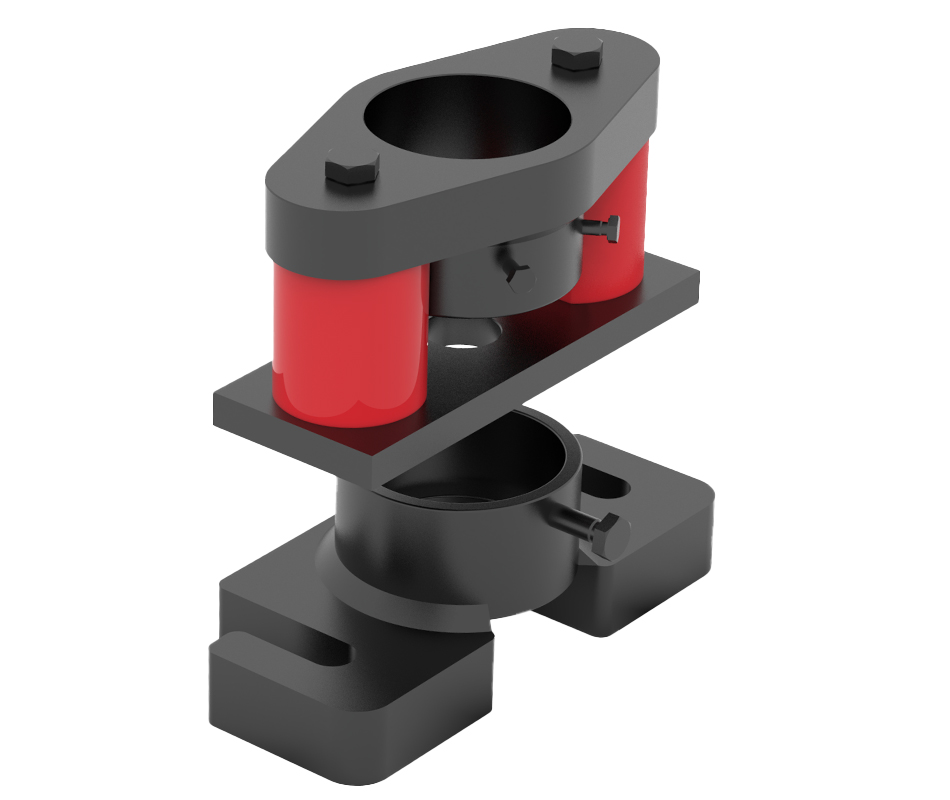

Extrator endireitador


Extrator que momento da furação atua como endireitador para evitar que as barras se curvem no momento da furação.

REF: 140-02-01-00039
ESPESSURA MÁXIMA DA BARRA: 15mm.
PESO:15 Kg.

Ferramenta Opcional

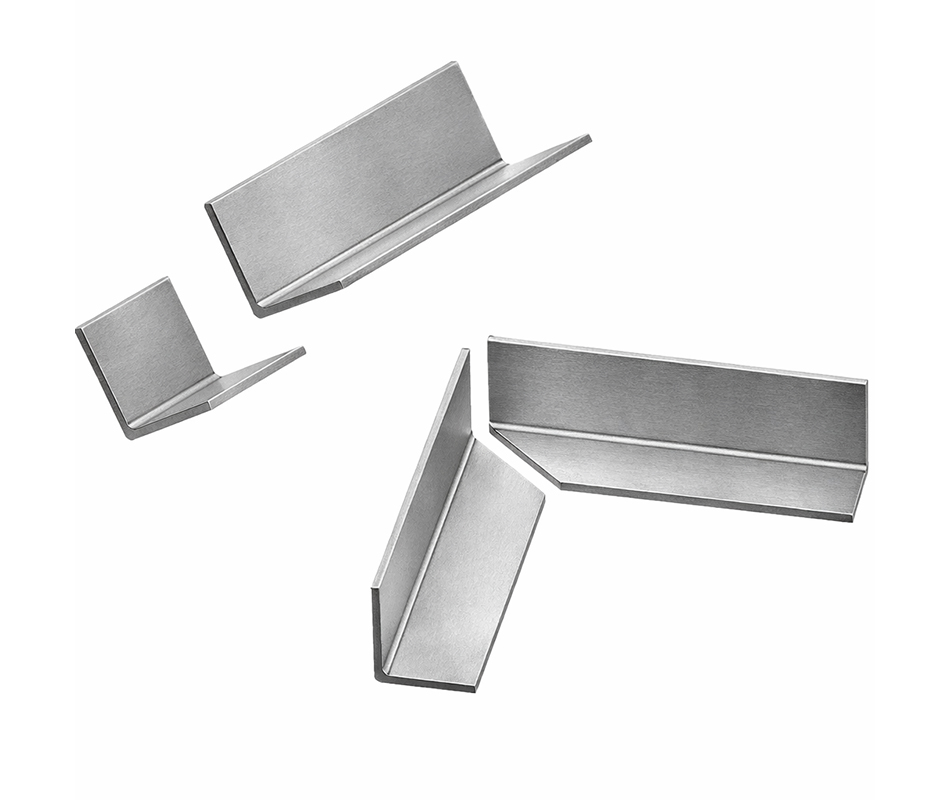

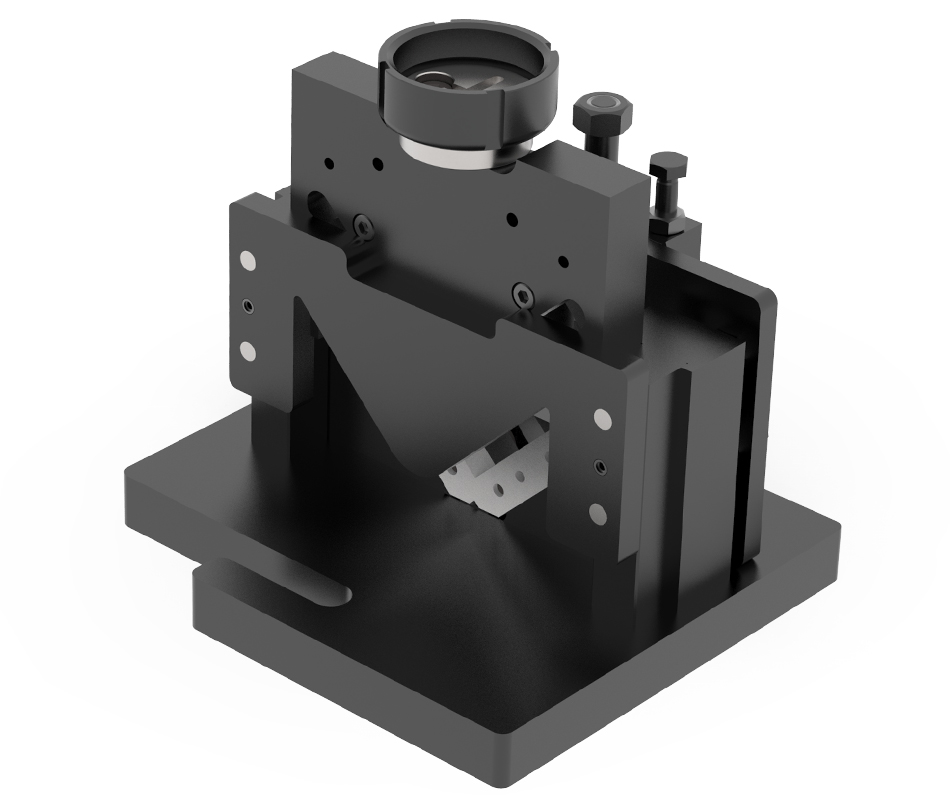

Matriz de cortar cantoneira


Matriz de cortarcantoneira a 90º  e  45º.

REF: 140-02-01-00001
CAPACIDADE MÁXIMA DE CORTE RETO: 60x60mm
CAPACIDADE MÁXIMA DE CORTE EM ANGULO: 50x50
PESO: 32Kg.

Ferramenta Opcional.

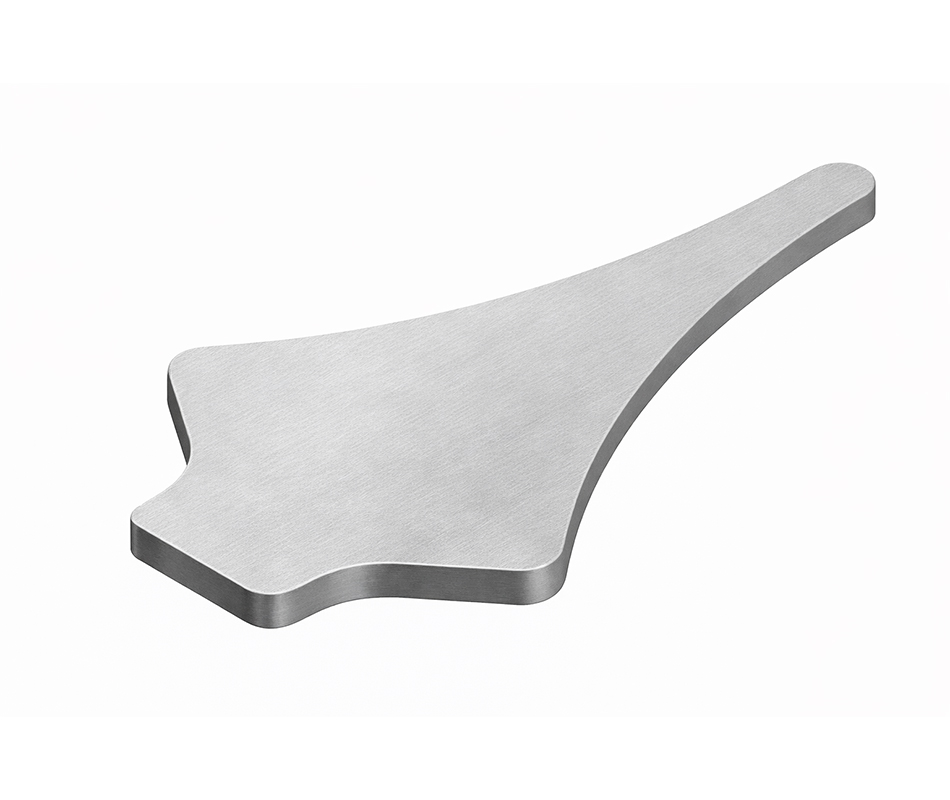

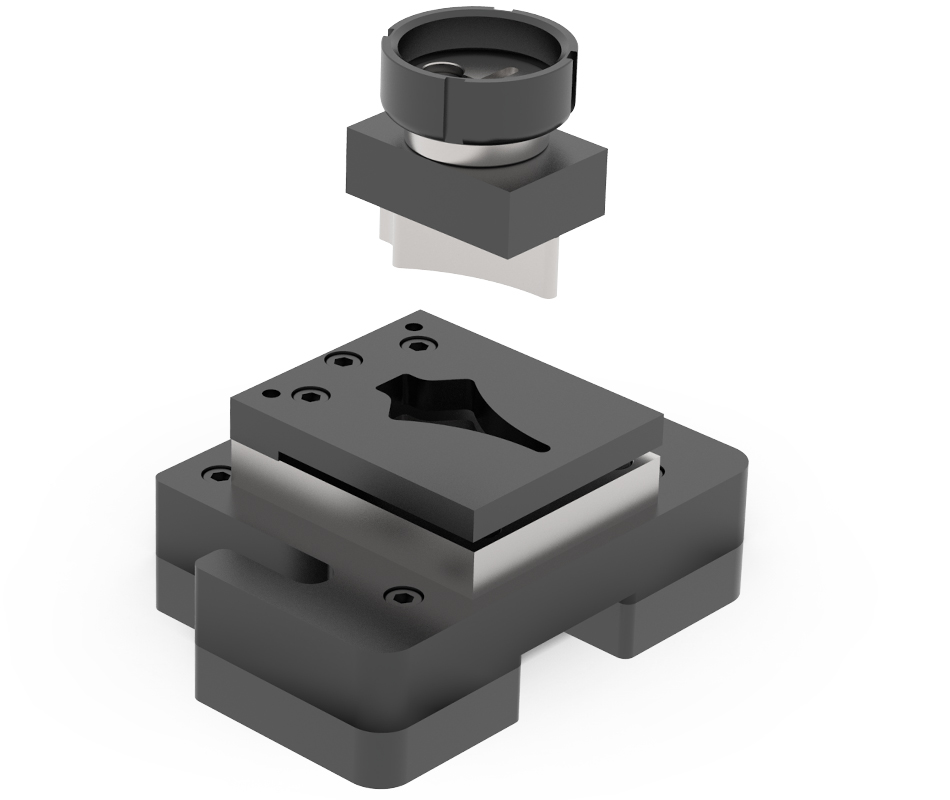

Matriz para flechas em chapa


Matriz para estampar em chapa a forma de flecha para cercas.

REF: 140-02-01-00006
ESPESSURA MÁXIMA DA CHAPA: 3mm
PESO:21 Kg.

Ferramenta Opcional.

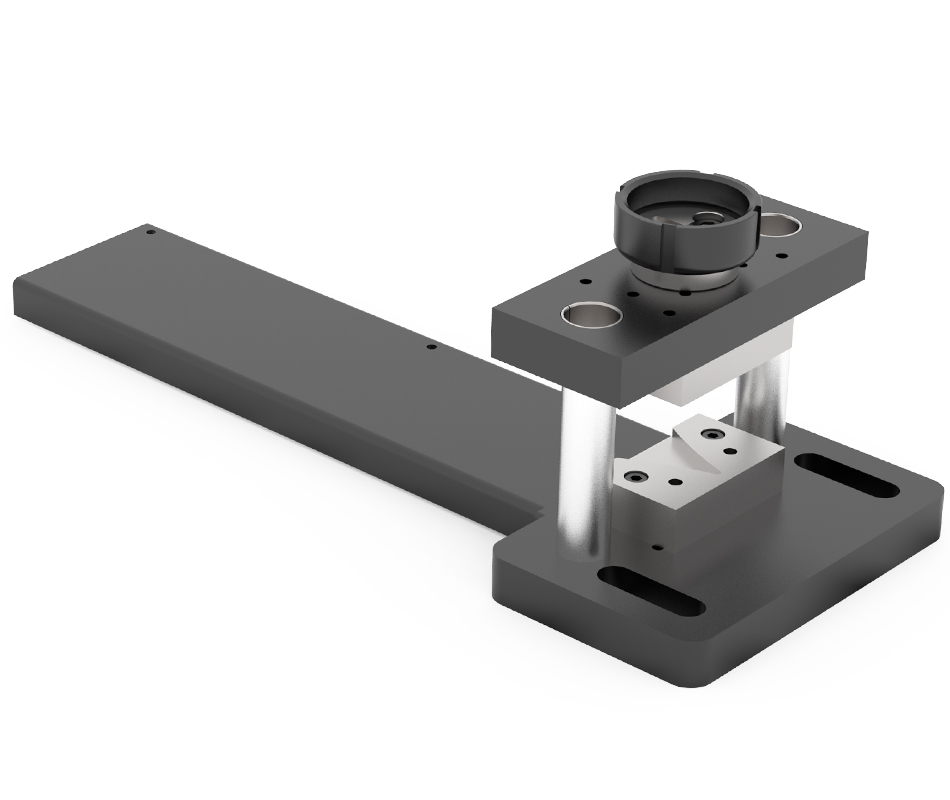

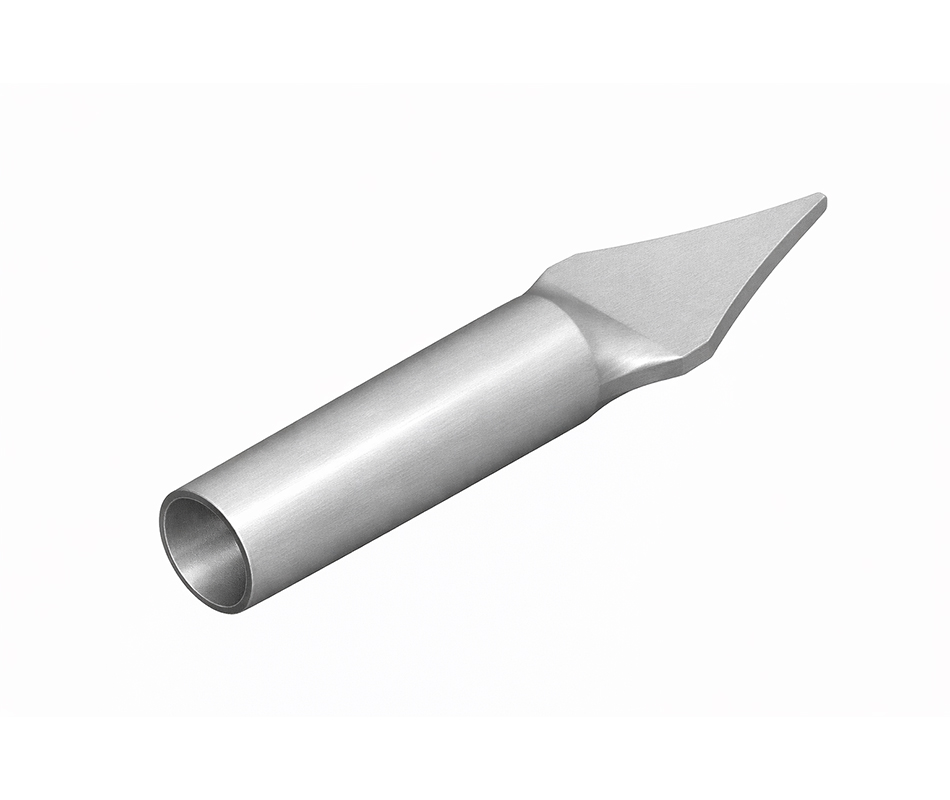

Matriz para flechas em tubo


Matriz para amassar e recortar o tubo em forma de flecha. Apta para diferentes diâmetros.

REF: 140-02-01-00007
DIÂMETRO MÁXIMO DO TUBO: 30x2mm
DIÂMETRO MINIMO DO TUBO: 10x2mm
PESO:19 Kg.

Ferramenta Opcional.

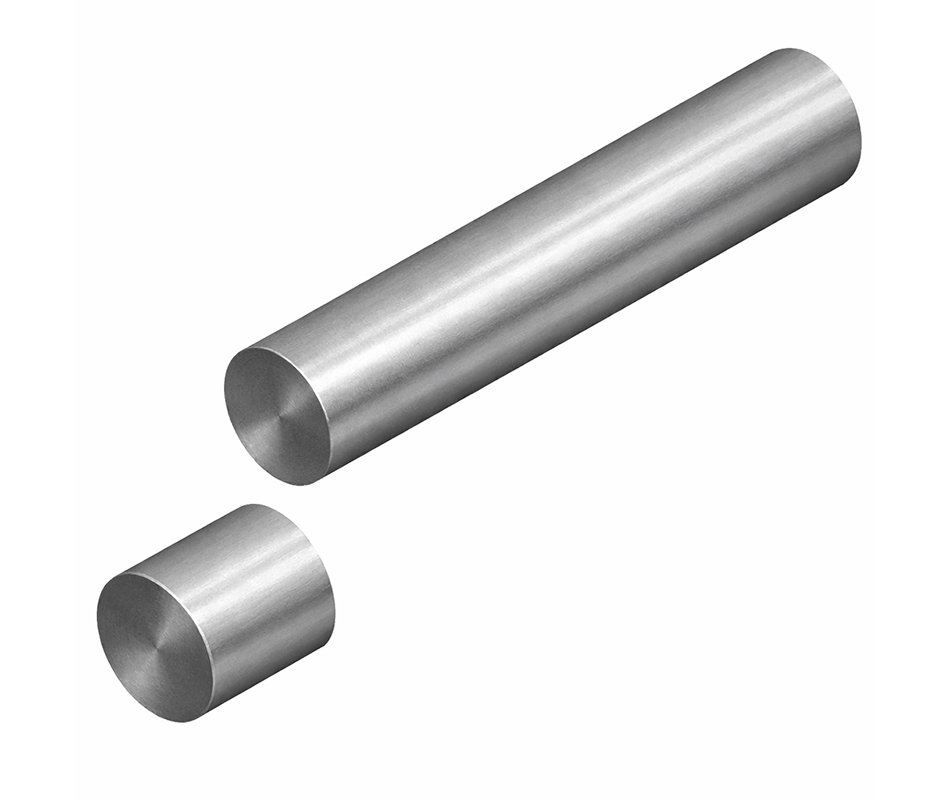

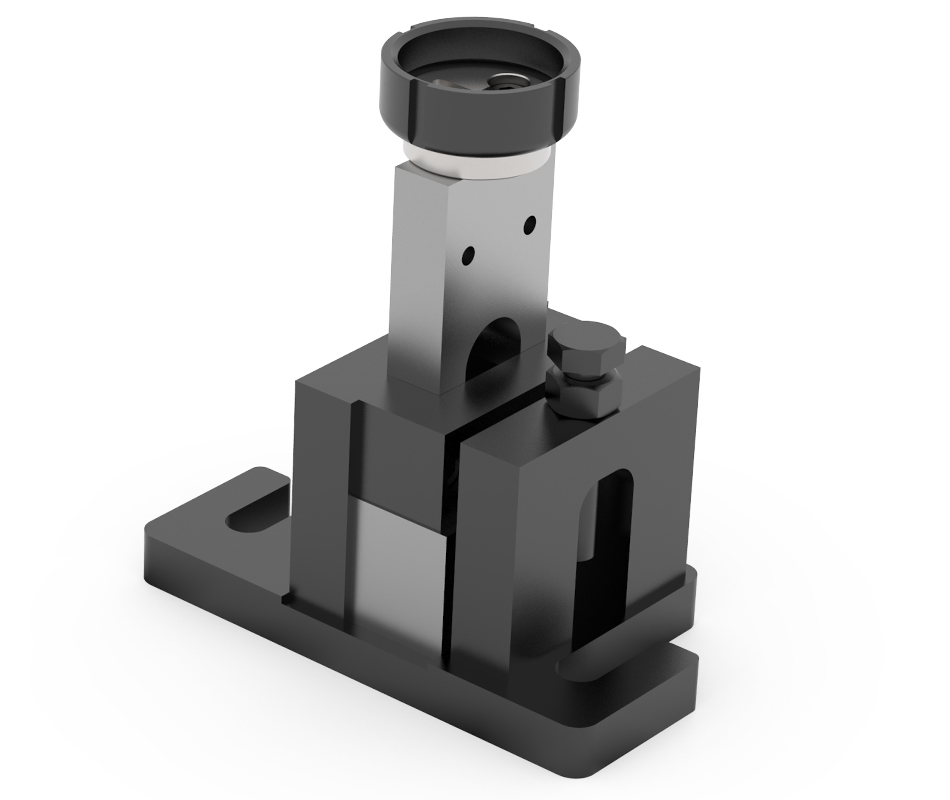

Matriz de cortar barra redonda


Matriz para cortar barra maciça de 3mm até 35mm.

REF: 140-02-01-00035
DIÂMETRO MÁXIMO DE CORTE: 35mm.
DIÂMETRO MINIMO DE CORTE: 3mm.
PESO:15 Kg.

Ferramenta Opcional.

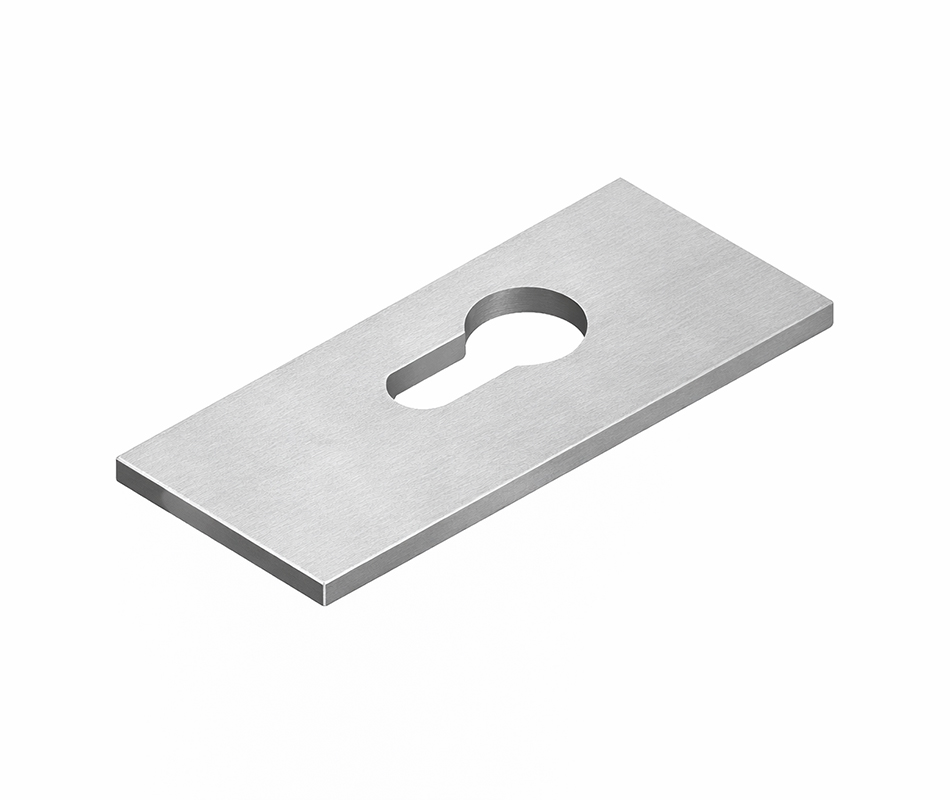

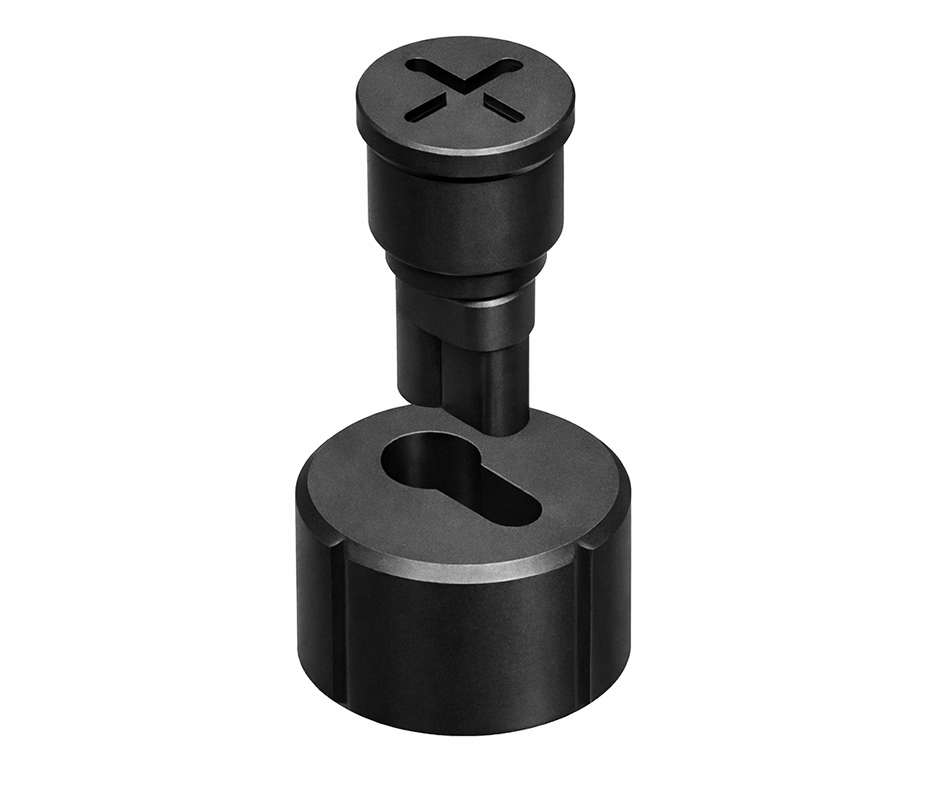

Punção e matriz para fechadura


Punção e matriz para realizar o encaixe da fechadura na chapa.
Complementos necessários: CAB60 e TAP40.

REF: 140-02-01-00036
ESPESSURA MÁXIMA: 6mm
PESO:1 Kg.

Ferramenta Opcional.

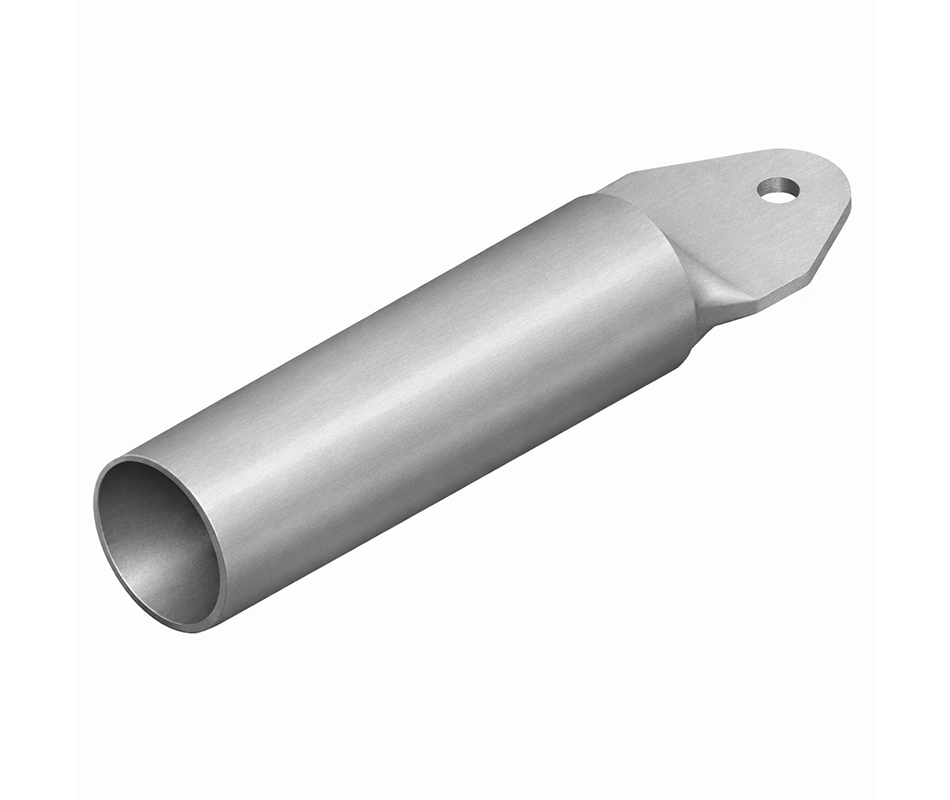

Matriz forma pontas em tubos


Matriz para amassar e furar tubos para cercas. Admite diferentes diâmetros de tubo. A medida di furo é intercambiável.

REF: 140-02-01-00040
DIÂMETRO MÁXIMO DO TUBO:50mm
DIÂMETRO MINIMO DO TUBO:10mm
DIÂMETRO DO FURO: Intercambiável.
PESO:23 Kg.

Ferramenta Opcional.

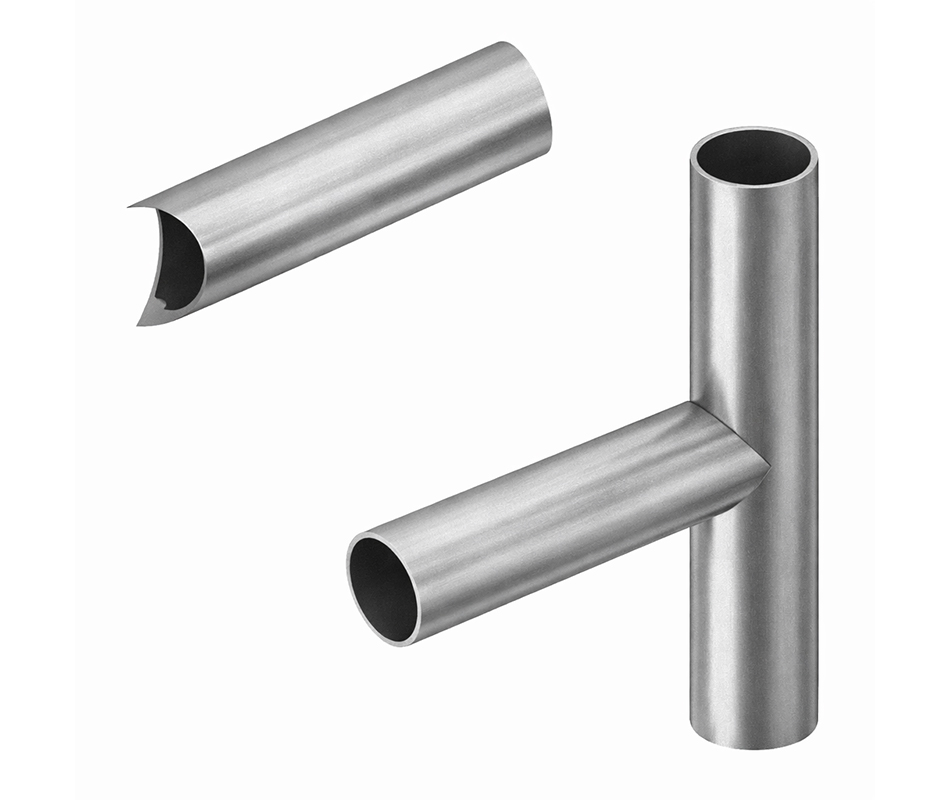

Matriz boca de lobo para tubo


Matrizes para Boca de Lobo (abocardar tubo) de Ø16 a Ø60mm. Consiste em recortar o extremo de um tubo para sua união com outro de maneira perpendicular. No arquivo PDF poderá ver todos os tipos e medidas que dispomos.

Ferramenta opcional.



Matriz boca de lobo para tubo MX340
Descarregar (930.28 KB)

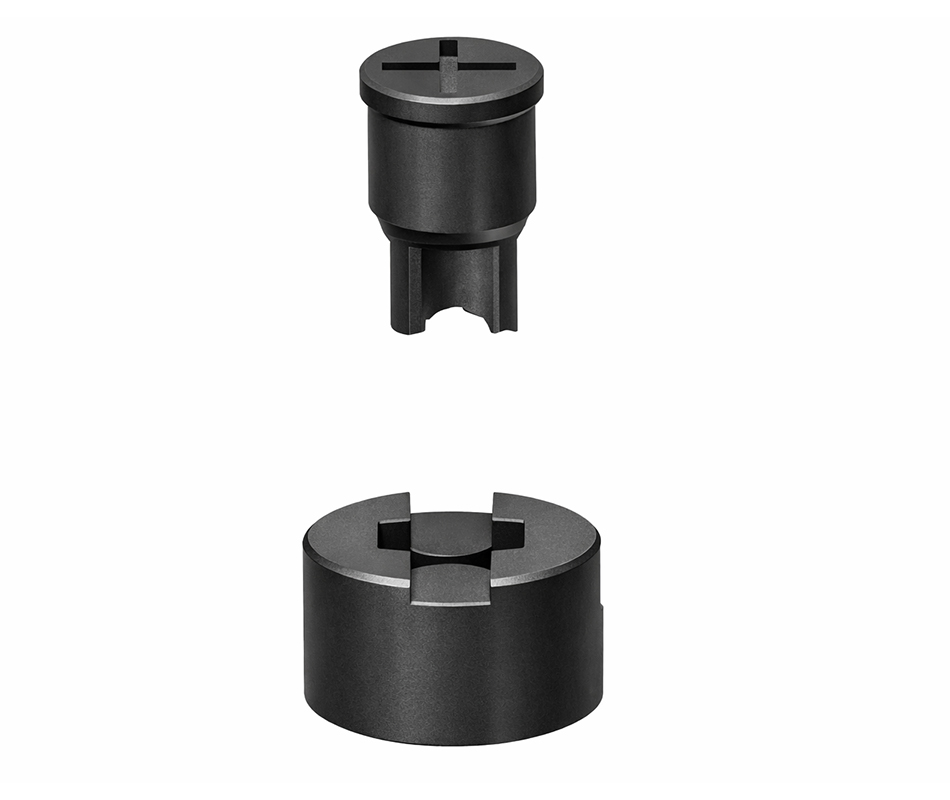

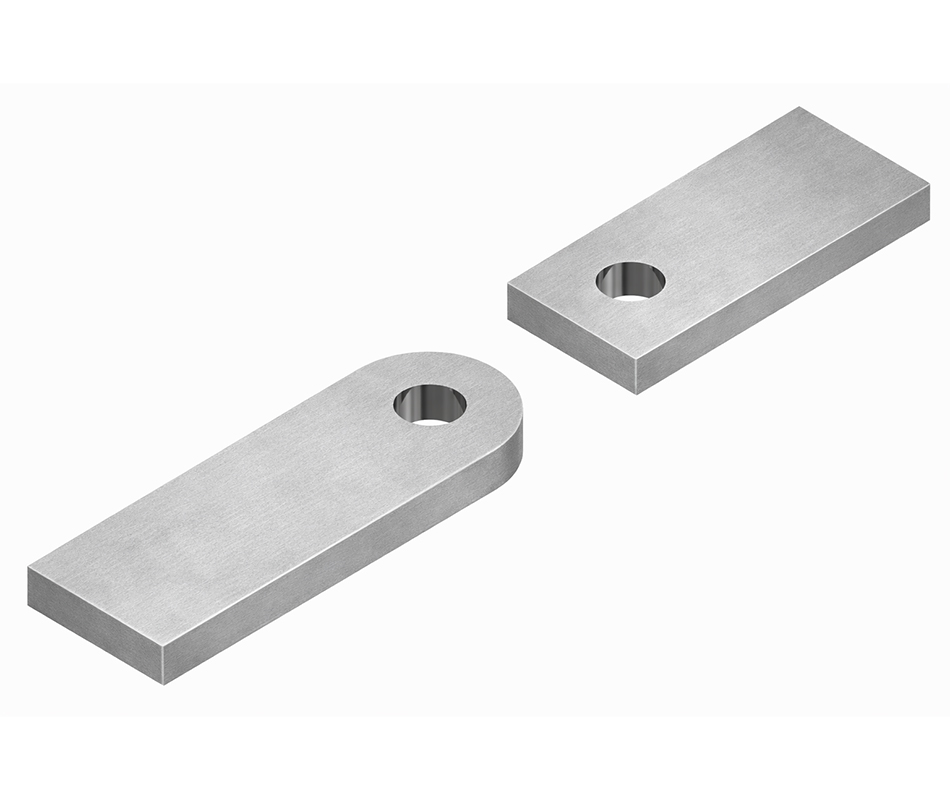

Matriz de separação


Matriz para fabricar todo tipo de separação, com ou sem furo, corte reto ou arredondado... Muito utilizadas para abraçadeiras, suportes etc. Partindo de uma barra ou tira de chapa, a cada golpe é feita uma peça com o comprimento que se queira.  No arquivo PDF poderá ver todos os tipos e medidas das ferramentas que dispomos.

Matriz de separação MX340
Descarregar (844.4 KB)

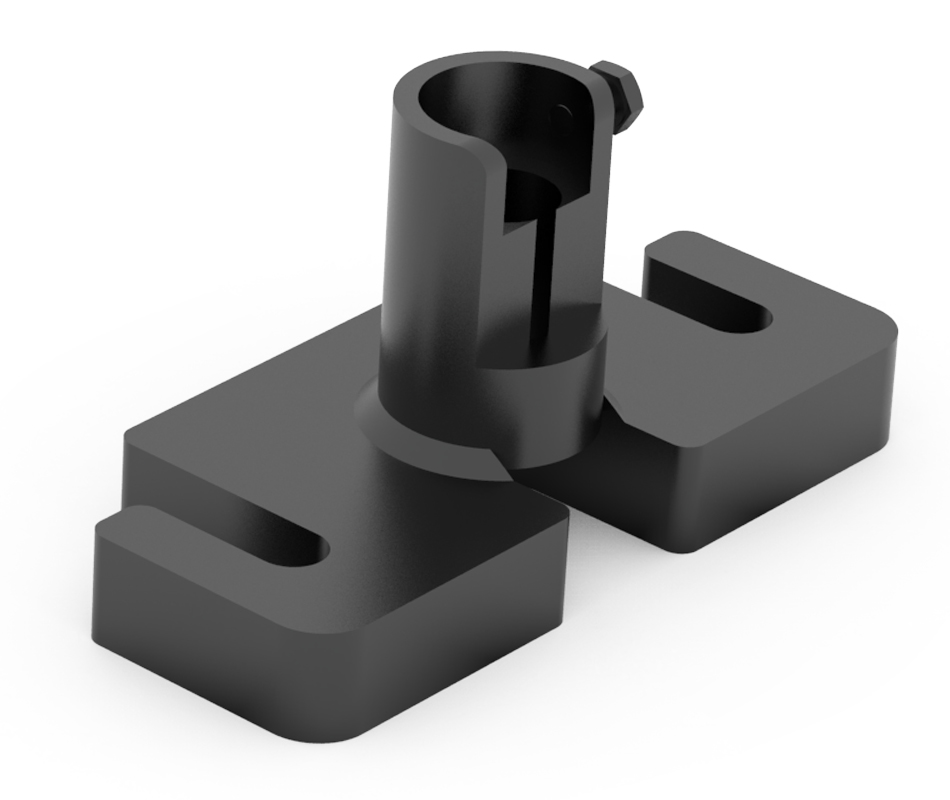

Matriz para furar cantoneira e perfil U


Porta Matriz para furar cantoneiras. Os punções e as Matrizes de diferentes diâmetros são intercambiáveis

REF: 140-02-01-00031
DIÂMETRO MÁXIMO DO FURO: 28 mm
DIÂMETRO MINIMO DE FURO: 2 mm.
PESO: 9 Kg.

Ferramenta Opcional




Acessórios incluídos para Puncionadeira Hidráulica MX340G



Porta matriz e porca de acoplamento do punção MX340


Todas as puncionadeiras Nargesa estão equipadas com uma ferramenta de furação, formada por um porta matriz e a porca de acoplamento do punção. Os demais acessórios são opcionais, quer dizer, cada cliente equipa sua máquina como deseja e necessita. Em Acessórios Opcionais, encontrará uma lista de possíveis punções e matrizes de todos ostipo estandar.
Porta matriz e porca de acoplamento do punção MX340
Descarregar (911.51 KB)



+ info para Puncionadeira Hidráulica MX340G


Puncionadeira Hidráulica MX340G se diferencia das demais puncionadeiras por seu perfil e grande curso permitindo o uso de um número sem fim de ferramentas. Suas características e versatilidade a converte em uma máquina de rápida amortização. Desempenha as mesmas funções que 5 máquinas diferentes.


  • Garganta: 180 mm.
  • Curso do cilindro: 100 mm.
  • Altura max. : 220 mm.

Dimensões da máquina Puncionadeira Hidráulica MX340G


Dimensões da máquina: 690x 870x1780 mm.

Peso: 615 Kg.

Código Alfandegário:  84624900

Outras características:

  • Bancada paletizada para transportar fácilmente a máquina ao local de trabalho ou armazenagem.
  • A máquina é entregue completamente montada.

Características da embalagem Puncionadeira Hidráulica MX340G


Nº Volume: 1.

Largura: 700 mm.

Profundidade: 800 mm.

Altura: 1800 mm.

Volume: 1 m3

Peso Líquido: 615 Kg.

Peso Bruto: 635 Kg.

Código Alfandegário:  84624900

Outras características:

  • Bancada paletizada para transportar fácilmente a máquina ao local de trabalho ou armazenamento.
  • A máquina é entregue completamente montada.
  • Embalagem com paleet de ferro e caixa de papelão com 3 folhas, apta para o transporte marítimo.
  • Opcional: Embalagem completa em madeira NIMF15.

Usos da máquina Puncionadeira Hidráulica MX340G


A Puncionadeira Hidráulica Nargesa MX340G pode puncionar qualquer tipo de perfil: Barra plana, Chapa, tubo, cantoneira, Vigas UPN, perfil T, perfil U, IPN, etc... Pode ser acoplado diferentes ferramentas para abocardar tubo, cortar cantos, cortar barras, fabricar pontas de flecha em chapa e em tubo, arredondar cantos de chapas e muitas outras. Estas ferramentas podem ser fornecidas pelo fabricante ou mesmo adquiridas de terceiros assim como produzidas pelo proprio cliente.
