Puncionadeira Hidráulica MX700


Puncionadeira Multifuncional MX700 NARGESA de 70 toneladas. Seu perfil, curso e ampla mesa de trabalho a transformam em uma ferramenta muito versátil: Fura, dobra, corta, embute...

A puncionadeira MX700 NARGESA, está caracterizada por sua versatilidade. Pode realizar múltiplas funções de trabalho como furação em chapa, barras, tubo, cantoneiras, perfil U, T, UPN, IPN... Dobrar, cortar, embutir, abocardar tubo, curvar, estampar... Pode adaptar-se a qualquer tipo de matriz, incluso as fabricada pelo próprio cliente. Sua versatilidade e fácil uso a convertem em uma máquina indispenssável para uma empresa do mundo do ferro.

Todos os produtos Nargesa se adaptam as normas CE de fabricação de máquinas industriais.



Características técnicas

  • Potência Hidráulica: 70 Tn.
  • Velocidade de trabalho: 9 mm/seg.
  • Velocidade de retorno: 14 mm/seg.
  • Curso do punção: 160 mm.
  • Garganta: 350 mm.
  • Dimensões da mesa: 600x350 mm.
  • Proteção de segurança articulada.
  • Acionamento com pedal de segurança.
  • Diplay digital.
  • Contador de golpes ou peças.
  • Diagnóstico de alarmes.
  • Potência do motor: 5,5 KW / 7,5 CV (HP).
  • Tensão trifásica: 400 V.
  • Bancada inferior paletizada para poder transportar fácilmente a máquina ao local de trabalho ou armazenagem.
  • A máquina é entregue completamente montada.
  • Embalagem com palete de ferro e caixa de papelão triplo, apta para o transporte marítimo.
  • Opcional: embalagem completa em madeira fumigada NIMF15.



PUNCIONAGEM:

Pode ser fornecido todo tipo de punções com diferentes formas: redondos, quadrados, retangulares, ovalados, fechadura.. A furação também pode ser em tubo.


OUTRAS APLICAÇÕES:

São inúmeras as outras aplicações. Existe mais de 40 matrizes estandar para realizar diferentes trabalhos (Ver ACESSÓRIOS OPCIONAIS ao fim da página).


APLICAÇÕES NÃO ESTANDAR:

Caso o cliente tenha necessidade, produzimos matrizes sob encomenda para fabricar todos os tipos de peças.


VANTAGENS:

  • Se diferencia das demais puncionadeiras universaies multifuncionais por sua garganta de 350mm, curso de 160mm e ampla mesa de trabalho que permite acoplar qualquer tipo de matriz. Muitos de nossos clientes produzem suas próprias matrizes.
  • Rapidez na troca de ferramentas, máximo 30 segundos.
  • O ajuste do curso permite aumentar a produtividade.
  • Não há dimensão máxima para a furação.


EQUIPAMENTO FORNECIDO COM A MÁQUINA:

Todas as puncionadeiras Nargesa estão equipadas com uma ferramenta de furação, formada por um porta matriz e a porca de acoplamento do punção. Os demais acessórios são opcionais, quer dizer, cada cliente equipa sua máquina como deseja e necessita. Em Acessórios Opcionais, encontrará uma lista de possíveis punções e matrizes de todos ostipo estandar.

Todos os nossos produtos estão fabricados em nossas instalações na Espanha. Os componentes hidráulicos e eletrônicos são completamente estandar e das melhores marcas de primeira ordem Européia, com serviço técnico em todo o mundo: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...



Amostras de trabalhos realizados com Puncionadeira Hidráulica MX700




Cálculo de capacidade de estampagem

No arquivo PDF mostramos como calcular a capacidade de puncionagem em diferentes espessuras, materiais e formatos... Quais espessuras se podem estampar. com qual diâmetro de punção, sugestões para melhorar seus trabalhos e aumentas a capacidade de estampagem.

Cálculo de capacidad de punzonado
Descarregar (1.45 MB)

Acessórios opcionais para Puncionadeira Hidráulica MX700



Punções e matrizes redondos, quadrados, ovalados, retangulares Nargesa MX700


A Nargesa dispõe de amplo catálogo de punções e matrizes de todos os  tipos. Se a medida que necessita o cliente não esta nesta lista, fabricamos. No arquivo PDF poderá ver todos os tipos e medidas que dispomos.




Punções e matrizes MX700
Descarregar (797.54 KB)




Matriz para corte de cantos a 90º regulável 150x150 MX700


Matriz para corte de cantos em chapas, cantoneiras, etc... regulável até 150x150mm a 90º fixos.

REF: 140-02-02-00001
CAPACIDADE MÁXIMA DE CORTE: 150x150x8mm
PESO: 38 Kg.

Ferramenta opcional.





Matriz de dobrar 100mm MX700


Matriz para dobrar chapa e barras até 100mm. Punção de 88º. Matriz com V de 56mm e V de 26mm.

REF: 140-02-02-00033
LARGURA MÁXIMA DE DOBRA: 100mm.
ESPESSURA MÁXIMA DE DOBRA: 8 a 12mm.
PESO: 9 Kg.

Ferramenta Opcional.





Matriz de dobrar 170mm MX700


Matriz para dobrar chapa e barras até 170mm. Punção de 88º. Matriz com V de 56mm e V de 26mm.

REF: 140-02-02-00034
LARGURA MÁXIMA DE DOBRA: 170mm.
ESPESSURA MÁXIMA DE DOBRA: 8 a 12mm.
PESO: 13 Kg.

Ferramenta Opcional.





Matriz de dobrar 350mm MX700


Matriz para dobrar chapa e barras até 350mm. Punção de 88º. Matriz com V ajustável de 120mm, 80mm 40mm e 16mm.

REF: 140-02-02-00043
LARGURA MÁXIMA DE DOBRA: 350mm.
ESPESSURA MÁXIMA DE DOBRA: 20mm.
PESO: 45 Kg.

Ferramenta Opcional.

Matriz de dobrar 350mm MX700
Descarregar (2.07 MB)




Matriz tipo veneziana MX700


Matriz para realizar venezianas para ventilação em chapa. A quantidade de estampagens é agustável. É realizado uma por vez

REF: 140-02-02-00031
MEDIDAS DA VENEZIADA: 100X20mm.
ESPESSURA MÁXIMA: 2mm.
PESO:21 Kg.

Ferramenta Opcional.





Matriz boca de lobo para tubo MX700


Matrizes para Boca de Lobo (abocardar tubo) de Ø16 a Ø60mm. Consiste em recortar o extremo de um tubo para sua união com outro de maneira perpendicular. No arquivo PDF poderá ver todos os tipos e medidas que dispomos.

Ferramenta opcional.




Matriz boca de lobo para tubo MX700
Descarregar (923.54 KB)




Matriz de raios em cantos MX700


Matriz para arredondar cantos da chapa em diferentes raios. No Arquivo PDF poderá ver todos os tipos e medidas que dispomos.



Matriz de raios em cantos MX700
Descarregar (922.23 KB)




Matriz de cortar cantoneira MX700


atriz de cortarcantoneira a 90º  e  45º.

REF: 140-02-02-00036
CAPACIDADE MÁXIMA DE CORTE RETO: 80x80mm
CAPACIDADE MÁXIMA DE CORTE EM ANGULO: 50x50mm
PESO: 35Kg.

Ferramenta Opcional.





Extrator endireitador MX700


Extrator que no momento da estampagem, atua como endireitador evitando que as barras se curvem no momento da perfuração.

REF: 140-02-02-00042
ESPESSURA MÁXIMA DA BARRA: 15mm.
PESO:15 Kg.

Ferramenta Opcional





Matriz para flechas em chapa MX700


Matriz para estampar em chapa a forma de flecha para cercas.

REF: 140-02-02-00041
ESPESSURA MÁXIMA DA CHAPA: 3mm
PESO:22 Kg.

Ferramenta Opcional.





Matriz de separação MX700


Matriz para fabricar todo tipo de separação, com ou sem furo, corte reto ou arredondado... Muito utilizadas para abraçadeiras, suportes etc. Partindo de uma barra ou tira de chapa, a cada golpe é feita uma peça com o comprimento que se queira.  No arquivo PDF poderá ver todos os tipos e medidas das ferramentas que dispomos.



Matriz de separação MX700
Descarregar (844.34 KB)




Punção e matriz para fechadura


Punção e matriz para realizar o encaixe da fechadura na chapa.
Complementos necessários: CAB60 e TAP40.

REF: 140-02-01-00036
ESPESSURA MÁXIMA: 6mm
PESO:1 Kg.

Ferramenta Opcional.





Matriz de cortar barra 200x20mm MX700


Matriz de cortar tiras ou barras desde 0.8mm até 20mm de espessura.

REF: 140-02-02-00002
CAPACIDADE MÁXIMA DE CORTE: 200x20mm.
PESO: 54 Kg.

Ferramenta Opcional.





Matriz de cortar barras 100x12mm MX700


Matriz de cortar tiras ou barras desde 0.8mm até 12mm de espessura.

REF: 140-02-02-00037
CAPACIDADE MÁXIMA DE CORTE: 100x12mm.
PESO: 29 Kg.

Ferramenta Opcional





Matriz de cortar barra redonda MX700


Matriz para cortar barra maciça de 3mm até 35mm.

REF: 140-02-02-00038
DIÂMETRO MÁXIMO DE CORTE: 35mm.
DIÂMETRO MINIMO DE CORTE: 3mm.
PESO:16 Kg.

Ferramenta Opcional.





Matriz forma pontas em tubos MX700


Matriz para amassar e furar pontas de tubos para cercas. Admite diferentes diâmetros de tubo. A medida do furo é intercambiável.


REF: 140-02-02-00039
DIÂMETRO MÁXIMO DO TUBO:50mm
DIÂMETRO MÍNIMO DO TUBO:10mm
DIÂMETRO DO FURO: Intercambiável.
PESO:24 Kg.

Ferramenta Opcional.





Matriz para flechas em tubo MX700


Matriz para amassar e recortar o tubo em forma de. Apta para diferentes diâmetros.

REF: 140-02-02-00040
DIÂMETRO MÁXIMO DO TUBO: 30x2mm
DIÂMETRO MINIMO DO TUBO: 10x2mm
PESO: 20 Kg.

Ferramenta Opcional.

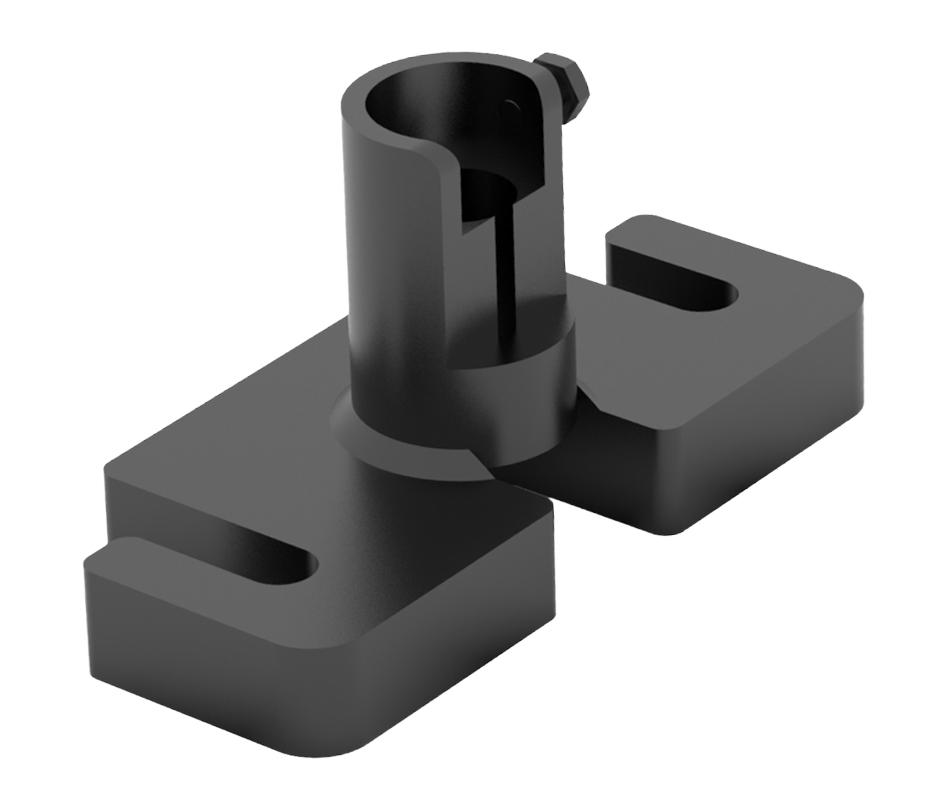

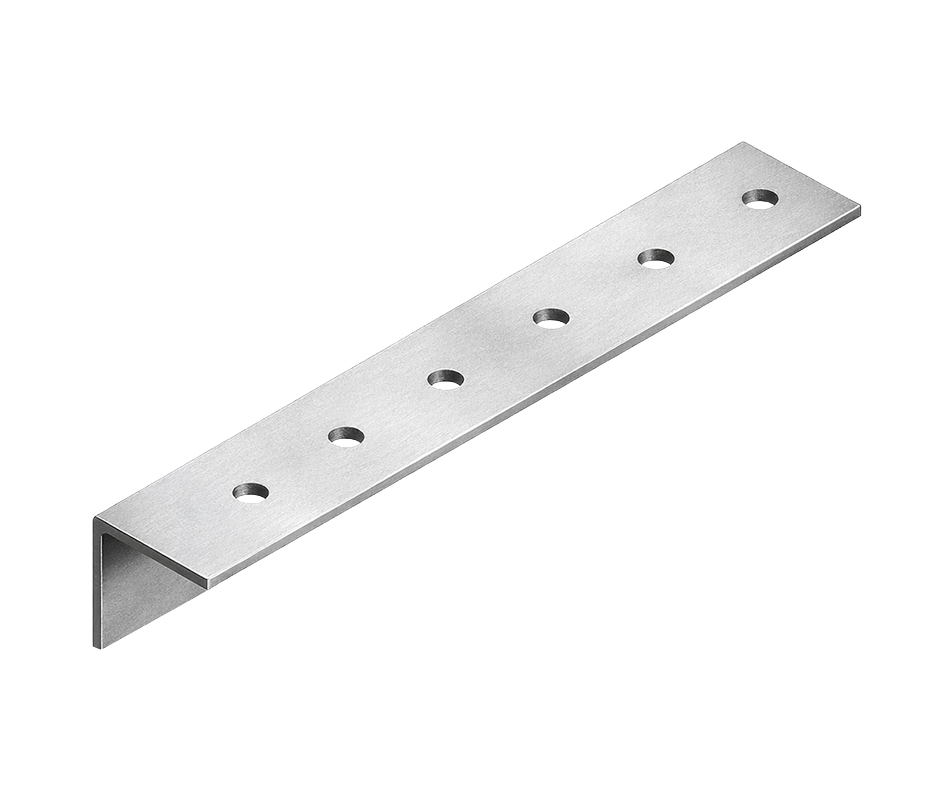

Matriz para furar cantoneira e perfil U


Porta Matriz para furar cantoneiras. Os punções e as Matrizes de diferentes diâmetros são intercambiáveis

REF: 140-02-01-00031
DIÂMETRO MÁXIMO DO FURO: 28 mm
DIÂMETRO MINIMO DE FURO: 2 mm.
PESO: 9 Kg.

Ferramenta Opcional




Acessórios incluídos para Puncionadeira Hidráulica MX700



Porta matriz e porca de acoplamento do punção MX700


Todas as puncionadeiras Nargesa estão equipadas com uma ferramenta de furação, formada por um porta matriz e a porca de acoplamento do punção. Os demais acessórios são opcionais, quer dizer, cada cliente equipa sua máquina como deseja e necessita. Em Acessórios Opcionais, encontrará uma lista de possíveis punções e matrizes de todos ostipo estandar.

Porta matriz e porca de acoplamento do punção MX700
Descarregar (904.55 KB)



+ info para Puncionadeira Hidráulica MX700


Puncionadeira Hidráulica MX700 se diferencia das demais puncionadeiras por seu curso e perfil de trabalho, que lhe permite adaptar um sem fim de matrizes ou ferramentas. Suas características e versatilidade a converte em uma máquina de rápida amortização. Desempenha as mesmas funções que 5 máquinas distintas.


  • Garganta: 350 mm.
  • Curso do cilindro: 160 mm.
  • Altura max.: 390 mm.

Dimensões da máquina Puncionadeira Hidráulica MX700


Dimensões da máquina: 1130x1370x2060 mm.

Peso: 2000 Kg.

Código Alfandegário:  84624900

Outras características:

  • Bancada paletizada para transportar facilmente a máquina ao local de trabalho ou armazenagem.
  • A máquina é entregue completamente montada.

Características da embalagem Puncionadeira Hidráulica MX700


Nº Volumes: 1.

Largura: 1200 mm.

Profundidade: 1500 mm.

Altura: 2150 mm.

Volume: 3,87 m3

Peso Líquido: 2000 Kg.

Peso Bruto: 2015 Kg.

Código Alfandegário:  84624900

Outras características:

  • Bancada paletizada para transportar facilmente a máquina ao local de trabalho ou armazenagem.
  • A máquina é entregue completamente montada.
  • Embalagem com palete em ferro e caixa de papelão triplo, apta para o transporte marítimo.
  • Opcional: Embalagem completa em madeira NIMF15.

Usos da máquina Puncionadeira Hidráulica MX700


A Puncionadeira Hidráulica Nargesa MX700 pode perfurar qualquer tipo de perfil: Barra plana, chapa, tubo, cantoneiera, UPN, perfil T, perfil U, IPN, etc... Podem ser acopladas diferentes tipos de ferramentas para abocardar tubo, cortar cantos em chapas, fabricar pontas de flecha em chapa e em tubo, arredondar cantos de chapa. Tais ferramentas podem ser fabricadas pelo próprio cliente ou adquiridas de terceiros.
