Гидравлические пресс-ножницы MX700


Многофункциональный гидравлический пробивной пресс МХ70 Nargesa с максимальным усилием более 70 тонн. Наличие горловины, максимальная длина хода гидроцилиндра и широкая рабочая столешница превращают этот станок в универсальный инструмент: он пробивает отверстия, сгибает, режет, выгибает формы и т.д.

Гидравлические пресс-ножницы МХ700 Nargesa отличаются многофункциональностью и выполняют множество операций, таких как, перфорирование листового металла, полосового металла, трубы, уголка, швеллера U-образного профиля, (тавра, швеллера UPN, двутавра IPN… Гибка, резка, пробивка... Его можно приспособить к любому виду матрицы, даже самостоятельно изготовленной заказчиком.. Станок многофункционален и прост в использовании, что делает его незаменимым для работы в кузнечных мастерских.
Сертификация согласно нормам Европейского Союза (СЕ) в производстве промышленного оборудования.





Технические характеристики

  • Усилие: 70 Тонн.
  • Рабочая скорость: 9 мм в сек.
  • Скорость возврата: 14 мм в сек.
  • Максимальная длина хода гидрацилиндра: 160 мм.
  • С-образная часть пресс формы: 350 мм.
  • Размер рабочей поверхности: 600x350 мм.
  • Защита передней части от колебаний для обеспечения безопасности.
  • Запуск станка педалью безопасности.
  • Цифровой дисплей.
  • Счетчик частей и ударов.
  • Оповещение о диагностике.
  • Мощность двигателя: 5,5 Квт/ 7,5 HP.
  • 3х-фазное напряжение: 400 В.
  • Нижняя подставка на поддоне для легкой транспортировки станка на склад или на место хранения.
  • Станок поставляется полностью собранным.
  • Поддон сделан из стали, станок упакован в 3х-слойного картон, что удобно при морских перевозках.
  • Опция: Упаковка из обработанной по стандарту ISPM 15 древесины.



ПРОБИВКА:

Могут быть выполнены все виды пробивки: круглые, квадратные, овальные отверстия,  пробивка под замки…. Пробивка также может осуществляться на трубах.

ДРУГОЕ ПРИМЕНЕНИЕ:

Назначение станка намного шире. Более 40 стандартных инструментов для выполнения различных видов работ. (см. раздел "ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ" внизу страницы).

НЕСТАНДАРТНОЕ ПРИМЕНЕНИЕ:

По требованию заказчика мы можем изготовить инструменты для производства любых деталей.

ПРЕИМУЩЕСТВА:

  • Одно из основных отличий от других многофункциональных пробивных прессов состоит в наличии S-образной рабочей части пресс-формы длиной 350 мм, максимальной длине хода гидроцилиндра 160мм и широкой рабочей поверхности, что позволяет устанавливать любой набор инструментов, ведь многие наши заказчики изготавливают свои собственные пресс-формы.
  • Быстрая смена инструмента, максимально 30 сек.
  • Регулировка смещения позволяет увеличить производительность.
  • Для пробивки не существует максимального размера.

СТАНДАРТНОЕ ОБОРУДОВАНИЕ, ПРЕДУСМОТРЕННОЕ ДЛЯ СТАНКА:

В комплектацию всех гидравлических пробивных станков Nargesa  входит пробивной инструмент, который состоит из держателя для пуансона и базы для матрицы. Другие инструменты являются опцией, это значит, что любой станок может быть оснащён по желанию и потребности заказчика.

Все наши станки производятся на наших предприятиях в Испании. Гидравлические и электронные компоненты стандартные и производятся ведущими европейскими брендами -  Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato и т.д., с сервисными центрами по всему миру.



Примеры работ, выполненных с Гидравлические пресс-ножницы MX700




Расчет пробивной способности

В PDF файле вы можете найти информацию как рассчитать тоннаж пробивки для различной толщины, материалов и форм… Какая толщина может быть пробита и с каким диаметром. Там же вы найдёте идеи и предложения по улучшению производительности труда.

Compute tonnage for punching
Скачать (1.09 МБ)

Дополнительные аксессуары для Гидравлические пресс-ножницы MX700



Круглые, квадратные, прямоугольные, овальные матрицы и пуансоны Nargesa MX700


В Nargesa мы предлагаем широкий выбор матриц и пуансонов различных форм. Если в каталоге вы не сможете найти необходимый размер или форму, мы можем выполнить ее под заказ . В PDF- файле вы найдете информацию о размерах и формах, которые мы имеем.

матрицы и пуансоны MX700
Скачать (1.01 МБ)




Матрица для гибки под углом 90º с регулировкой до 150x150мм MX700


Инструмент для гибки листового металла, уголка и так далее...Регулировка до150x150мм под углом  90º градусов.

REF: 140-02-02-00001
МАКСИМАЛЬНАЯ ДЛИНА РЕЗА: 150x150x8мм
ВЕС: 38 Кг.

Дополнительное оборудование.

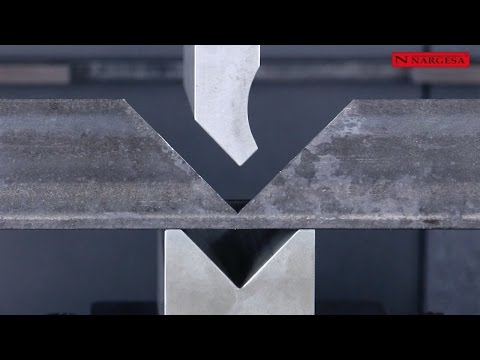

Матрица для сгибов 100мм MX700


инструмент для складывания металлического листа и металлической полосы до 100мм.  Штамп/пуансон: 88 град. Матрица на 56мм и на 26мм "V".

REF: 140-02-02-00033
МАКСИМАЛЬНАЯ ДЛИНА СГИБА: 100мм.
МАКСИМАЛЬНАЯ ТОЛЩИНА СГИБА: 8  до 12мм.
ВЕС: 9 кг.

Дополнительное оборудование.




Матрица для сгибов 170мм MX700


Инструмент для складывания металлического листа и металлической полосы до 170мм.  Штамп/пуансон: 88 град. Матрица на 56мм и на 26мм "V"'.

REF: 140-02-02-00034
МАКСИМАЛЬНАЯ ДЛИНА СГИБА: 170мм
МАКСИМАЛЬНАЯ ТОЛЩИНА СГИБА: 8 до 12мм.
ВЕС: 13 Кг.

Дополнительное оборудование.




Матрица для сгибов 350мм MX700


инструмент для складывания металлического листа и металлической полосы до 350мм.  Штамп/пуансон: 88 град. Матрица на 120мм, 88мм,40мм и на 16мм.

REF: 140-02-02-00035
МАКСИМАЛЬНАЯ ДЛИНА СГИБА: 350мм
МАКСИМАЛЬНАЯ ТОЛЩИНА СГИБА: 20мм.
ВЕС: 45 Кг.

Дополнительное оборудование.

Матрица для сгибов 350mm MX700
Скачать (2.07 МБ)




Матрица для создания вентиляционных решеток MX700


Матрица предназначена для создания вентиляционных решеток в листовом металле. Количество отверстий регулируются. Отверстия выполняются один за другим.


REF: 140-02-02-00031
РАЗМЕРЫ ОТВЕРСТИЙ: 100X20мм
МАКСИМАЛЬНАЯ ТОЛЩИНА: 2мм.
ВЕС:21 Кг.

Дополнительное оборудование.





Инструмент для вырезки труб MX700


Инструмент для вырезки труб диаметром от Ø16 до Ø60мм. Имеется ввиду, вырезать конец трубы, так чтобы она могла присоединяться к другой трубе. В PDF файле вы можете изучить предлагаемые формы и размеры.

Инструмент для вырезки труб MX700
Скачать (924.84 КБ)




Инструмент для скругления углов MX700


Инструмент для скругления углов листового металла с различным радиусом. В PDF файле вы можете ознакомиться с различными размерами и формами.




Инструмент для скругления углов MX700
Скачать (923.56 КБ)




Матрица для резки угла MX700


Матрица для резки угла 90º и 45º.

REF: 140-02-02-00036
МАКСИМАЛЬНАЯ МОЩНОСТЬ РЕЗКИ ПРЯМО: 80x80мм
МАКСИМАЛЬНАЯ МОЩНОСТЬ РЕЗКИ ПОД УГЛОМ: 50x50мм
ВЕС: 35Kg.

Дополнительное оборудование.





Удерживающая матрица MX700


 Устройство, удерживающее полосовой металл во время пробивки во избежание деформации.

REF: 140-02-02-00042
МАКСИМАЛЬНАЯ ТОЛЩИНА ПОЛОСОВОГО МЕТАЛЛА: 15мм.
ВЕС:15 Кг.

Дополнительное оборудование





Матрица для штамповки плоского наконечника MX700


Матрица для штамповки из листового металла плоского наконечника для ограждений.

REF: 140-02-02-00041
МАКСИМАЛЬНАЯ ТОЛЩИНА ЛИСТОВОГО МЕТАЛЛА: 3мм.
ВЕС:22 Кг.

Дополнительное оборудование.





Матрица для плоских заготовок с закругленным концом MX700


Матрица для изготовлений всех видов плоских заготовок с закругленным концомбез или с отверстием, прямых, круглых... Часто используется в качестве зажимов, опорных стоек и.т.д   Начиная с полосы металла, деталь желаемой длины выходит из матрицы при каждом ударе. В PDF файле вы найдёте все виды форм и размеров.




Матрица для плоских заготовок с закругленным концом MX700
Скачать (845.66 КБ)




Пуансон и матрица для замочных отверстий


Пуансон и матрица для создания замочных отверстий в листовом металле.
Необходимое дополнение: CAB60 и TAP40

REF: 140-02-01-00036
МАКСИМАЛЬНАЯ ТОЛЩИНА: 6mm
ВЕС:1 Кг.

Дополнительное оборудование.




Матрица для резки полосового металла 200x20мм MX700


Инструмент для резки полосового металла и металлического листа толщиной от 0.8мм до 20мм.

REF: 140-02-02-00002
МАКСИМАЛЬНАЯ ВОЗМОЖНОСТЬ РЕЗА: 200x20mm.
ВЕС: 54 Kg.

Дополнительное оборудование.




Матрица для резки полосового металла 100x12мм MX700


Инструмент для резки полосового металла и металлического листа толщиной от 0.8мм до 12мм.

REF: 140-02-02-00037
МАКСИМАЛЬНАЯ ДЛИНА РЕЗА: 100x12мм.
ВЕС: 29 Кг.

Дополнительное оборудование.




Матрица для резки прутка круглого сечения MX700


Инструмент для резки прутка круглого сечения от 3мм 35мм.

REF: 140-02-02-00038
МАКСИМАЛЬНЫЙ ДИАМЕТР РЕЗА: 35мм.
МИНИМАЛЬНЫЙ ДИАМЕТР РЕЗА: 3мм.
ВЕС:16 Кг.

Дополнительное оборудование.




Инструмент для сплющивания концов труб MX700


Оборудование для сплющивания и пробивки труб для заборов. Допускает работу с разными диаметрами трубы. Размер отверстия сменный.

REF: 140-02-02-00039
МАКСИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ: 50мм
МИНИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ: 10мм
ДИАМЕТР ОТВЕРСТИЯ: сменный.
ВЕС: 24 Кг.

Дополнительное оборудование.




Матрица для формовки окончаний в виде стрелы MX700


Матрица для сплющивания и обрезки трубы в виде стрелы. Подходит для любых диаметров.

REF: 140-02-02-00040
МАКСИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ: 30x2мм
МИНИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ: 10x2мм
ВЕС: 20 Kg.

Дополнительное оборудование.





Инструмент для пробивки уголка и швеллера


Инструмент подходит для пробивки отверстий в уголке. Сменные пуансоны и матрицы различных диаметров.

REF: 140-02-01-00031
МАКСИМАЛЬНЫЙ ДИАМЕТР ОТВЕРСТИЯ: 28мм
МИНИМАЛЬНЫЙ ДИАМЕТР ОТВЕРСТИЯ: 2мм
ВЕС: 9 Кг.

Дополнительное оборудование.




Включенные аксессуары для Гидравлические пресс-ножницы MX700



Держатель для пуансона и поддерживающая база для матрицы MX700


В комплектацию всех гидравлических пробивных станков Nargesa  входит пробивной инструмент, который состоит из держателя для пуансона и базы для матрицы. Другие инструменты являются опцией, это значит, что любой станок может быть оснащён по желанию и потребности заказчика.

Держатель для пуансона и поддерживающая база для матрицы MX700
Скачать (906.11 КБ)



+ Информация для Гидравлические пресс-ножницы MX700


Гидравлический пробивной пресс МХ700 Nargesa  отличается от подобных станков длиной хода гидроцилиндра и наличием S-образной рабочей части пресс-формы, что позволяет  приспосабливать его к различным матрицам и пуансонам. Многофункциональность и универсальность делает станок МХ700 быстро окупаемым.

  • S-образная рабочая часть пресс-формы: 350 мм.
  • Максимальная длина хода гидроцилиндра: 160 мм.
  • Максимальная высота : 390 мм.

Габаритные размеры станка Гидравлические пресс-ножницы MX700


Габариты станка: 1130x1370x2060 мм.

Вес: 2000 Кг.

Код:  84624900

Другие характеристики:

  • Нижняя подставка на поддоне для легкой транспортировки станка на склад или на место хранения.
  • Станок поставляется полностью собранным.

Характеристики упаковки Гидравлические пресс-ножницы MX700


Количество паллетов: 1.

Ширина: 1200 мм.

Длина: 1500 мм.

Высота: 2150 мм.

Объем: 3,87 м3

Вес нетто: 2000 Кг.

Вес брутто: 2015 кг.

Код:  84624900

Другие характеристики:

  • Нижняя подставка на поддоне для легкой транспортировки станка на склад или на место хранения.
  • Станок поставляется полностью собранным.
  • Поддон сделан из стали, станок упакован в 3х-слойного картон, что удобно при морских перевозках.
  • Опция: Упаковка из обработанной по стандарту ISPM 15 древесины.

Применение Гидравлические пресс-ножницы MX700


Гидравлический пробивной пресс МХ700 Nargesa пробивают любой вид профиля: полосовой и листовой металл, профильную трубу, уголок, швеллер UPN, тавр, двутавр IPN  и так далее….

Станок может быть дооснащен инструментом для вырезки труб, отгибания края металлического листа, штамповки окончаний в форме стрелы на стальном листе и трубах, для скругления углов стального листа. Он подойдёт для любого набора инструментов, изготовленного заказчиком своими силами или купленного у любого другого производителя.
