Prensa dobradeira horizontal PP200CNC


NOVA Prensa Prensa Horizontal Nargesa PP200CNC de 20 toneladas. Inclui Painel de Controle CNC com a mais recente tecnologia 4.0, para uma regulagem mais confortável e precisa. Permite dobrar, dobrar, curvar, cortar, moldar a frio, alargar e reduzir, alargar, desenhar, montar... com a máxima precisão e rapidez.

A versatilidade da melhor Prensa Dobradeira Horizontal NARGESA PP200CNC permite realizar uma grande quantidade de peças de forja ornamental e operações em todos os tipos de materiais, tubos, barras, inúmeros perfis, barras.... As operações de dobra com as prensas dobradeiras horizontais permitem dobrar completamente figuras ou peças que a diferenciam das dobradeiras convencionais. O curvado de tubos em raios fixos até 150° é outra das virtudes desta prensa. Expandir e reduzir tubos nas extremidades para montagens ou soldas posteriores. Cortar, furar barras ou tiras a convertem em uma guilhotina Puncionadeira. Muitas empresas utilizam estas prensas para endireitar e conformar diferentes tipos de perfis. Solução para curvar diferentes perfis com raios concretos e os extremos retos, como a fabricação de abraçadeiras e suportes. Abocardar tubos para montagem um com o outro a 90º.
O mundo da forja a frio utiliza as prensas horizontais para fabricar e conformar diferentes formas de barras...

A sua robustez, versatilidade, facilidade de utilização e Tecnologia 4.0 e a transformam em uma máquina prensa dobradeira horizontal indispensável para a metalurgia.

Todos os produtos Nargesa estão adaptados às Normas CE de fabricação de máquinas industriais.



Características técnicas

A Prensa Dobradeira Horizontal PP200CNC hidráulica é construída em monobloco de aço soldado, estabilizado e usinado com 60 mm de espessura. Sua robustez, versatilidade e facilidade de uso, são três das melhores virtudes da nossa dobradeira horizontal.

VANTAGENS

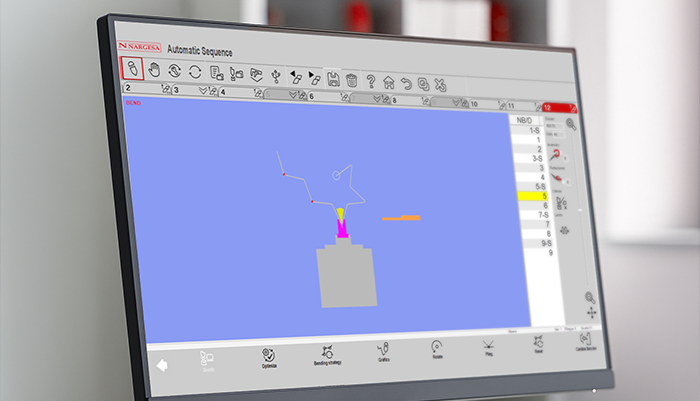

  • NOVO Painel de Controlo ESA S625: Muito intuitivo e fácil de usar, com a mais recente tecnologia 4.0 e uma regulação mais confortável e precisa.
  • O novo modo ECO dos nossos produtos mais recentes economiza energia e contribui para a conservação do meio ambiente.
    Hoje em dia, sabemos da enorme importância de poupar energia. É por isso que nosso novo maquinário incorpora um "modo ECO" que desliga automaticamente as partes elétricas que geram maior consumo de energia se for detectado um período de inatividade. Assim, quando for necessário retomar a produção, basta pressionar o pedal para continuar trabalhando.
    Acreditamos que essa característica é de vital importância tanto para a economia de nossos clientes quanto para a sustentabilidade do nosso planeta, pois somos uma empresa muito comprometida com o meio ambiente.
  • Inicialização rápida: A máquina é entregue completamente montada. Só é necessário conectá-la a rede elétrica e trabalhar.
  • Versatilidade: A Nargesa PP200 contém um grande catálogo de matrizes opcionais (Veja no final da página em Acessórios Opcionais com  vídeo demonstrativo.
  • Fácil fabricação de ferramentas. O próprio cliente ou qualquer ferramenteiro pode fabricar ferramentas.
  • Dobra sem risco de danificar os Punções e Matrizes com materiais de grandes espessuras, diferentemente das dobradeiras convencionais.
  • Dobra de barras e tiras completamente fechadas. A concepção da prensa plana horizontal permite realizar dobras impossíveis de serem executadas em uma dobradeira convencional.
  • Troca rápido de ferramentas, Punção ou Matriz. A troca não supera na maioria das ocasiões 30 segundos.

ACESSÓRIOS INCLUIDOS: A prensa dobradeira horizontal PP200 inclui a matriz completa para dobra com 4V (veja ao final da página em acessórios de série).

Características da Prensa Dobradeira

  • Força de trabalho: 20.000 Kg (200 KN).
  • Velocidade de trabalho: 9,8 mm/s.
  • Velocidade de retorno: 35 mm/s.
  • Curso máximo: 250 mm.
  • Repetividade: 0,05 mm.
  • "Modo ECO" Start/Stop em período de inatividade.
  • Controle CNC ESA S625
  • Tecnologia 4.0.
  • Armazenamento de até 10.000 programas.
  • Programação de 50 ângulos diferentes na mesma peça.
  • Programação em mm ou polegadas.
  • Biblioteca de matrizes e punções.
  • Programação em mais de 20 idiomas.
  • Controle automático de ângulo para dobrar em graus.
  • Modo de operação manual ou automático.
  • Correção automática do springback.
  • Contador de peças.
  • Diagnóstico de alarmes na tela.
  • Notificação automática de manutenção preventiva.
  • Conexão remota incluída.
  • 7" tela de toque colorida
  • Duplo pedal de acionamento com segurança.
  • Cilindro guiado mecanicamente.
  • Regulador de pressão.
  • Dimensões da Mesa: 600x1170 .
  • Altura de trabalho: 950 mm.
  • Potência motor: 2.2 KW/3CV a 1500 r.p.m.
  • Tensão elétrica: 230/440v trifásico.
  • Intensidade: 9/5 A.
  • Pressão hidráulica: 7,5 litros/minuto.
  • Capacidade do tanque: 27 litros.
  • Estante porta matrizes: Incluída.
  • Bancada inferior paletizada para transportar facilmente a máquina ao local de trabalho ou armazenamento.
  • A máquina é entregue completamente montada.
  • Embalagem incluída: Palete em madeira NIMF15 e caixa de papelão triplo, apta para o transporte marítimo.

Todos os nossos produtos são produzidos em nossas instalações na Espanha. Os componentes hidráulicos e elétricos são das melhores marcas de primeira ordem Européia: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...



Amostras de trabalhos realizados com Prensa dobradeira horizontal PP200CNC



Acessórios opcionais para Prensa dobradeira horizontal PP200CNC



Matriz de cortar barras 100x10mm PP200


Matriz de cortar barras, ou tiras até 100mm para espessura máxima de 10mm em aço.

REF:140-16-01-00014
COMPRIMENTO MÁXIMO DE CORTE: 100mm
ESPESSURA MÁXIMA DE CORTE: 10mm
PESO: 23 Kg

Ferramenta opcional.





Porta punções tipo Promecam PP200


Porta punções para todos os tipos de punções da dobradeira Promecam.

REF:140-16-01-00023
COMPRIMENTO MÁXIMO DE DOBRA: 150mm
Compatével com qualquer punção Promecam.

PESO: 14Kg

Ferramenta opcional.

Características técnicas
Descarregar (798.76 KB)




Punções tipo Promecam PP200


Punções tipo Promecam de diferentes formas para dobrar e fabricar peças complexas. Existem muitas outras formas, consulte o fabricante.

Nº1 Punção Promecam PS.135.85.R08 PP200
REF:140-16-01-00030
COMPRIMENTO DE DOBRA: 161mm
PESO: 3,2 Kg.

Nº2 Punção Promecam PS.134.30.R08 PP200
REF:140-16-01-00032
COMPRIMENTO DE DOBRA: 161mm
PESO: 2,7Kg.

Nº3 Punção Promecam P.95.35.R5 PP200
REF:140-16-01-00031
COMPRIMENTO DE DOBRA: 161mm
PESO: 2,3Kg.

Nº4 Punção Promecam PK.135.85.R08 PP200
REF:140-16-01-00038
COMPRIMENTO DE DOBRA: 161mm
PESO: 4,4Kg.

Ferramenta opcional.





Punções especiais PP200


Punções de dobra para peças especiais com tamanhos reduzidos ou dobras até 30 gráus.

Nº1 Punção Dobra D70 30º PP200
REF:140-16-01-00025
COMPRIMENTO MAX. DE DOBRA: 100mm
GRÁUS DO PUNÇÃO:30º
DIÂMETRO DO PUNÇÃO:70mm

Nº2 Punção Dobra D40 80º PP200
REF:140-16-01-00026
COMPRIMENTO MAX. DOBRA: 60mm
GRÁUS DO PUNÇÃO:80º
DIÂMETRO DO PUNÇÃO:40mm

Nº3 Punção Dobra D22 80º PP200
REF:140-16-01-00027
COMPRIMENTO MAX. DOBRA: 60mm
GRÀUS DO PUNÇÃO:80º
DIÂMETRO DO PUNÇÃO:22mm

PESO: 3Kg  cada unidade aproximadamente.

Ferramenta opcional.





Matrizes para dobrar chapa grossa PP200


Matrizes tipo Promecam de diferentes aberturas V, para dobrar chapas, barras ou tiras de grandes espessuras até 15mm. Para espessuras superiores consultar o fabricante.

Nº1 Matriz Dobra T80.25.35 PP200
REF:140-16-01-00036
LARGURA DA DOBRA: 161mm
ESPESSURA: De 1,5 a 5mm
PESO: 4Kg.

Nº2 Matriz Dobra M75-85-63 PP200
REF:140-16-01-00033
LARGURA DA DOBRA: 161mm
ESPESSURA: De 5 a 10mm
PESO: 5Kg.

Nº3 Matriz Dobra M80-85-80 PP200
REF:140-16-01-00034
LARGURA DA DOBRA: 161mm
ESPESSURA: De 6 a 12mm
PESO: 6Kg.

Nº4 Matriz Dobra M95-80-100 PP200
REF:140-16-01-00035
LARGURA DA DOBRA: 161mm
ESPESSURA: De 8 a 15mm
PESO: 9Kg.

Ferramenta opcional.





Matriz conformação de barras 01 PP200


Matriz para conformar barras de forja a frio para grades, portais, cercas, varandas,etc... Para outras formas ou capacidades consultar o fabricante.

REF:140-16-01-00001
LARGURA MÁXIMA: 20mm
ESPESSURA: 4, 5, 6, 8mm
COMPRIMENTO DA MATRIZ: 656mm
PESO: 21 Kg

Ferramenta opcional.





Matriz conformação de barras 04 PP200


Matriz para conformar barras de forja a frio para grades, portais, cercas, varandas. etc... Para outras formas ou capacidades consultar o fabricante.

REF:140-16-01-00004
MEDIDAS QUADRADO: 5, 6, 8, 10, 12, 14, 16, 18mm
COMPRIMENTO MATRIZ: 600mm
PESO: 20,5 Kg

Ferramenta opcional.





Matriz conformação de barras 08 PP200


Matriz para conformar barras de forja a frio para grades, portais, cercas, varandas etc... Para outras formas ou capacidades consultar p fabricante.

REF:140-16-01-00008
LARGURA MÁXIMA: 20mm
ESPESSURA: 4, 5, 6, 8mm
COMPRIMENTO MATRIZ: 650mm
PESO: 19,5 kg

Ferramenta opcional.





Matriz conformação de barras 09 PP200


Matriz para conformar barras de forja a frio para grades, portais, cercas, varandas, etc... Para outras formas ou capacidades consultar o fabricante.

REF:140-16-01-00009
MEDIDAS QUADRADOS: 5,6,8,10,12mm
COMPRIMENTO MATRIZ: 522mm
PESO: 22 Kg

Ferramenta opcional.





Matriz conformação de barras 10 PP200


Matriz para conformar barras de forja a frio para grades, portais, cercas, varandas. etc... Para outras formas ou capacidades consultar o fabricante.

REF:140-16-01-00010
MEDIDAS QUADRADO: 12mm
COMPRIMENTO MATRIZ: 1165mm
PESO: 50Kg

Ferramenta opcional.





Matriz conformação barras 11 PP200


Matriz para conformar barras de forja a frio para grades, portais, cercas, varandas,etc... Para outras formas ou capacidades consultar o fabricante.

REF:140-16-01-00011
MEDIDAS QUADRADO: 6, 8, 10, 12mm
COMPRIMENTO MATRIZ: 760mm
PESO: 32,5 Kg

Ferramenta opcional.





Matriz conformação de barras 20 PP200


Matriz para conformar barras de forja a frio para grades, portais, cercas, varandas, etc... Para outras formas ou capacidades consultar o fabricante.

REF:140-16-01-00020
MEDIDAS QUADRADOS: 12x12mm
MEDIDAS CIRCUNFERÊNCIA: 90mm
PESO: 11 Kg

Ferramenta opcional.







Adaptador para matriz de conformação PP200


Adaptador para as matrizes de conformação, Intercambiáveis e compatíveis com cada uma das diferentes matrizes de conformação de barras. ´É imprescindível adquirir no mínimo um adaptador para trabalhar com as matrizes especificadas.

REF: 140-16-01-00029

PESO: 3,1kg

Ferramenta opcional somente matrizes de conformação para barras.







Matriz conformar grades PP200


Matriz para fabricar grades utilizadas para unir diferentes barras sem necessidade de soldagem.

REF: 140-16-01-00028
CAPACIDADE MÁXIMA: 25x5mm
PESO: 9 Kg

Ferramenta opcional.

Características técnicas
Descarregar (1.55 MB)




Matriz conformar barras de grade trançada PP200


Matriz para dobrar chapa, barras ou quadrados para realizar um belo trançado. Muito utilizado em cercas, grades.

Para barras de 6, 12 e 14mm de espessura (Para medidas diferentes consulte o fabricante)

REF:140-16-01-00013
CAPACIDADE MAX: Quadrado de 14mm
CAPACIDADE MIN: Chapa de 2x40mm
PESO: 18 Kg

Ferramenta opcional.

Características técnicas
Descarregar (1.59 MB)




Matriz para anéis PP200


Matriz para conformar aros ou grade inglesa em barras, utilizadas como peçaa da forja ornamental en grades, portais, cercas, varandas etc... para a união entre barras. Para otras medidas e aplicações consultar o fabricante.

REF:140-16-01-00003
LARGURA MÁXIMO: 50mm
ESPESSURA: 6mm
MEDIDAS EXTERIORES: 90mm
PESO: 9.3 Kg

Para medidas diferentes consultar o fabricante

Ferramenta opcional.

Características técnicas
Descarregar (1.57 MB)




Matriz de furação PP200


Matriz porta punções, compatível com punções da marca Nargesa.

REF:140-16-01-00022

GARGANTA: 54mm

DISTÂNCIA LIVRE DE USO​: 95mm
CAPACIDADE MÁX. DE FURO REDONDO: 43mm
CAPACIDADE MÁX. FURO QUADRADO: 35mm
CAPACIDADE MÁX. FURO RETANGULAR: 20X34mm
CAPACIDADE MÁX. FURO. OVALADO: 21X40mm
Sempre dependendo da espessura a perfurar.

PESO: 52Kg

Ferramenta opcional.







Punções e matrizes redondos, quadrados, oblongos, retangulares PP200


Na Nargesa dispomos de  amplo catálogo de punções e matrizes de todo o tipo. Se a medida que deseja o cliente não esta na lista, fabricamos. No arquivo PDF poderá ver todos os tipos e medidas que dispomos.

Ferramenta opcional.

Punções e matrizes PP200
Descarregar (3.16 MB)




Matriz boca de lobo para tubo PP200


Matrizes para Boca de Lobo (abocardar tubo) de Ø16 a Ø50mm. Consiste em recortar o extremo de um tubo para sua união com outro de maneira perpendicular. No arquivo PDF poderá ver todos os tipos e medidas que dispomos.

Ferramenta opcional.



Matriz boca de lobo para tubo PP200
Descarregar (1.02 MB)




Matriz para raios em cantos de chapas PP200


Matriz para arredondar cantos em chapas, com diferentes raios. No arquivo PDF poderá ver todos os tipos e medidas que dispomos.

Ferramenta opcional.

Matriz para raios em cantos de chapas PP200
Descarregar (1 MB)




Matriz de separação PP200


Matriz para fabricar todo tipo de separação, com o u sem furo, corte reto ou arredondado... Muito utilizadas para abraçadeiras, suportes etc. Partindo de uma tira de chapa ou barra, a cada golpe sai uma peça com o comprimento que deseja. No arquivo PDF poderá ver todos os tipos e medidas que dispomos.

Ferramenta opcional.

Matriz de separação PP200
Descarregar (942.62 KB)




Matriz para conformar abraçadeiras PP200


Matriz para conformar abraçadeiras de todos os tipos. Esta ferramenta é fabricada conforme necessidade do cliente. Para sua fabricação é necessário os desenhos ou peça de amostra..

REF:140-16-01-00024
CAPACIDADE MAX: 100x4mm


Ferramenta opcional não estandar.







Matriz para modificar as extremidades dos tubos PP200


Molde base para modificar as extremidades dos tubos durante a sua montagem. Podem-se fazer todos os tipos de modelos e abas, segundo as necessidades do cliente. Para modelos especiais deve-se entrar em contacto com o fabricante.

REF:140-16-01-00016
PESO: 110 Kg aprox.

Ferramenta opcional.







Utilidade na redução do diâmetro PP200


Formado pelo Cone Redutor, o suporte de Braçadeira de redução e a Braçadeira de redução.

Estes acessórios são unidos ao Matriz para modificar as extremidades dos tubos e efetuar a operação de redução dos extremos dos mesmos, para sua montagem.

No pdf anexo são indicadas as medidas diferentes:

Utilidade na redução do diâmetro
Descarregar (1.19 MB)




Peça de aumento de diâmetro PP200


Formado pelo suporte de Braçadeira de aumento, o mandril e a Braçadeira de aumento.

Estes acessórios unem-se ao Matriz para modificar as extremidades dos tubos e proceder à operação de aumento das extremidades dos mesmos, para sua montagem.

No pdf anexo são indicadas as medidas diferentes:

Peça de aumento de diâmetro
Descarregar (429.53 KB)




Matriz curvar perfis com grandes raios PP200


Matriz para conforma curvas em gradis, tubos, maciços ou perfis com grandes raios. Ideal para curvar pequenas séries ou peça única, sem necessidade de moldes específicos.

REF: 140-16-01-00006
CAPACIDADE MAX MACIÇO: 40 mm ou 1 1/2"
CAPACIDADE MAX TUBO: 80x80 mm ou 3"
DIÂMETRO MIN: 300 mm.
DIÂMETRO MAX: Não há máximo.

Ferramenta opcional.





Matriz para endireitar perfis PP200


Matriz que utilizada para endireitar perfis ou peças. Ajustável a diferentes capacidades em função do perfil.

REF:140-16-01-00017
CAPACIDADE MAX: H 150mm
PESO: 72Kg.


Ferramenta opcional.







Matriz de curvar tubo quadrado ou retangular PP200


Matriz para dobrar tubo ou quadrado maciço con raio determinado e com graus concretos. Para sua fabricação é necessário amostra ou desenho da peça.

REF:140-16-01-00015
CAPACIDADE MAX: 30mm ou 1 '1/4 x 3mm Espessura
CURVADO MAX: 120º - 150º

Ferramenta opcional não estandar.




Acessórios incluídos para Prensa dobradeira horizontal PP200CNC



Matriz de dobrar a 161 mm. v 16, 22, 35, 50 mm. PP200


Matriz de dobrar até 161 mm com 4 aberturas (16,22,35,50mm) e um punção de 80º. Esta multive, permite dobrar chapa de 1 mm até 8 mm. O Punção de diâmetro exterior de 70 mm., permite realizar figurar completamente fechadas de até um mínimo de 75mm de aba interior.

V 16: Chapa de 1 a 3mm
V 22: Chapa de 2 a 4mm
V 35: Chapa de 3 a 6mm
V 50: Chapa de 4 a 8mm
COMPRIMENTO MÁXIMO DE DOBRA: 161 mm
ESPESSURA MÁXIMA DE DOBRA: 8 mm

Ferramenta de série entregue com a máquina.

Mesa dobrável
Descarregar (424.88 KB)
Características técnicas
Descarregar (1.56 MB)



+ info para Prensa dobradeira horizontal PP200CNC


PAINEL DE CONTROLE ESA S625

As dobradeiras horizontais Nargesa possuem controle touch screen colorido de 7”, muito intuitivo e fácil de usar, com tecnologia 4.0 de última geração e regulagem mais confortável e precisa.
Basta introduzir o material, a espessura, o ângulo de curvatura, escolher o punção e a matriz da biblioteca e o controle programa o resto dos parâmetros automaticamente.
Estas são algumas das características mais relevantes do referido controle.

  • Armazenamento de até 10.000 programas.
  • Programação de até 50 ângulos diferentes na mesma peça.
  • Programação de medição em polegadas ou milímetros.
  • Biblioteca de matrizes e punções disponíveis com possibilidade de programação de novas.
  • Biblioteca de materiais e espessuras disponíveis com possibilidade de programar novas opções.
  • O CNC é servido em mais de 20 idiomas diferentes.
  • Controle automático do ângulo de dobra, em graus.
  • Velocidade de trabalho de 9,8 mm/s e velocidade de recuo de 35 mm/s.
  • Modo de operação manual ou automático.
  • Correção da recuperação elástica (springback) Automática.
  • Contador de peças.
  • Tecnologia 4.0
  • Diagnóstico de alarmes na tela.
  • Aviso de manutenção preventiva.
  • Possibilidade de conectar remotamente pelo fabricante sem estar presente.
  • Resolução da tela de toque colorida de 7” 800x480.
  • Disco de silício de 128 MB.
  • 2 entradas analógicas, resolução de 12 bits.
  • 16 entradas digitais (24 Vdc).
  • 16 saídas digitais (24 Vdc, 0,7 A máx.) Protegidas contra sobrecargas e curtos-circuitos.
  • 1 porta serial RS232.
  • 1 porta CAN com conector SubD F de 9 contatos.
  • Fonte de alimentação 24Vdc.
  • 1 porta USB.
  • 1 porta Ethernet.

Dimensões da máquina Prensa dobradeira horizontal PP200CNC


Dimensões da máquina: 660x1180x1130 mm.

Peso: 665 Kg.

Código Alfandegário: 84622290

Outras características:

  • Bancada paletizada para transportar facilmente a máquina ao local de trabalho ou armazenagem.
  • O cenro é entregue completamente montado.

Características da embalagem Prensa dobradeira horizontal PP200CNC


Nº Volumes: 1.

Largura: 930 mm.

Profundidade: 1300 mm.

Altura: 1500 mm.

Volume: 1,81 m3

Peso Líquido: 665 Kg.

Peso Bruto: 712 Kg.

Código Alfandegário:  84622290

Outras características:

  • Bancada paletizada para transportar facilmente a máquina ao local de trabalho ou armazenagem.
  • O centro é entregue completamente montado.
  • Embalagem com palete de madeira NIMF15 e caixa de papelão triplo, apta para o transporte marítimo.
  • Opcional: Embalagem completa em madeira NIMF15.

Usos da máquina Prensa dobradeira horizontal PP200CNC


Aplicações da Prensa Dobradeira horizontal PP200CNC Nargesa são muitas. A grande quantidade de ferramentas que a complementam, permitem realizar múltiplas operações em diferentes tipos de materiais e diferentes tipos de perfis. Dobrar barras e tiras com a prensa horizontal permite fabricar peças totalmente fechadas. Peças complexas que com outras máquinas são de difícil execução. Dobrar e curvar tubos em diferentes graus para produzir mesas, cadeiras, escadas para piscinas, proteções de carros tipo Santo Antônio, para-choques, proteções de estacionamentos e garagens, tubos de escapamento, máquinas para academias etc.. Endireitar e dobrar grandes perfis para conforma chassis de ônibus, protótipos com curvas e dobras complexas, endireitar perfis defeituosos... Cortar barras, tiras, de uma forma muito mais rápida que qualquer tipo de serra. Furar barras para produzir grelhas, portas, janelas e outras peças. Cortar e conformar são outras funções desta versátil prensa conformadora horizontal para a fabricação de suportes e abraçadeiras para a fixação de tubos. Abocardar tubos para a montagem e posterior soldagem, para tubos de escape, distribuidores de bombas d’agua, mobiliário metálico, varandas em tubo... Expandir e reduzir extremos de tubos permite unir diferentes tubos para fabricar macas, camas, cadeiras, controles de áreas de risco, estufas, etc.. Dobrar e curvar barras maciças para produzir ganchos de todos os tipos, elos, correntes. Conformar pedaços de maciços quadrados ou redondos  para a fabricação de peças para a forja a frio, varandas, grades, portais, portas... A fabricação de dobradiças é outra aplicação muito utilizada neste tipo de prensa hidráulica. Como podem apreciar, os usos da robusta prensa dobradeira horizontal Nargesa PP200CNC são realmente ilimitados.


Junte-se à nossa Newsletter

Faça parte da nossa Comunidade Nargesa e obtenha todas as informações da filial, clipes de demonstração, campanhas em Maquinário…



Clientes

Alguns de nossos clientes
