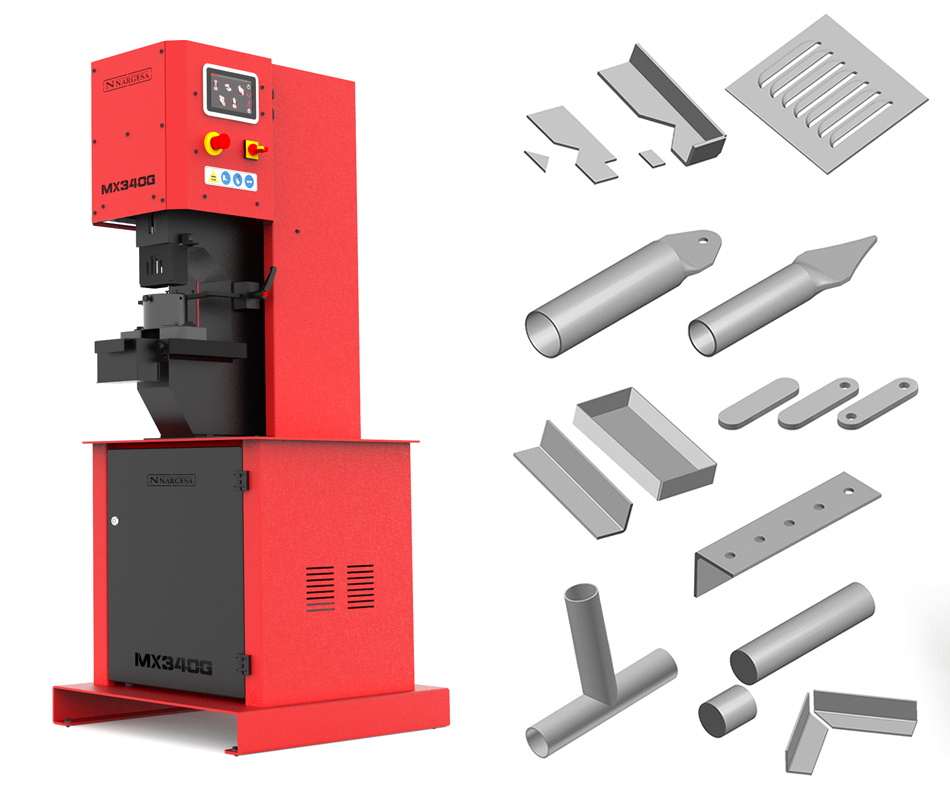

Ejemplos de trabajo realizados con Punzonadora Hidráulica MX340G CNC
La Punzonadora Multifunción MX340G CNC NARGESA de 40 toneladas destaca por su gran versatilidad. Permite realizar múltiples operaciones como punzonado en diferentes perfiles (chapa, tubo, ángulo, UPN, IPN…), así como plegado, corte, embutición, troquelado, abocardado...
Gracias a su robusta estructura, su amplio cuello de cisne de 180 mm, su carrera de 100 mm y su generosa mesa de trabajo, permiten trabajar con piezas de mayores
dimensiones y acoplar cualquier tipo de matriz a diferencia de otras marcas, incluidas las fabricadas por el propio cliente.
Dispone de más de 40 matrices estándar para realizar diferentes trabajos como punzonado de distintas formas, embutir, plegar, cortar, ensanchar/reducir tubo, despuntado de perfiles y pletinas, redondeado de esquinas, producción de orejetas…
Si el cliente lo precisa, fabricamos matrices a medida para realizar todo tipo de piezas, estudiando cada caso para ofrecer una solución adaptada que optimice su proceso de producción.
Nuestros clientes opinan
-
Adquirimos una punzonadora MX340G y la verdad ,la calidad de la misma y la atencion que nos han prestado,en cuanto asesoria y suministro de troqueles adicionales,nos ha dejado muy satisfechos.
Para este año tenemos presupuestado ampliar nuestra industria y adquirir una plegadora de la misma casa matriz
-
El año pasado, después de vender mi compañía de telecomunicaciones... me preguntaba qué hacer y tuve la idea de volver a mis origenes, la forja de metales.
Comencé a investigar en Internet y descubrí los productos de NARGESA que no conocía en ese momento... y me di cuenta rápidamente de que eran buenos productos aún más el especialista en NARGESA hablaba bien la lengua francesa... hemos intercambiado varios correos electrónicos y los teléfonos y finalmente les hizo un pedido de 5 máquinas que llegaron en barco a Canadá.
Una curvadora, una punzonadora, una torsionadora, y otras 2 máquinas para trabajar el metal en caliente.
Tenemos productos muy bonitos... tenemos la facilidad de trabajar con las máquinas NARGESA y ofrecemos una calidad excepcional de productos porque son potentes, precisas y efectivas.
Estoy satisfecho con el 100% de estas compras... incluso estoy pensando en comprar +, una cizalla y una plegadora... pero el espacio no me lo permite en este momento.
Gracias a NARGESA y sus buenos productos... y gracias a la Sra. Juana Ponce también.
-
Comenzamos un nuevo negocio de fabricación de carpas, por lo que necesitábamos la maquinaria que puede presionar y perforar el orificio en tuberías de metal.
Sabemos que la empresa Nargesa produce maquinaria y utillajes de larga vida útil y fáciles de usar, es la compañía en la que confiamos, por lo que compramos una Punzonadora hidráulica MX340 con la matriz de conformado de extremo de tubería.
Es simple y de excelente funcionamiento, la Punzonadora es la garantía para que nuestra empresa produzca un crecimiento efectivo. El envío ha sido muy rápido y sin contratiempos.
Por supuesto, en el futuro planeamos expandir y usar más maquinaria y herramientas de Nargesa
-
Nuestra empresa se dedica al suministro de los equipos eléctricos a empresas rusas. Llevamos más de 6 años en el mercado y trabajamos tanto con empresas como con particulares.
Nuestro producto principal son los equipos que contienen cobre (láminas de cobre flexible). Tenemos nuestra propia producción de láminas de cobre flexible y placas de transición utilizando nuevas tecnologías.
Siempre estamos dispuestos a ayudar y resolver cualquier duda.
Nuestra tarea principal no es vender sino ayudar a resolver problemas. Incluso si no podemos proporcionar al cliente ningún equipo, estamos encantados de aconsejarle cómo y dónde comprarlo.
Estamos muy contentos con la Punzonadora Hidráulica MX340G Nargesa, la aprovechamos mucho.
En general con nuestra Punzonadora doblamos y cortamos los ángulos de cobre pero también realizamos otros tipos de piezas según las necesidades de nuestros clientes. Todo el proceso de compra y la atención del equipo de Nargesa ha sido perfecto.
Muchas gracias!
-
Con orgullo les cuento que soy cliente de Nargesa desde hace muchos años.
Compré una punzonadora de las primeras que fabricaron MX300P y una torsionadora MT150R, probablemente ya tengan más de 30 años y aún siguen trabajando con la misma calidad. Hace 3 años emprendí un nuevo camino profesional, creé mi propia empresa “A Ferrum” y decidí comprar otras máquinas a de la misma marca, una curvadora MC150B, otra punzonadora MX340G, una plegadora MP3003CNC y una curvadora sin mandril CC60 con su tope. Contar con un equipamiento 100% Nargesa para mi taller me ha permitido ampliar mi cartera de clientes al mismo tiempo que aumentar las opciones para prestar servicios. Me considero un top fan de Nargesa, la calidad es indiscutible pero lo que más me atrae es su proximidad y franqueza. Cada vez crecen más como Compañía, pero siguen siendo una empresa familiar, cercana, con valores y veladores por todos sus clientes. Rápidos en las respuestas, es increíble cómo se desviven por los detalles más pequeños en el trabajo de cada día, que es en realidad lo que les hace estrechar vínculos con los clientes. Me cuesta encontrar una empresa con características similares y que lleve tanto tiempo cuidando no solo a su clientela, sino a su personal.
Hace unos días, en unas de mis tantas visitas, bromeé y les dije que me tatuaría el nombre de Nargesa en el brazo!!! Jejeje
Yo lo tengo claro, 100% Nargesa!
-
En nombre de Marrero Monzón, queremos expresar nuestro sincero agradecimiento por la excelente atención y servicio que hemos recibido durante la adquisición de una Cizalla modelo C3006 y una Punzonadora MX340G. Desde el momento en que contactamos con ustedes, hemos experimentado un trato profesional y dedicado que ha superado nuestras expectativas. Queremos destacar la competencia técnica y la paciencia de su equipo, quienes respondieron a todas nuestras preguntas y preocupaciones de manera detallada, proporcionando asesoramiento experto que fue fundamental para tomar la decisión correcta en nuestra compra. Además, la puntualidad en la entrega y la instalación de los equipos ha demostrado el compromiso de Nargesa con la satisfacción del cliente. Estamos impresionados por la robustez y la precisión de las máquinas, que cumplen con los estándares más altos de calidad. Es un placer para nosotros haber elegido productos Nargesa y contar con su empresa como colaboradora en nuestro crecimiento y desarrollo. Esperamos seguir colaborando en el futuro y recomendaremos sus servicios a nuestros colegas y socios comerciales.
-
La experiencia de producto que tenemos con la Punzonadora Hidráulica MX-340G del año 2003, es muy buena. A día de hoy sigue funcionando perfectamente para la aplicación a la que la tenemos destinada. Nos sirve para un trabajo muy específico que después de adaptarla con su alimentación adecuada y utillaje correcto llegan a ser imprescindibles. El proceso de compra fue bastante sencillo y rápido, así como la entrega del producto. En cuanto a la Prensa Plegadora Horizontal PP200 CNC nos ayudó mucho los buenos videos de Youtube que hay sobre qué es lo que puede hacer esta máquina. Nos ahorra tiempo y mejora el acabado del producto que necesitamos hacer. Es una máquina muy rentable. Ahora iremos complementado la máquina con complementos como el Tope motorizado y utillaje para sacarle más rendimiento y explorar nueva gama de productos de Nargesa que seguro nos facilitaran el trabajo en alguna fase de nuestra producción.
Características técnicas
La MX340G CNC está pensada para empresas y talleres del sector del metal que necesitan una sola máquina capaz de cubrir múltiples operaciones sin cambiar de equipo.
Permite trabajar en distintos perfiles y materiales, adaptar matrices propias (incluso las usadas en prensas excéntricas) y sustituir utillajes en un máximo de 30 segundos, reduciendo paradas y mejorando condiciones de trabajo: menos ruido, más seguridad y mayor productividad que en sistemas tradicionales.
Gracias a su mesa de trabajo de 245 × 265 mm, su carrera de 100 mm y su amplio cuello de cisne, admite piezas de mayor tamaño y la instalación de prácticamente cualquier tipo de matriz.
Ventajas frente a una prensa excéntrica o punzonadora pendular
Descenso vertical: más precisión y menos desgaste
A diferencia de los sistemas pendulares, la MX340G CNC realiza un descenso vertical del pistón. Esto garantiza una fuerza totalmente axial, elimina esfuerzos laterales y mejora:
el alineamiento del punzonado
la calidad del acabado
la vida útil de matrices y utillajes (hasta 5 veces más, según condiciones de uso)
Una estación, múltiples operaciones
Frente a una prensa excéntrica limitada a ciertas tareas, la MX340G integra en una sola máquina punzonado, plegado, corte, embutición, troquelado, abocardado, ensanchado o reducción de tubo, despuntado de perfiles y pletinas, redondeado de esquinas, producción de orejetas y otras operaciones con más de 40 matrices estándar.
Si el cliente lo necesita, Nargesa fabrica matrices a medida para piezas específicas.
Control CNC ESA S820 y automatización
Incorpora un panel de control CNC ESA S820, con pantalla táctil a color de 7”, muy intuitivo y fácil de utilizar, con la última tecnología 4.0 y una regulación más cómoda y precisa.
Gracias a este control, la máquina identifica automáticamente los puntos de inicio y fin del recorrido del vástago, ajustando la carrera al mínimo en cada ciclo.
La tecnología 4.0 nos permite acceder remotamente a la máquina siempre que el cliente lo precise, ya sea para parametrizar un proceso, realizar actualizaciones o analizar cualquier consulta técnica surgida durante el uso de la máquina.
Funciones automáticas que aumentan la productividad
Identificación automática de los puntos de inicio y fin del recorrido del vástago.
Ajuste dinámico de carrera al mínimo necesario en cada ciclo, reduciendo tiempos muertos
Cálculo automático del tonelaje según material, espesor y características del punzón
Ángulo de plegado programable: el operario introduce el ángulo deseado y la máquina ejecuta la operación con precisión
Biblioteca editable de matrices y punzones
Diagnóstico de alarmas
Conexión remota instantánea desde fábrica
Estas automatizaciones reducen errores humanos, evitan roturas de utillaje y optimizan cada ciclo de trabajo.
Modo ECO
Incorpora un “ECO mode” que desconecta de forma automática las partes eléctricas que generan un mayor consumo de energía si se detecta un periodo de inactividad. Así, cuando es necesario reanudar la producción, solo basta con presionar el pedal para continuar trabajando.
Su versatilidad y fácil uso la convierten en una máquina indispensable para una empresa del sector del metal.
Seguridad y calidad Nargesa
Todos los productos Nargesa se adaptan a las normas CE de fabricación de maquinaria industrial.
La máquina se acciona mediante un pedal de seguridad que permite al operario controlar el proceso en todo momento y ante cualquier imprevisto. Su diseño hidráulico de descenso vertical contribuye a un entorno de trabajo más seguro y controlado que en equipos pendulares o prensas menos versátiles.
| Especificación | Valor |
| Potencia hidráulica | 40 Tn |
| Velocidad de trabajo | 7,1 mm/s |
| Velocidad de retroceso | 9,3 mm/s |
| Recorrido del punzón | 100 mm |
| Cuello de cisne | 180 mm |
| Dimensiones mesa de trabajo | 245 × 265 mm |
| Tipo de descenso | Vertical (no pendular) |
| Potencia del motor | 2,2 kW / 3 CV (HP) |
| Tensión | 230/400 V trifásica |
| Control CNC | ESA S820, pantalla táctil 7" |
| Tecnología | Industry 4.0 |
| Accionamiento | Pedal de seguridad |
| Diagnóstico | Alarmas integradas |
| Modo ahorro energético | ECO Mode |
| Normativa | CE |
Cálculo de capacidad de punzonado
En el PDF les mostraremos como calcular la capacidad de punzonado en diferentes espesores, materiales y formas... Que espesores se pueden punzonar y con que diámetro de punzón. Ideas y sugerencias para mejorar sus trabajos y aumentar la capacidad de punzonado.
Descargar (1.3 MB)
Accesorios opcionales para Punzonadora Hidráulica MX340G CNC
Punzones y matrices redondos, cuadrados, ovalados, rectangulares Nargesa
En Nargesa disponemos de un amplio catálogo de punzones y matrices de todo tipo. Si la medida que desea el cliente no está en listado, la fabricamos. En el PDF podrá ver todos los tipos y medidas de las que disponemos.
Descargar (205.79 KB)

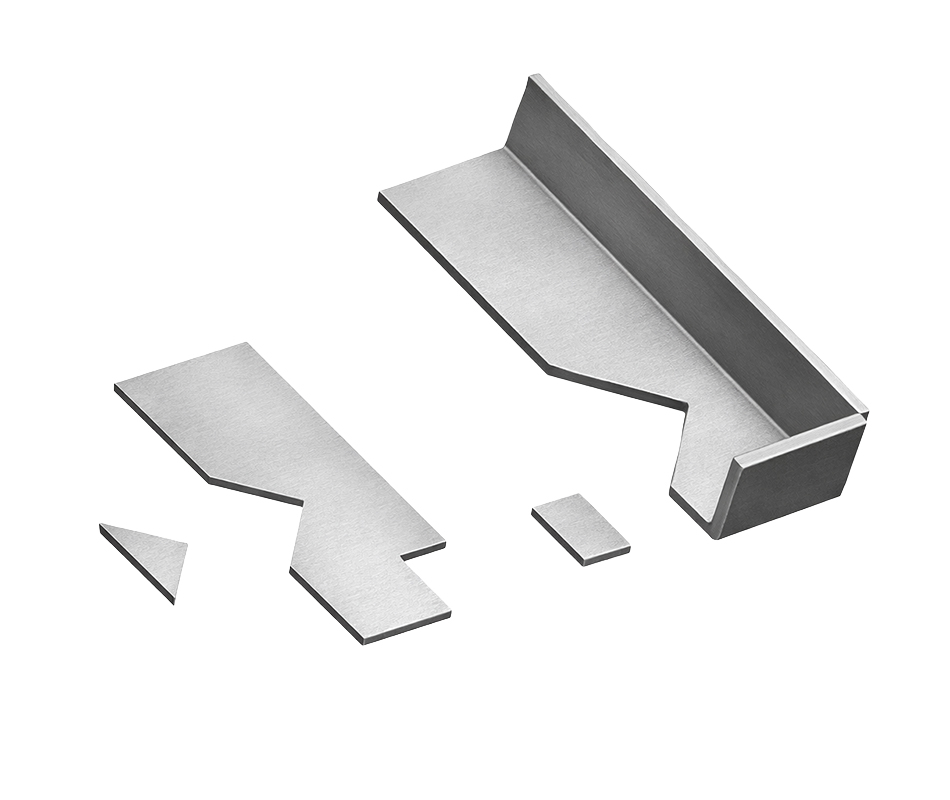

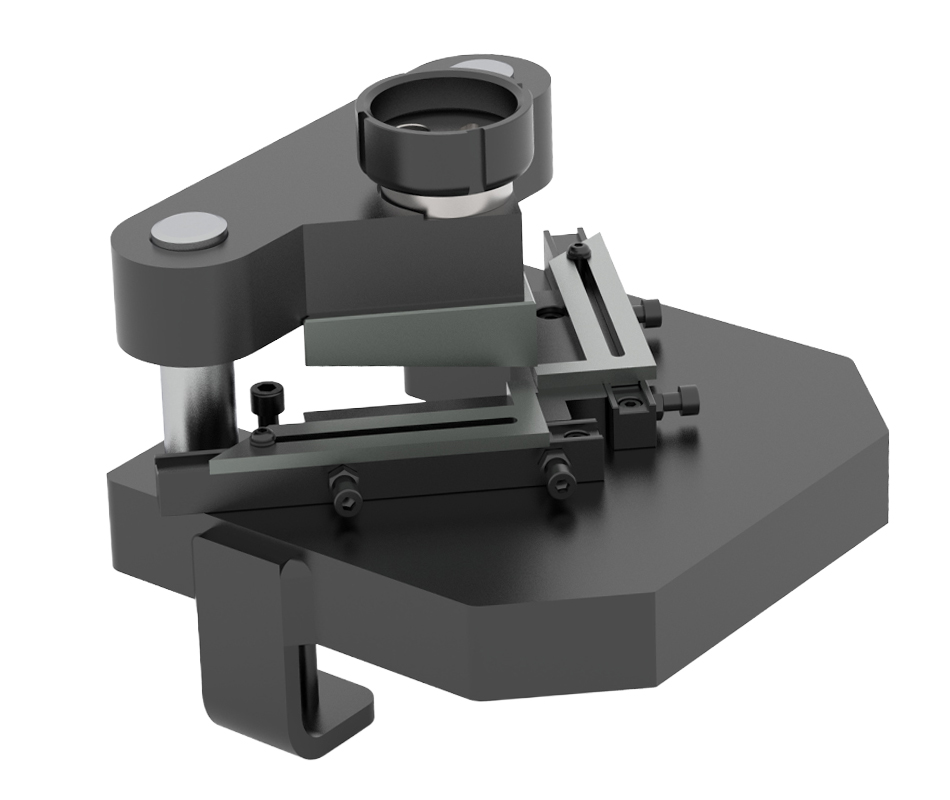

Matriz de despuntar a 90º regulable 100x100
Matriz de despuntar chapa, ángulo etc. regulable hasta 100x100mm a 90º fijos.
REF: 140-02-01-00005
CAPACIDAD MÁXIMA DE CORTE: 100x100x4mm
PESO: 35 Kg.
Utillage opcional.

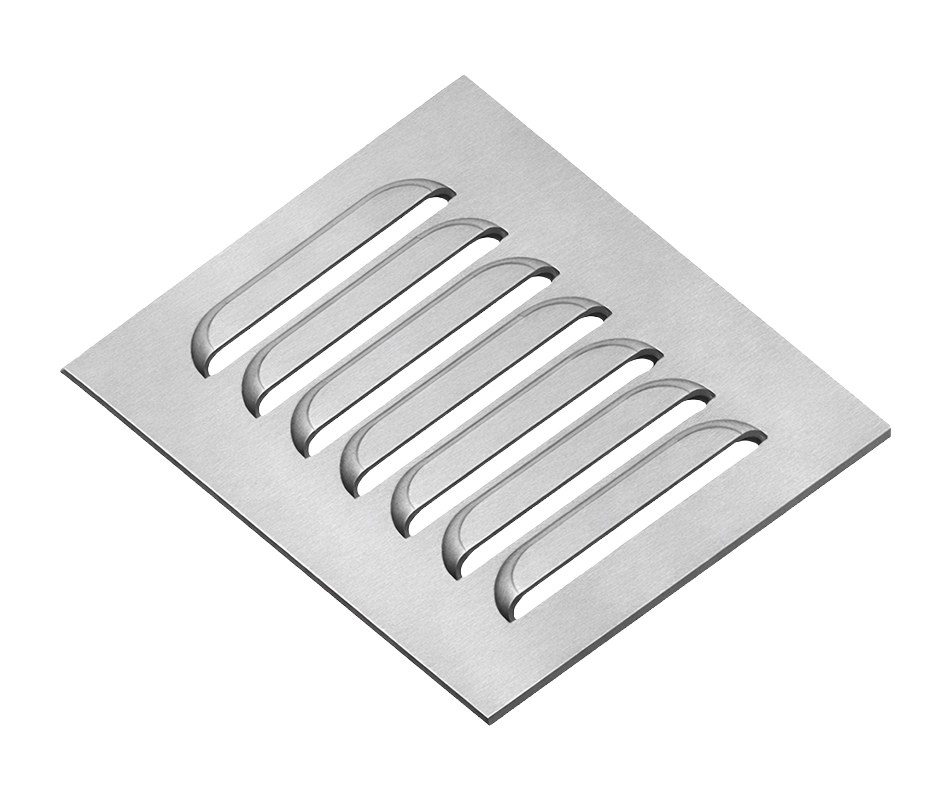

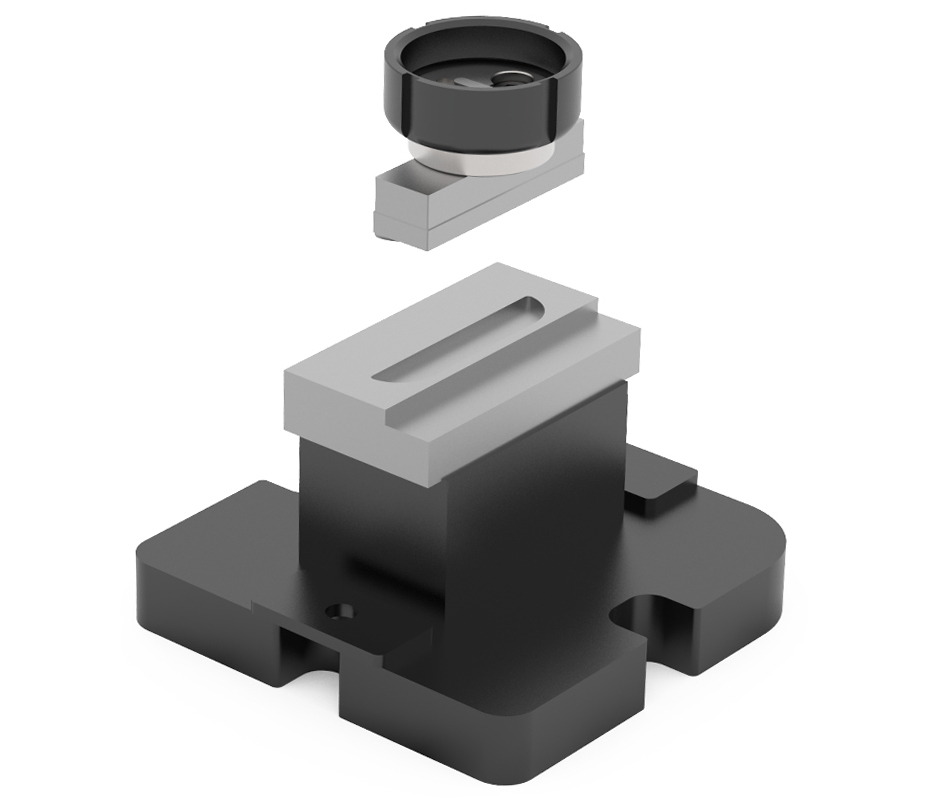

Matriz rejilla ventilación
Matriz para realizar la rejilla de ventilación en chapa. La cantidad de troquelados es ajustable. Se realizan de uno en uno.
REF: 140-02-01-00010
MEDIDAS DEL TROQUELADO: 100X20mm.
ESPESOR MÁXIMO: 2mm.
PESO:20 Kg.
Utillaje Opcional.

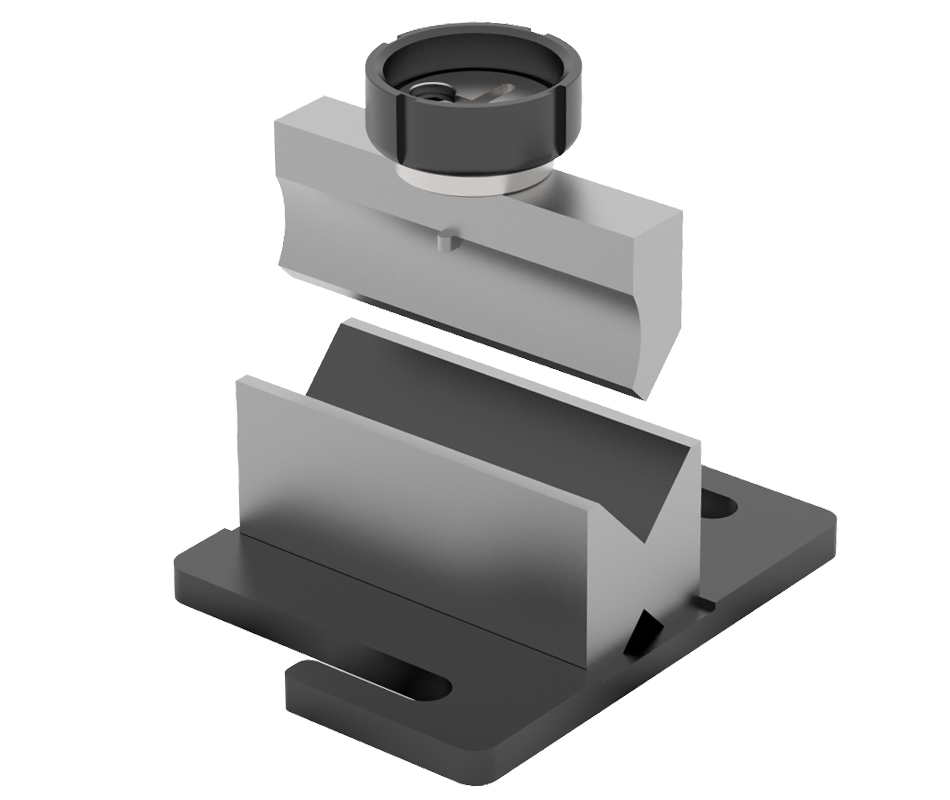

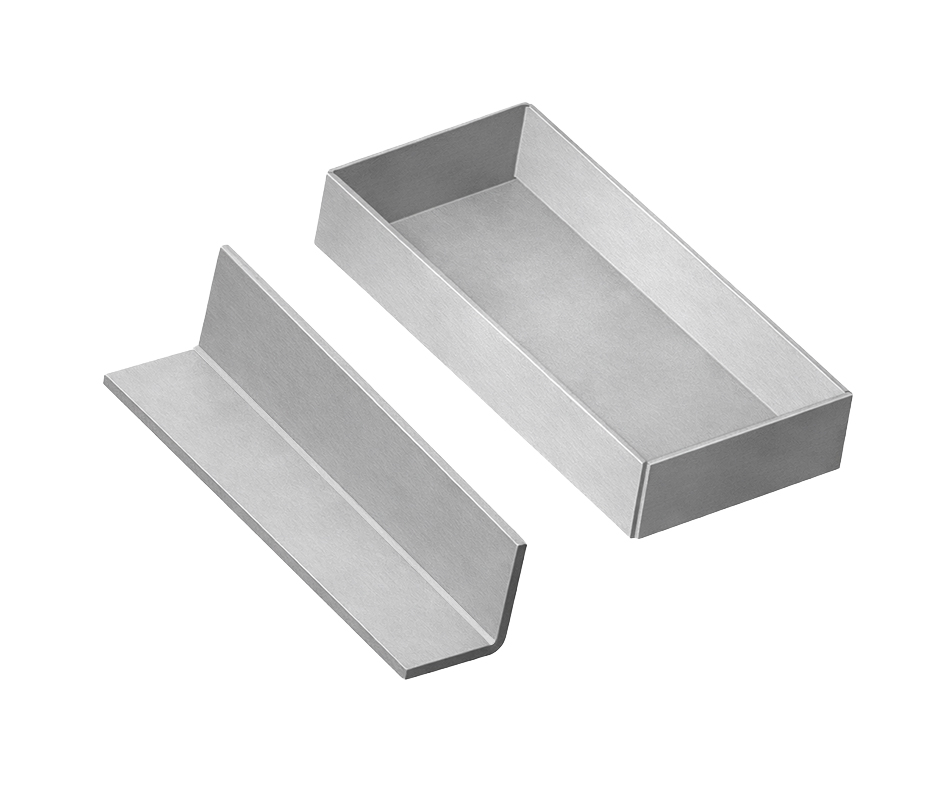

Matriz de plegar 170mm.
Matriz de plegar chapa y pasamano hasta 170mm. Punzón de 88º. Matriz con V de 56mm y V de 26mm.
REF: 140-02-01-00004
LONGITUD MÁXIMA DE PLIEGUE: 170mm.
ESPESOR MÁXIMO DE PLIEGUE: 8 a 12mm.
PESO: 12 Kg.
Utillaje Opcional.

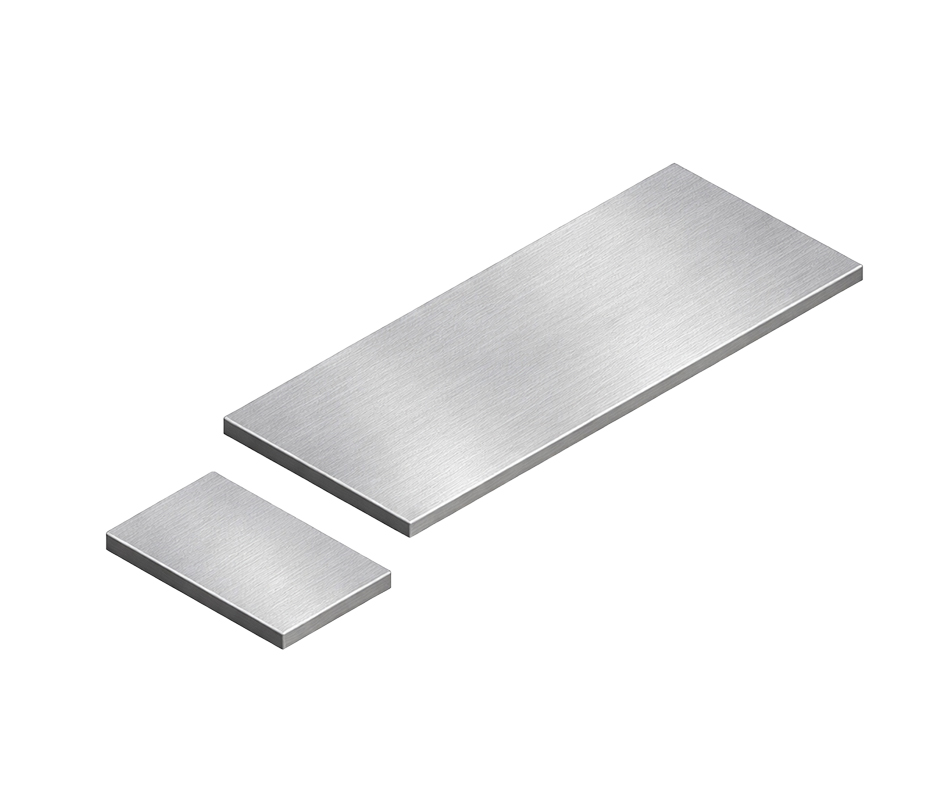

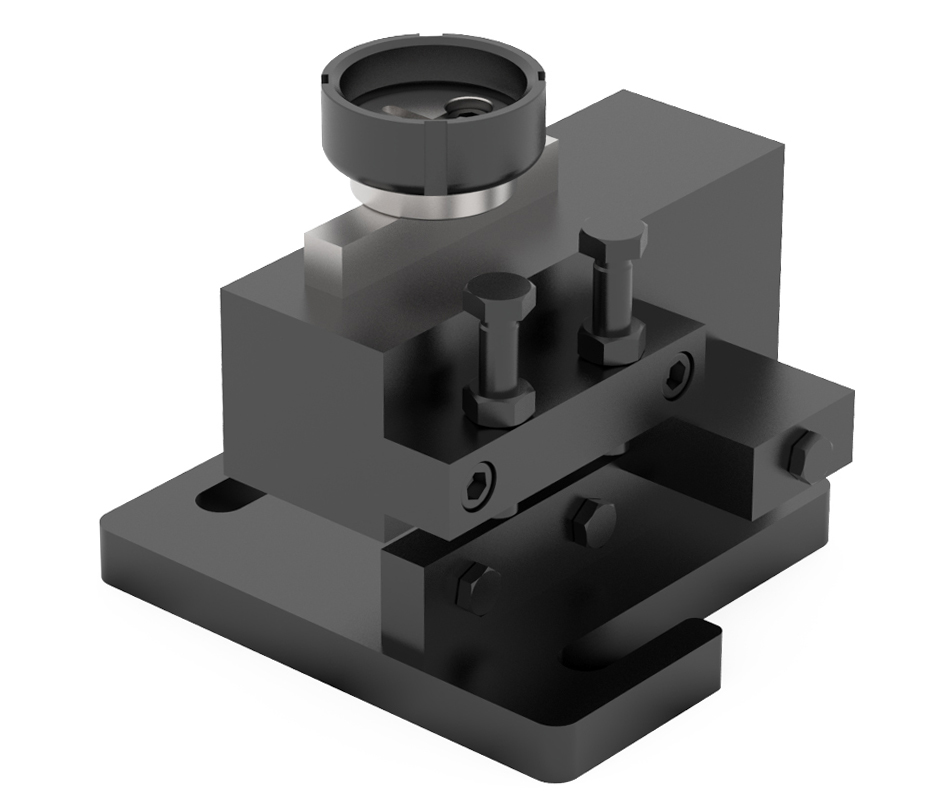

Matriz de cortar pletina 100x10mm.
Matriz de cortar chapa o pletina desde 0.8mm hasta 10mm de espesor.
REF: 140-02-01-00002
CAPACIDAD MÁXIMA DE CORTE: 100x10mm.
PESO: 28 Kg.
Utillaje Opcional.

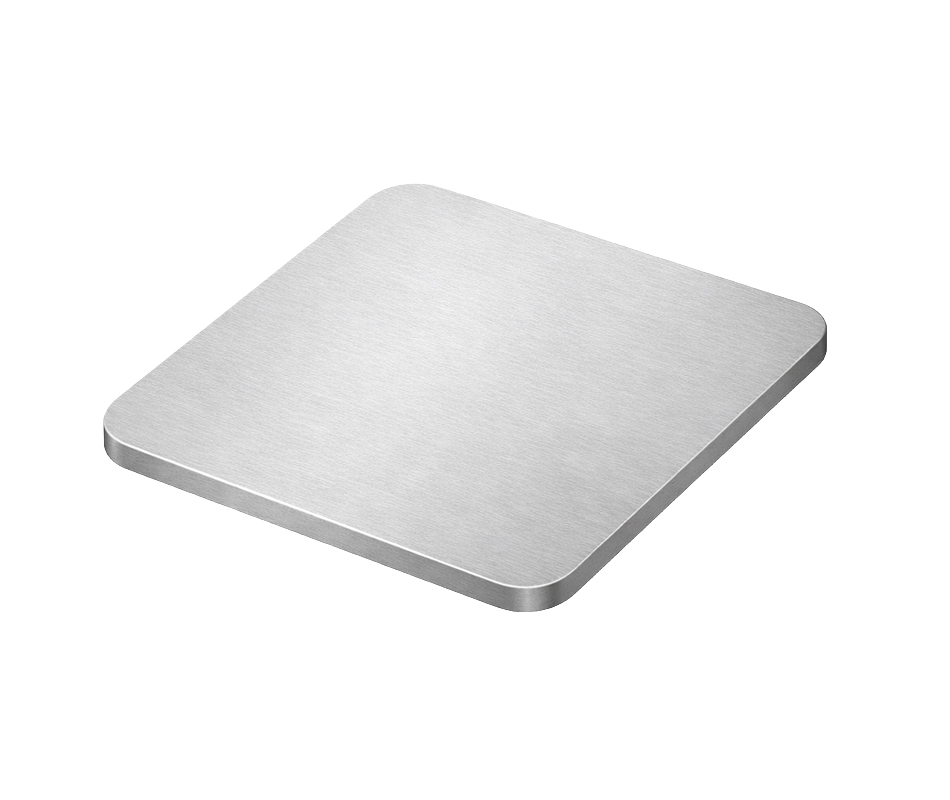

Matriz redondear esquinas
Matriz para redondear las esquinas de la chapa en diferentes radios. En el PDF podrá ver todos los tipos y medidas de las que disponemos.
Descargar (78.57 KB)

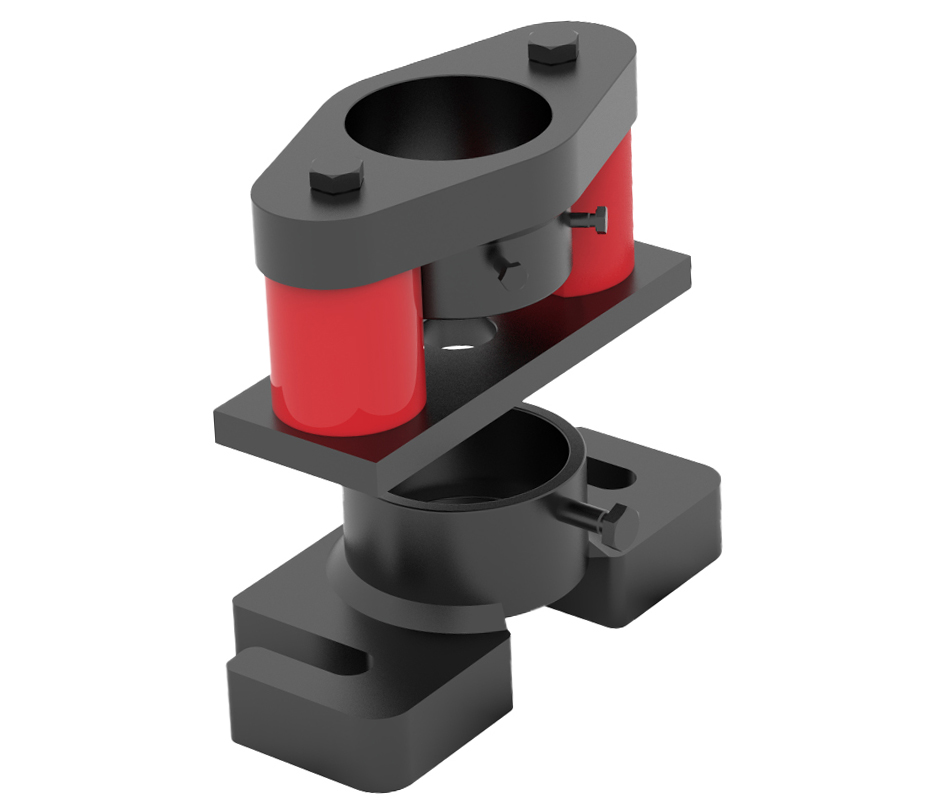

Extractor enderezador
Extractor que en el momento del punzonado actúa como enderezador para evitar que las pletinas se doblen en el momento de la perforación.
REF: 140-02-01-00039
ESPESOR MÁXIMO DE PLETINA O BARRA: 15mm.
PESO:15 Kg.
Utillaje Opcional

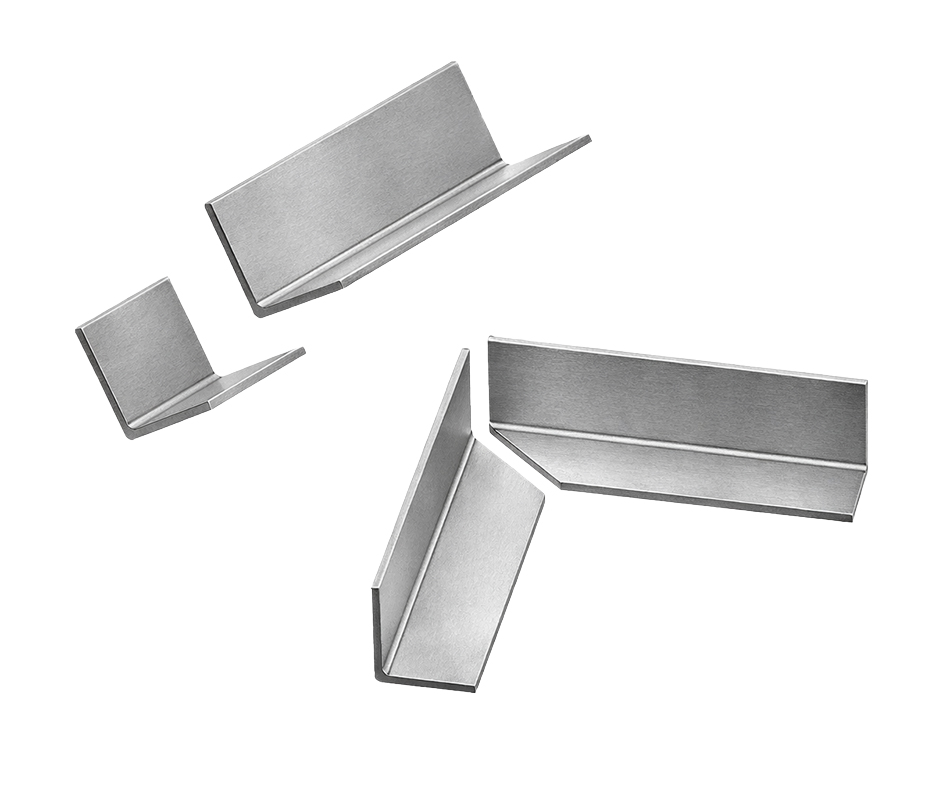

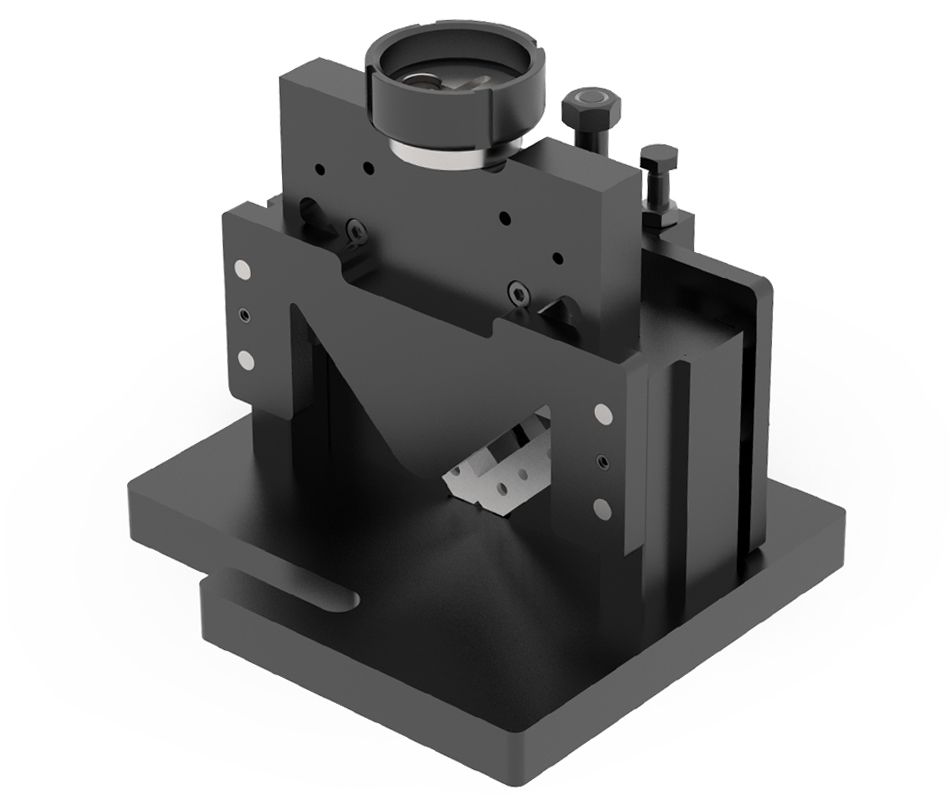

Matriz de cortar ángulo
Matriz de cortar ángulo a 90º y 45º.
REF: 140-02-01-00001
CAPACIDAD MÁXIMA DE CORTE RECTO: 60x60mm
CAPACIDAD MÁXIMA DE CORTE A INGLETE: 50x50
PESO: 32Kg.
Utillaje Opcional.

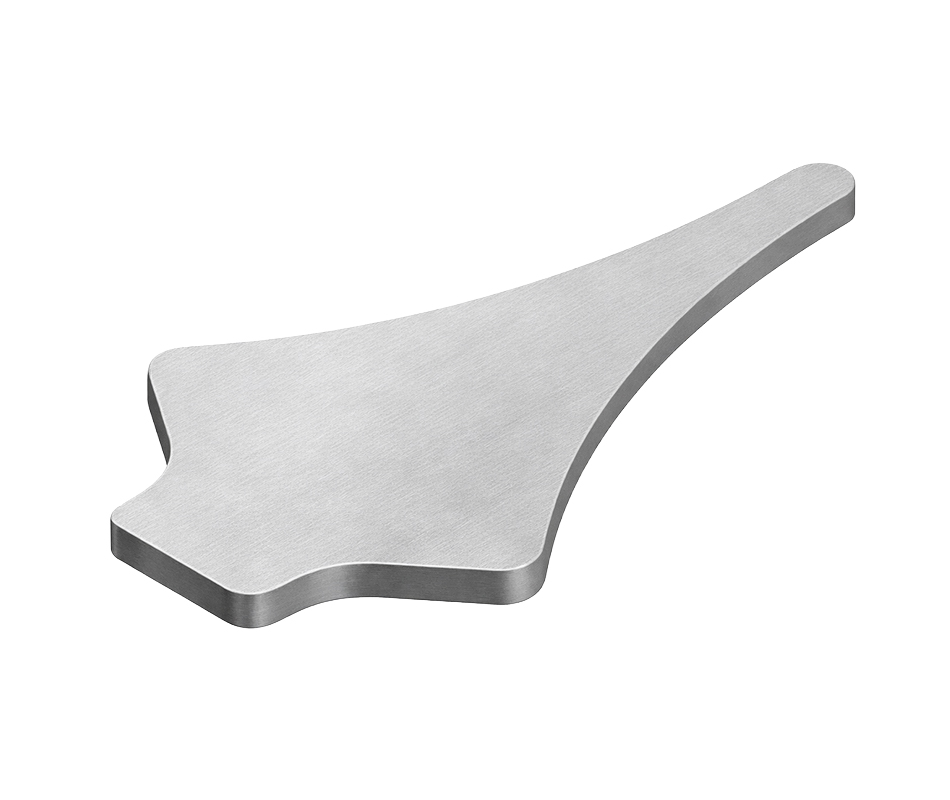

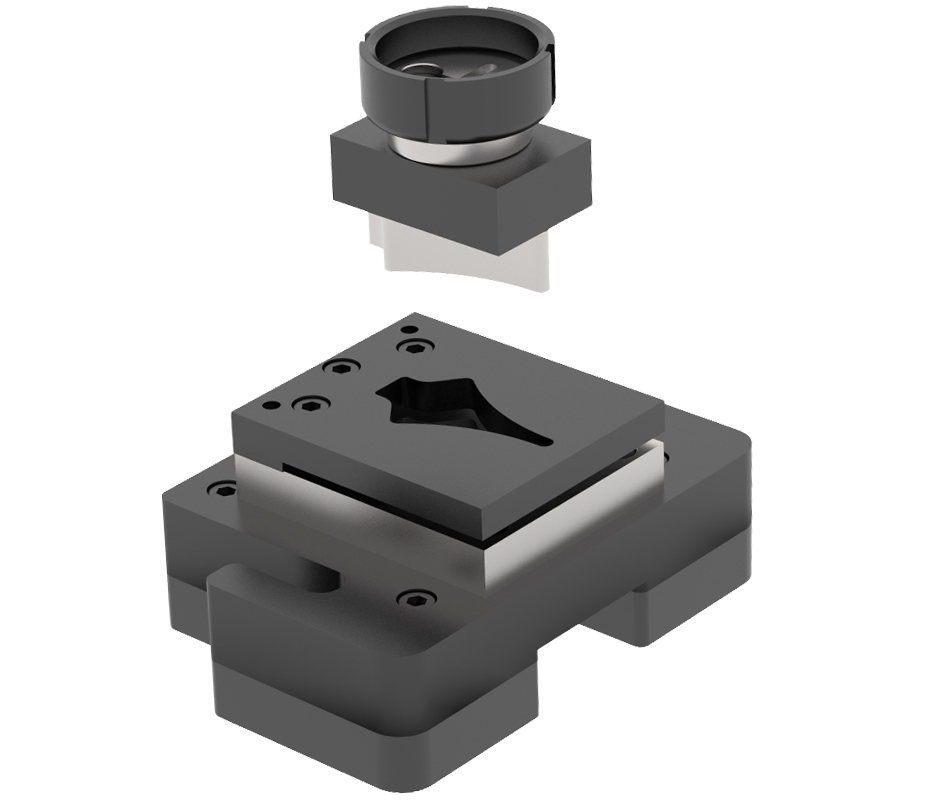

Matriz de flechas en chapa
Matriz para troquelar chapa en forma de flecha para las vallas.
REF: 140-02-01-00006
ESPESOR MÁXIMO DE CHAPA: 3mm
PESO:21 Kg.
Utillaje Opcional.

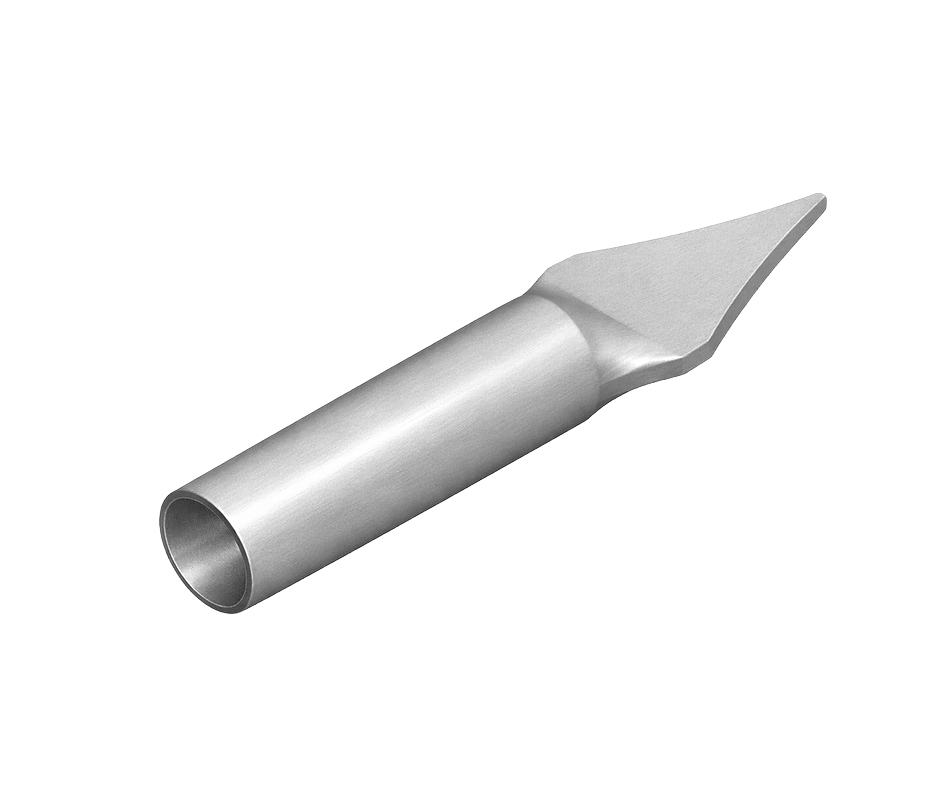

Matriz de flechas para tubo
Matriz para aplastar y recortar el tubo en forma de flecha. Apto para diferentes diámetros.
REF: 140-02-01-00007
DIÁMETRO MÁXIMO DEL TUBO: 30x2mm
DIÁMETRO MÍNIMO DEL TUBO: 10x2mm
PESO:19 Kg.
Utillaje Opcional.

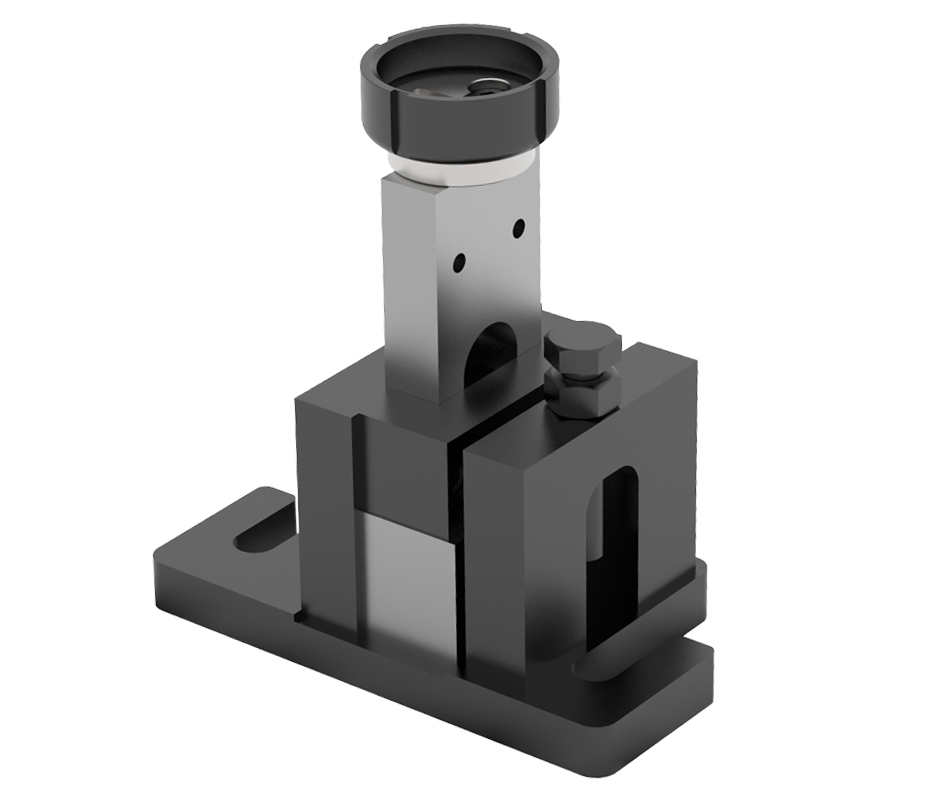

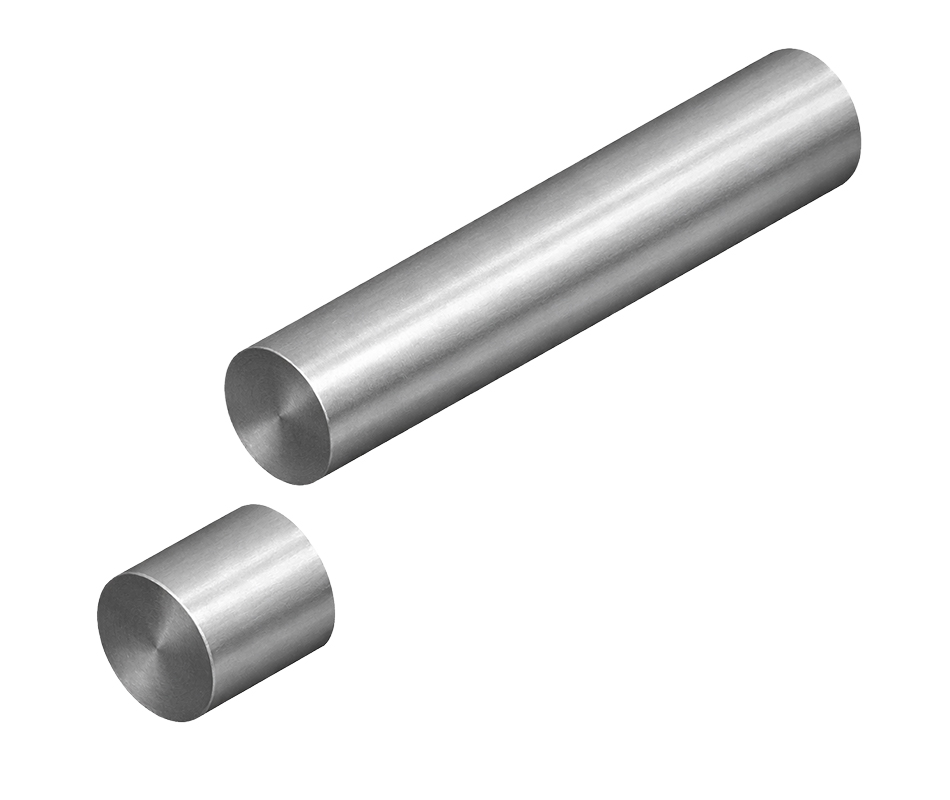

Matriz de cortar barra redonda
Matriz para cortar barra maciza de 3mm hasta 35mm.
REF: 140-02-01-00035
DIÁMETRO MÁXIMO DE CORTE: 35mm.
DIÁMETRO MÍNIMO DE CORTE: 3mm.
PESO:15 Kg.
Utillaje Opcional.
Punzón y matriz de bombín
Punzón y matriz de bombín para realizar el encaje de la cerradura en chapa.
Complementos necesarios: CAB60 y TAP40.
REF: 140-02-01-00036
ESPESOR MÁXIMO: 6mm
PESO:1 Kg.
Utillaje Opcional.

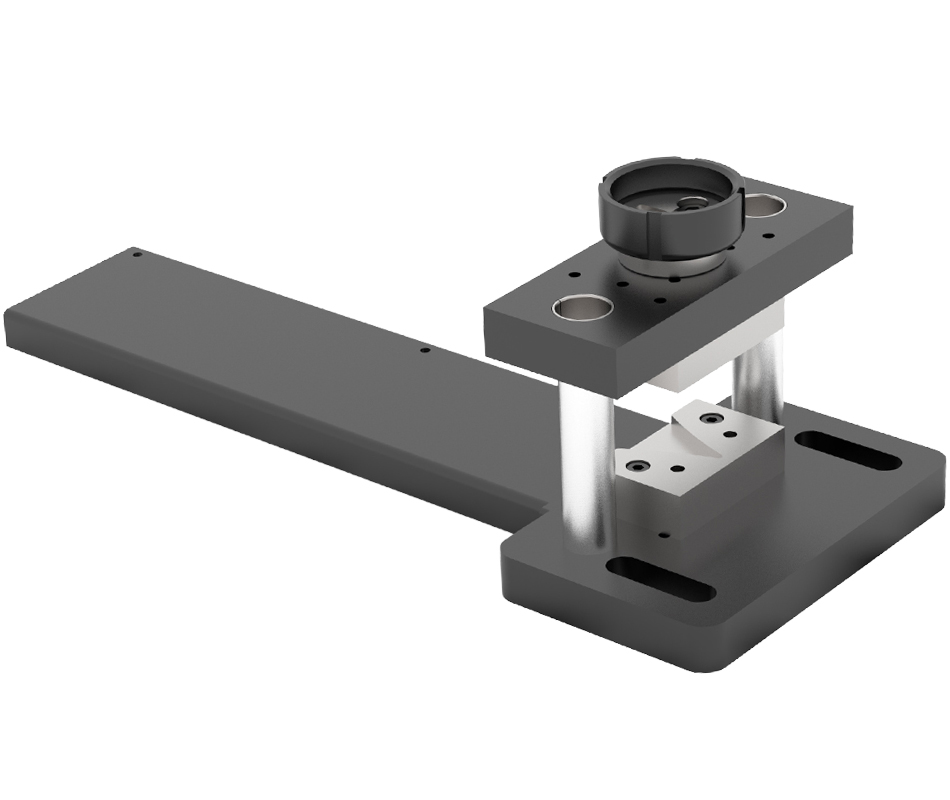

Matriz tornapuntas para tubo de valla
Matriz para aplastar y agujerear tubo para las vallas. Admite diferentes diámetros de tubo. La medida del agujero es intercambiable.
REF: 140-02-01-00040
DIÁMETRO MÁXIMO DEL TUBO:50mm
DIÁMETRO MÍNIMO DEL TUBO:10mm
DIÁMETRO DEL AGUJERO: Intercambiable.
PESO:23 Kg.
Utillaje Opcional.

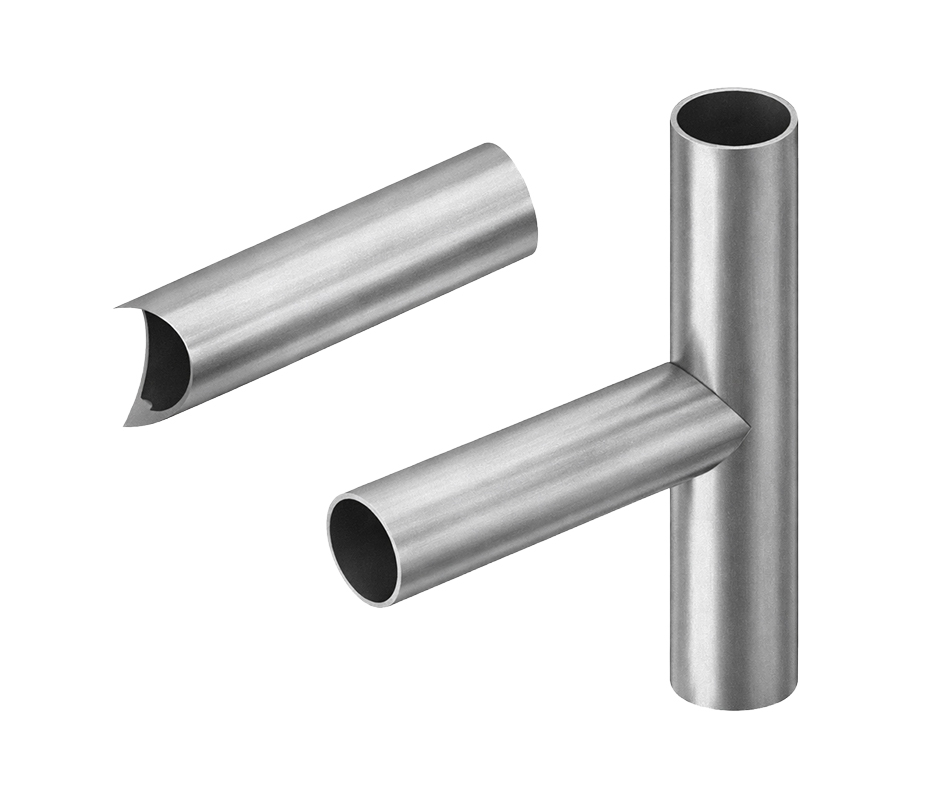

Matriz de abocardar tubo
Matrices de abocardar tubo de Ø16 a Ø60mm. Consiste en recortar el extremo de un tubo para su unión con otro de manera perpendicular. En el PDF podrá ver todos los tipos y medidas de las que disponemos.
Descargar (77.69 KB)

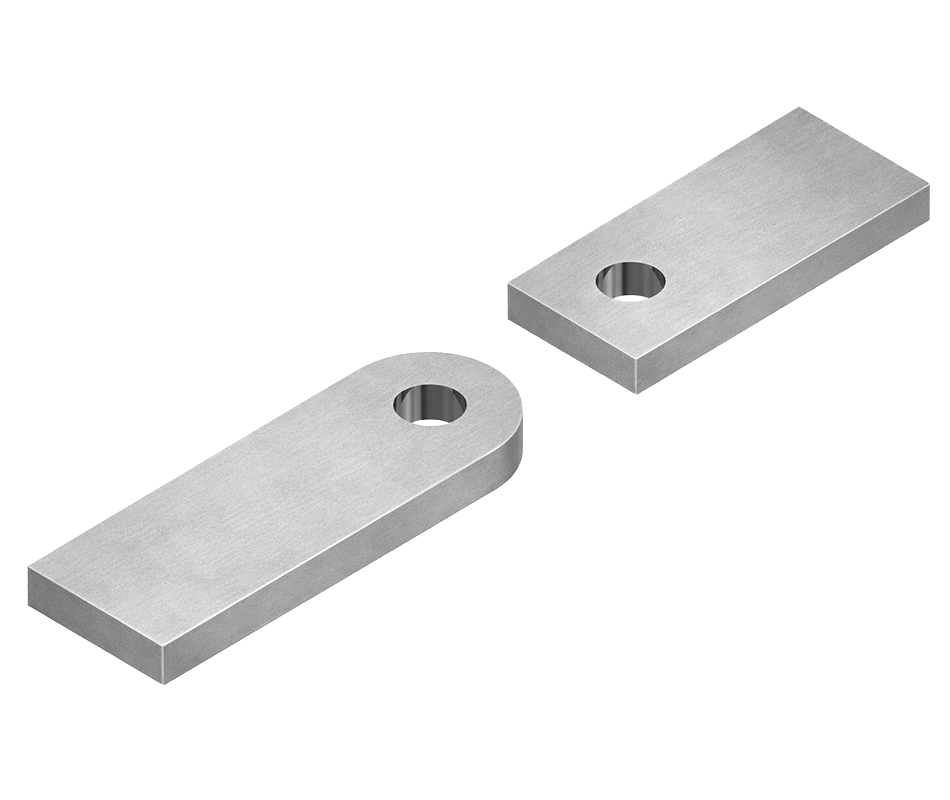

Matrices de orejetas
Matriz para fabricar todo tipo de orejetas, con o sin agujero, rectas o redondeadas...Muy utilizadas para abrazaderas, soportes etc. Partiendo de un fleje de chapa, a cada golpe sale una pieza de la longitud que se desee. En el PDF podrá ver todos los tipos y medidas de las que disponemos.
Descargar (376.7 KB)
Matriz para agujerear ángulo y perfil U
Portabases para agujerear ángulo. Los punzones y las matrices de diferentes diámetros son intercambiables.
REF: 140-02-01-00031
DIÁMETRO MÁXIMO DEL AGUJERO: 28mm
DIÁMETRO MÍNIMO DEL AGUJERO: 2mm.
PESO: 9 Kg.
Utillaje Opcional.
Accesorios incluidos para Punzonadora Hidráulica MX340G CNC
Portabases y tuerca de acople del punzón MX340
Descargar (384.63 KB)
Descargar (1.63 MB)
Descargar (4.93 MB)
+ Info para Punzonadora Hidráulica MX340G CNC
¿Qué capacidad tiene la punzonadora MX340G CNC?
Tiene una potencia hidráulica de 40 toneladas (40 Tn).
¿Qué operaciones puede realizar?
Punzonado, plegado, corte, embutición, troquelado, abocardado, crimpado y otras operaciones con matrices y punzones compatibles.
¿En qué materiales y perfiles se puede utilizar?
En chapa, tubo, ángulo, UPN, IPN y otros perfiles metálicos, según matriz y espesor.
¿Se pueden usar matrices de otra prensa?
Sí. La máquina permite adaptar matrices propias del cliente, incluidas las utilizadas en prensas excéntricas.
¿Qué control CNC incorpora?
El ESA S820 con pantalla táctil a color de 7 pulgadas.
¿Calcula automáticamente el tonelaje necesario?
Sí. El CNC determina el tonelaje en función del material, espesor y características del punzón.
¿Se puede programar el ángulo de plegado?
Sí. El operario introduce el ángulo en el control y la máquina ejecuta la operación automáticamente.
¿Cumple la normativa CE?
Sí. Todos los productos Nargesa cumplen las normas CE de fabricación de maquinaria industrial.
¿Cómo se envía la máquina?
Se entrega completamente montada, con embalaje reforzado para transporte marítimo. Opcionalmente, se puede solicitar embalaje completo de madera fumigada NIMF-15.
¿Se puede solicitar presupuesto?
Sí. Contacta con Nargesa para recibir asesoramiento y presupuesto adaptado a tu producción.
PRECIO
Solicita presupuesto para la Punzonadora Hidráulica MX340G CNC. Nuestro equipo comercial te asesorará sobre la configuración más adecuada según tus materiales, operaciones y necesidades de producción.
Dimensiones de la máquina Punzonadora Hidráulica MX340G CNC
Dimensiones de la máquina: 686 x 898,5 x 1758 mm.
Peso: 628 Kg.
Otras características:
- Bancada paletizada para transportar fácilmente la máquina al lugar de trabajo o almacenar.
- La máquina se envía completamente montada.
Características del embalaje Punzonadora Hidráulica MX340G CNC
• Embalaje con palet de hierro NIMF15 y caja de cartón de 3 capas apta para el transporte marítimo.
• Opcional: Embalaje completo de madera fumigada NIMF15.
| Concepto | Valor |
| Número de bultos | 1 |
| Dimensiones embalaje | (An × F × Al) 700 × 800 × 1800 mm |
| Volumen | 1 m³ |
| Peso neto | 628 kg |
| Peso bruto | 647 kg |
| Código arancelario (embalaje) | 84624900 |
| Embalaje estándar | Palet de hierro NIMF-15 y caja de cartón de 3 capas, apta para transporte marítimo |
| Opcional | Embalaje completo de madera fumigada NIMF-15 |
Usos de la máquina Punzonadora Hidráulica MX340G CNC
Gracias a su robusta estructura, su amplio cuello de cisne de 180 mm, su carrera de 100 mm y su generosa mesa de trabajo, la MX340G CNC destaca por su gran versatilidad.
Operaciones y matrices compatibles
La MX340G CNC permite realizar, entre otras:
punzonado en chapa, tubo, ángulo, UPN, IPN y perfiles similares
plegado
corte
embutición
troquelado
abocardado
ensanchado y reducción de tubo
despuntado de perfiles y pletinas
redondeado de esquinas
producción de orejetas
Matrices y punzones
Más de 40 matrices estándar incluidas en la configuración de la máquina.
Posibilidad de usar matrices del propio cliente, incluidas las de prensas excéntricas mejorando condiciones de trabajo, reduciendo ruido y aumentando la seguridad
Fabricación de matrices a medida bajo pedido.
Suministro de punzones en distintas formas: redondos, cuadrados, rectangulares, ovalados, bombín y otros
Su sistema de cambio rápido sustituye herramientas en un máximo de 30 segundos minimizando paradas. Además, una sola estación permite trabajar con múltiples configuraciones, logrando una versatilidad muy superior a sistemas tradicionales.
Aplicaciones en el sector del metal
La MX340G CNC es especialmente útil en:
empresas y talleres de fabricación y reparación metálica
producción de estructuras y componentes en chapa y tubo
fabricación de piezas con operaciones múltiples en una sola estación
empresas que buscan sustituir o complementar prensas excéntricas con una solución más versátil, silenciosa y segura
Su combinación de capacidad de 40 toneladas, control CNC, cambio rápido de utillaje y compatibilidad con matrices personalizadas la convierte en una inversión eficiente para producción flexible.
Servicio, Industry 4.0 y soporte remoto
Con la tecnología Industry 4.0 integrada, y siempre que el cliente dé su consentimiento, Nargesa puede conectarse de forma remota a la máquina para:
realizar actualizaciones de software gratuitas
detectar posibles anomalías sin necesidad de desplazamiento
avisar sobre el mantenimiento preventivo recomendado
Esto reduce tiempos de parada y facilita el mantenimiento a lo largo de la vida útil del equipo.
Siempre que el cliente dé su consentimiento, el fabricante podrá conectarse remotamente a su máquina para realizar cualquier actualización del software de forma totalmente gratuita y detectar posibles anomalías de la máquina sin necesidad de estar presente. Avisa al cliente de cuándo debe realizarse el mantenimiento preventivo de la máquina y muchas más prestaciones.
