Ejemplos de trabajo realizados con Torsionadoras de Forja MT150A
La Torsionadora Nargesa MT150A automática, con programador de piezas, fabrica todo tipo de de piezas para la forja ornamental, barrotes, volutas etc... Capacidad máxima de torsionado: cuadrado 20 mm, doblado máximo: cuadradillo 16 mm.
Torsionadora de forja MT 150A automática NARGESA. Patentada por Prada Nargesa desde hace unos años nos convierte en punteros en la fabricación en este tipo de máquinas. Está fabricada en un monobloque de acero soldado y mecanizado. Pensada para trabajar el hierro en frío. Ideal para fabricar todo tipo de piezas para la forja ornamental, barrotes, volutas etc... Utilizadas en: Rejas para las ventanas, barandas, mesas, sillas, puertas, ventanas, cercas... Realizando una infinidad de figuras diferentes en perfiles cuadrados, redondos, tubulares, pasamano, pletina etc...
Nuestros clientes opinan
-
Compramos una máquina Torsionadora de metal de Prada Nargesa, S.L. en 2011.
Estamos muy contentos con el precio cotizado y la máquina se entregó en 2 semanas.
Recomendamos encarecidamente Nargesa a cualquier persona en el negocio de fabricación de metal, su servicio es insuperable.
— Rob Warren - Gerente at Premier Gate Automation LTD. (Reino Unido)
-
Compramos una máquina curvadora de perfiles MC200 y una máquina de torsión MT150A y estamos realmente satisfechos con ellas. Su rendimiento es excelente y el servicio prestado por CAD INDIA también es muy bueno.
Recomiendo comprar estas máquinas para los fabricantes de muebles de diseño debido a las diversas aplicaciones que realizan.
— Sanjay Jain - Director de diseño at Hans (India)
-
Compramos la torsionadora Nargesa MT150A. Es una gran máquina con muchas herramientas de calidad y la usamos en nuestra producción. En una palabra, una máquina buena, efectiva y no tan costosa.
— Dominik Tkalec - Director at JVM Metalik (Croacia)
-
Compramos la Torsionadora de forja MT150A de Nargesa después de una visita impresionante a su fábrica en Girona, España.
La máquina es fácil de instalar y operar.
Ha sido fundamental para mejorar la calidad de nuestros productos, diversificar nuestra gama de productos y mejorar nuestra velocidad y eficiencia.
Estamos muy contentos con ella. Planeamos obtener varias máquinas de Prada Nargesa en el futuro para mejorar nuestra capacidad de producción y ampliar nuestra participación en el mercado.
Gracias y saludos cordiales,
Samuel
— Samuel Lutalo - Gerente at Infinite Steel Limited (Uganda)
-
Nuestra empresa Gala Metal & Design SRL con sede en Rumanía, ha comprado varias máquinas Nargesa: Máquina de grabar en frío NOA60, Horno H2, Máquina de forja NF70, Torsionadora MT150A y estamos muy contentos con el resultado que nos están dando, nos están ayudando a mejorar nuestra producción. Queremos destacar el buen acompañamiento durante el proceso de compra que realizó el departamento comercial de Prada Nargesa y también el servicio postventa, en todo momento están a nuestra disposición para ayudarnos en lo que sea necesario. El sr. Oscar hizo un trabajo excelente y nos acompañó a lo largo del proceso de compra. Estamos muy agradecidos con él. Gracias a todo el equipo de Nargesa por el alto nivel de servicio que incluso mejora con el paso de los años.
— Adrian Galalae - Propietario at Gala Metal & Design SRL (Rumanía)
Características técnicas
Método de trabajo mediante la torsión y la flexión en FRÍO.
Máquina apta para pequeñas, medianas y grandes producciones.
Transmisión segura y fiable mediante un motoreductor de piñones planos templados, consiguiendo un gran rendimiento y mínimo mantenimiento.
Perfecta para realizar todo tipo de piezas ornamentales estándar e imprescindible para realizar diseños propios mucho más cotizados en el mercado. Las piezas a medida demandadas por arquitectos, técnicos y clientes finales, la convierten en una herramienta imprescindible en un taller de herrería.
Para realizar este tipo de trabajos especiales, Nargesa suministra bajo pedido los útiles o proporciona los discos de acople para que el mismo cliente pueda realizar sus propios diseños.
La torsionadora Nargesa MT150A viene de serie con un kit de utillajes predeterminados con los cuales podrá realizar infinidad de piezas: Torsionados, volutas, doblados, curvados, ganchos, eslabones... (Más información en ACCESORIOS DE SERIE a pie de página).
También hay la posibilidad de adquirir utillajes opcionales: Pecho paloma, barandilla inglesa, anillas de radio fijo, piñas decorativas... (Más información en ACCESORIOS OPCIONALES a pie de página).
Capacidad máxima de torsionado 20 mm o 3/4" de pulgada.
Capacidad máxima de doblado 16 mm o 5/8" de pulgada.
Capacidad máxima de torsionado y doblado en pletina, planchuela o pasamano de 35X10 mm o 1 1/4"X3/8" de pulgada.
Posibilidad de adquirir los utillajes de la máquina en mm o en pulgadas.
Longitud máxima de torsionado seguido: 960 mm.
Potencia del Motor: 0,37Kw / 0,5 Cv. (Hp).
Programador CNC para realizar series repetitivas, contador de piezas, desclave automático, memorias...
Panel de mandos eléctrico con doble pulsador, derecha e izquierda, lo que la convierte en una máquina de muy fácil uso.
Tensión 2 fases: 230 V. Monofásica.
Para máquinas monofásicas pedir presupuesto.
Regulador de velocidad de rotación.
Velocidad de rotación ajustable de 0 a 9 r.p.m.
Bancada inferior paletizada para poder transportar fácilmente la máquina al lugar de trabajo o almacenar.
La máquina se envía completamente montada.
Embalaje con palet de madera en NIMF 15 fumigado y caja de cartón de 3 capas apta para el transporte marítimo.
Opcional embalaje completo de madera NIMF15. Su robustez, versatilidad y fácil uso la convierten en una de las mejores máquinas para un taller de herrería ornamental.
Todos nuestros productos están fabricados en nuestras instalaciones en España. Los componentes hidráulicos y electrónicos son completamente estándar y de las mejores marcas de primer orden Europeo, con servicio técnico en todo el mundo: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...
Panel de control MT150A
El panel eléctrico de la torsionadora MT150A , se caracteriza por su sencillez y fácil manejo. Gran capacidad de producción. Permite programar el punto de inicio y el punto final de la pieza a fabricar.
- Fácil uso.
- Pantalla digital.
- Teclado táctil.
- Contador de piezas.
- Desclave automático.
- Capacidad para 8 memorias distintas.
Accesorios opcionales para Torsionadora de Forja MT150A
Anillas radio fijo diam. int. 96,100,110mm MT150
Matriz de acero para realizar doblados en redondo y cuadrado, llamada barandilla Inglesa.
REF: 140-01-01-00001
DIÁMETRO INTERNO: 96,100,110mm
CAPACIDAD Max: Redondo o cuadrado de 16mm.
PESO: 10 Kg.
Utillaje Opcional.
Matriz pecho paloma diam. 225mm MT150
Matriz de acero para realizar el Pecho o Buche Paloma, muy utilizado en balcones y ventanas.
REF: 140-01-01-00002
DIÁMETRO INTERNO: 225mm.
CAPACIDAD Max: Redondo o cuadrado de 16mm.
PESO: 12 Kg.
Utillaje Opcional.
Matriz de doblar pletina MT150
Matriz de acero templado para realizar doblados en pletina, pasamano o planchuela de todo tipo.
REF: 140-01-01-00003
CAPACIDAD Max: Pletina de 40x10mm.
Doblado con mínimo radio exterior.
PESO: 3,1 Kg.
Utillaje Opcional.
Matriz volutas al canto MT150
Matriz de acero templado para realizar volutas o espirales al canto para darle un aspecto diferente, muy utilizado en determinados países.
REF: 140-01-01-00004
CAPACIDAD Max: Redondo o cuadrado de 16mm.
PESO: 0,75 kg.
Utillaje Opcional.
Utillaje de piñas MT150A
Utillaje para realizar piñas de todo tipo en diferentes medidas de cuadradillo o redondo.
REF: 140-01-01-00005
CAPACIDAD MAX: 4 cuadrados o redondos de 10 mm.
PESO: 45Kg.
Utillaje disponible para cuadrado en milímetros y en pulgadas
Utillaje opcional.
Descargar (1.38 MB)
Descargar (1.38 MB)
Accesorios incluidos para Torsionadora de Forja MT150A
Matriz para torsionar cuadrado 12 y 18 mm o 1/4 y 5/8 pulgada Whitwort
UNIDADES POR MÁQUINA: 4
REF: 120-01-01-00074 --(12x12mm y 18x18mm) REF: 125-01-01-00100 --(1/4x1/4" y 5/8x5/8" Pulgadas Whitwort)
Utillaje de Serie.
Matriz para torsionar cuadrado 14 y 16 mm o 3/8 y 1/2 pulgada Whitwort
UNIDADES POR MÁQUINA: 4
REF: 120-01-01-00075 --(14x14mm y 16x16mm)
REF: 125-01-01-00101 --(3/8x3/8" Y 1/2x1/2" Pulgadas Whitwort.
Utillaje de Serie.
Matriz para torsionar cuadrado 20 y pletina de 35x10 mm o 3/4" y 1 1/4"x3/8"pulgada Whitwort
UNIDADES POR MÁQUINA: 4
REF: 120-01-01-00076 --(20x20mm y 35x10mm)
REF: 125-01-01-00102 --(3/4x3/4" y 1 1/4"x3/8"Pulgadas Whitwort)
Utillaje de Serie.
Matriz de anillas de 80mm. MT150
REF: 130-01-01-00124
DIÁMETRO INTERNO ANILLA: 80mm.
CAPACIDAD Max: redondo o cuadrado 16mm.
La espiral, se corta y se obtienen varios aros para poner entre los barrotes.
Utillaje de serie.
Matriz de trenzado en redondo
REF: 120-01-01-00085
CAPACIDAD Max: 3 de 8mm.
Utillaje de serie.

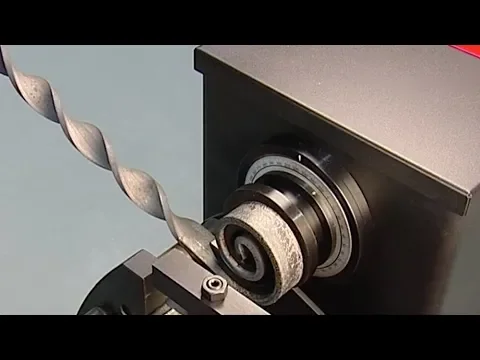

Matriz espiral diam. 120mm MT150
Matriz de acero templado F1140 para realizar la segunda operación de la espiral en pletina, cuadrado o redondo max. de 10mm de espesor.
REF: 120-01-01-00060
DIÁMETRO EXTERNO VOLUTA: 120mm.
CAPACIDAD Max: 40x8mm
Utillaje de serie.
Matriz inicio espiral diam. 100mm MT150
REF: 120-01-01-00093
DIÁMETRO EXTERNO VOLUTA: 100mm.
CAPACIDAD Max: 40x10mm Max: 16mm.
Utillaje de serie
Matriz espiral diam. 220mm MT150
REF: 130-01-01-00125
DIÁMETRO EXTERNO VOLUTA: 220mm.
CAPACIDAD Max: 40x10mm Max: 16mm.
Utillaje de serie.
Matriz de tetones MT150
REF: 120-01-01-00110
CAPACIDAD Max: redondo o cuadrado 16mm.
Pletina de 40x10mm
Dobla todo tipo de materiales.
Utillaje de serie.
Matriz inicio espiral diam. 80mm MT150
Matriz de acero templado F1140 para realizar el inicio de la espiral en pletina, cuadrado o redondo max. de 10mm de espesor.
REF: 120-01-01-00094
DIÁMETRO EXTERNO VOLUTA: 80mm.
CAPACIDAD Max: 40x8mm
Utillaje de serie.
+ Info para Torsionadora de Forja MT150A
El utillaje de piñas Nagesa, se puede montar en cualquiera de nuestras torsionadoras MT150A o MT500A.
Se colocan cuatro cuadradillos soldados por los extremos en el utillaje. Se entorcha hacia un lado y después al lado inverso. En este momento el utillaje tracciona la pieza y la contrae, dejando un acabado perfecto. Dependiendo de la cantidad de vueltas la pieza tiene una forma u otra.
Utillaje disponible para cuadrado en milímetros y en pulgadas
Utillaje Opcional
Dimensiones de la máquina Torsionadora de Forja MT150A
Dimensiones de la máquina: 2270x 635x1115 mm.
Peso: 260 Kg.
Código Arancelario: 84622900
Otras características:
- Bancada paletizada para transportar fácilmente la máquina al lugar de trabajo o almacenar.
- La máquina se envía completamente montada.
Características del embalaje Torsionadora de Forja MT150A
Nº Bultos: 1.
Ancho: 1800 mm.
Fondo: 650 mm.
Alto: 1280 mm.
Volumen: 1'5 m3
Peso Neto: 260 Kg.
Peso Bruto: 290 Kg.
Código Arancelario: 84622900
Otras características:
- Bancada paletizada para transportar fácilmente la máquina al lugar de trabajo o almacenar.
- La máquina se envía completamente montada.
- Embalaje con palet de madera NIMF15 y caja de cartón de 3 capas apta para el transporte marítimo.
- Opcional: Embalaje completo de madera NIMF15.
Usos de la máquina Torsionadora de Forja MT150A
La Torsionadora de forja Nargesa MT150A automática fabrica todo tipo de piezas para la forja ornamental, barrotes, volutas etc... Utilizadas en: Rejas para las ventanas, barandas, mesas, sillas, puertas, ventanas, cercas... Realizando una infinidad de figuras diferentes en perfiles cuadrados, redondos, tubulares, pasamano, pletina etc.
