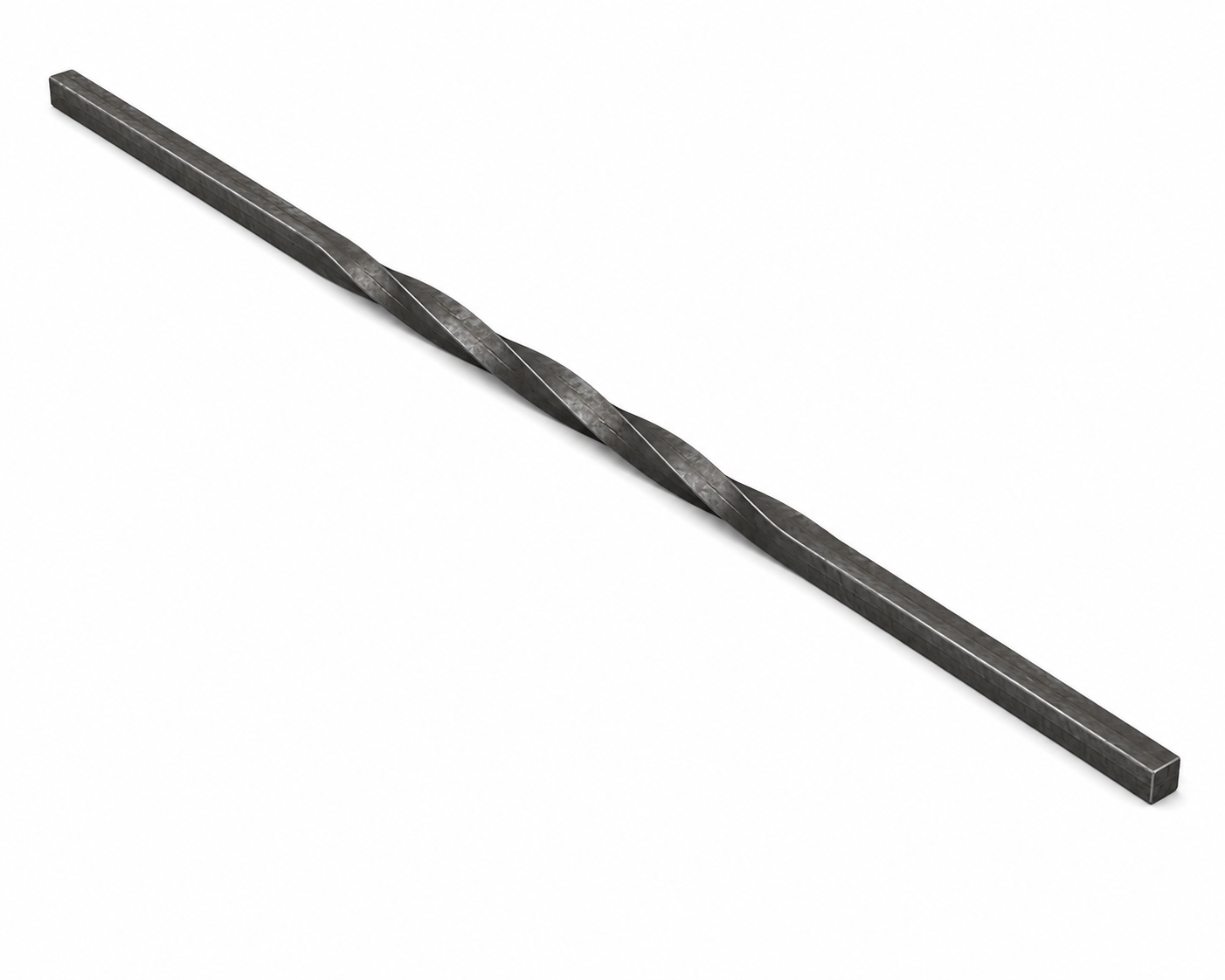

Amostras de trabalhos realizados com Torcionadoras de Forja MT150A
A Torcionadora Nargesa MT150A automática, com programador de peças, fabrica todo tipo de peças para a forja ornamental, torções de barras, volutas etc... Capacidade máxima de torcionamento: quadrado 20 mm, dobra máxima: quadrado 16 mm.
Torcionadora de forja MT 150A automática NARGESA. Patentada por Prada Nargesa ha anos, nos torna ponteiros na fabricação deste tipo de máquina. Construida a partir de um monobloco em aço soldado e usinado. Idealizada para trabalhar o ferro a frio. Ideal para produzir todos os tipos de peças para a forja ornamental, barras, volutas etc... Utilizadas em:Grades para janelas, varandas, mesas, cadeiras, portas, janelas, cercas... Realizando uma infinidade de figuras diferentes em perfis quadrados, redondos, tubulares, barras chatas, etc...
Nossos clientes dizem
-
Compramos uma máquina de Torcionadora de metal da Prada Nargesa, S.L. em 2011.
Estamos muito felizes com o preço cotado e a máquina foi entregue em 2 semanas.
É altamente recomendável Nargesa para qualquer pessoa no negócio de fabricação de metal, o serviço é inigualável.
— Rob Warren - Gerente at Premier Gate Automation LTD. (Reino Unido)
-
Compramos uma dobradeira de perfil MC200 e uma máquina de torcer MT150A e estamos muito satisfeitos com ela. Seu desempenho é excelente e o serviço prestado pela CAD INDIA também é muito bom.
Eu recomendo comprar essas máquinas para fabricantes de móveis por causa das diferentes aplicações que eles fazem.
— Sanjay Jain - Diretor de Design at Hans (Índia)
-
Compramos a máquina de torcer Nargesa MT150A. É uma ótima máquina com muitas ferramentas de qualidade e a usamos em nossa produção. Em uma palavra, uma máquina boa, eficaz e não tão cara.
— Dominik Tkalec - Diretor at JVM Metalik (Croácia)
-
Compramos a Torcionadora de forja a frio MT150A de Nargesa depois de uma impressionante visita a sua fábrica em Girona, Espanha.
A máquina é fácil de instalar e operar.
Tem sido fundamental para melhorar a qualidade de nossos produtos, diversificar nossa gama de produtos e melhorar nossa velocidade e eficiência.
Estamos muito felizes com isso. Planejamos obter várias máquinas da Prada Nargesa no futuro para melhorar nossa capacidade de produção e expandir nossa participação no mercado.
Obrigado e cumprimentos
Samuel
— Samuel Lutalo - Gerente at Infinite Steel Limited (Uganda)
-
Nossa empresa Gala Metal & Design SRL, com sede na Romênia, comprou várias máquinas Nargesa: Máquina de gravar a frio NOA60, Forno de Forja H2, Centro de forja a Quente NF70, Torcionadora de Forja MT150A e estamos muito felizes com o resultado que estão nos dando, estão nos ajudando a melhorar nosso Produção.
Queremos destacar o bom acompanhamento durante o processo de compra realizado pelo departamento de vendas da Prada Nargesa e também o serviço pós-venda, em todos os momentos estão à nossa disposição para nos ajudar no que for necessário. O Sr. Óscar fez um excelente trabalho e acompanhou-nos durante todo o processo de compra. Estamos-lhe muito gratos.
Obrigado a toda a equipe Nargesa pelo alto nível de serviço que ainda melhora ao longo dos anos.
— Adrian Galalae - Propietario at Gala Metal & Design SRL (Romênia)
Características técnicas
Método de trabalho mediante a torção e flexão a FRÍO.
Máquina apta para pequenas, medias e grandes produções.
Transmissão segura e confiável mediante um motoredutor de engrenagens planas temperadas, conseguindo um grande rendimiento e manutenção mínima.
Perfeita para realizar todos os tipos de peças ornamentais estandar e imprescindível para realizar desenhos proprios de modelos mais utilizados no mercado. As peças sob encomenda e com formatos especiais, por solicitação de arquitetos, técnicos e clientes finais, a tornam um equipamento imprescindível em uma serralheria.
Para realizar estes tipos de trabalhos especiais, Nargesa fornece sob encomenda as ferramentas ou fornece os discos de acoplamento para que o próprio cliente possa fabricar e produzir estas peças especiais.
A torcionadora Nargesa MT150A contém de série um kit de ferramentas predeterminadas com as quais poderá realizar uma infinidade de peças: Torções, volutas, dobras, curvas, ganchos, elos,... (Mais informações em ACESSÓRIOS DE SÉRIE ao final da página).
Existe a possibilidade de adiquirir ferramentas opcionais: Peito de pomba, grade inglesa, anéis de raio fixo, pinhas decorativas... (Mais informações em ACESSÓORIOS OPCIONAIS ao final dapágina).
Capacidade máxima de torção 20 mm ou 3/4" de polegada.
Capacidade máxima de dobra 16 mm ou 5/8" de polegada.
Capacidade máxima de torção e dobra em barras chatas de 35X10 mm ou 1 1/4"X3/8" de polegada.
Posibilidade de adquirir as ferramentas da máquina em mm ou em polegadas.
Comprimento máximo de torção contínuo: 960 mm.
Potência do Motor: 0,37Kw / 0,5 Cv. (Hp).
Programador CNC para realizar séries repetitivas, contador de peças, destrave automático, memórias...
Painel de comandos elétrico com pulsador duplo, direita e isquerda, o que a torna em um equipamento de fácil utilização.
Tensão trifásica: 230 V.
Para máquinas monofásicas pedir informações.
Regulador de velocidade de rotação.
Velocidade de rotação ajustável de 0 a 9 r.p.m.
Bancada inferior paletizada para transportar fácilmente a máquina ao local de trabalho ou armazenagem.
A máquina é entregue completamente montada.
Embalagem com palete de madeira em NIMF 15 fumigado e caixa de papelão com 3 folhas, apta para o transporte marítimo.
Opcional embalagem completa em madeira NIMF15. Sua robustez, versatilidade e facilidade de uso a torna uma das melhores máquinas para uma empresa de serralheria.
Todos os nossos produtos são fabricados em nossas instalações na Espanha. Os componentes hidráulicos e eletrônicos são completamente estandar e das melhores marcas de primeira ordem Européia, com serviço técnico em todo o mundo: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...
Painel de controle MT150A
O painel elétrico da torcionadora MT150A, caracteriza-se por sua simplicidade e facilidade no manuseio. Grande capacidade de produção. Permite programar o ponto de início e o ponto final da peça a ser produzida.
- Fácil uso
- Tela digital
- Teclado tátil
- Contador de peças
- Destravamento automático
- Capacidade para 8 memórias diferentes
Acessórios opcionais para Torcionadora de Forja MT150A
Anéis de raio fixo diam. int. 96,100,110mm MT150
Matriz em aço para realizar dobras em redondos e quadrados, tipo grade inglesa.
REF: 140-01-01-00001
DIÂMETRO INTERNO: 96,100,110mm
CAPACIDADE Max: Redondo ou quadrado de 16mm.
PESO: 10 Kg.
Ferramenta Opcional.
Matriz peito de pomba diam. 225mm MT150
Matriz em aço para realizar o Peito de Pomba, muitoy utilizado em balcões e janelas.
REF: 140-01-01-00002
DIÂMETRO INTERNO: 225mm.
CAPACIDADE Max: Redondo ou quadrado de 16mm.
PESO: 12 Kg.
Ferramenta Opcional.
Matriz para dobrar barras chatas MT150
Matriz em aço temperado para realizar dobras em barras chatas ou tiras de todos os tipos.
REF: 140-01-01-00003
CAPACIDADE Max: Barra chata de 40x10mm.
Dobra com mínimo raio exterior.
PESO: 3,1 Kg.
Ferramenta Opcional.
Matriz arabescos ao canto MT150
Matriz em aço temperado para realizar arabescos ou espirais com material ao canto, dando-lhe um aspecto diferente, muito utilizado em determinados países.
REF: 140-01-01-00004
CAPACIDADE Max: Redondo ou auadrado de 16mm.
PESO: 0,75 kg.
Ferramenta Opcional.
Ferramenta de pinhas MT150A
Ferramenta para realizar pinhas de todos os tipos em diferentes medidas em quadrados ou redondos.
REF: 140-01-01-00005
CAPACIDADE MAX: 4 quadrados ou redondos de 10 mm.
PESO: 45Kg.
Ferramenta disponível para quadrado em milímetros e polegadas
Ferramenta Opcional
Descarregar (1.38 MB)
Descarregar (1.38 MB)
Acessórios incluídos para Torcionadora de Forja MT150A

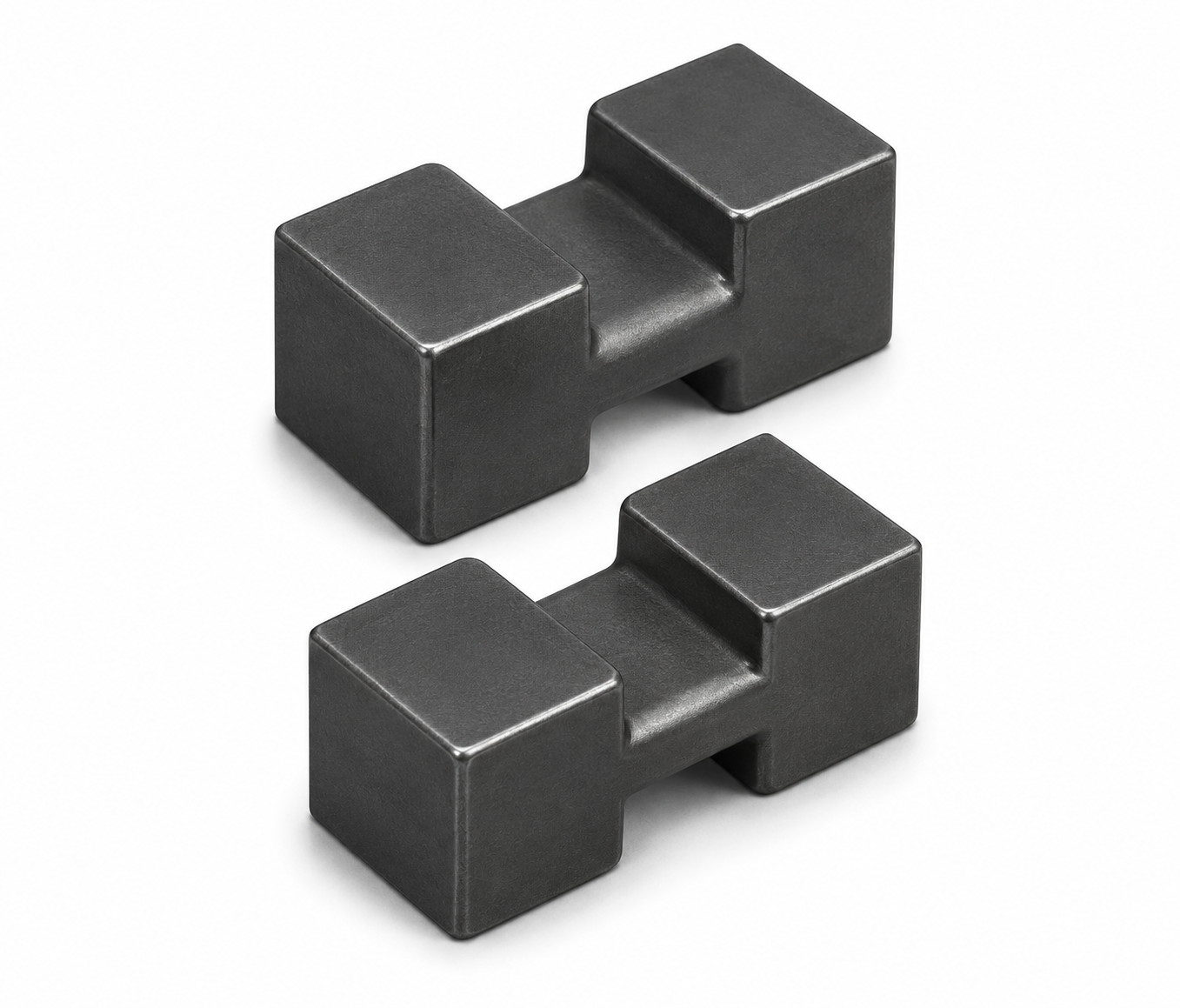

Matriz para torcionar quadrado 12 e 18 mm ou 1/4 e 5/8 polegada Whitwort
UNIDADES POR MÁQUINA: 4
REF: 120-01-01-00074 --(12x12mm e 18x18mm)
Matriz para torcionar quadrado 14 e 16 mm ou 3/8 e 1/2 polegada Whitwort
UNIDADES POR MÁQUINA: 4
REF: 120-01-01-00075 --(14x14mm e 16x16mm)
REF: 125-01-01-00101 --(3/8x3/8" e 1/2x1/2" Polegadas Whitwort)
Ferramenta de série
Matriz para torcionar quadrado 20 e barras de 35x10 mm ou ¾” e 1 ¼”x3/8” polegada Whitwort
UNIDADES POR MÁQUINA: 4
REF: 120-01-01-00076 --(20x20mm e 35x10mm)
REF: 125-01-01-00102 --(3/4x3/4" e 1 1/4"x3/8" polegada Whitwort)
Ferramenta de Serie.
Matriz para anéis de 80mm. MT150
REF: 130-01-01-00124
DIÂMETRO INTERNO ANÉL: 80mm.
CAPACIDADE Max: redondo ou quadrado 16mm.
Na espiral, cortada, se obtem vários aros.
Ferramenta de série.
Matriz para trançados em redondos
CAPACIDADE Max: 3 de 8 mm.
Matriz para espiral diam. 120mm MT150
Matriz em aço temperado F1140 para realizar a segunda operação da espiral em barras chatas, quadrado ou redondos max. de 10mm de espessura.
REF: 120-01-01-00060
DIÂMETRO EXTERNO VOLTA: 120mm.
CAPACIDADE Max: 40x8mm
Ferramenta de série.
Matriz para inicio espiral diam. 100mm MT150
REF: 120-01-01-00093
DIÂMETRO EXTERNO VOLTA: 100mm.
CAPACIDADE Max: 40x10mm Max: 16mm.
Ferramenta de série
Matriz para espiral diam. 220mm MT150
REF: 130-01-01-00125
DIÂMETRO EXTERNO VOLTA: 220mm.
CAPACIDADE Max: 40x10mm Max: 16mm.
Ferramenta de série.
Matriz de espigas MT150
REF: 120-01-01-00110
CAPACIDADE Max: redondo ou quadrado 16mm.
Chato de 40x10mm
Dobra todos os tipos de materiais.
Ferramenta de série.
Matriz para inicio espiral diam. 80mm MT150
Matriz em aço temperado F1140 para realizar o inicio da espiral eb barras chatas, quadrados ou redondos max. de 10mm de espessura.
REF: 120-01-01-00094
DIÂMETRO EXTERNO VOLTA: 80mm.
CAPACIDADE Max: 40x8mm
Ferramenta de série
+ info para Torcionadora de Forja MT150A
A ferramenta de pinhas Nagesa, pode ser montada em qualquer de nossas torcionadoras MT150A ou MT500A.
Se colocam quatro barrinhas quadradas soldadas nas extremidades na ferramenta. Torce para um lado e depois ao lado inverso. Neste momento o dispositivo traciona a peça e a contrai, deixando um acabamento perfeito. Dependendo da quantidade de voltas a peça pode ter formatos diferentes.
Ferramenta disponível para quadrado em milímetros e polegadas
Ferramenta Opcional
Dimensões da máquina Torcionadora de Forja MT150A
Dimensões da máquina: 2270x 635x1115 mm.
Peso: 260 Kg.
Código Alfandegário: 84622900
Outras características:
- Bancada paletizada para transportar facilmente a máquina ao local de trabalho ou armazenagem.
- A máquina é entregue completamente montada.
Características da embalagem Torcionadora de Forja MT150A
Nº Volume: 1.
Largra: 1800 mm.
Profundidade: 650 mm.
Altura: 1280 mm.
Volume: 1'5 m3
Peso Líquido: 260 Kg.
Peso Bruto: 290 Kg.
Código Alfandegário: 84622900
Outras características:
- Bancada paletizada para transportar facilmente a máquina ao local de trabalho ou armazenagem.
- A máquina é entregue completamente montada.
- Embalagem con palete de madeira NIMF15 e caixa de papelão com 3 folhas, apta para o transporte marítimo.
- Opcional: Embalage completa em madeira NIMF15.
Usos da máquina Torcionadora de Forja MT150A
A Torcionadora de forja Nargesa MT150A automática fabrica todos os tipos de peças para a forja ornamental, torções em barras, volutas etc... Utilizadas em: Grades para janelas, varandas, mesas, cadeiras, poras, janelas, cercas... Realizando uma infinidade de diferentes figuras em perfis quadrados, redondos, tubulares, barras chatas, etc...
