Exemples de travaux réalisés avec Plieuses hydrauliques MP3160CNC
Plieuse hydraulique MP3160CNC Nargesa. Longueur de pliure 3100 mm 122", 160 tonnes.
La presse plieuse hydraulique MP3160CNC Nargesa, port le pliage de la tôle à un niveau supérieur, apportant une efficacité et une précision qui atteignent l’excellence. Au départ, une solide base d’acier soudé, stabilisé et mécanisé, associée à un nouveau design extérieur aux lignes pures transmettant un message de robustesse. Ajoutez à cela un calcul structurel amélioré et vous transformez les nouvelles plieuses hydrauliques à contrôle numérique en éléments incontournables de l’industrie de transformation de la tôle métallique.
Grâce à leur contrôle CNC de hautes prestations, la manipulation de machines aussi ambitieuses devient facile et intuitive comme jamais auparavant. Leur interface graphique tactile en couleur, de haute résolution, et leur puissant CPU permettent une utilisation sans effort de ces plieuses des plus complexes, calculant les algorithmes sophistiqués en à peine quelques micro-secondes, pour tirer le meilleur parti de ces chefs-d’œuvre d’ingénierie.
Longueur de pliure: 3100 mm. 122" Tonnelage: 160 Tonnes.
Tous les produits Nargesa sont conformes aux normes CE de fabrication de machines industrielles.
Caractéristiques techniques
ÉQUIPEMENT STANDARD INCLUS
- Contrôle automatique de les axes verticaux de pliage (Axe Y1 Y2).
- Butée postérieure équipée de guides de circulation à billes BOSCH REXROTH, contrôle automatique au moyen d’un servomoteur ESA de l’axe horizontal (Axe X), contrôle manuel de l’axe vertical (Axe R) et contrôle manuel de l’axe transversal (Axe Z) avec ajustement de parallélisme et de courbure.
- Axe vertical de la butée (Axe R) motorisé, contrôlé au moyen du servomoteur ESA. (Accessoire en option non inclus avec la machine) Plus d'information dans ACCESSOIRES EN OPTION en bas de page.
- Système de blocage du poinçon de type Promecam avec brides segmentées à démontage rapide..
- Système de serrage d'outils Euro Promecam/Wila avec table de bombage automatique.
- Poinçon de type Promecam référence PS.135.85.R08 trempé par induction dans les zones de travail et rectifié. Plus d'information dans ACCESSOIRES DE SÉRIE en bas de page.
- Matrice de type Promecam référence M.460.R trempée par induction dans les zones de travail et rectifiée. Plus d'information dans ACCESSOIRES DE SÉRIE en bas de page.
- Contrôle numérique ESA référence S630.
- Contrôle de pression électronique adaptable.
- Compensateur électronique de flexion du châssis.
- Codeur optique de haute précision GIVI MESURE de 0.005mm de résolution.
- Groupe hydraulique avec vannes de 24 Vdc redondant et de sécurité avec indication optique et manométrique.
- Compensateur électronique de la température de l’huile hydraulique.
- Bras coulissants frontaux le long de guide linéaire de circulation à billes pour un meilleur appui de la tôle.
- Portes latérales avec contrôle électronique de sécurité.
- Système de barrière laser de haute fréquence à l’abri de sources externes de lumière.
- Système de muting électronique paramétrable par logiciel.
- Barre de lumière LED directionnelle pour l’illumination de la zone de pliageet et la butée arrière.
- Connectivité LAN à travers Ethernet 10/100 Mbit.
- Ports USB 2.0 et VGA pour actualisations, backup et périfériques.
- Interface graphique tactile en couleur de 15’’ et haute résolution, multilingue (plus de 20 langues).
- Logiciel basique installé dans le contrôle CNC avec un catalogue complet de poinçons en mode numérique, extensible avec des modules de logiciel additionnaux.
- Modules de logiciel avec simulateur de pliage et optimiseur CNC pour générer des graphiques 2D du programme de pliage avec la séquence la plus efficace. À installer sur le contrôle CNC de base. (Accessoire en option non inclus avec la machine) Plus d'information dans ACCESSOIRES EN OPTION en bas de page.
- Exécution de programmes 3D créés et optimisés avec ESA3D BEND PC. Plus d'information dans ACCESSOIRES EN OPTION en bas de page.
- Logiciel de PC complet pour Windows avec simulateur de pliage et optimisateur CNC pour programmation graphique 2D de la séquence de pliage, avec un catalogue complet de poinçons et matrices Promecam.
Caractéristiques techniques
- Vitesse de travail du poinçon: 9 mm/s. 0,35” /s.
- Vitesse de retour du poinçon: 97 mm/s. 3,84” /s.
- Vitesse de descente du poinçon: 200 mm/s. 7,88” /s.
- Course maximale du poinçon: 220mm. 8,66”
- Espace libre table/tranche : 445 mm. 17,52 po
- Longueur de pliure entre montants: 2630mm. 103,5”
- Longueur de pliure totale: 3100mm. 122”
- Course de la butée arrière: 600+100mm. 23,62” +4”
- Profondeur du col de cygne: 400mm. 15,75”
- Puissance du moteur: 15KW / 20CV (HP).
- Démarrage de l'onduleur.
- Tension 3 phases: 230 / 400 V.
- Puissance hydraulique: 160 Tn.
- La machine est envoyée complètement montée.
Tous nos produits sont fabriqués dans nos installations en Espagne. Les composants hydrauliques et électroniques sont complètement standards et des meilleures marques de premier ordre européen, avec service technique dans le monde entier: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato...
Contrôle numérique ESA S840W
- Système d'exploitation Microsoft Windows
- Simulateur et optimiseur PC pour l'identification et la programmation graphiques 2D et 3D des séquences de pliage les plus rapides et les plus fiables.
- Simulateur et optimiseur CNC pour l'identification et la programmation graphiques 2D des séquences de pliage les plus rapides et les plus fiables.
- Connectivité avec EsaBend 3D CadCam (en option)
- Système d'exploitation entièrement intuitif
- Explorateur de programmes et de fichiers outils en temps réel
- Système d'autodiagnostic local et distant
- Système d'alarme et d'avertissement pour la maintenance préventive
- Multilingue (plus de 20 langues)
- Écran tactile LCD HD 15" avec technologie GlassOnly
- Industrie 4.0
- Ports multiples : USB, Ethernet, EtherCAT, CanBus
- Systèmes métriques et impériaux
Accessoires en option pour Plieuses hydrauliques MP3160CNC
Graphiques et calcul pliage CNC · MP3160CNC
Simulateur et optimiseur CNC pour l’identification et la programmation graphique 2D de la plus rapide et la plus fiable séquence de pliage. Le client peut intégrer le logiciel optionnel dans la presse plieuse CNC quand il fait l'achat ou plus tard. L'installation du logiciel peut être effectuée à distance par des techniciens Nargesa.
Axe R
Vous pouvez inclure l'axe R dans la Presse plieuse Nargesa quant vous procéder à l'achat ou aprés. Cet Axe possède un système de communication Canopen permettant de l’installer rapidement et simplement à la machine. L’opérateur ne devra plus que le brancher au moteur de l’Axe X et les techniciens de Nargesa configurent le CNC à distance.
- Grande vitesse de recherche de mesure: 130 mm/seg. 5,12"/s
- Guides linéaires de recirculation de boules de haute précision
- Servomoteur: 1 Nm a 5000 rpm.
- Course du l’axe R: 150 mm. 5,9"
- Précision mécanique: 0,05 mm. 0,002"
Axe Z1-Z2
L’axe Z1-Z2 nous permet d’optimiser le temps de préparation de la machine. Le CNC optimise la position des butées Z1 et Z2 en fonction des dimensions de la pièce et de la position des outils.
Le parallélisme des aiguilles de la butée avec la lame de la plieuse s'adapte automatiquement au moyen de micromètres pour garantir une précision maximale.
- Recherche de mesure haute vitesse: 400 mm/sec 15,75"
- Guides linéaires pour la recirculation de billes de haute précision
- Servomoteurs de 1 Nm à 5000 tr/min.
- Axe de course Z1, Z2: 2600 mm. 102,36"
- Précision mécanique: 0,05 mm. 0,002"
* Cette option est disponible uniquement si vous avez choisi les accessoires suivants: Axe R et graphiques et calcul de pliage CNC
Logiciel ESA3D BEND
ESA3D BEND est une puissante application de programmation et de simulation pour les presses plieuses CNC de Nargesa, conçue pour optimiser au maximum la production.
Il permet d'importer des pièces à partir de systèmes CAO 3D (IGES, STEP, DXF, DWG), de calculer automatiquement les outils et les séquences de pliage, de simuler dynamiquement en 3D pour éviter les collisions et de générer des programmes NC prêts pour la machine.
Il comprend des options de configuration manuelle et automatique, le calcul du rétrécissement, le positionnement de la butée et des rapports détaillés à l'intention de l'opérateur.
Poinçon Plieuse Promecam PS.135.85.R08
Traitement à induction dans les zones de travail et du rectifié
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.

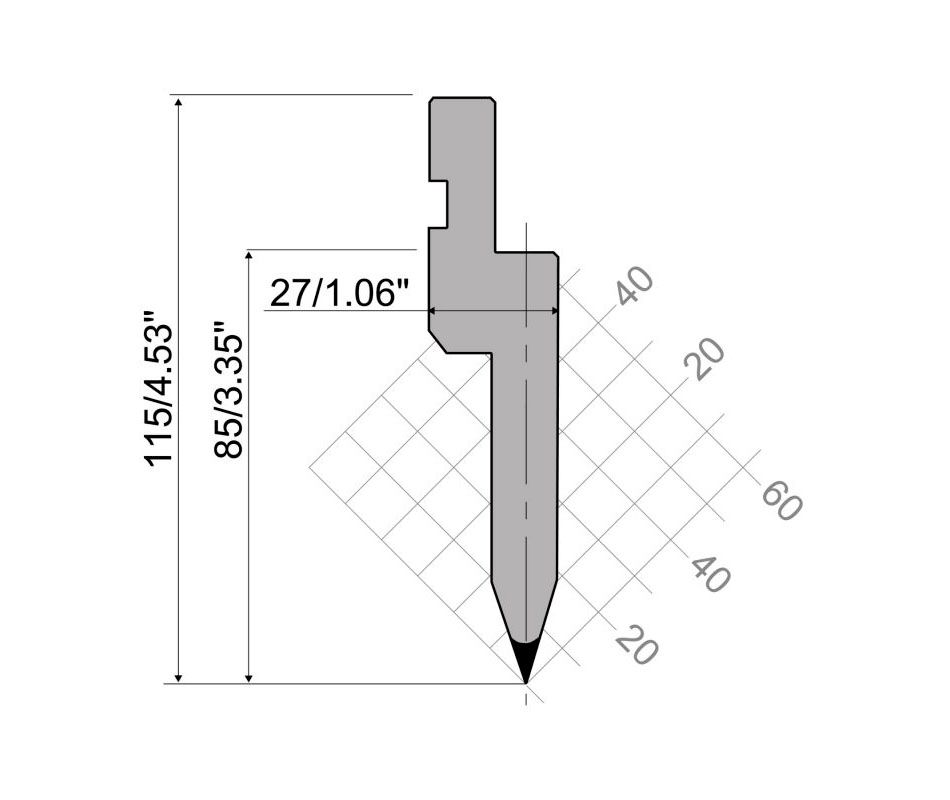

Poinçon plieuse Promecam PU.85.35.R08
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.95.35.R5
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam PK.95.85.R3
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.

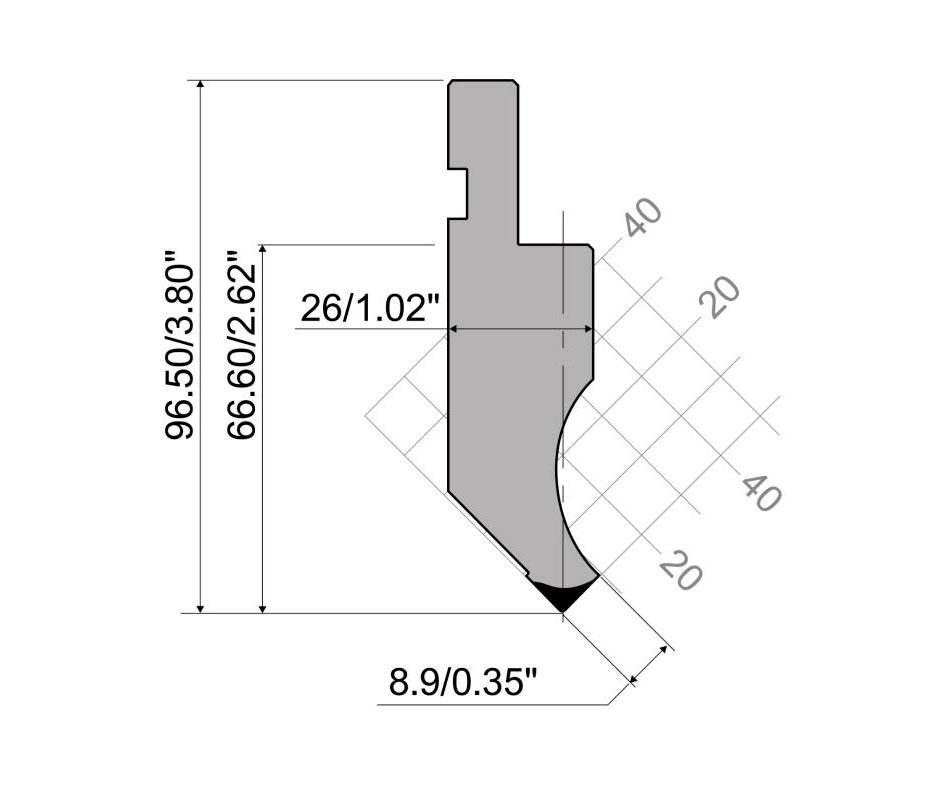

Poinçon plieuse Promecam P.97.85.R08
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.

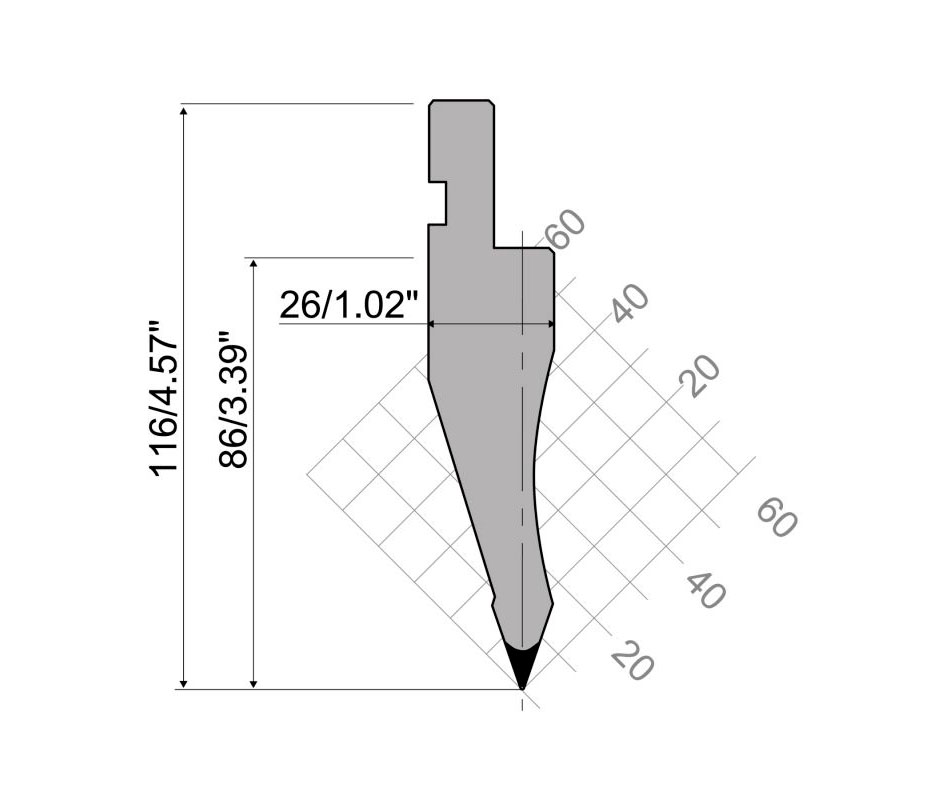

Poinçon plieuse Promecam P.116.35.R08
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560-710 N/mm2
DURETÉ: 54-60 HRC
LONGUEUR:
835 mm.
415 mm.
795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.116.35.R15
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.

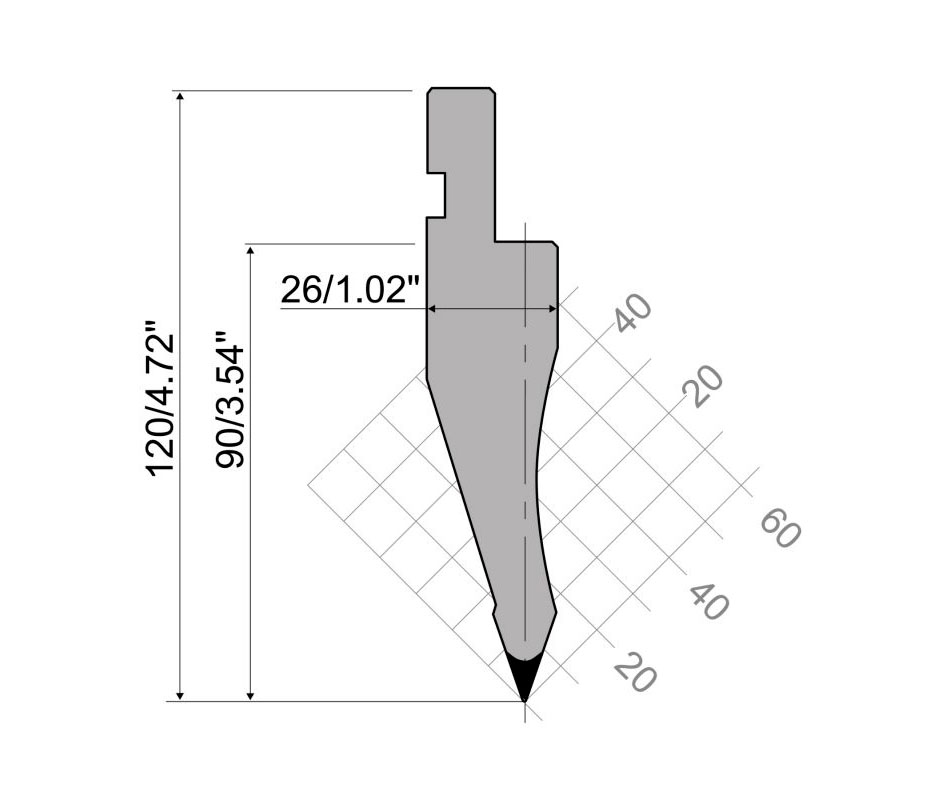

Poinçon plieuse Promecam P.120.35.R08
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.120.35.R15
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.120.35.R3
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: 42CRM04
RÉSISTANCE MECANIQUE: 900 - 1150 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.120.85.R1
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: 42CRM04
RÉSISTANCE MECANIQUE: 900 - 1150 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.130.85.R025
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: 42CRM04
RÉSISTANCE MECANIQUE: 900 - 1150 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam PK.135.85.R08
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.

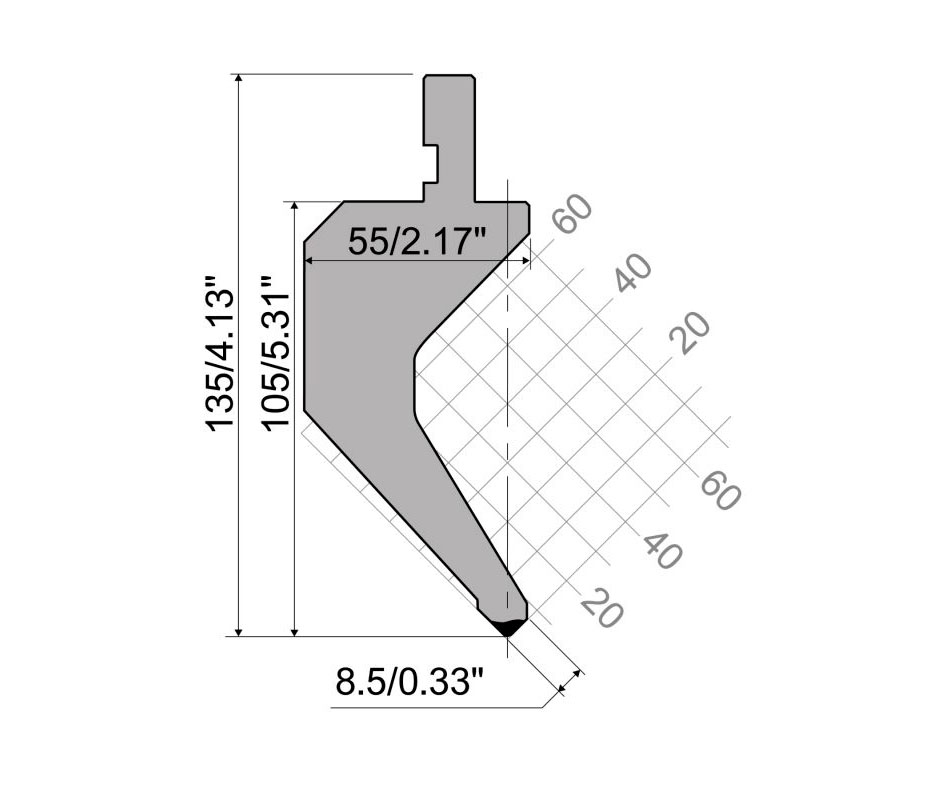

Poinçon plieuse Promecam P.135.85.R08
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: 42CRM04
RÉSISTANCE MECANIQUE: 900 - 1150 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.

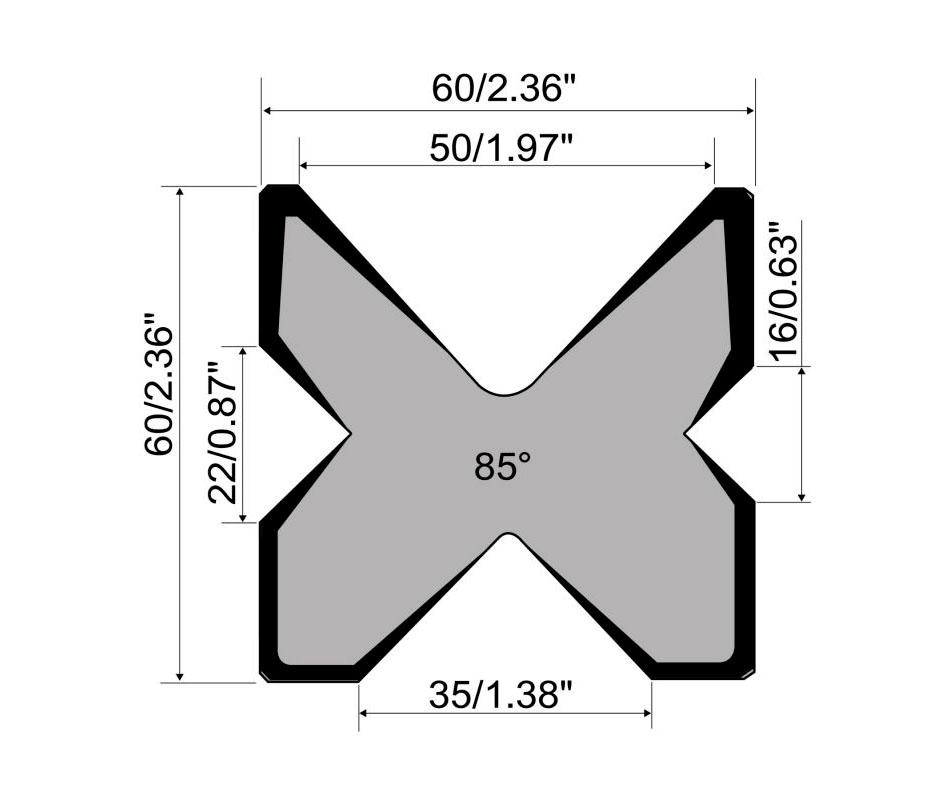

Matrice Presse Plieuse Promecam M.460.R
Traitement à induction dans les zones de travail et du rectifié.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR :
- 835 mm.
- 415 mm.
- 795 mm. Fractionné : 100, 250, 20, 25, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fractionnement : 100, 370, 10, 15, 15, 20, 40, 50, 200 mm.

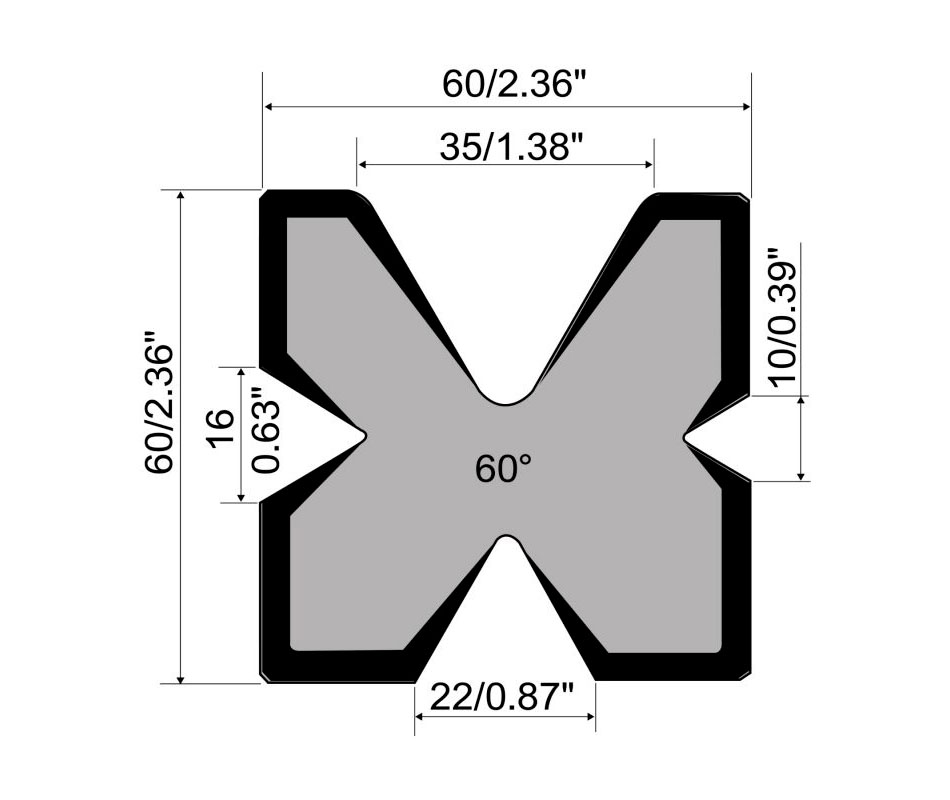

Matrice presse plieuse Promecam M.460.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

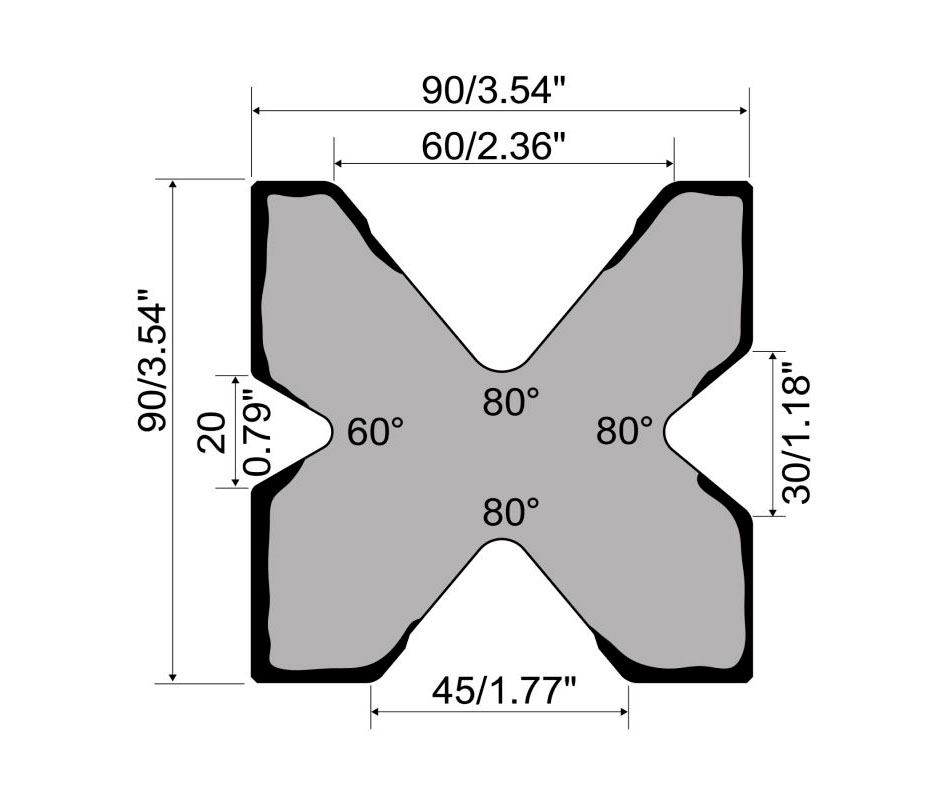

Matrice presse plieuse Promecam M.490
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M.490.70
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.06.35
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

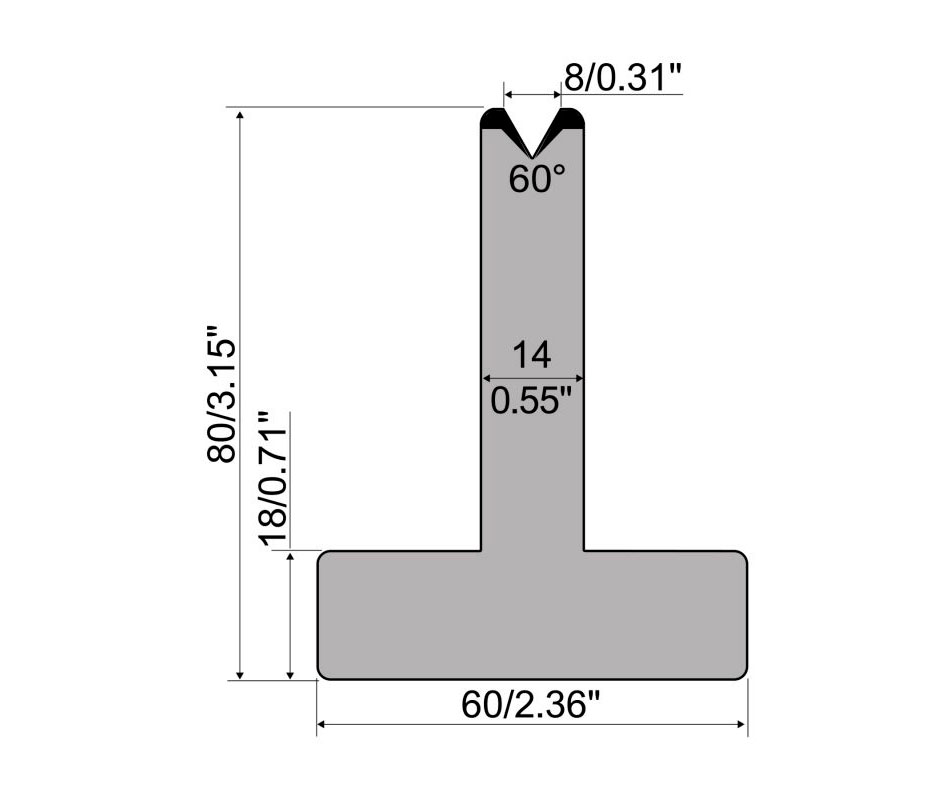

Matrice presse plieuse Promecam T80.06.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam TR80.06.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.06.85
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

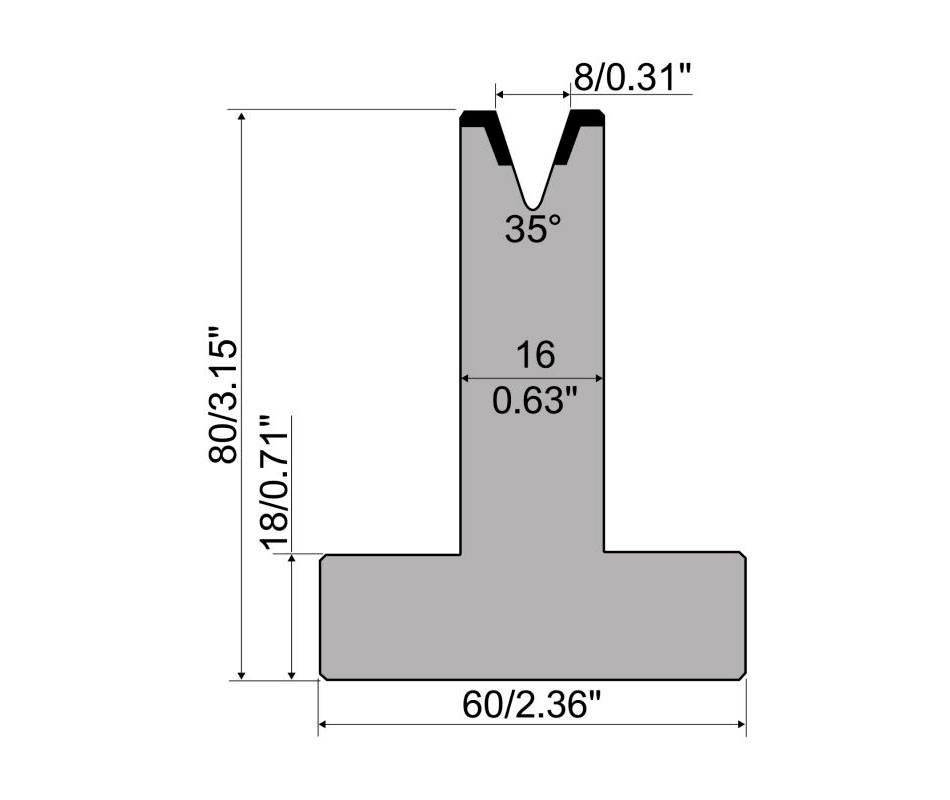

Matrice presse plieuse Promecam T80.08.35
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.08.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam TR80.08.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

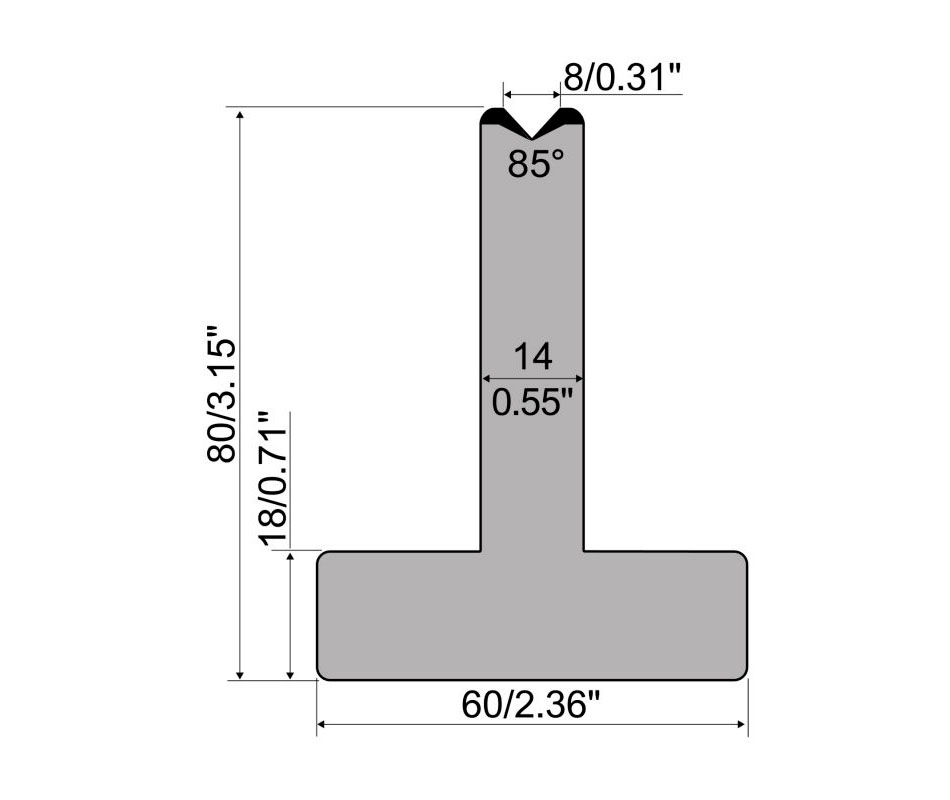

Matrice presse plieuse Promecam T80.08.85
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.10.35
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.10.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam TR80.10.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.10.85
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.12.35
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.12.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam TR80.12.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.12.85
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.16.35
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

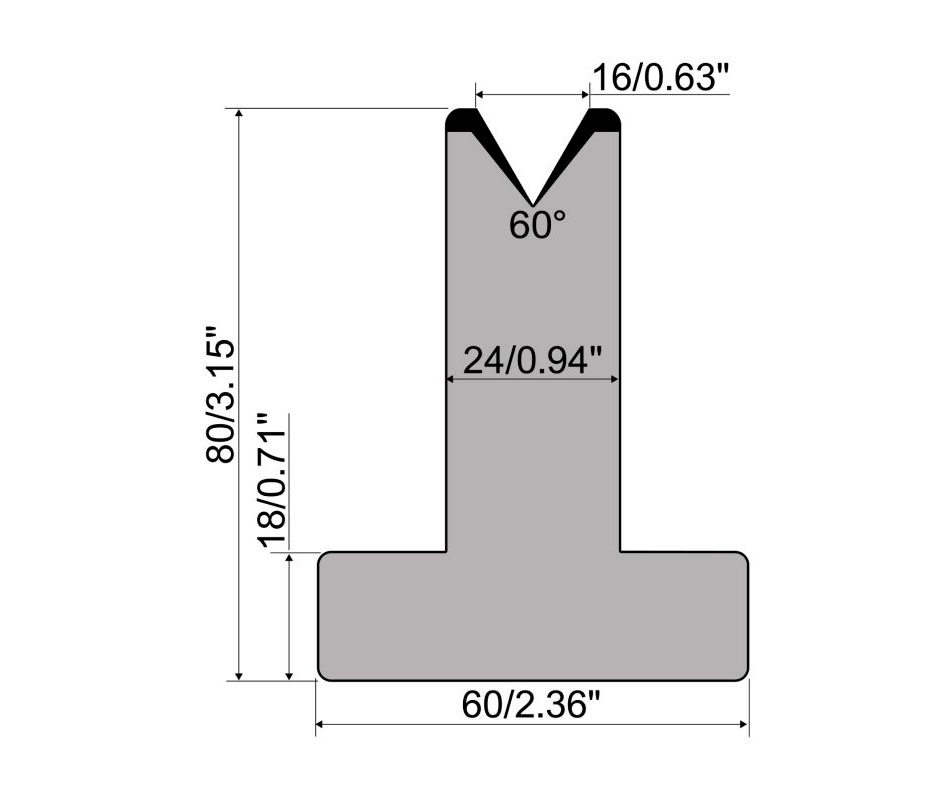

Matrice presse plieuse Promecam T80.16.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.16.85
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

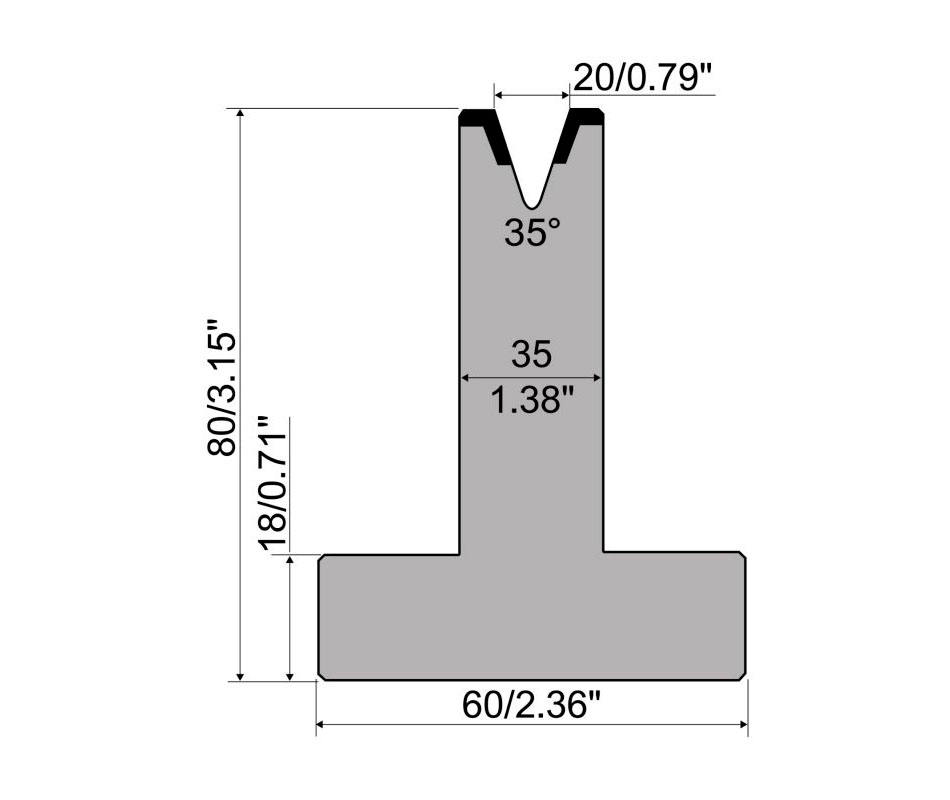

Matrice presse plieuse Promecam T80.20.35
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

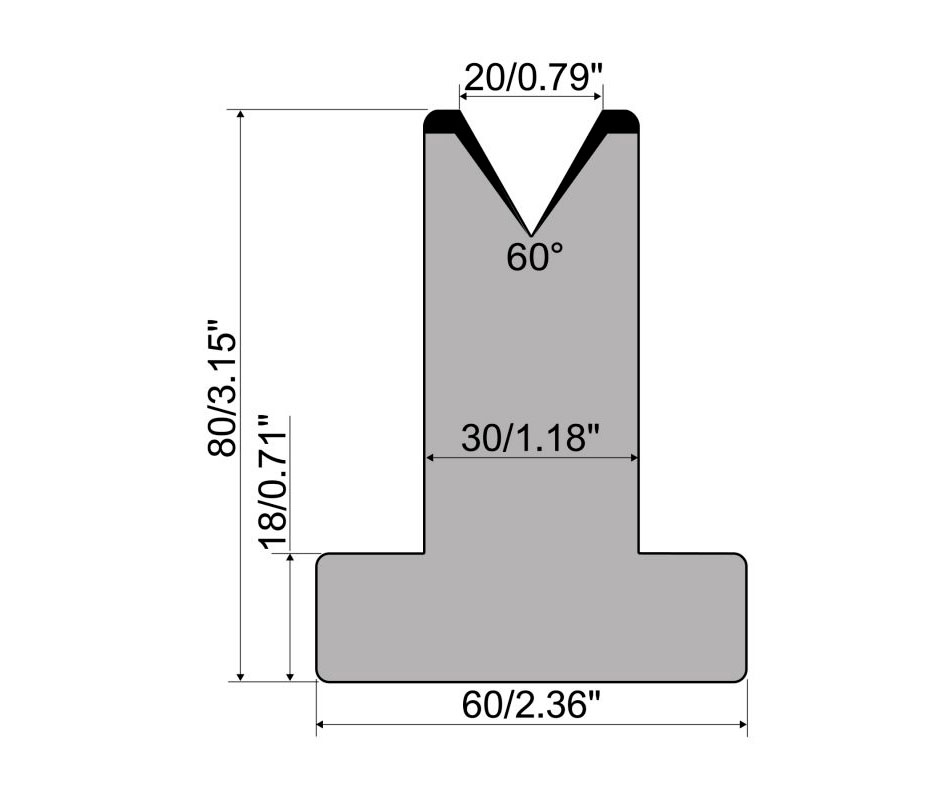

Matrice presse plieuse Promecam T80.20.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.20.85
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.25.35
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.25.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

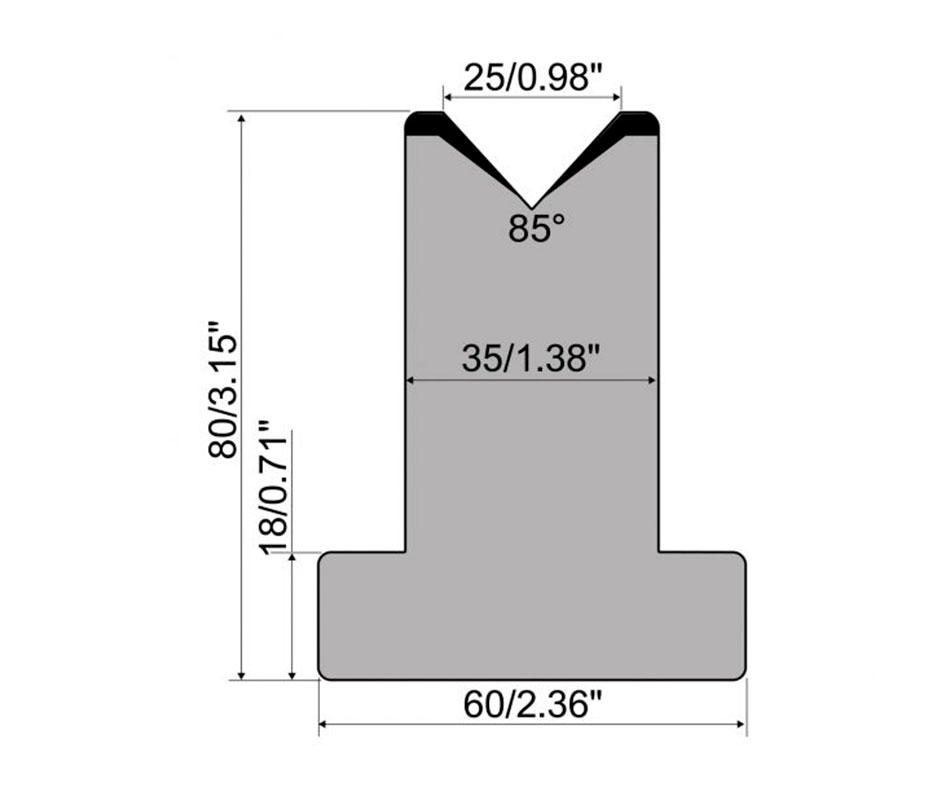

Matrice presse plieuse Promecam T80.25.85
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

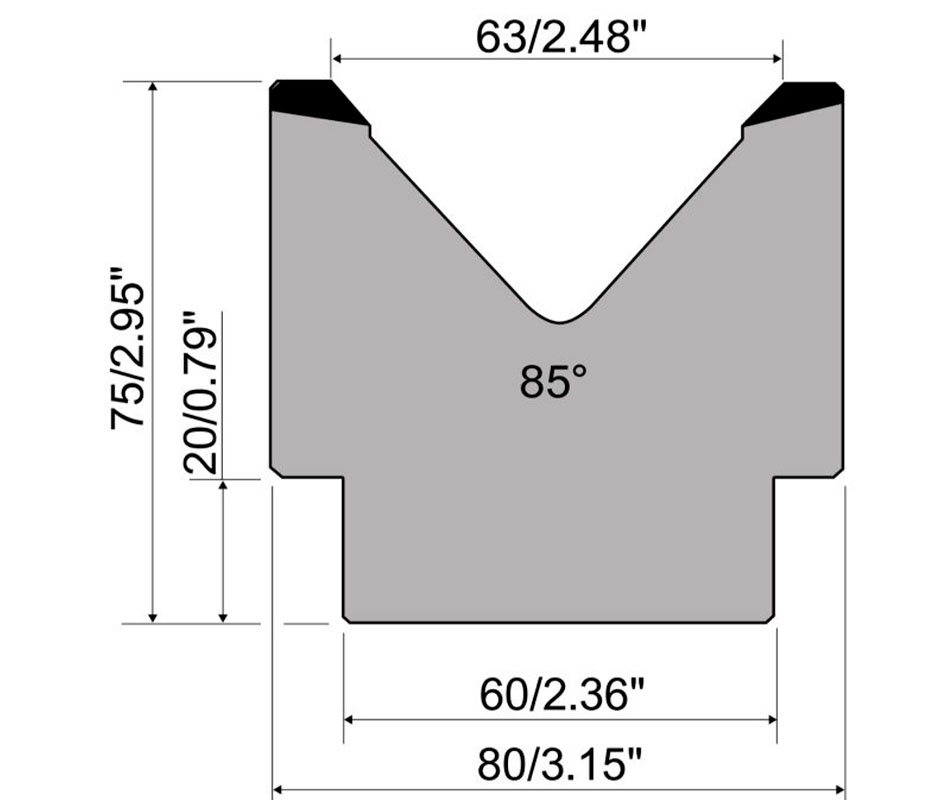

Matrice presse plieuse Promecam M75.85.63
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

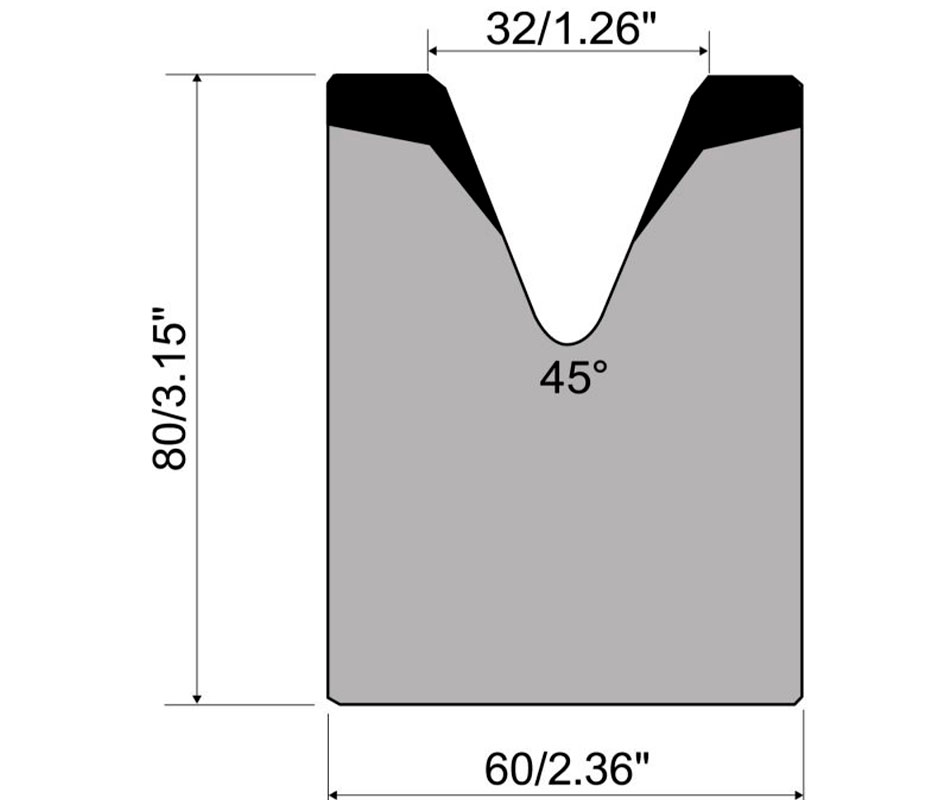

Matrice presse plieuse Promecam M80.45.32
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M80.45.40
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

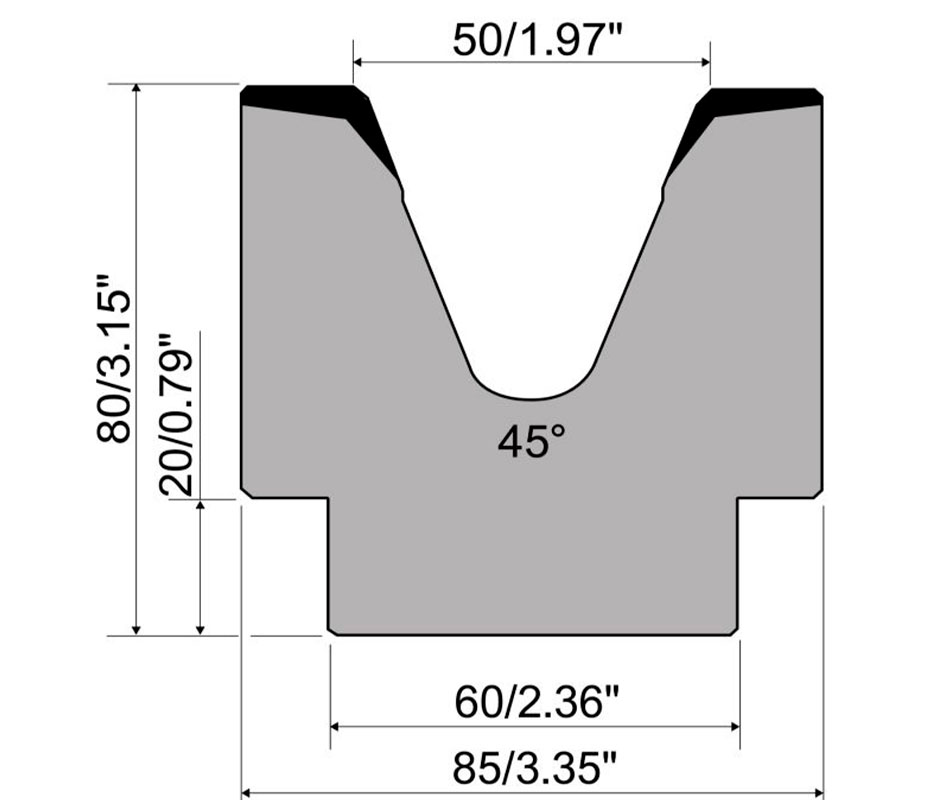

Matrice presse plieuse Promecam M80.45.50
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M80.85.80
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

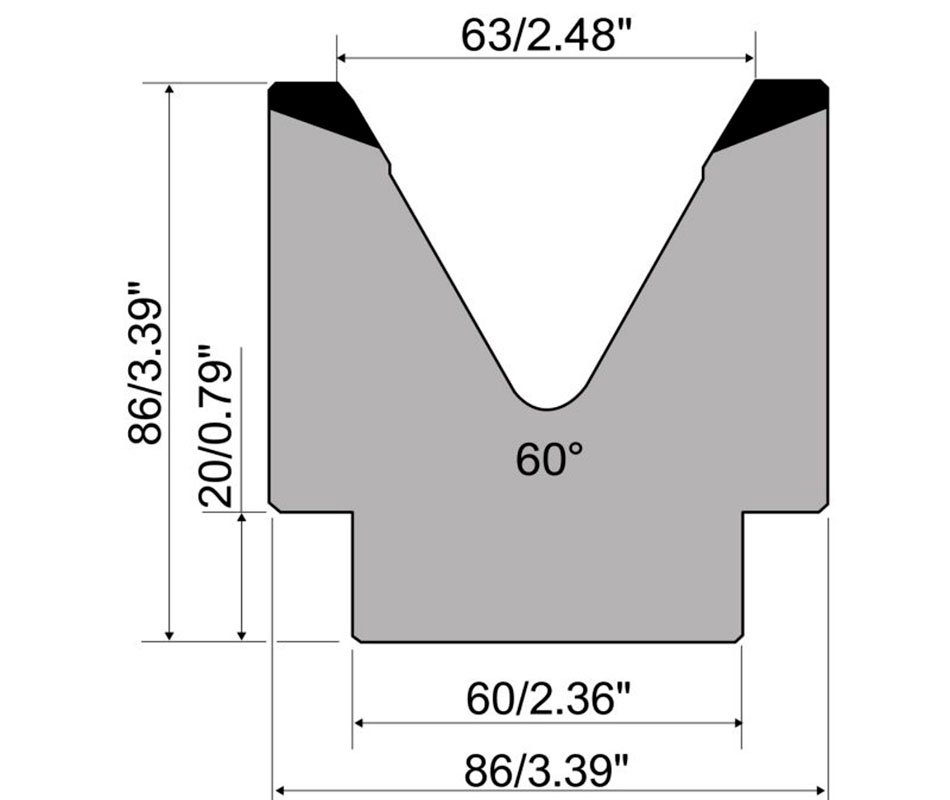

Matrice presse plieuse Promecam M86.60.63
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M95.80.100
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam MK103.80.125
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

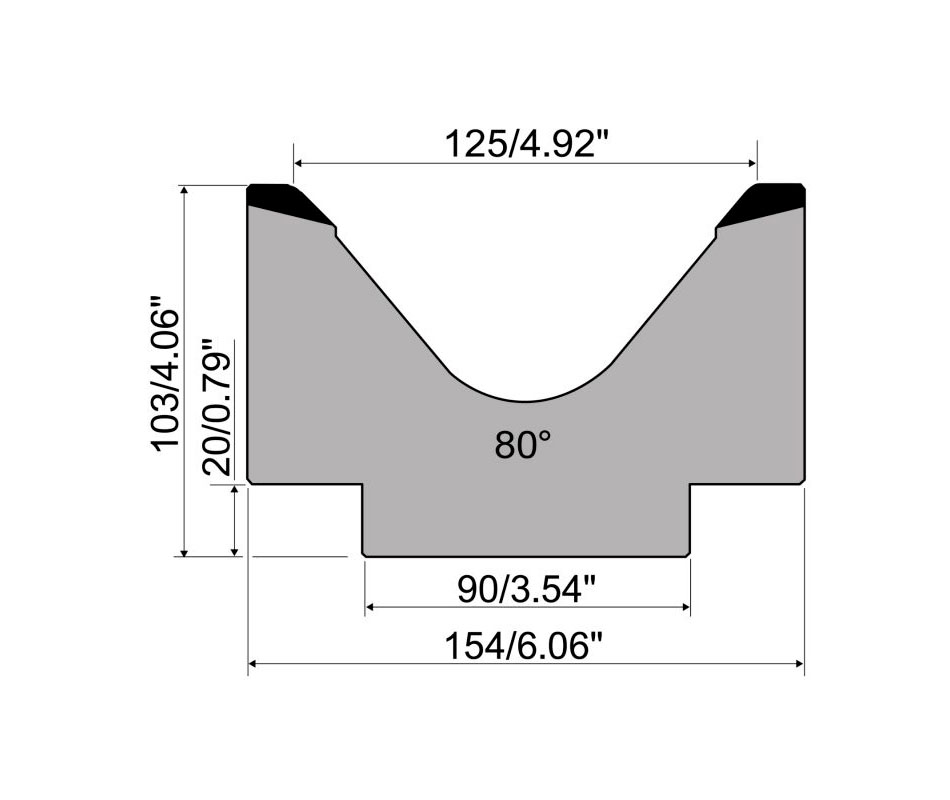

Matrice presse plieuse Promecam M103.80.125
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

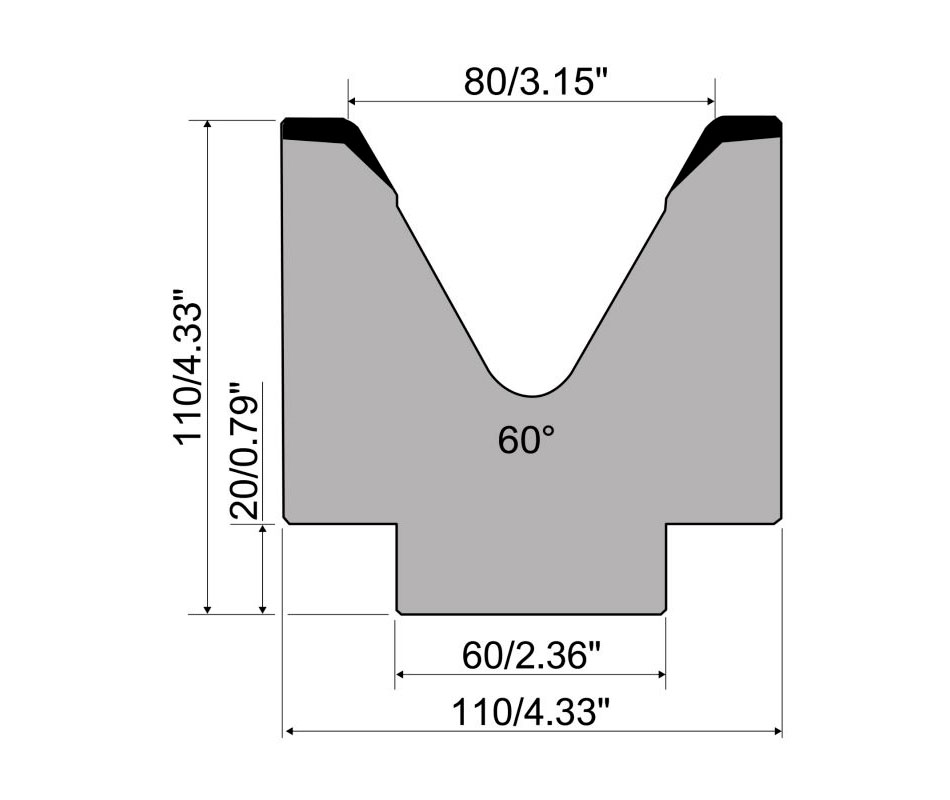

Matrice presse plieuse Promecam M110.60.80
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

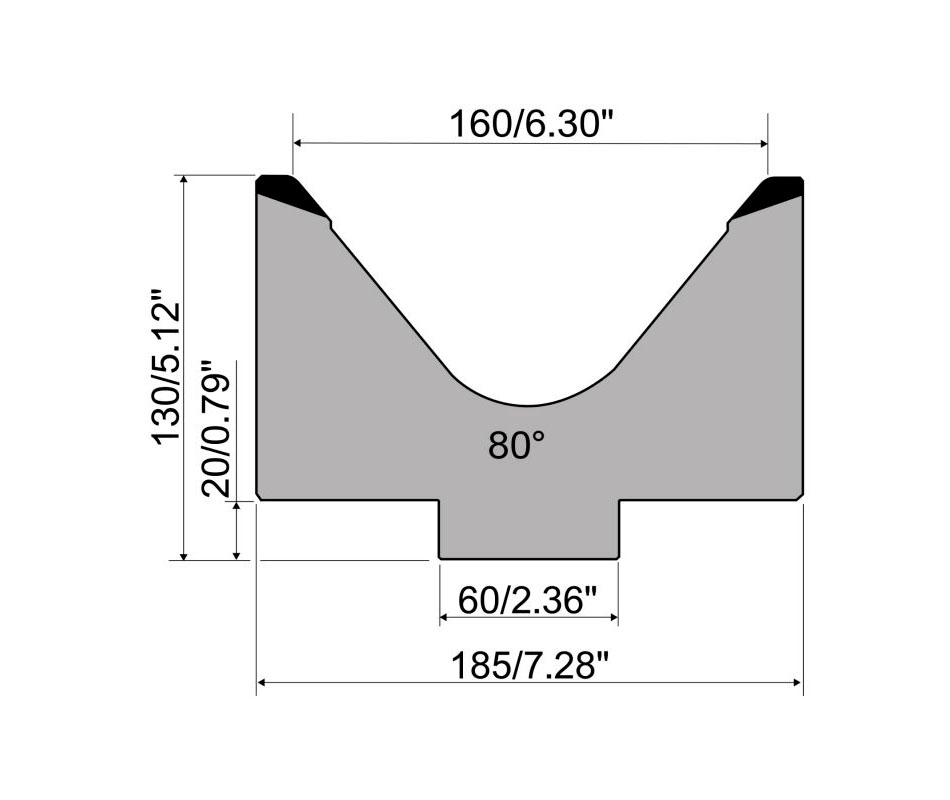

Matrice presse plieuse Promecam MK130.80.160
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M130.80.160
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

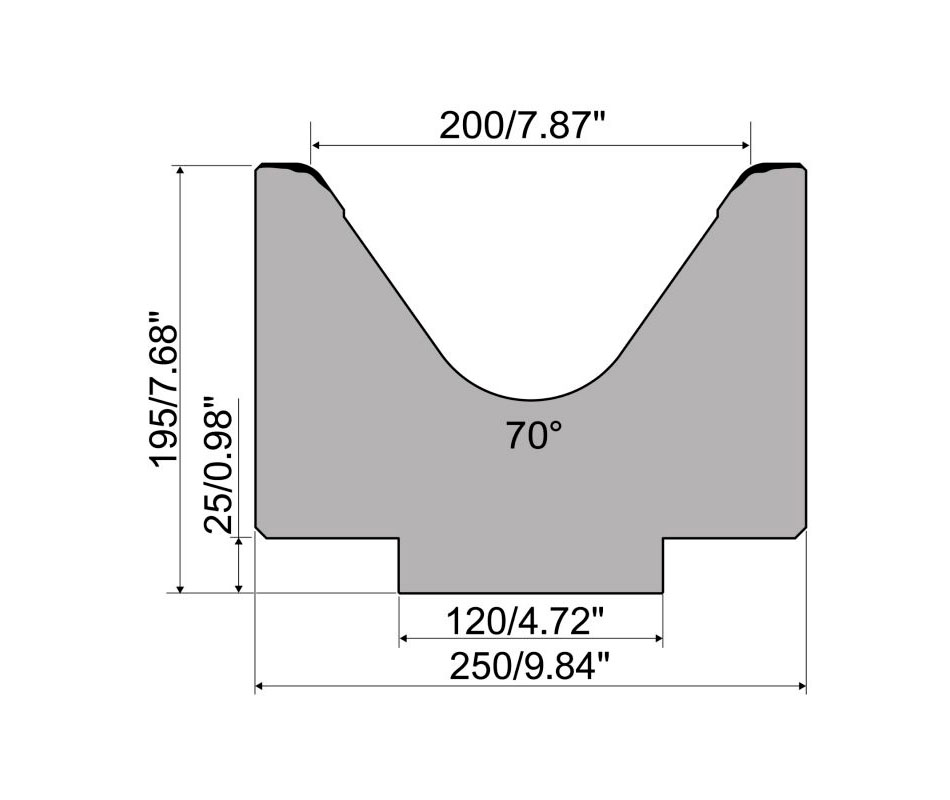

Matrice presse plieuse Promecam M195.70.200
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: 42CRM04
RÉSISTANCE MECANIQUE: 900 - 1150 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.

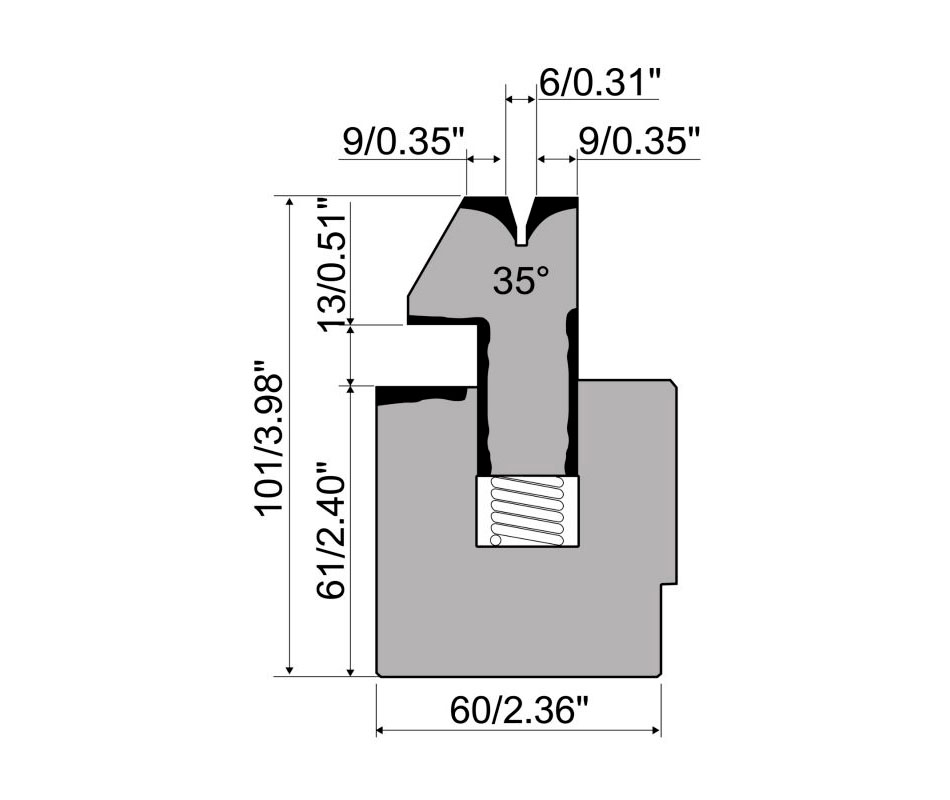

Matrice presse plieuse Promecam S101.35.06
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
Matrice presse plieuse Promecam S101.35.08
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.

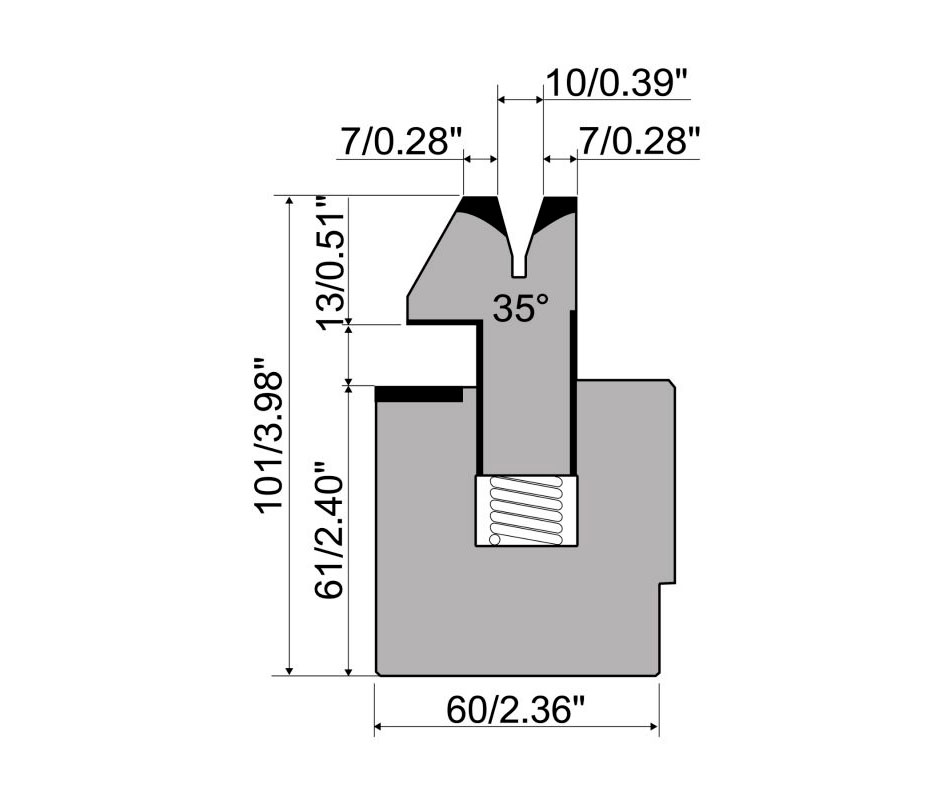

Matrice presse plieuse Promecam S101.35.10
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.

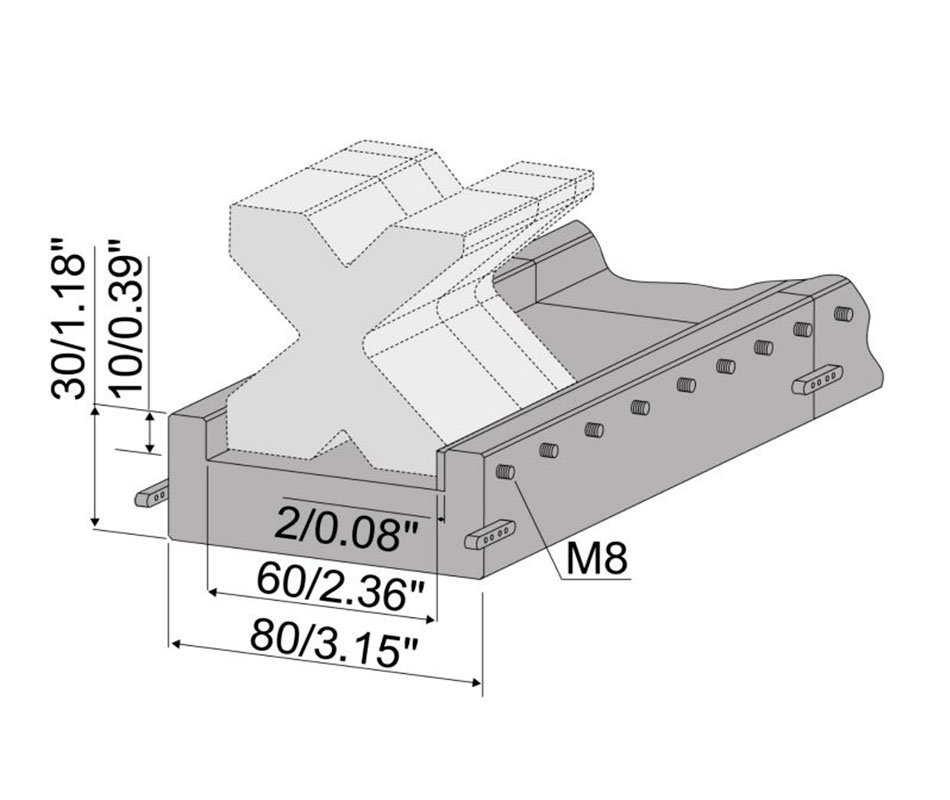

Porta-matrices presse plieuse C1050/RS
Traitée par induction dans les zones de travail.
TYPE DE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
1050 mm.
520 mm.
Accessoires inclus pour Plieuses hydrauliques MP3160CNC
POINÇON PLIEUSE PROMECAM PS.135.85.R08 (en série)
Les modèles de presses plieuses Nargesa sont équipées de série avec le poinçon PS.135.85.R08. Traitement à induction dans les zones de travail et du rectifié
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
MATRICE PRESSE PLIEUSE PROMECAM M.460.R (en série)
Les modèles de presses plieuses Nargesa sont équipées de série avec la matrice M.460.R. Traitement à induction dans les zones de travail et du rectifié.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
Table de bombage automatique
La table de bombage automatique est essentielle dans l'industrie du pliage de tôles, en raison des exigences croissantes de précision.
Elle corrige automatiquement les variations de longueur des pièces pendant le pliage, compensant ainsi les légères flexions de la presse plieuse qui altèrent l'uniformité de la pénétration du poinçon dans la matrice. La table de bombage automatique, fournie de série sur la presse plieuse MP3160CNC, utilise des systèmes de mesure et de contrôle avancés, des capteurs précis et un logiciel performant pour garantir des angles de pliage constants et des ajustements précis sur toute la longueur de la tôle.
Cela améliore la qualité du produit final, réduit le temps de réglage manuel et minimise les pertes de matière.
Software pour PC et CNC MP3160CNC
Les plieuses Hydrauliques Nargesa arrivent avec un logiciel complet pour la installation sur PC et avec le logiciel de base installé sur le CNC.
- Simulateur et optimiseur de PC pour l’identification et la programmation graphique 2D et 3D de la plus rapide et la plus fiable séquence de pliage.
- Exploreur d’archives de programme et d’outils en temps réel.
- Système d’auto-diagnostic local et à distance.
- Multilingue.
+ Infos pour Plieuses hydrauliques MP3160CNC
Caractéristiques techniques de l’Axe X
- Grande vitesse de recherche de mesure: 565 mm/seg. 22,24"/s
- Guides linéaires de recirculation de boules de haute précision.
- Aiguilles coulissant sur des guides linéaires de recirculation de boules.
- Servomoteur de 1 Nm à 5000 rpm.
- Course du butoir: 600 + 100 mm. 23,62”+4”
- Précision mécanique: 0,05 mm. 0,002"
Caractéristiques techniques de l’Axe R (on option)*
- Grande vitesse de recherche de mesure: 130 mm/seg. 5,12"/s
- Guides linéaires de recirculation de boules de haute précision.
- Servomoteur de 1 Nm à 5000 rpm.
- Course du Axe R: 150 mm. 5,9"
- Précision mécanique: 0,05 mm. 0,002"
* L'Axe R n’est pas fourni de série avec la machine. Le client peut l’inclure au moment de son achat ou postérieurement. Cet Axe possède un système de communication Canopen permettant de l’installer rapidement et simplement à la machine. L’opérateur ne devra plus que le brancher au moteur de l’Axe X et les techniciens de Nargesa configurent le CNC à distance.
Dimensions de la machine Plieuses hydrauliques MP3160CNC
Dimensions de la machine: 3751x1997x2585 mm / 147,67"x78,62"x101,77"
Poids: 11.900Kg. 26.235lb.
Code de la taxe à l'importation: 84622300
Autres caractéristiques:
- La machine est envoyée complètement montée.
Caractéristiques de l'emballage Plieuses hydrauliques MP3160CNC
Nº Colis: 1.
Largeur: 3751 mm. 147,67"
Profondeur: 1697 mm. 66,81"
Hauteur: 2585 mm. 101,77"
Volume: 16,45 m3 581,29 ft3
Poids Net: 11.900 Kg. 26.235lb
Poids Brut: 12.000 Kg. 26.455,47lb
Code de la taxe à l'importation: 84622300
Autres caractéristiques:
- La machine est envoyée complètement montée.
- Emballage sous film plastic.
- En option: Emballage complètement en bois NIMF15.
Utilisations de la machine Plieuses hydrauliques MP3160CNC
La plieuse hydraulique MP3160CNC représente la pointe de la technologie en matière de machines industrielles, conçue pour le pliage précis d’une large variété de métaux tels que l’acier, l’aluminium, l’acier inoxydable, le cuivre, et plus encore. Équipée d’un contrôle CNC avancé, cette machine permet aux opérateurs d’effectuer des pliages avec une précision exceptionnelle. Elle intègre également une table de butée arrière automatique, indispensable dans l’industrie du pliage de tôles pour corriger automatiquement les variations de longueur des pièces pendant le processus de pliage. Cela garantit une uniformité optimale dans la pénétration du poinçon dans la matrice, cruciale pour maintenir des normes élevées de précision. Il suffit d’entrer les dimensions de la pièce à fabriquer, et la plieuse calcule automatiquement la disposition optimale des axes, assurant des résultats cohérents et de haute qualité à chaque production. Parfaite pour les applications industrielles exigeantes, la MP3160CNC offre efficacité et fiabilité à chaque opération de pliage métallique.
