Cintreuse de tubes et profilés MC650


La NOUVELLE cintreuse de tubes et profilés MC650 Nargesa est spécialement conçu pour réaliser une production en serie grâce au contrôle, qui enregistre la position des rouleaux dans chaque courbe pour répéter les mêmes opérations plus tard, sans contrôle de positionnement longitudinal. Il est idéale pour fabriquer des colliers de serrages, des serres, des rampes, de grandes structures pour la contruction... Capacité maximum de cintrage sur tubes ronds: 4” pouces ou 101,6 mm.

La Cintreuse de tubes et profilés MC650 NARGESA est fabriquée en tôle d’acier soudé et usiné qui lui donne une grande résistance et une grande stabilité. C’est la machine idéale pour fabriquer des colliers de serrage, des serres, des rampes, de grandes structures pour la construction comme des poutres courbes pour toitures et couvertures, des coupoles, des culées de ponts, des tonnelles métalliques, des marquises courbes, des structures pour tunnels... Du mobilier urbain tel que lampadaires, protections pour ronds-points, parkings à vélos, protections pour les arbres, barrières, marquises pour les arrêts de transports publics, bollards ou potelets de stationnement, zones de jeux pour enfants et toutes sortes de formes circulaires de différents profilés ou tubes de petites et grandes dimensions. Sa capacité, sa flexibilité d’emploi, logiciel de contrôle, technologie 4.0 font de la cintreuse MC650 une machine idéale pour réaliser des cintrages non seulement pour votre entreprise mais aussi pour vos clients.

Tous les produits NARGESA sont conformes aux normes CE de fabrication de machines industrielles.



Caractéristiques techniques

Sa robustesse, le diamètre de son axe, sa capacité de réduction, logiciel de contrôle et technologie 4.0 en font une des meilleures cintreuses du marché dans la catégorie des entraineurs à trois galets, qui est une condition indispensable pour travailler le tube creu et les profilés de grandes dimensions avec un fini impeccable.

Technologie 4.0: Les avantages qu’offre une machine dotée de cette technologie sont illimités, c’est pourquoi nous nous contenterons de souligner ici les plus importants. Pour autant que le client ait préalablement donné son consentement, le fabricant pourra se connecter à distance à sa machine afin de procéder à la mise à jour du logiciel de manière totalement gratuite et diagnostiquer les éventuelles anomalies de la machine, sans avoir à être présent. En outre, parmi de nombreuses autres prestations disponibles, il pourra également communiquer au client le moment idoine pour procéder à la maintenance préventive de la machine.

Nouveau EcoMode: En l’état actuel des choses, nous savons à quel point il est important de réduire la consommation énergétique. C’est pourquoi notre nouvelle machine intègre un EcoMode conçu pour déconnecter automatiquement les parties électriques énergivores en cas de détection d’un certain temps d’inactivité. Ainsi, lorsqu’il s’avère nécessaire de reprendre la production, il suffit de presser le poussoir de déplacement.
En tant qu’entreprise fortement engagée envers la protection de l’environnement, nous sommes convaincus que cette caractéristique est fondamentale, car elle permet non seulement que nos clients puissent faire des économies, mais aussi de veiller à la durabilité de notre planète.

Robustesse: Le poids de la machine, par rapport à d’autres marques, donne à lui seul une idée de sa fabrication. Le poids d’autres modèles peut être tout simplement du double. Il ne s’agit pas d’une simple machine de bricolage, mais bien au contraire d’une véritable cintreuse de tubes conçue pour pouvoir fonctionner 24 heures sur 24. Fabriquée en tôle d’acier, trempée au niveau des points d’usure, et entraînée par un réducteur de transmission à pignons plats. Elle n’intègre aucune chaîne ni aucun autre composant fragile susceptible de nuire à la longue au bon fonctionnement de la machine

Position verticale et horizontale: Il est important de souligner que la cintreuse, une fois achetée et installée, peut être utilisée en position verticale ou en position horizontale, selon les besoins. Si la pièce à usiner comprend des diamètres inférieurs à 1 500 mm, il est recommandé de travailler en position verticale. En revanche, si elle comprend des diamètres de cintrage supérieurs à la valeur susmentionnée, il est préférable de travailler en position horizontale. Cela permet de travailler avec un bon appui et donc d’éviter que le poids de la pièce n’affecte le résultat final. La position horizontale permet également de pallier les éventuels problèmes de hauteur dans les installations du client. Le fait de pouvoir utiliser la cintreuse MC650 en position verticale et en position horizontale offre une grande polyvalence.

Position asymétrique des galets contrôlée électroniquement: Les cintreuses asymétriques présentent certains avantages que les cintreuses pyramidales n’offrent pas. Les axes inférieurs montent et descendent en décrivant un mouvement en forme de rein. Ce qui signifie que les distances entre les centres sont variables, ce qui permet d’économiser le matériau en tirant le meilleur profit des tubes ou des profilés, qui peuvent être cintrés presque dans leur entier. Par ailleurs, le fait de pouvoir rapprocher les galets presque entièrement est également un avantage, car cela permet de réaliser des cintrages beaucoup plus petits que sur des cintreuses pyramidales.

3 galets d’entraînement: Le système d’entraînement à 3 galets contribue non seulement à faciliter et à accélérer l’usinage, notamment le cintrage des tubes ronds ou carrés, mais aussi à éviter d’endommager la surface du matériau, ce qui s’avère être un avantage important par rapport aux cintreuses à 2 galets d’entraînement dont les galets inférieurs sont crantés pour assurer une bonne traction.  Les cintreuses à 3 galets d’entraînement permettent de travailler plus rapidement, quels que soient les cintrages à réaliser.

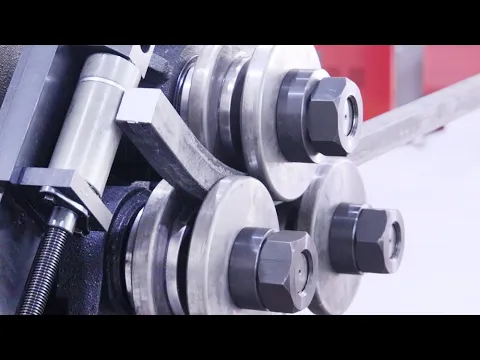

Redresseurs latéraux: Le modèle MC650 est équipé de redresseurs latéraux qui permettent de corriger les profilés sur 6 plans différents, à savoir vers l’avant, vers l’arrière, vers le haut, vers le bas, en rotation vers la gauche et en rotation vers la droite, sur le même axe. Par ailleurs, les redresseurs peuvent être réglés de manière à forcer le profilé pour former une spirale. Ce modèle est également pourvu d’un dispositif rotatif qui s’avère nécessaire pour pouvoir plier l’angle ou connaître le rayon résultant de la pièce usinée mécaniquement.

Vitesses de rotation et de réglage des axes programmables: Dans la plupart des cas, lorsque les profilés à cintrer ont de petites dimensions, la machine permet de programmer la vitesse pour accélérer la production. De même, lorsque les dimensions du profilé à usiner sont plus grandes, la machine permet de réduire la vitesse de fonctionnement afin de l’adapter au travail à réaliser et obtenir le cintrage final escompté. Elle permet également de programmer la vitesse de réglage du cintrage sur la première pièce ou sur une pièce unique, ce qui facilite et accélère l’usinage de cintrages plus complexes. Contrairement à d’autres marques, la cintreuse MC650 Nargesa est fournie d’usine équipée d’un variateur de vitesse de rotation des galets et de réglage de position.

  • Equipée de 9 rouleaux et rondelles standards, avec lesquels on peut réaliser tout type de profilés. Tube rond, carré et rectangulaire, barre massive carrée, ronde et rectangulaire, profilé en U, profilé en T, cornière, platine plate, sur chant... Pour le tube ou goulot rond, des rouleaux sont livrés en option (Voir bas de la page, accessoires en option).
  • Il est spécialement conçu pour réaliser une production en serie grâce au contrôle, qui enregistre la position des rouleaux dans chaque courbe pour répéter les mêmes opérations plus tard. sans contrôle de positionnement longitudinal.
  • Capacité maximale de cintrage sur tube rond:​ 4 pouces ou 101,6 mm.
  • Traction à trois galets. C'est une condition indispénsable pour travailler de tube ronde à surface lisse pour eviter endommager le profile ou tuyau.​
  • Transmission sécurisée au moyen de pignons plats trempés par induction.
  • Axes en acier F-154, trempés et rectifiés.
  • Actionnement électrohydraulique.
  • Diamètre des axes inférieurs : 65 mm
  • Diamètre de l’axe supérieur : 80 mm
  • Longueur utile des axes : 130 mm
  • Diamètre extérieur des galets : 202 mm
  • Réglage indépendant du cintrage des galets inférieurs, ce qui permet de réaliser des cintrages d’un diamètre beaucoup plus petits et donc de profiter davantage du matériau, contrairement aux cintreuses pyramidales.
  • Position des galets asymétriques contrôlée électroniquement.
  • Pupitre/logiciel de contrôle ESA S625 fourni avec la machine.
  • Moteur principal : 3 kW/4 CV
  • Moteur groupe hydraulique : 0,75 kW/1 CV
  • Tension triphasée : 230/400 V
  • Vitesse des galets réglable : de 3 à 7 tr/min
  • Base inférieure apte pour transpalettes pour pouvoir transporter facilement la machine sur le lieu de travail ou de rangement.
  • La machine est envoyée complètement montée.
  • Palette en bois et caisse de carton triple couche apte pour le transport maritime.
  • Emballage en bois NIMF15 en option.

Tous nos produits sont fabriqués dans nos installations en Espagne. Les composants hydrauliques et électroniques sont complètement standards et des meilleures marques de premier ordre européen, avec service technique dans le monde entier: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...



Exemples de travaux réalisés avec Cintreuse de tubes et profilés MC650




Capacité de cintrage de las cintreuses Nargesa

Dans le PDF vous pourrez décharger la capacité de courbage de les cintreuses Nargesa. Ces mesures sont orientatives, elles dépendent toujours beaucoup de la résistance du tube ou du profilé.

Capacité de cintrage de las Cintreuses Nargesa
Téléchargement (1.09 Mo)

Accessoires en option pour Cintreuse de tubes et profilés MC650



Galets en acier traité MC650


Rouleaux en acier F155 et traité à 62 Rc. Convient pour tous les types de cintrage de tubes ronds ou en acier inoxydable.

Toujours nettoyer soigneusement avant d'utiliser le tube rulinas acier inoxydable pour éviter la contamination.

Galets en acier traité MC650
Téléchargement (138.04 Ko)




Galets de Sustarin MC650


Galets fabriqués en Sustarin pour cintrer des tubes ronds en acier inoxidable, aluminium et matériaux délicats d'épaisseur inférieure à  2.5mm.

Les galets de Sustarin n'abîment pas et ne salissent pas le tube.

Galets de Sustarin MC650
Téléchargement (128 Ko)




Jauge de rayon numérique de haute precision


Spécialement conçu pour la mesure de rayon dans les profils​.

REF: 140-MED08-00001
La jauge de rayon numérique de haute précision permet à l'utilisateur d'avoir une lecture directe et immédiate du rayon intérieur et extérieur dans une plage de 55 à 11,250 millimètres ou de 2 "à 443" pouces.
La Jauge de rayon numérique de haute précision mesure les rayons dans des objets sphériques tels que des tubes, des profils et des tuyaux d'une manière rapide et précise.
C'est vraiment rapide et facile à utiliser! Il indique le rayon intérieur ou extérieur de la pièce que nous plions sans la retirer de la machine et sans avoir besoin de dessiner et couper au préalable un plan gabarit de guidage.

  • Comprend une pile au lithium 3V CR2032
  • Comprend 3 Arcs de mesure (100, 200 et 300 mm).
  • Livré avec une mallette en acier inoxydable résistant aux chocs



Accessoires inclus pour Cintreuse de tubes et profilés MC650



Galets de série MC650


Equipée de 9 galets, avec lesquels on peut réaliser toutes sortes de profilés. Tube carré, rectangulaire, massif carré, rond et rectangulaire,  profilé U, profilé T, cornière, platine plate, sur chant...
Galets ajustables par des rondelles à la mesure du tube ou profilé, ce qui nous permet de réaliser des courbes de différentes dimensions de tube ou de profilé.

Galets en acier F155 trempés et rectifiés.

Assemblage des rouleaux
Téléchargement (1.53 Mo)



+ Infos pour Cintreuse de tubes et profilés MC650


CARACTÉRISTIQUES DU PUPITRE/LOGICIEL DE CONTRÔLE S625

La cintreuse de tubes MC650 Nargesa est équipée d’un pupitre/logiciel de contrôle doté d’un écran tactile couleur de 7'', extrêmement convivial et facile à utiliser, intégrant la dernière technologie 4.0. Il suffit d’usiner la première pièce et d’enregistrer chaque étape pour que, par la suite, le pupitre/logiciel de contrôle réalise automatiquement les mêmes étapes sur les autres pièces de la série, sans contrôle de positionnement longitudinal.
D’autre part, il permet d’ajouter au programme, le type et les dimensions du tube ou du profilé, le matériau et la position des galets pour pouvoir, le cas échéant, les réutiliser ultérieurement pour usiner de nouvelles séries.
Telles sont certaines des prestations les plus importantes de ce pupitre/logiciel de contrôle.

  • Enregistrement de 10 000 programmes.
  • Programmation d’un nombre infini de cintrages différents sur la même pièce.
  • Programmation des unités de mesure en pouces ou en millimètres.
  • Bibliothèque des galets disponibles, avec la possibilité de programmer de nouveaux galets.
  • Bibliothèque des différents profilés, tubes et matériaux.
  • Programmation dans plus de 20 langues différentes.
  • Vitesse de rotation de 3 à 7 tr/min, à réglage automatique ou manuel.
  • Mode de fonctionnement automatique ou manuel.
  • Technologie 4.0.
  • Joystick pour contrôler les mouvements de rotation et de positionnement.
  • Diagnostic des alarmes sur l’écran.
  • Notification de maintenance préventive.
  • Possibilité de connexion à distance de la part du fabricant, sans avoir à être présent.
  • Résolution de l’écran tactile couleur 7'' 800 x 480.
  • Disque dur silicium 128 Mo.
  • 2 entrées analogiques, résolution 12 bits.
  • 16 entrées numériques (24 Vcc).
  • 16 sorties numériques (24 Vcc, 0,7 A maxi), protégées contre les surcharges et les courts-circuits.
  • 1 port série RS232.
  • 1 port CAN, connecteur F Sub-D, 9 broches.
  • Alimentation 24 Vcc.
  • 1 port USB.

Dimensions de la machine Cintreuse de tubes et profilés MC650


Dimensions de la machine:​ 990x1310x1300 mm.

Poids:​ 1290 Kg.

Code de la taxe à l'importation: 84622990

Autres caractéristiques:

  • Base apte pour transpalettes pour transporter facilement la machine sur le lieu de travail ou de rangement.
  • La machine est envoyée complètement montée.

Caractéristiques de l'emballage Cintreuse de tubes et profilés MC650


Nº Colis: 1.

Largeur: 1380 mm.

Profondeur: 1070 mm.

Hauteur: 2090 mm.

Volume: 3,08 m3

Poids Net: 1290 Kg.

Poids Brut: 1321 Kg.

Code de la taxe à l'importation: 84622990

Autres caractéristiques:

  • Base apte pour transpalettes pour transporter facilement la machine sur le lieu de travail ou de rangement.
  • Emballage sur palette en bois et caisse en carton triple couche apte pour le transport maritime.
  • En option: Emballage complètement en bois NIMF15.

Utilisations de la machine Cintreuse de tubes et profilés MC650


La Cintreuse​ de tubes et profilés MC650 NARGESA de grande capacité peut cintrer tous les types de profilés : tube rond, carré, rectangulaire, profil UPN, profil IPN, profil T, angle, platine plate, de champ... Idéal pour fabriquer et cintrer des colliers de serrage, des serres, des rampes d’escalier, des tables, des chaises, des portes, des fenêtres, des lampadaires, du mobilier urbain... Conçue spécialement pour fabriquer de grandes structures pour la contruction comme des poutres courbes pour toits ou couvertures, des coupoles, des culées de pont, des tonnelles métalliques et des marquises courbes. Du mobilier urbain tel que lampadaires, protections pour les ronds-points, parkings à vélos, protecteurs pour les arbres, barrières, marquises pour les arrêts de transport public, bollards ou poteaux de stationnement, zones de jeux pour enfants et toutes sortes de formes courbes sur différents profilés et tubes de grande dimension. La cintreuse MC650 peut aussi réaliser des travaux sur des petits profilés, tubes ou goulots. La conception du montage des rouleaux permet qu’on puisse les ajuster aussi bien à de très petits diamètres qu’à des grands sans devoir ajouter de rouleau supplémentaire. Avec les 9 rouleaux fournis avec la plieuse, on cintre la majorité des profilés et les tubes les plus utilisés sur le marché dans n’importe quel endroit du monde. Elle peut plier indifféremment des tubes en millimètres ou en pouces. La cintreuse MC650 a tout ce qu’il faut pour offrir le service de cintrage ou pliage à d’autres entreprises. Une bonne opportunité de négoce!!!
