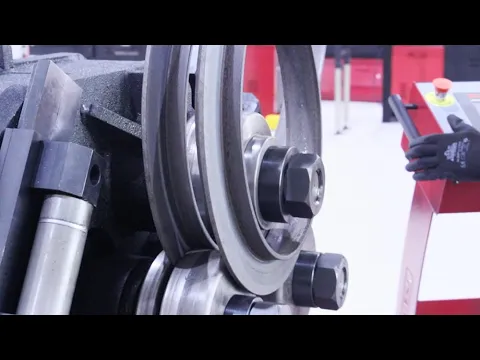

Примеры работ, выполненных с Профилегибочный станок MC650
НОВЫЙ профилегибочный и трубогибочный станок MC650 Nargesa специально создан для серийного производства, благодаря Системе Управления, которая регистрирует положение роликов на каждом гибе для возможности повторения операций в будущем. Без Системы Управления продольного позиционирования. Идеально подходит для изготовления различных изделий, начиная от теплиц, столов, стульев, дверей, окон, поручней, ограждений и заканчивая изделиями сложной геометрии применяемых в строительстве.. Максимальный размер гибки круглой трубы: 4” дюйма или 101,6 мм.
Профилегибочного станка MC650 NARGESA сконструирован из высокопрочных сварных листов, что обеспечивает устойчивость и прочность конструкции. Станок позволяет изготавливать различные изделия, начиная от теплиц, столов, стульев, дверей, окон, поручней, ограждений, беседок, уличных фонарей, ограждений для дорожных развязок, парковок для велосипедов, перил, навесов, столбиков… и заканчивая изделиями сложной геометрии из профилей и труб малых и больших диаметров применяемых в строительстве. Мощность и универсальность профилегибочного станка MC650, панель управления и технология 4.0 позволяют выполнять различные детали не только для нужд своей компании, но и для других клиентов.
Сертификация согласно стандартам Европейского союза (ЕС) в производстве промышленного оборудования.
Наши клиенты говорят
-
Год назад , после того, как я продал свою компанию по телекомуникациям, я задумался на тем, чем я буду заниматься. Было принято решение вернуться к своим истокам и заняться ковкой металлов.
Начавизучать предложения в Интернете, я нашел станки Nargesa, о которых на тот момент еще не знал.... Быстро оценив качество станков и полученный сервис от агента по продажам, которая прекрасна говорит на французском языке, я приобрел 5 станков, которые были отправлены мне по морю в Канаду.
Одингибочный станок, один гидравлический пресс, станок для холодной ковки и других 2 станка для горячей ковки металла.
Врезультате у нас получаются отличные изделия.... Имеявозможность работать на мощных, надежных и многофункциональных станках NARGESA, мы предлагаем нашим клиентам высокое качество продукции.
Я 100% удовлетворен своим приобретением... более того, планирую приобрести + гидравлическую гильотину и листогибочный пресс... но пока рабочее пространство нам это не позволяет.
Выражаю благодарность NARGESAи их станкам...также благодарим сеньеру Хуана Понсе.
— Donald Dupuis - Компания at Les Forges du Roi Inc. (Канада)
-
Моя компания Q-müvek базируется в Венгрии, я купил несколько станков Nargesa: профилегибочный станок MC650, гидравлический пресс MX700 и бездорновый трубогибочный станок CC90. Я очень доволен результатами, благодаря данным станкам качество нашей продукции стало столько лучше.
Я хочу отметить отличное сопровождение в процессе покупки, которое было полностью предоставлено Оскаром, а также послепродажное обслуживание от инженера Артура, они всегда со мной на связи, оперативно разрешают все вопросы. Оскар проделал замечательную работу до и после продажи, всегда был рядом, чтобы помочь в случае необходимости.
Спасибо всей команде Nargesa за высокий уровень обслуживания, я надеюсь, что наши долгосрочные деловые отношения будут очень успешными.
— Zoltán Kozma - владелец компании at Q-müvek. (Венгрия)
-
"Когда я планировал новый проект для своих студентов, для которого требовался станок для гибки профилей, я искал в Google «лучший станок для гибки профилей». В результатах поиска я сразу же обратил внимание на красный, красивый станок MC650 от NARGESA. Я отправил запрос в NARGESA и Хуана Роза Понсе оперативно ответила мне. Это было очень приятное общение, все вопросы решались профессионально и быстро. После оплаты станок был отправлен в Папуя-Новая Гвинея. Когда мы получили MC650, мы все были поражены качеством станка! Мы уже реализовали несколько проектов, и я настоятельно рекомендую NARGESA тем, кто ищет достойные инвестиции! Кафедра дизайна и технологий говорит «СПАСИБО»!"
— Víktor Friesen - учитель at Universidad de Goroka (Папуа — Новая Гвинея)
-
Я - поклонник Nargesa номер один, в этом нет никаких сомнений. В моей мастерской Turn 5 Fabrication установлены Бездорновой Трубогибочный станок CC90 ЧПУ и трубогиб и Профилегибочный станок MC650, и я не могу быть более доволен результатами, которые дают эти станки. Качество отделки и точность каждого изгиба просто поражают. Каждый раз, когда я включаю эти станки, я знаю, что могу ожидать исключительных результатов
— Kevin Soucie - Владелец at Turn 5 Fabrication (Соединенные Штаты)
Технические характеристики
Надежность станка и прочность его конструкции, диаметр валов, Панель Управления и Технология 4.0 и другие характеристики, делают данный профилегибочный станок одним из лучших предложений на рынке в категории трехроликовых станков, необходимое условие для обработки полых труб и профилей большого размера с идеальной отделкой.
Технология 4.0: Преимущества наличия этой технологии в станке безграничны, мы подчеркнем только самые важные из них. Всегда с согласия клиента, производитель может удаленно подключиться к его станку, чтобы выполнить любое обновление программного обеспечения совершенно бесплатно и обнаружить возможные ошибки в системе без необходимости присутствия. Также стоит отметить среди прочих функций, что система предупреждает клиента о необходимости профилактического обслуживания станка.
Новый ЭКОРЕЖИМ: В настоящее время мы осознаем огромную важность экономии энергии. Вот почему наше новое оборудование оснащено экономичным режимом, который автоматически отключает электронные части в периоды простоя. Таким образом, когда необходимо возобновить производство, достаточно просто нажать кнопку начала работы.
Мы считаем, что эта характеристика имеет жизненно важное значение как для сбережений наших клиентов, так и для устойчивого развития нашей планеты, поскольку мы являемся компанией, которая очень заботится об окружающей среде.
Прочность: Если вы посмотрите на вес станка в сравнении с другими брендами, вы сможете понять, как устроен станок. На некоторых моделях удвоен вес. Речь идет не о самодельных станках, а о трубогибах, которые могут работать 24 часа в сутки. Станок изготовлен из листовой стали, закален в местах износа и приводится в движение трансмиссионным редуктором с плоскими шестернями. Мы не используем цепь или другие слабые системы, которые могут повлиять на работу станка в будущем.
Вертикальное и горизонтальное положение: важно отметить, что при покупке данного гибочного станка его можно разместить как горизонтально, так и вертикально. Если изготавливаемая деталь имеет диаметр менее 1500 мм, целесообразно работать в вертикальном положении. И наоборот, когда диаметры гиба превышают этот уровень, идеальной является работа в горизонтальном положении. Таким образом, имея хорошую опору, можно избежать того, что одинаковый вес изделия повлияет на конечный результат. Горизонтальный гиб также используется для решения проблем с высотой на объектах заказчика. Гибочный станок MC650 может работать в обоих положениях (вертикальном и горизонтальном), что демонстрирует его большую универсальность.
Асимметричное положение роликов с электронным управлением: Асимметричные гибочные станки имеют некоторые преимущества перед пирамидальными гибочными станками. Нижние оси поднимаются и опускаются,выполняя дугообразное движение. Это означает, что центры являются переменными, что позволяет экономить материал и, следовательно, оптимально использовать профиль или трубу, которую можно изогнуть почти до конца. Кроме того, еще одним преимуществом является то, что благодаря возможности практически соединить ролики можно выполнять гибку с гораздо меньшими радиусами, чем в пирамидальных гибочных станках.
3 приводных ролика: система привода с 3 роликами облегчает и ускоряет работу, особенно когда речь идет о гибке круглых или квадратных труб, избегая возможных следов на материале, что является значительным улучшением по сравнению с 2-осевыми гибочными станками. Рифленые нижние ролики для достижения хорошего сцепления. Все работы по гибке выполняются быстрее на 3-осевом моторизованном гибочном станке.
Боковые выпрямители: В модели MC650 боковые выпрямители могут корректировать изгиб профилей в 6 разных плоскостях, то есть вперед, назад, вверх, вниз, при вращении влево и вправо, на одной и той же оси. Точно так же выпрямители можно отрегулировать таким образом, чтобы создать спираль из профиля. Кроме того, он также включает в себя необходимое поворотное устройство, позволяющее сгибать угол или определять результирующий радиус механически сформированной детали.
Скорость вращения и регулировка программируемых осей: В большинстве случаев, когда изгибаемый профиль небольшой и станок запрограммирован, мы можем увеличить скорость производства. Кроме того, когда используемый профиль больше, мы можем уменьшить рабочую скорость, чтобы она идеально подходила для хорошего изгиба. Точно так же скорость регулировки гибки может быть запрограммирована в первой детали или для отдельной детали, что облегчает и ускоряет самые сложные работы по гибке. В отличие от других марок, Nargesa MC650 включает этот вариатор скорости в стандартную комплектацию как для вращения роликов, так и для регулировки положения.
Возможность установки НОВОГО комплекта для гибки с ЧПУ: Этот комплект может быть установлен на гибочный станок MC650 в любое время по желанию клиента, то есть через некоторое время после покупки гибочного станка. Его основными преимуществами являются: Интеллектуальная система прогнозирования, позволяющая получить желаемый радиус с первого раза. Контроль скорости и интерполяция осей для идеальных результатов и плавных переходов между сегментами. Энкодер высокого разрешения, 4096 импульсов и квадратурный декодер (см. внизу страницы, дополнительные аксессуары).
- В комплект входят 9 роликов и стандартных «шайб», которые могут сочетаться для создания различных видов профилей: профильная труба, квадрат, полоса, круг, тавр, швеллер, уголок. Только для работы с круглыми трубами используются специальные ролики.(Смотрите раздел дополнительное оборудование).
- Станок специально создан для серийного производства, благодаря Системе Управления, которая регистрирует положение роликов на каждом гибе для возможности повторения операций в будущем. Без Системы Управления продольного позиционирования.
- Максимальный размер гибки круглой трубы: 4" дюйма или 101,6 мм.
- Система привода с 3 роликами идеально подходит для гибки круглых труб и различных профилей без повреждения поверхности.
- Безопасная передача, благодаря использованию закалённых зубчатых шестерен.
- Ролики из закаленной и ректифицированной стали F154.
- Электрогидравлическое управление.
- Диаметр вала: Нижний 65 мм/ Верхний 80 мм.
- Рабочая длина вала: 130 мм.
- Диаметр валов: 202 мм.
- Регулировка гиба независимо от нижних роликов, что позволяет совершать гибку на маленьких диаметрах и лучше, чем на других гибочных станках.
- Расположение асимметричных валиков, контролируемых цифровым управлением.
- Панель управления ESA S625 поставляется вместе со станком.
- Мощность двигателя: 3 Кт / 4 CV.
- Мощность гидравлического привода: 0.75 Кт / 1 CV.
- Напряжение: 3х-фазное 230/400 Вт.
- Регулируемая скорость роликов: от 3 до 7 оборотов в минуту.
- Нижний поддон для легкой транспортировки станка на рабочее место или хранения.
- Станок поставляется полностью собранным.
- Поддон сделан из стали и упаковка из 3х-слойного картона, что удобно при морских перевозках.
- Опция: упаковка из обработанной по стандарту ISPM15 древесины.
Все наши станки производятся на наших предприятиях в Испании. В производстве используются высококачественные гидравлические и электрические компоненты от европейских лидеров и с сервисными центрами по всему миру: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato.
Производительность профилегибочного станка Nargesa
В PDF вы можете ознакомиться и скачать сводную таблицу возможностей гибки на гибочных станках Nargesa. В документе указаны ориентировочные размеры, точность всегда зависит от твердости и качества трубы или профиля.
Скачать (1.36 МБ)
Дополнительные аксессуары для Профилегибочный станок MC650
Комплект для гибки ЧПУ · MC650
НОВЫЙ комплект для гибки труб ЧПУ — это аксессуар, разработанный, спроектированный и изготовленный для максимально эффективного использования возможностей трубогибочного и профильногибочного станка Nargesa MC650. Этот комплект может быть установлен в любое время по желанию заказчика, то есть через некоторое время после покупки гибочного станка.
Его невероятная интеллектуальная система прогнозирования, первая в мире в отрасли гибки труб и профилей, гарантирует получение любого желаемого радиуса с первого раза. Непревзойденная простота программирования для оператора, скорость и надежность для единичных изделий и больших серий. Благодаря набору для гибки с ЧПУ расходы материала сводятся к минимуму, что повышает производительность и ускоряет создание сложных деталей. Он предлагает исключительную повторяемость, простой, интуитивно понятный и мощный интерфейс, интегрированный в систему управления ЧПУ ESA S625, абсолютную связь для Индустрии 4.0, безопасность, долговечность и максимальную эффективность.
Интерполированное управление осями и независимое управление скоростью гарантируют превосходные результаты и плавные переходы, что приводит к все большей и лучшей производительности, идеальной серией деталей и исключительной повторяемостью.
Скачать (226.86 КБ)
Ролики из закаленной стали MC650
Ролики из из конструкционной стали F155, 62 по Роквеллу. Подходят для гибки всех видов круглых труб из стали или нержавеющей стали. Всегда хорошо очищать валики перед использованием нержавеющей стали во избежание загрязнения трубы.
Скачать (460.21 КБ)
Ролики из сустарина MC650
Ролики из Сустарина. Ролики изготовлены из Сустарина и предназначены для гибки труб с круглым сечением из нержавеющей стали, алюминия и других материалов толщиной менее 2,5 мм. Ролики из Сустарина не могут испортить или деформировать поверхность изделия.
Скачать (680.01 КБ)
Высокоточный цифровой измеритель радиуса
Создан специально для измерения радиусов профилей.
REF: 140-MED08-00001
Цифровой индикатор радиуса обеспечивает прямое и мгновенное измерение наружных и внутренних радиусов в диапазоне от 55 до 11.250 миллиметров или от 2" до 443" дюймов.
Высокоточный цифровой измеритель радиуса используется для быстрого и точного измерения радиуса сферических объектов, таких как трубы, профили и трубы.
Прибор очень легкий и быстрый в использовании! Он показывает внутренний или внешний радиус детали, которую мы сгибаем, без необходимости снимать деталь со станка и без необходимости рисовать и вырезать шаблоны.
- Включена Литиевая Батарейка 3Вт CR2032
- Включены 3 мостика измерения (100, 200, 300 mm).
- Поставляется вместе с защитным чехлом из нержавеющей стали, ударопрочный.
Включенные аксессуары для Профилегибочный станок MC650
Стандартные ролики MC650
В комплект входят 9 стандартных роликов для обработки всех видов профилей: для гибки полос, тавров, швеллеров, уголка, прутка квадратного и круглого сечения.
Настраиваемые ролики и шайбы с различными размерами позволяют делать гибку различных труб и профилей.
Ролики изготовлены из конструкционной стали F155.
Скачать (1.46 МБ)
Скачать (2.41 МБ)
Скачать (1.08 МБ)
Скачать (437.96 КБ)
Скачать (2.55 МБ)
Скачать (16.16 МБ)
+ Информация для Профилегибочный станок MC650
ХАРАКТЕРИСТИКИ ПАНЕЛИ УПРАВЛЕНИЯ ESA S625
В комплектацию трубогибочного станка MC650 Nargesa входит контроль управления с 7-дюймовым цветным сенсорным экраном, интуитивно понятным и простым в использовании, с новейшей технологией 4.0. Только требуется выполнить первую деталь и сохранить каждый шаг, так чтобы система смогла повторить все шаги для всех последующих деталей в автоматическом режиме, без Системы Управления продольного позиционирования.
Только нужно указать материал, толщину, угол гиба, выбрать пуансон и матрицу из библиотеки, остальные параметры система управления программирует автоматически.
Ниже представлены некоторые наиболее важные характеристики данного элемента управления.
- Возможность сохранения до 10 000 программ.
- Возможность програмирования бесконечного количества различного гиба на одной детали.
- Программирование измерений в дюймах или миллиметрах
- Библиотека доступных роликов с возможностью программирования новых.
- Библиотека различных профилей, труб и материалов.
- Программирование на более чем 20 различных языках.
- Регулируемая скорость вращения между 3 a 7 rpm в автоматическом и ручном режиме.
- Ручной или автоматической режим работы.
- Технология 4.0
- Joystick для активации движения вращения и позиционирования
- Предупреждение о диагностике на экране.
- Предупреждение о профилактике
- Возможность удаленного подключения производителем без личного присутствия
- Разрешение цветного сенсорного экрана 7’ 800x480.
- Силиконовый диск на 128MB.
- 2 аналоговых входа, 12-битное разрешение
- 16 цифровых входов (24 Vdc).
- 16 цифровых входов (24 Vcc, 0,7 A max.) Защищены от перегрузок и коротких замыканий.
- 1 порт серии RS232.
- 1 CAN-порт с 9 контактами SubD F разъем.
- Источник питания 24Vdc.
- 1 USB-порт.
- 1 порт Ethernet.
Габаритные размеры станка Профилегибочный станок MC650
Габариты станка: 990x1310x1300 мм.
Вес: 1290 Кг.
Код: 84622900
Другие характеристики:
- Нижний поддон для легкой транспортировки станка на рабочее место или хранения.
- Станок поставляется полностью собранным.
Характеристики упаковки Профилегибочный станок MC650
Количество паллетов: 1.
Ширина: 1380 мм.
Длина: 1070 мм.
Высота: 2090 мм.
Объем: 3,08 м3
Вес нетто: 1290 Кг.
Вес брутто: 1321 Кг.
Код: 84622900
Другие характеристики:
- Нижний поддон для легкой транспортировки станка на рабочее место или хранения.
- Станок транспортируется полностью собранным.
- Поддон сделан из стали и упаковка 3х-слойного картона, что удобно при морских перевозках.
- Опция: упаковка из обработанной по стандарту ISPM15 древесины.
Применение Профилегибочный станок MC650
Профилегибочный станок MC650 NARGESA с высокой производительностью по гибке труб и профилей: полосы,тавров, швеллеров, изгибание угла, прутка квадратного и круглого сечения...Назначение операций по гибке варьируется от изготовления теплиц, столов, стульев, дверей, окон, поручней, ограждений и до бесконечного количества металлических изделий. Специально создан для производства крупногабаритных конструкций в строительстве, таких как, круговые балки для крыш, сводов, опоров для мостов, металлических беседок и шатров. Также на станке можно изготовить детали для уличных фонарей, парковки для велосипедов, перил, навесов, стоек... Станок также может обрабатывать небольшие детали. Конструкция роликов позволяет работать как с маленьким, так и с большим диаметром заготовки без необходимости использвоания дополнительных роликов. В стандартный комплект входят 9 роликов для гибки различных труб и профилей. Станок может гнуть трубы в миллиметрах и в дюймах. Производство теплообменников из меди, алюминия, латуни, бронзы, железа, стали... особенно подходит для гибки теплообменников змеевикового типа. Профилегибочный станок MC650 достаточно мощный для производства деталей не только для своих нужд, но и под заказ от других компаний.
Производство теплообменников из меди, алюминия, латуни, бронзы, железа, стали... особенно подходит для гибки теплообменников змеевикового типа.
