Plegadora Hidráulica MP3160CNC

Plegadora Hidráulica MP3160CNC

Ejemplos de trabajo realizados con Plegadora Hidráulica MP3160CNC


Presupuesto a medida GRATIS
Row 2
Dirección
Máquinas deseadas
CAPTCHA
Esta pregunta es para comprobar si usted es un visitante humano y prevenir envíos de spam automatizado.

La plegadora hidráulica MP3160CNC NARGESA, lleva el proceso de plegado de chapa a un nuevo nivel, aportando una eficiencia y precisión que alcanza cotas de excelencia. Partiendo de una sólida base de acero soldado, estabilizado y mecanizado, combinada con un nuevo diseño exterior de líneas puras que transmiten robustez, junto con un cálculo estructural mejorado, la nueva plegadora hidráulica MP3160CNC de control numérico se alza como la piedra angular sobre la que orbita la industria de la deformación metálica de chapa.

Equipada con un control CNC de altas prestaciones, nunca resultó tan sencillo e intuitivo controlar máquinas tan complejas, como lo es ahora. Su interfaz gráfica táctil a color, de alta resolución, y su potente CPU, hacen que los plegados más complejos que puedan requerirse se procesen sin esfuerzo, calculando los sofisticados algoritmos en apenas microsegundos, para sacar el máximo partido a esta obra de ingeniería.

Longitud total de pliegue: 3100 mm. Toneladas: 160 Ton.
Todos los productos Nargesa se adaptan a las normas CE de fabricación de maquinaria industrial.



Características técnicas

Equipamiento estándar incluido

  • Control automático de los ejes verticales de plegado (Eje Y1 Y2).
  • Tope posterior equipado con guías de recirculación de bolas BOSCH REXROTH, control automático mediante servomotor ESA del eje horizontal (Eje X), control manual del eje vertical (Eje R) y control manual del eje transversal (Eje Z) con ajuste de paralelismo y curvatura.
  • Eje vertical del tope (Eje R) motorizado, controlado mediante servomotor ESA (Accesorio opcional, no incluido con la máquina) Ver ACCESORIOS OPCIONALES a pié de página.
  • Sistema de amarre de punzón tipo Promecam con bridas segmentadas de anclaje rápido.

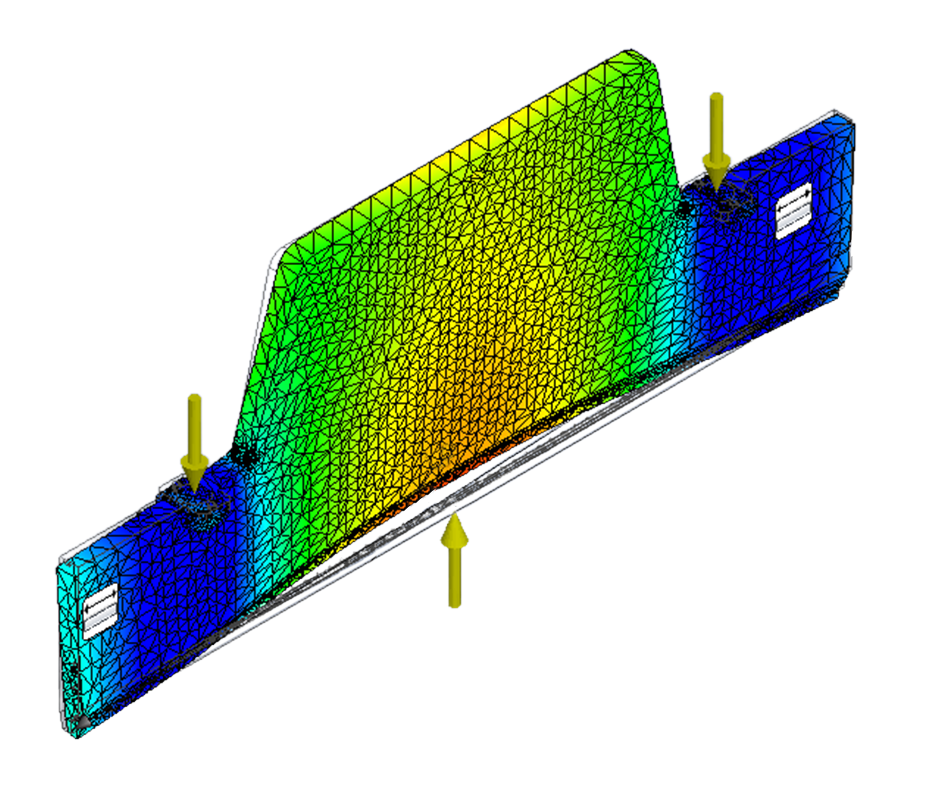

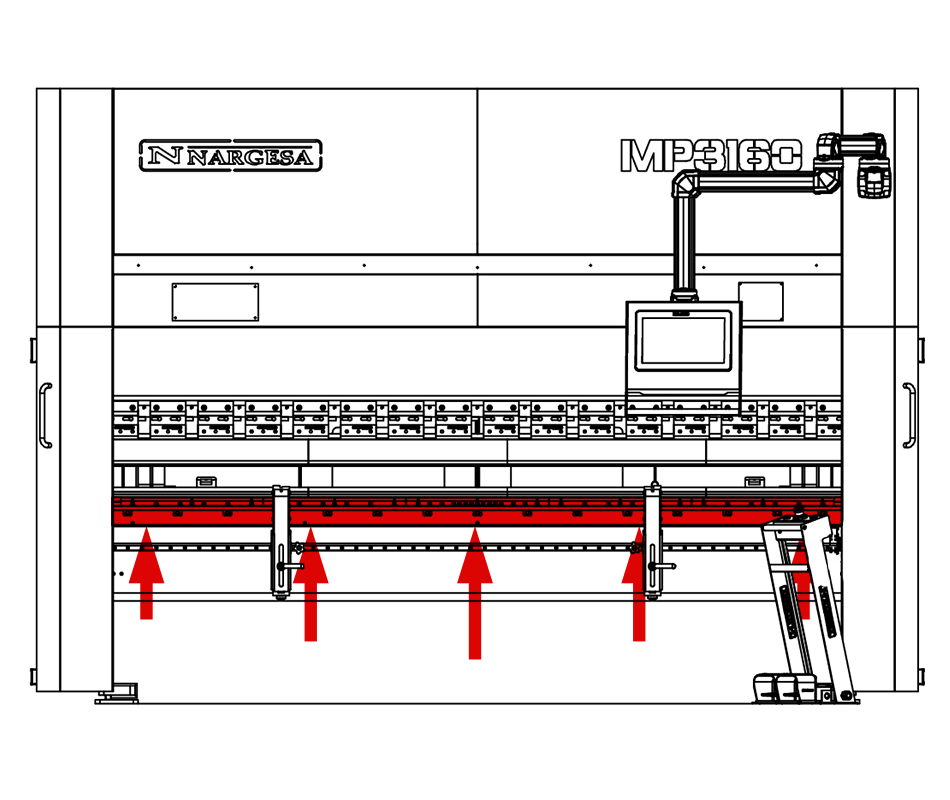

  • Sistema de amarre de la matriz Euro Promecam/Wila con mesa de compensación automática.
  • Punzón tipo Promecam referencia PS.135.85.R08 templado por inducción en las zonas de trabajo y rectificado. Ver ACCESORIOS DE SERIE a pié de página.
  • Matriz tipo Promecam referencia M.460.R templada por inducción en las zonas de trabajo y rectificada. Ver ACCESORIOS DE SERIE a pié de página.
  • Control numérico ESA referencia S630.
  • Control de presión electrónico adaptativo.
  • Compensador electrónico de flexión  del chasis.
  • Encoder óptico de alta precisión GIVI MESURE de 0,005 mm de resolución.
  • Grupo hidráulico con válvulas de 24 Vdc redundante y de seguridad con indicación óptica y manométrica.
  • Compensador electrónico de la temperatura del aceite hidráulico.
  • Brazos deslizantes frontales mediante guía lineal de recirculación de bolas para soporte óptimo de la chapa.
  • Puertas laterales con control electrónico de seguridad.
  • Sistema de barrera láser de alta frecuencia inmune a fuentes externas de luz.
  • Sistema de muting electrónico parametrizable por software.
  • Barra de luz LED direccional para iluminación de la zona de plegado y tope posterior.
  • Conectividad LAN mediante Ethernet 10/100 Mbit.
  • Puertos USB 2.0 y VGA para actualizaciones, backup y periféricos.
  • Interfaz gráfica táctil a color de 15” y alta resolución, multilingüe (más de 20 idiomas).
  • Software básico instalado en el control CNC con completa librería de punzones y matrices Promecam, y creación, modificación y edición de programas de plegados en modo numérico, ampliable con módulos de software adicionales.
  • Módulos de software con simulador de plegado y optimizador CNC para generación gráfica 2D del programa de plegado con la secuencia más eficiente, a instalar sobre el control CNC básico. (Accesorio opcional, no incluido con la máquina) Ver ACCESORIOS OPCIONALES a pié de página.
  • Ejecución de programas 3D realizados y optimizados con ESA3D BEND PC. Ver ACCESORIOS OPCIONALES a pié de página.

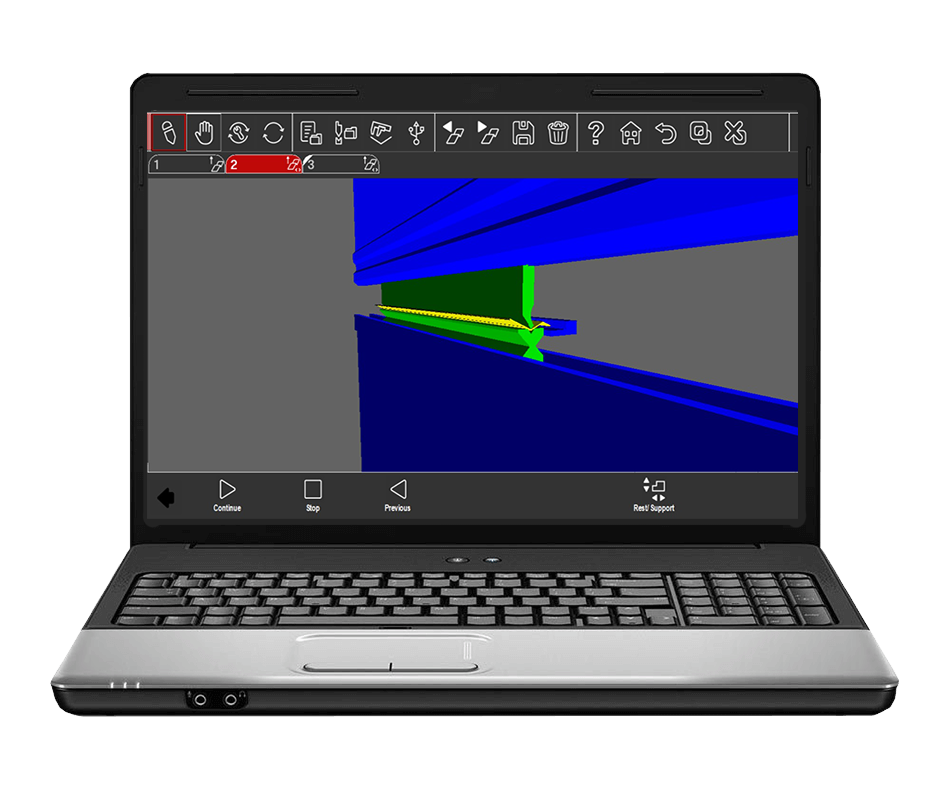

  • Software de PC completo para Windows con simulador de plegado y optimizador CNC para programación gráfica 2D de la secuencia de plegado, con completa librería de punzones y matrices Promecam.

Características Técnicas

  • Velocidad de trabajo del punzón: 9 mm/s. 0,35” /s.
  • Velocidad de retroceso del punzón: 97 mm/s. 3,84” /s.
  • Velocidad de bajada del punzón: 200 mm/s. 7,88” /s.
  • Recorrido máximo del punzón: 220mm. 8,66”
  • Distancia libre mesa/trancha: 445mm. 17,52”
  • Longitud de plegado entre montantes: 2630mm. 103,5”
  • Longitud de plegado total: 3100mm. 122”
  • Recorrido tope trasero: 600+100mm. 23,62” +4”
  • Escote: 400mm. 15,75”
  • Potencia de motor: 15KW / 20CV (HP).
  • Arranque con inverter.
  • Tensión 3 fases: 230 / 400 V.
  • Potencia hidráulica: 160 Ton.
  • La máquina se envía completamente montada.

Todos nuestros productos están fabricados en nuestras instalaciones en España. Los componentes hidráulicos y electrónicos son completamente estándar y de las mejores marcas de primer orden Europeo, con servicio técnico en todo el mundo: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...


Presupuesto a medida GRATIS

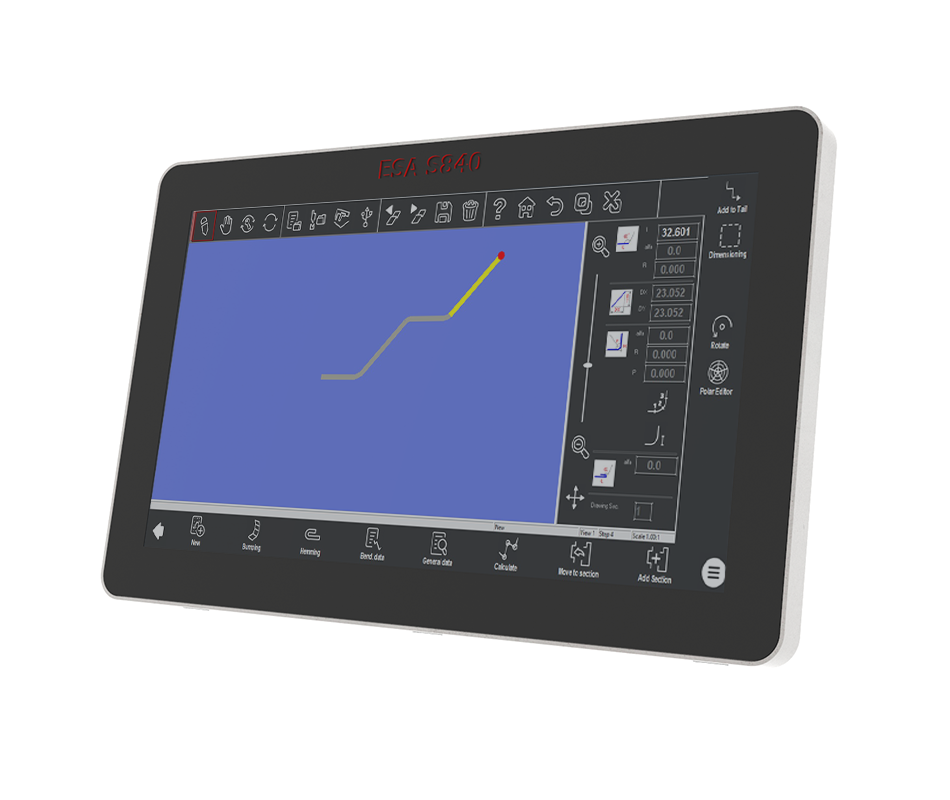

Control numérico ESA S840W

  • Sistema Microsoft Windows
  • Simulador y optimizador de PC para la identificación y programación gráfica 2D y 3D de la más rápida y fiable secuencia de plegado.
  • Simulador y optimizador CNC para la identificación y programación gráfica 2D de la más rápida y fiable secuencia de plegado.
  • Conectividad con EsaBend 3D CadCam (Opcional)
  • Sistema de manejo completamente Intuitivo
  • Explorador de archivos de programa y herramientas en tiempo real.
  • Sistema de autodiagnóstico local y remoto
  • Sistema de alarmas y warning para el mantenimiento preventivo
  • Multi-idioma
  • Pantalla táctil LCD HD de 15,6" con tecnología GlassOnly
  • Industria 4.0
  • Múltiples puertos, USB , Ethernet, EtherCAT ,CanBus
  • Sistema Métrico y Imperial

Accesorios opcionales para Plegadora Hidráulica MP3160CNC

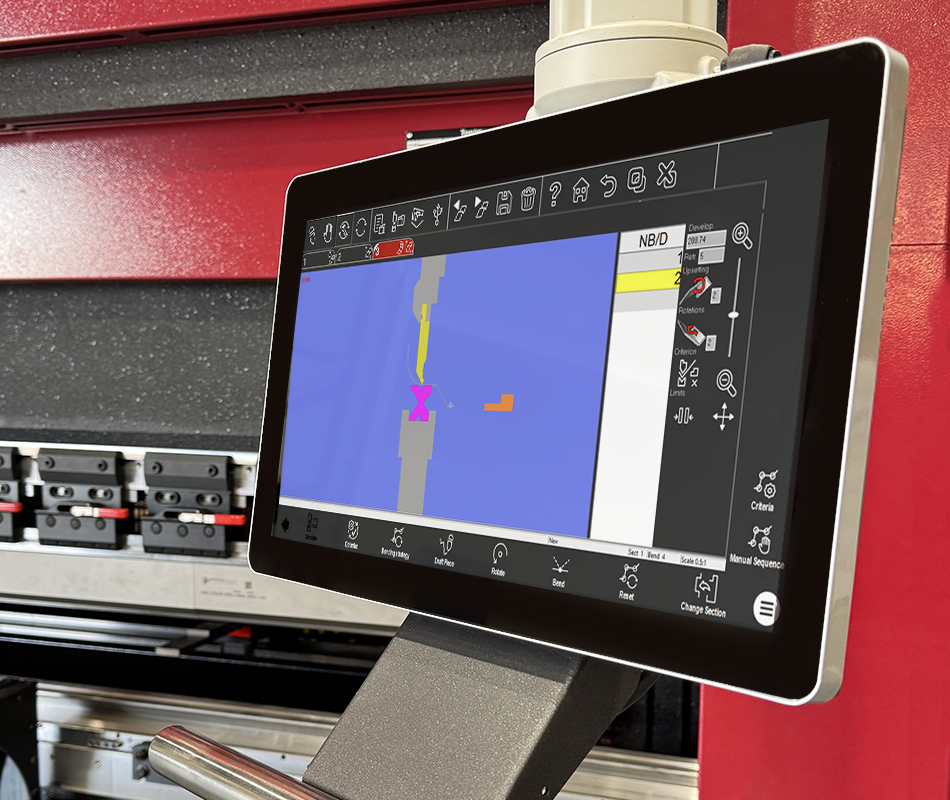

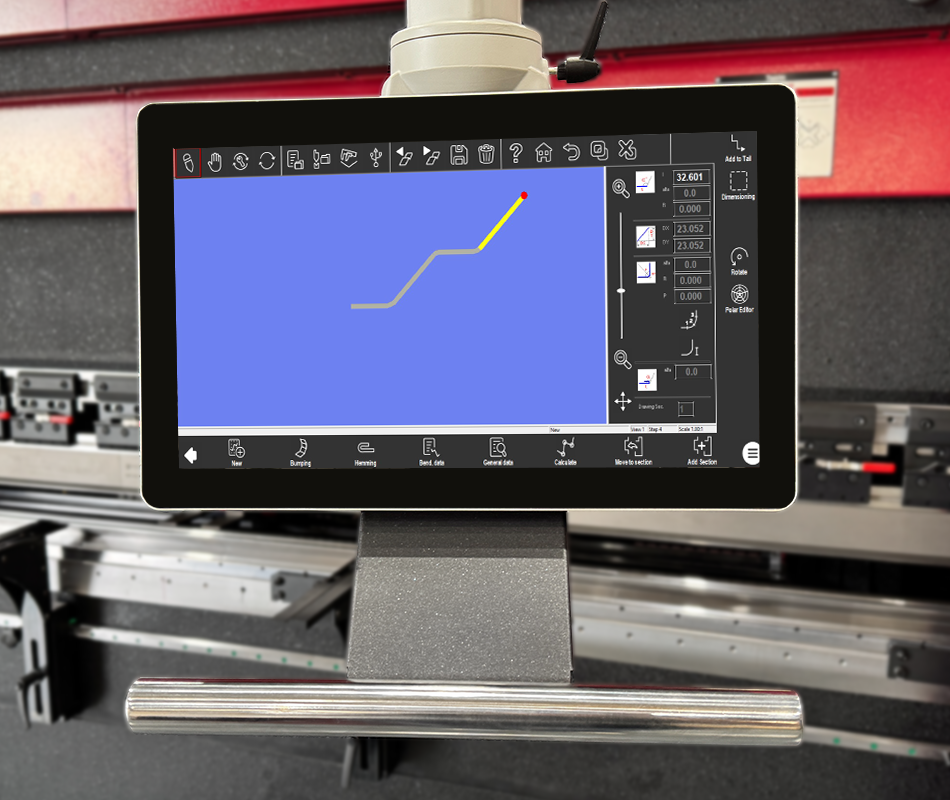

Gráficos y cálculo de plegado en CNC · MP3160CNC


Simulador y optimizador CNC para la identificación y programación gráfica 2D de la secuencia de plegado más eficiente. El cliente puede incorporar el software opcional en el CNC de la plegadora al hacer la compra o posteriormente. La instalación del software se puede realizar de forma remota por los técnicos de Nargesa.

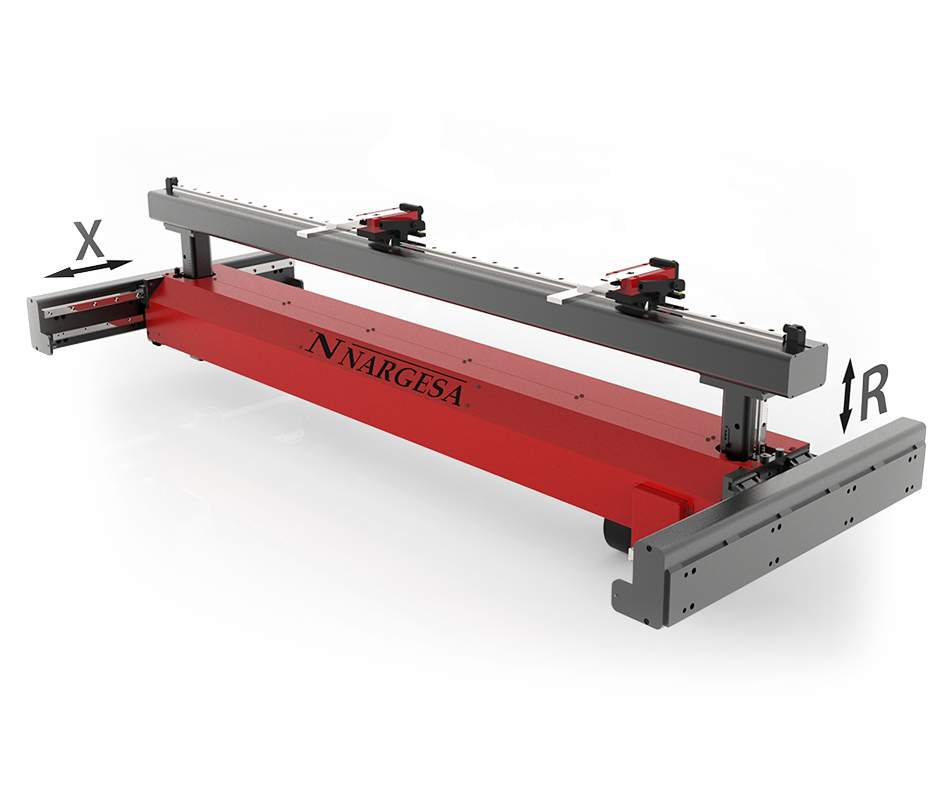

Eje R


Puede incluir el Eje R a la Plegadora Nargesa al hacer la compra o posteriormente. Este Eje cuenta con un sistema de comunicación Canopen que permite instalarlo de forma rápida y sencilla a la máquina. El operario sólo deberá conectarlo al motor del Eje X y los técnicos de Nargesa, de forma remota, configurarán el CNC.

  • Alta velocidad de búsqueda de medida: 130 mm/seg
  • Guías lineales de recirculación de bolas de alta precisión
  • Servo motor de 1 Nm a 5000 rpm.
  • Recorrido del eje R: 150 mm.
  • Precisión mecánica: 0,05 mm.




Eje Z1-Z2


El eje Z1-Z2 nos permite optimizar el tiempo de preparación de la máquina. El CNC optimiza la posición de los topes Z1 y Z2 en función de las dimensiones de la pieza y la posición de las herramientas.
El paralelismo de las agujas del tope con la trancha de la plegadora se ajusta automáticamente mediante micrómetros para garantizar la máxima precisión.

  • Alta velocidad de búsqueda de medida: 400mm/seg
  • Guías lineales de recirculación de bolas de alta precisión
  • Servo motores  de 1 Nm a 5000 rpm.
  • Carrera  eje Z1, Z2: 2600 mm.
  • Precisión mecánica: 0,05 mm.

* En caso de adquirir esta opción la máquina se entregará con el CNC ESA 640,
* Esta opción solo está disponible si usted ha escogido los siguientes accesorios opcionales: Eje R y Gráficos y Cálculo de plegado en CNC





Punzón Plegadora Promecam PS.135.85.R08


Templado por inducción en las zonas de trabajo y rectificado.

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
  • 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.




Punzón plegadora Promecam PU.85.35.R08


Templado por inducción en las zonas de trabajo y rectificado

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
  • 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.




Punzón plegadora Promecam P.95.35.R5


Templado por inducción en las zonas de trabajo y rectificado

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
  • 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.




Punzón plegadora Promecam PK.95.85.R3


Templado por inducción en las zonas de trabajo y rectificado

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
  • 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.




Punzón plegadora Promecam P.97.85.R08


Templado por inducción en las zonas de trabajo y rectificado

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
  • 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.




Punzón plegadora Promecam P.116.35.R08


Templado por inducción en las zonas de trabajo y rectificado

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:
835 mm.
415 mm.
795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.





Punzón plegadora Promecam P.116.35.R15


Templado por inducción en las zonas de trabajo y rectificado

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
  • 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.




Punzón plegadora Promecam P.120.35.R08


Templado por inducción en las zonas de trabajo y rectificado

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
  • 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.




Punzón plegadora Promecam P.120.35.R15


Templado por inducción en las zonas de trabajo y rectificado

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
  • 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.




PUNZÓN PLEGADORA PROMECAM P.120.35.R3


Templado por inducción en las zonas de trabajo y rectificado

TIPO DE MATERIAL: 42CRM04
RESISTENCIA MECÁNICA​: 900 - 1150 N/mm2
DUREZA​: 54 - 60 HRC

LONGITUD​:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
  • 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.




Punzón plegadora Promecam P.120.85.R1


Templado por inducción en las zonas de trabajo y rectificado

TIPO DE MATERIAL: 42CRM04
RESISTENCIA MECÁNICA: 900 - 1150 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
  • 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.




Punzón plegadora Promecam P.130.85.R025


Templado por inducción en las zonas de trabajo y rectificado

TIPO DE MATERIAL: 42CRM04
RESISTENCIA MECÁNICA: 900 - 1150 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
  • 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.




Punzón plegadora Promecam PK.135.85.R08


Templado por inducción en las zonas de trabajo y rectificado

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
  • 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.




Punzón plegadora Promecam P.135.85.R08


Templado por inducción en las zonas de trabajo y rectificado

TIPO DE MATERIAL: 42CRM04
RESISTENCIA MECÁNICA: 900 - 1150 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
  • 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.




Matriz Plegadora Promecam M.460.R


Templada por inducción en las zonas de trabajo y rectificada.

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HR

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam M.460.60


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam M.490


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam M.490.70


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.06.35


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.06.60


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam TR80.06.60


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.06.85


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.08.35


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.08.60


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam TR80.08.60


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.08.85


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.10.35


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.10.60


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam TR80.10.60


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.10.85


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.12.35


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.12.60


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam TR80.12.60


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.12.85


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.16.35


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.16.60


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.16.85


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.20.35


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.20.60


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.20.85


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.25.35


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.25.60


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam T80.25.85


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam M75.85.63


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam M80.45.32


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam M80.45.40


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam M80.45.50


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam M80.85.80


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam M86.60.63


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam M95.80.100


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam MK103.80.125


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam M103.80.125


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam M110.60.80


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam MK130.80.160


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam M130.80.160


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam M195.70.200


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: 42CRM04
RESISTENCIA MECÁNICA: 900 - 1150 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.
  • 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
  • 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.




Matriz plegadora Promecam S101.35.06


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.




Matriz plegadora Promecam S101.35.08


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.




Matriz plegadora Promecam S101.35.10


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:

  • 835 mm.
  • 415 mm.




Porta-matrices plegadora C1050/RS


Templada por inducción en las zonas de trabajo y rectificada

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC

LONGITUD:
1050 mm.
520 mm.




Accesorios incluidos para Plegadora Hidráulica MP3160CNC



PUNZON PLEGADORA PROMECAM PS.135.85.R08 (de serie)


Los modelos de plegadoras Nargesa van equipadas con el punzón de serie PS.135.85.R08. Templado por inducción en las zonas de trabajo y rectificado

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC







MATRIZ PLEGADORA PROMECAM M.460.R (de serie)


Los modelos de plegadoras Nargesa van equipadas con la matriz de serie M.460.R. Templada por inducción en las zonas de trabajo y rectificada.

TIPO DE MATERIAL: C45
RESISTENCIA MECÁNICA: 560 - 710 N/mm2
DUREZA: 54 - 60 HRC





Mesa de compensación automática


La Mesa de compensación automática es esencial en la industria de plegado de chapa debido a la necesidad creciente de precisión.

Corrige automáticamente las variaciones en la longitud de las piezas durante el proceso de plegado, contrarrestando las flexiones leves de la plegadora que afectan la uniformidad en la penetración del punzón a la matriz. La mesa de compensación automática, suministrada de serie montada en la Plegadora MP3160CNC, utiliza sistemas avanzados de medición y control, sensores precisos y software avanzado para asegurar ángulos de pliegue constantes y ajustes precisos en toda la longitud de la chapa.

Esto mejora la calidad del producto final, reduce el tiempo de ajuste manual y minimiza los desperdicios de material.





Software para PC y CNC MP3160CNC


Las plegadoras hidráulicas Nargesa se suministran con el software completo para su instalación en PC y con el software básico instalado en el CNC.

  • Simulador y optimizador de PC para la identificación y programación gráfica 2D y 3D de la más rápida y fiable secuencia de plegado.
  • Explorador de archivos de programa y herramientas en tiempo real.
  • Sistema de autodiagnóstico local y remoto
  • Multi-idioma



+ Info para Plegadora Hidráulica MP3160CNC


Características Técnicas del Eje X

-  Alta velocidad de búsqueda de medida: 565 mm/seg.
-  Guías lineales de recirculación de bolas de alta precisión.
-  Agujas deslizables sobre guías lineales de recirculación de bolas.
-  Servo motor de 1 Nm a 5000 rpm.
-  Recorrido del tope 600 mm + 100 mm.
-  Precisión mecánica: 0,05 mm.

Características Técnicas del Eje R (Opcional)*

-  Alta velocidad de búsqueda de medida: 130 mm/seg.
-  Guías lineales de recirculación de bolas de alta precisión.
-  Servo motor de 1 Nm a 5000 rpm.
-  Recorrido del Eje R: 150 mm.
-  Precisión mecánica: 0,05 mm.

* El Eje R no se suministra de série con la máquina, el cliente puede incluirlo al hacer la compra o posteriormente. Este Eje cuenta con un sistema de comunicación Canopen que permite instalarlo de forma rápida y sencilla a la máquina. El operario sólo deberá conectarlo al motor del Eje X y los técnicos de Nargesa, de forma remota, configurarán el CNC.



Dimensiones de la máquina Plegadora Hidráulica MP3160CNC


Dimensiones de la máquina: 3751x1997x2585 mm

Peso: 11.900Kg.

Código Arancelario: 84622300

Otras características:

  • La máquina se envía completamente montada.

Características del embalaje Plegadora Hidráulica MP3160CNC


Nº Bultos: 1.

Ancho: 3751 mm.

Fondo: 1697 mm.

Alto: 2585 mm.

Volumen: 16,45 m3

Peso Neto: 11.900 Kg.

Peso Bruto: 12.000 Kg.

Código Arancelario: 84622300

Otras características:

  • La máquina se envía completamente montada.
  • Embalaje con film retráctil.
  • Opcional: Embalaje completo de madera NIMF15.

Usos de la máquina Plegadora Hidráulica MP3160CNC


La Plegadora hidráulica MP3160CNC representa la vanguardia en maquinaria industrial, diseñada para el plegado preciso de una amplia variedad de metales, como acero, aluminio, acero inoxidable, cobre y más. Equipada con control CNC avanzado, esta máquina permite a los operarios realizar plegados y dobleces con una precisión excepcional. Incorpora además una mesa de compensación automática, indispensable en la industria de plegado de chapa para corregir automáticamente las variaciones en la longitud de las piezas durante el proceso de plegado. Esto garantiza una uniformidad óptima en la penetración del punzón a la matriz, crucial para mantener altos estándares de precisión. Solo es necesario ingresar las dimensiones de la pieza a fabricar, y la plegadora automáticamente calcula la disposición óptima de los ejes, asegurando resultados consistentes y de alta calidad en cada producción. Perfecta para aplicaciones industriales exigentes, la MP3160CNC ofrece eficiencia y fiabilidad en cada operación de plegado metálico.


Suscríbete a nuestra Newsletter

Únete a la comunidad Nargesa y recibe toda la información del sector, vídeos demostrativos, promociones en maquinaria…



Clientes

Algunos de nuestros



¿Le ayudamos?
