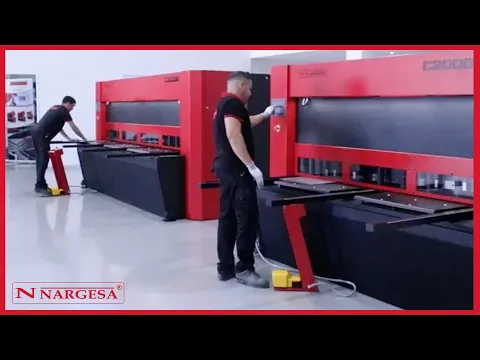

Exemples de travaux réalisés avec Cisaille guillotine hydraulique C3006 CNC
Nouveau Cisaille Guillotine C3006 CNC Nargesa avec comande CNC compacte. Longueur de coupe: 3055mm. Épaisseur maximale de fer: 6mm.
Les nouvelles cisailles à coupe verticale CNC NARGESA, de dernière génération, sont fabriquées en acier soudé et stabilisé permettant de résister à de grandes pressions sans aucune déformation.
Longueur de coupe: 3055mm. Épaisseur maximale de fer: 6 mm. Épaisseur maximale en Inox: 4 mm.
Tous les produits NARGESA sont conformes aux normes CE de fabrication de machines industrielles.
Nos clients disent
-
Nous avons acheté chez Nargesa en 2013, une cisaille CNC C3006, une presse plieuse MP3003 CNC, une poinçonneuse hydraulique M700, et sommes très satisfaits de la capacité et du rapport qualité/ prix de nos 3 machines. Pour compléter notre gamme de fabrication, nous avons commandé début 2014, toujours chez NARGESA, une cintreuse hydraulique MC200.
Les livraisons ont été réalisées dans les délais impartis, sans aucun problème.
Comme convenu, un technicien confirmé s’est déplacé pour la formation.
Nous pouvons à tout moment contacter Nargesa Espagne, en étant sûrs d’obtenir réponses presque instantanées à toutes nos questions.
Nous félicitons NARGESA pour la qualité de sa production, son design élégant, la grande réactivité et le professionnalisme de son service client.
— Michel Bogos - Président at S.A.S. BOGOS (France)
-
Je suis très heureux d'avoir opté pour la marque NARGESA lors de l'acquisition de la presse plieuse CNC hydraulique, de la cisaille hydraulique et de la cintreuse de tubes sans mandrin. Même sans expérience avec cette marque, telle que je l'ai trouvée en cherchant sur internet, je fonde de grands espoirs sur la qualité de ces machines européennes qui ne déçoivent pas. Au nom de Newcore Industries, je voudrais dire que nous sommes très satisfaits de ces machines. Bien que le prix soit élevé par rapport aux machines chinoises, il n'est pas nécessaire de regretter de payer la différence. Je peux imaginer sur la base du démarrage que ces machines dureront plus longtemps et donneront des produits finis exactes et précis. Le simple fait que la garantie soit plus longue est que Nargesa fait entièrement confiance à ses produits. Les machines sont très faciles à utiliser grâce à la technologie dont elles disposent. Aucune perte de temps et de matériel car vous pouvez programmer l'opération automatiquement et vous pouvez simuler le processus avant le début de la production. L'aide graphique de la CNC est excellente, sans oublier la fonction de télésurveillance de ces machines.
— Daniel de Jesus - Directeur général at Newcore Industries (Philippines)
-
Au nom de Marrero Monzón, nous tenons à exprimer nos sincères remerciements pour l'excellente attention et le service que nous avons reçus lors de l'achat d'une Cisaille Hydraulique C3006 CNC et d'une Poinçonneuse Hydraulique MX340G. Dès le moment où nous vous avons contacté, nous avons bénéficié d'un service professionnel et dévoué qui a dépassé nos attentes. Nous tenons à souligner la compétence technique et la patience de votre équipe, qui a répondu à toutes nos questions et préoccupations de manière détaillée, en nous fournissant des conseils d'experts qui ont été déterminants pour prendre la bonne décision lors de notre achat. En outre, la ponctualité de la livraison et de l'installation de l'équipement a démontré l'engagement de Nargesa à satisfaire ses clients. Nous sommes impressionnés par la robustesse et la précision des machines, qui répondent aux normes de qualité les plus élevées. C'est un plaisir pour nous d'avoir choisi les produits Nargesa et d'avoir votre société comme partenaire de notre croissance et de notre développement. Nous nous réjouissons de poursuivre notre coopération à l'avenir et nous recommanderons vos services à nos collègues et à nos partenaires commerciaux.
— Manuel Marrero - Gerente at Marrero Monzón (Îles Canaries)
-
Pour moderniser notre entreprise, nous avons décidé de choisir Prada Nargesa. Nous avons eu l'occasion de visiter leurs installations, leur processus de fabrication, toutes les machines de leur catalogue... Excellente expérience ! Finalement, nous avons acheté leurs Plieuses Hydrauliques MP3003CNC et leur Cisaille Guillotine Hydraulique C3006CNC Nargesa. La vérité est que nous avons été conquis par la facilité d'utilisation de leurs machines et la facilité de communication avec l'entreprise elle-même.
— Mathieu Ferronerie Barrier - Gerente at Ferronerie Barrier (France)
Caractéristiques techniques
La neuve cisaille de coupe verticale C3006 CNC permet de couper n’importe quel type de métal de manière propre et précise. Cisailler dans la coupe verticale est beaucoup plus précis et par conséquent les dépenses d’énergie et des lames sont inferieurs.
Les principaux avantages de la coupe verticale par rapport à la coupe pendulaire sont:
Économie énergétique
La résistance du matériau en coupe verticale est nettement moindre, impliquant une économie énergétique significative.
Qualité de la coupure
La coupure est nette, parfaite et précise.
Durabilité des couperets
L’usure des couperets est pratiquement nulle. La durée de vie des couperets est 4 fois supérieure à d’autres système de cisaillage.
La cisaille CNC C3006 est fournie en standard avec les composants suivants:
Structure à haute résistance
- Table monobloc mécanisée, équipée de sphères, pour faciliter le mouvement de la feuille.
- Support initial usiné à carré de 1000mm avec règle millimétrique.
- Trois supports avant avec règle millimétrique.
- Éclairage LASER de la ligne de coupe.
- Éclairage à led avant.
- Protections avant en polycarbonate qui permettent de voir la ligne de coupe.
- Coupe de bandes étroites sans torsion.
- Lames inférieures et supérieures avec 4 arêtes de coupe à angle de 90 °, durables, adaptées à la coupe de l’acier.
- Mise en marche par une pédale de sécurité et arrêt d’urgence.
- Ouverture arrière avec dispositif optoélectronique de sécurité.
- Faible niveau de bruit, améliorant la qualité du travail de l’opérateur.
- Rampe d’extraction de matériau située dans la partie inférieure de la zone de coupe permet au matériau de glisser vers la zone d’extraction.
- Longueur de la coupe: 3055mm.
- Capacité de la coupe: 6 mm en Acier (450N/mm2) et 4mm en Inoxidable (700N/mm2).
- Butée arrière: 700 mm.
- Cou de cygne pour coupes de grande longueur: 173 mm.
- Coups par minute: 12 coups. (Toute la longueur).
- Pistons de fixation hydrauliques: 15 unités.
- Inclinaison de coupe fixe: 1,75º.
- Puissance de moteur: 9,6 KW / 12,87 CV.
- Tension 3 phases: 400/240 V. 50/60 Hz
- Pombe hydraulique: 22 litres.
- Capacité du réservoir: 96 litres.
- La machine est envoyée complètement montée.
Arrêt arrière de précision
- Arrêt arrière fixée à la structure.
- Précision et répétition du positionnement de +/- 0,1mm.
- Faible maintenance grâce à l’utilisation d’éléments à faible friction.
Comande CNC compacte ESA S625
- L’interface de contrôle est très intuitive et facile à utiliser.
- Base de données interne des matériaux.
- Configuration par la CNC de la longueur de la pièce.
Groupe hydraulique optimisé
- Entièrement optimisé avec des composants de haute qualité et de fiabilité.
- Régulation automatique de la pression de coupe en fonction du besoin de puissance de coupe.
- Régulation automatique de la pression des fixations de la feuille.
Tous nos produits sont fabriqués dans nos installations en Espagne. Les composants hydrauliques et électroniques sont complètement standars et des meilleures marques européennes de premier ordre, avec un service technique dans le monde entier: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato…
Téléchargement (19.39 Mo)
Téléchargement (1.47 Mo)
+ Infos pour Cisaille guillotine hydraulique C3006 CNC
CNC compacte ESA S625
L’opérateur doit seulement entrer le type de matériau, l’épaisseur, la distance de la butée et la CNC arrangera automatiquement tous les composants pour obtenir un résultat optimal.
- Equipé d’un écran tactile 7 “rend toutes les opérations sur la machine plus simple et plus intuitive.
- Vous pouvez gérer jusqu’à 3 axes et 16 + 12 E / S avec un API intégré.
- Stockage de milliers de programmes de pièces.
- 7” résolution d’écran tactile couleur 800x480
- Disque de silicium de 128 Mo.
- 2 entrées analogiques, résolution 12 bits.
- 16 entrées numériques (24Vdc).
- 16 sorties numériques (24 Vcc, 0,7 A max.) Protégées contre les surcharges et les courts-circuits.
- 1 port série RS232
- 1 port CAN avec connecteur SubD F à 9 contacts.
- Alimentation 24Vdc.
- 1 port USB.
- 1 port Ethernet permettant la connexion à distance.
Dimensions de la machine Cisaille guillotine hydraulique C3006 CNC
Dimensions de la machine: 3880x2460x1820 mm.
Poids: 7500 Kg.
Code de la taxe à l'importation: 84623300
Autres caractéristiques:
- La machine est envoyée complètement montée.
Caractéristiques de l'emballage Cisaille guillotine hydraulique C3006 CNC
Nº colis: 1.
Largeur: 3900 mm.
Profondeur: 1900 mm.
Hauteur: 1900 mm.
Volume: 14,1m3
Poids Net: 7500 Kg.
Poids Brut: 7511 Kg.
Code de la taxe à l'importation: 84623300
Autres caractéristiques:
- La machine est envoyée complètement montée..
- Emballage sour film plastic.
- En option: Emballage complètemenbt en bois NIMF15.
Utilisations de la machine Cisaille guillotine hydraulique C3006 CNC
La Cisaille guillotine à coupe verticale C3006 CNC, de dernière génération, permet de couper tout type de métal de manière nette et exacte. Le cisaillage en coupe verticale est beaucoup plus précis et implique en conséquence moins de dépense énergétique et moins d'usure des couperets.
