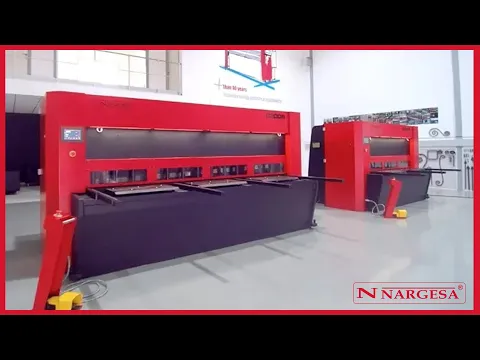

Exemples de treball realitzats amb Cisalla Hidràulica C3006 CNC
NOVA Cisalla C3006 CNC Nargesa amb control CNC compacte. Longitud màxima de tall: 3055mm. Gruix màxim en acer: 6 mm.
Les NOVES Guillotines de tall vertical CNC NARGESA d'última generació estan fabricades amb acer soldat i estabilitzat que permet resistir grans esforços sense cap tipus de deformació.
Longitud de tall: 3055mm. Gruix màxim en Acer: 6 mm. Gruix màxim en Acer Inoxidable: 4 mm.
Tots els productes Nargesa s'adapten a les normes CE de fabricació de maquinària industrial.
Els nostres clients opinen
-
Vam comprar a Nargesa el 2013, una cisalla CNC C3006, una plegadora CNC MP3003, una punxonadora hidràulica MX700, i estem molt satisfets amb la capacitat i la relació qualitat / preu de les nostres 3 màquines. Per completar la nostra gamma de fabricació, demanem a principis de 2014, a NARGESA, una màquina corbadora hidràulica MC200.
Els lliuraments es van realitzar a temps, sense cap problema.
Segons l'acordat, un tècnic superior es va desplaçar per rebre capacitació.
En qualsevol moment podem contactar a Nargesa Espanya, assegurant-nos d'obtenir respostes gairebé instantànies a totes les nostres preguntes.
Felicitem a NARGESA per la qualitat de la seva producció, el seu disseny elegant, la gran reactivitat i la professionalitat del seu servei al client.
— Michel Bogos - President at S.A.S. BOGOS (França)
-
Estic molt feliç d'haver optat per la marca NARGESA en adquirir la plegadora hidràulica CNC, la Cisalla hidràulica i la corbadora de tubs sense mandril. Fins i tot sense tenir experiència amb aquesta marca, ja que la vaig trobar buscant a Internet, tinc moltes esperances per a la qualitat d'aquestes màquines europees que no deceben. En nom de Newcore Industries, voldria dir que estem molt satisfets amb aquestes màquines. Encara que el preu és alt en comparació amb les màquines de la Xina, no cal penedir-se de pagar la prima. Puc imaginar, basant-me en la posada en marxa, que aquestes màquines duraran més i donaran productes acabats, exactes i precisos. El mer fet que la garantia sigui més llarga, és que Nargesa confia plenament en els seus productes. Les màquines són molt fàcils doperar a causa de la tecnologia que tenen. Sense pèrdua de temps i materials perquè podeu programar l'operació automàticament i podeu simular el procés abans de l'inici de la producció. L'ajuda gràfica del CNC és excel·lent, sense esmentar la funció de monitorització remota d'aquestes màquines.
— Daniel de Jesus - Gerent General at Newcore Industries (Filipines)
-
En nom de Marrero Montsó, volem expressar el nostre sincer agraïment per l'excel·lent atenció i servei que hem rebut durant l'adquisició d'una Cisalla Hidràulica C3006 CNC i una Punxonadora hidràulica MX340G. Des del moment en què contactem amb vostès, hem experimentat un tracte professional i dedicat que ha superat les nostres expectatives. Volem destacar la competència tècnica i la paciència del seu equip, els qui van respondre a totes les nostres preguntes i preocupacions de manera detallada, proporcionant assessorament expert que va ser fonamental per a prendre la decisió correcta en la nostra compra. A més, la puntualitat en el lliurament i la instal·lació dels equips ha demostrat el compromís de Nargesa amb la satisfacció del client. Estem impressionats per la robustesa i la precisió de les màquines, que compleixen amb els estàndards més alts de qualitat. És un plaer per a nosaltres haver triat productes Nargesa i comptar amb la seva empresa com a col·laboradora en el nostre creixement i desenvolupament. Esperem continuar col·laborant en el futur i recomanarem els seus serveis als nostres col·legues i socis comercials.
— Manuel Marrero - Gerente at Marrero Monzón (Illes Canàries)
-
Per a modernitzar la nostra empresa hem decidit triar a Prada Nargesa. Hem tingut l'oportunitat de visitar les seves instal·lacions, el seu procés de fabricació, totes les màquines del seu catàleg… Experiència excel·lent! Finalment, hem adquirit la seva Plegadora Hidràulica MP3003CNC i la seva Cizalla Hidráulica C3006CNC Nargesa. La veritat és que ens va conquistar la facilitat d'ús de les seves màquines i la facilitat de comunicació amb la mateixa empresa.
— Mathieu Ferronerie Barrier - Gerent at Ferronerie Barrier (França)
Característiques tècniques
La NOVA cisalla guillotina de tall vertical C3006CNC d'última generació, permet tallar qualsevol tipus de metall d'una forma neta i exacta. El cisellat en el tall vertical és molt més precís i amb la seva conseqüent menor despesa energètica i de fulles.
Els principals avantatges del tall vertical respecte al tall pendular són:
Estalvi energètic
La resistència del material en el tall vertical és molt menor, amb un significatiu estalvi energètic.
Qualitat de tall
El tall és net, perfecte i precís.
Durabilitat de les fulles
El desgast de les fulles és pràcticament nul. La vida de les fulles és 4 vegades superior a altres sistemes de cisellat.
La Cisalla C3006CNC es subministra de sèrie amb els següents components:
Estructura d'elevada resistència
- Taula monobloc mecanitzada, equipada amb esferes, per facilitar el lliscament de la xapa
- Suport inicial mecanitzat a escaire de 1000mm amb regle mil·limetrat
- Tres suports de 1000mm amb regle mil·limetrat
- Il·luminació amb LASER de la línia de tall
- Il·luminació led frontal
- Resguards frontals de policarbonat que permeten la visió completa de la zona de tall.
- Tall de tires estretes sense torsió
- Fulles inferior i superior de 4 talls amb angle de 90°, de llarga durada, idònies per al tall d'acer
- Accionament amb pedal de seguretat i parada d'emergència.
- Obertura posterior amb dispositiu optoelectrònic de seguretat.
- Baix nivell de soroll, millorant així la qualitat de treball de l'operari.
- Rampa d'extracció del material situada a la part inferior de la zona de tall. Permet el lliscament del material fins a la zona d'extracció.
- Longitud de tall: 3055mm.
- Capacitat de tall: 6 mm en Acer (450N / mm2) i 4 mm en Inoxidable (700N / mm2).
- Recorregut del tope: 700 mm.
- Coll de cigne per a talls de major longitud: 173 mm.
- Cops per minut: 12 Cops. (Tota la longitud).
- Subjectadors hidràulics: 15 unitats.
- Inclinació del tall fixe: 1,75º.
- Potència del motor: 9,6 KW / 12,87 CV.
- Tensió 3 fases: 230/400 V. 50/60 Hz
- Bomba hidràulica: 22 litres.
- Capacitat del dipòsit: 96 litres.
- La màquina s'envia completament muntada.
Tope posterior de precisió
El tope posterior, fixat a la part davantera de l'estructura de la màquina acompanya el material durant el procés de tall.
Precisió i repetitivitat del posicionament de +/- 0,1mm.
La incorporació del control CNC elimina les contínues regulacions i permet que el manteniment es redueixi al mínim.
Control CNC compacte ESA S625
La interfície del control és molt intuïtiva i fàcil d'utilitzar
Inclou base de dades interna dels materials
Configuració pel CNC de la longitud de la peça
Grup hidràulic optimitzat
Totalment optimitzat amb components d'alta qualitat i fiabilitat.
Regulació automàtica de la pressió de tall en funció de la necessitat de potència de tall
Regulació automàtica de la pressió de les subjeccions de la xapa
Tots els nostres productes estan fabricats a les nostres instal·lacions a Espanya. Els components hidràulics i electrònics són completament estàndard i de les millors marques de primer ordre Europeu, amb servei tècnic a tot el món: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato...
Baixa (16.68 MB)
Baixa (1.48 MB)
+ Info per a Cisalla Hidràulica C3006 CNC
Panell de control ESA S625
L'operari només ha d'introduir el tipus de material, gruix, distància del tope i el CNC disposarà automàticament tots els components per obtenir un resultat òptim.
- Equipat amb una pantalla tàctil de 7" fa que totes les operacions a la màquina siguin més simples i intuïtives.
- Pot administrar fins a 3 eixos i 16 + 12 E / S amb un PLC integrat.
- Emmagatzematge de milers de programes de peces.
- Resolució de pantalla tàctil a color de 7" 800x480
- Disc de silici de 128 MB.
- 2 entrades analògiques, resolució de 12 bits.
- 16 entrades digitals (24Vdc).
- 16 sortides digitals (24 Vcc, 0,7 A màx.) Protegides contra sobrecàrregues i curtcircuits.
- 1 port sèrie RS232
- 1 port CAN amb 9 contactes SubD F connector.
- Font d'alimentació 24Vdc.
- 1 port USB.
- 1 port Ethernet que permet la connexió de forma remota, a distància.
Dimensions de la màquina Cisalla Hidràulica C3006 CNC
Dimensions de la màquina: 3880x2460x1820 mm.
Pes: 7500 kg.
Codi Aranzelari: 84623300
Altres característiques:
- La màquina s'envia completament muntada.
Característiques de l'embalatge Cisalla Hidràulica C3006 CNC
Nº Paquets: 1.
Ample: 3900 mm.
Fons: 1900 mm.
Alt: 1900 mm.
Volum: 14,1m3
Pes Net: 7500 Kg.
Pes Brut: 7511 Kg.
Codi Aranzelari: 84623300
Altres característiques:
- La màquina s'envia completament muntada.
- Embalatge amb film retràctil.
- Opcional: Embalatge complet de fusta NIMF15.
Usos de la màquina Cisalla Hidràulica C3006 CNC
La Cisalla de tall vertical C3006 CNC d'última generació, permet tallar qualsevol tipus de metall d'una forma neta i exacta. El cisellat en el tall vertical és molt més precís i amb la seva conseqüent menor despesa energètica i de fulles.
