Exemples de travaux réalisés avec Plieuses hydrauliques MP3003 CNC
Plieuse hydraulique MP3003 CNC Nargesa. Longueur de pliure 3125 mm, 120 tonnes.
La presse plieuse hydraulique MP3003CNC Nargesa, port le pliage de la tôle à un niveau supérieur, apportant une efficacité et une précision qui atteignent l’excellence. Au départ, une solide base d’acier soudé, stabilisé et mécanisé, associée à un nouveau design extérieur aux lignes pures transmettant un message de robustesse. Ajoutez à cela un calcul structurel amélioré et vous transformez les nouvelles plieuses hydrauliques à contrôle numérique en éléments incontournables de l’industrie de transformation de la tôle métallique.
Grâce à leur contrôle CNC de hautes prestations, la manipulation de machines aussi ambitieuses devient facile et intuitive comme jamais auparavant. Leur interface graphique tactile en couleur, de haute résolution, et leur puissant CPU permettent une utilisation sans effort de ces plieuses des plus complexes, calculant les algorithmes sophistiqués en à peine quelques micro-secondes, pour tirer le meilleur parti de ces chefs-d’œuvre d’ingénierie.
Longueur de pliure: 3125 mm. Tonnelage: 120 Tonnes.
Tous les produits Nargesa sont conformes aux normes CE de fabrication de machines industrielles.
Nos clients disent
-

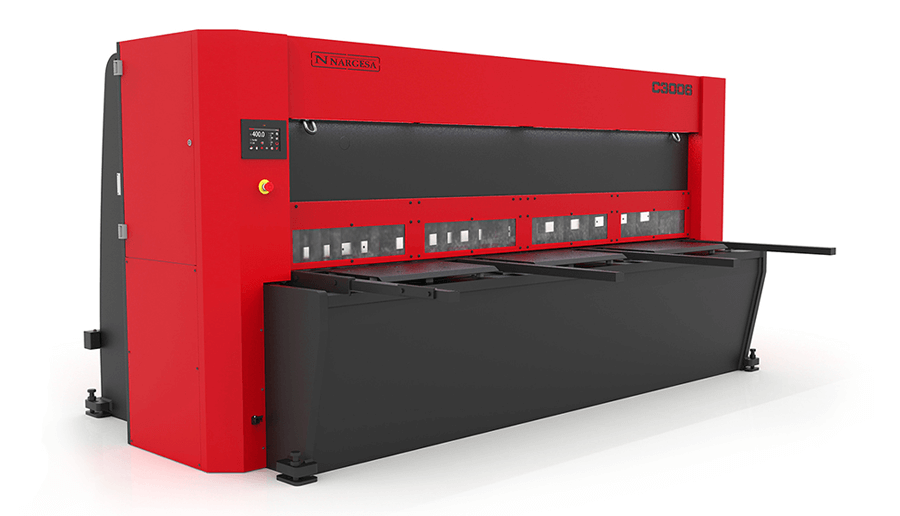

Nous avons acheté chez Nargesa en 2013, une cisaille CNC C3006, une presse plieuse MP3003 CNC, une poinçonneuse hydraulique M700, et sommes très satisfaits de la capacité et du rapport qualité/ prix de nos 3 machines. Pour compléter notre gamme de fabrication, nous avons commandé début 2014, toujours chez NARGESA, une cintreuse hydraulique MC200.
Les livraisons ont été réalisées dans les délais impartis, sans aucun problème.
Comme convenu, un technicien confirmé s’est déplacé pour la formation.
Nous pouvons à tout moment contacter Nargesa Espagne, en étant sûrs d’obtenir réponses presque instantanées à toutes nos questions.
Nous félicitons NARGESA pour la qualité de sa production, son design élégant, la grande réactivité et le professionnalisme de son service client.
— Michel Bogos - Président at S.A.S. BOGOS (France)
-

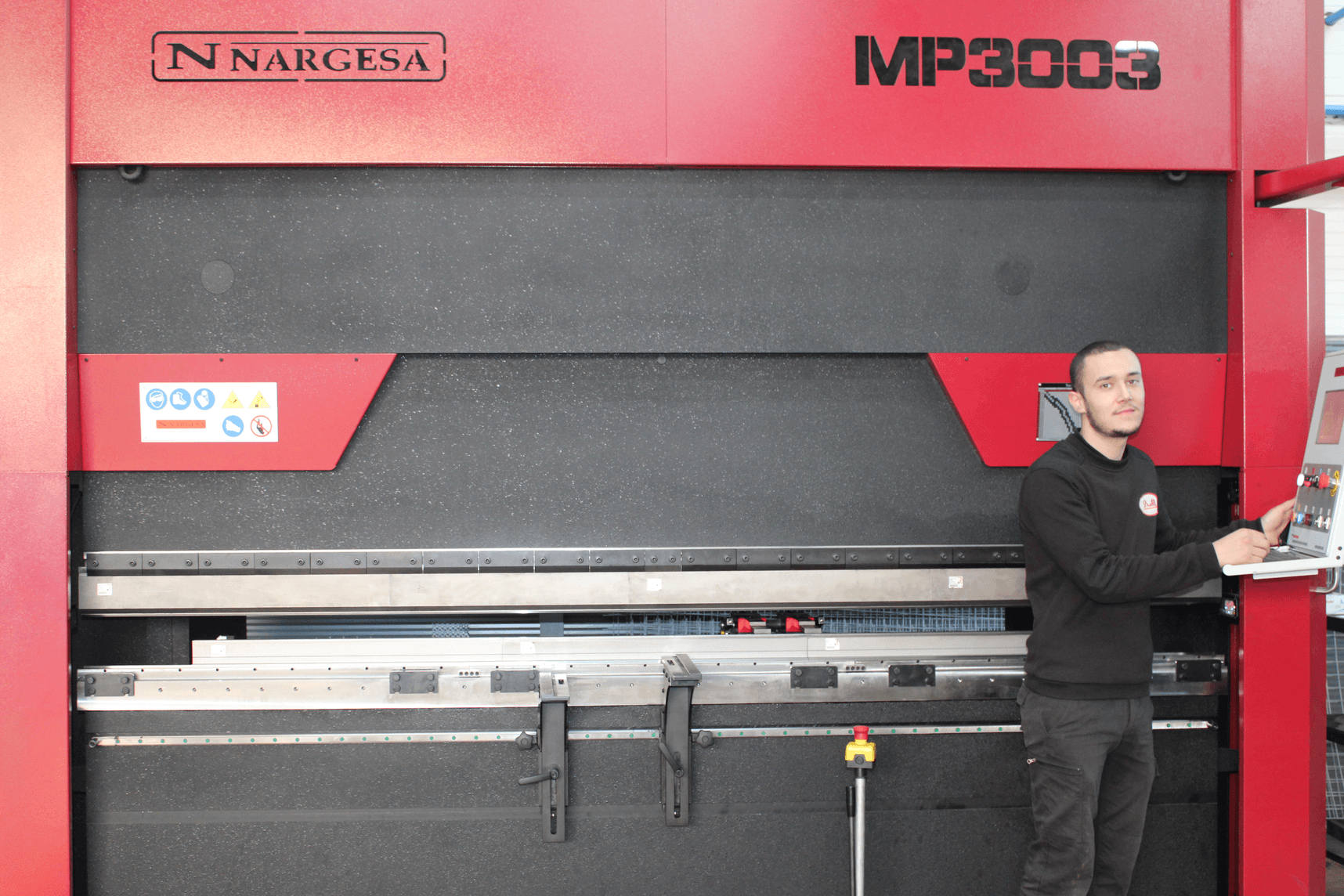

La presse plieuse MP3003CNC est très facile à utiliser.
Lorsque j'ai besoin d'aide, le technicien responsable de la marque est toujours disponible pour m'aider.
Le logiciel est très intuitif et facile à utiliser.
— Luís Silva - Technicien en structures métalliques at SPMaq (Portugal)
-

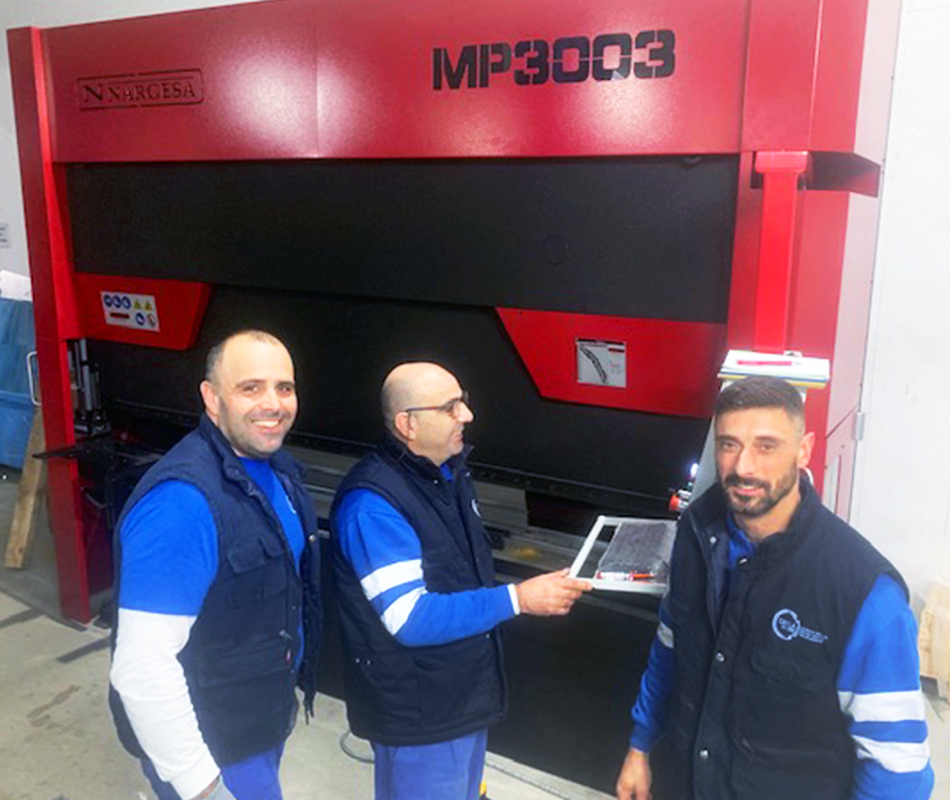

Tout d'abord, merci à l'équipe Nargesa pour cette superbe Presse plieuse hydraulique MP3003 CNC.
Lors de l'achat d'une nouvelle machine pour notre processus de production, nous avons un certain nombre de procédures que nous devons prendre en considération et évaluer les différentes solutions sur le marché. Cela dit, avec Nargesa, tout s'est très bien passé, et la communication a toujours été très claire concernant les capacités de leur machine.
Après la pré-décision d'achat de la machine, nous avons visité les locaux de Nargesa pour valider les doutes techniques et les possibilités. Au cours de ma visite, j'ai pu avoir un aperçu du professionnalisme et du dévouement du personnel dans leurs différents rôles sur la construction des machines.
L'un des aspects les plus décisifs de cet achat est le fait que Nargesa fait presque tout en interne (construction mécanique, automatisation, câblage...) ce qui permet un contrôle de la plus haute qualité de la production de leurs machines.
Dans l'ensemble, nous sommes très satisfaits de l'achat que nous avons fait avec Nargesa, nous nous attendons à les avoir comme partenaire technologique dans ce type de machines, en remerciant tout particulièrement Oscar et Artur pour toute leur coopération et leur compétence.
— Rui Capela - Chef de projet at Capela & filhos (Portugal)
-
Je suis fier de vous dire que je suis client de Nargesa depuis de nombreuses années.
J'ai acheté l'une des premières poinçonneuses MX300P et une tordeuse MT150R, qui ont probablement plus de 30 ans et qui fonctionnent toujours avec la même qualité.
Il y a trois ans, j'ai commencé un nouveau chemin professionnel, j'ai créé ma propre entreprise " A Ferrum " et j'ai décidé d'acheter d'autres machines de la même marque, une cintreuse MC150B, une autre poinçonneuse MX340G, une Plieuse hydraulique MP3003CNC et une cintreuse sans mandrin CC60 avec son arrêt. Le fait de disposer d'un équipement 100 % Nargesa pour mon atelier m'a permis d'élargir ma clientèle tout en augmentant les possibilités de prestation de services.
Je me considère comme un grand fan de Nargesa, la qualité est incontestable mais ce qui m'attire le plus, c'est leur proximité et leur ouverture. Ils grandissent de plus en plus en tant qu'entreprise, mais ils restent une entreprise familiale, proche, avec des valeurs et à l'écoute de tous leurs clients. Rapides à réagir, il est incroyable de voir à quel point ils s'efforcent de prendre soin des moindres détails dans leur travail quotidien, ce qui les rapproche vraiment de leurs clients. Il m'est difficile de trouver une entreprise aux caractéristiques similaires qui prenne soin non seulement de ses clients, mais aussi de son personnel depuis si longtemps.
Il y a quelques jours, lors d'une de mes nombreuses visites, je leur ai dit en plaisantant que je me ferais tatouer le nom de Nargesa sur le bras ! Hehehehe
C'est clair, c'est 100% Nargesa !
— Jonathan Jiménez - Propriétaire at A FERRUM (Espagne)
-
Pour moderniser notre entreprise, nous avons décidé de choisir Prada Nargesa. Nous avons eu l'occasion de visiter leurs installations, leur processus de fabrication, toutes les machines de leur catalogue... Excellente expérience ! Finalement, nous avons acheté leurs Plieuses Hydrauliques MP3003CNC et leur Cisaille Guillotine Hydraulique C3006CNC Nargesa. La vérité est que nous avons été conquis par la facilité d'utilisation de leurs machines et la facilité de communication avec l'entreprise elle-même.
— Mathieu Ferronerie Barrier - Gerente at Ferronerie Barrier (France)
Caractéristiques techniques
ÉQUIPEMENT STANDARD INCLUS
- Contrôle automatique de l’axe vertical de pliage (Axe Y).
- Butée postérieure équipée de guides de circulation à billes BOSCH REXROTH, contrôle automatique au moyen d’un servomoteur ESA de l’axe horizontal (Axe X), contrôle manuel de l’axe vertical (Axe R) et contrôle manuel de l’axe transversal (Axe Z) avec ajustement de parallélisme et de courbure.
- Axe vertical de la butée (Axe R) motorisé, contrôlé au moyen du servomoteur ESA. (Accessoire en option non inclus avec la machine) Plus d'information dans ACCESSOIRES EN OPTION en bas de page.
- Système de blocage du poinçon de type Promecam avec brides segmentées.
- Système Euro Promecam avec rail de guidage pour la matrice.
- Poinçon de type Promecam référence PS.135.85.R08 trempé par induction dans les zones de travail et rectifié. Plus d'information dans ACCESSOIRES DE SÉRIE en bas de page.
- Matrice de type Promecam référence M.460.R trempée par induction dans les zones de travail et rectifiée. Plus d'information dans ACCESSOIRES DE SÉRIE en bas de page.
- Contrôle numérique ESA référence S630.
- Contrôle de pression électronique adaptable.
- Compensateur électronique de flexion du châssis.
- Codeur optique de haute précision GIVI MESURE de 0.005mm de résolution.
- Groupe hydraulique avec vannes de 24 Vdc redondant et de sécurité avec indication optique et manométrique.
- Compensateur électronique de la température de l’huile hydraulique.
- Bras coulissants frontaux le long de guide linéaire de circulation à billes pour un meilleur appui de la tôle.
- Portes latérales avec contrôle électronique de sécurité.
- Système de barrière laser de haute fréquence à l’abri de sources externes de lumière.
- Système de muting électronique paramétrable par logiciel.
- Barre de lumière LED directionnelle pour l’illumination de la zone de pliage.
- Connectivité LAN à travers Ethernet 10/100 Mbit.
- Ports USB 2.0 et VGA pour actualisations, backup et périfériques.
- Interface graphique tactile en couleur de 10’’ et haute résolution, multilingue (plus de 20 langues).
- Logiciel basique installé dans le contrôle CNC avec un catalogue complet de poinçons en mode numérique, extensible avec des modules de logiciel additionnaux.
- Modules de logiciel avec simulateur de pliage et optimiseur CNC pour générer des graphiques 2D du programme de pliage avec la séquence la plus efficace. À installer sur le contrôle CNC de base. (Accessoire en option non inclus avec la machine) Plus d'information dans ACCESSOIRES EN OPTION en bas de page.
- Logiciel de PC complet pour Windows avec simulateur de pliage et optimisateur CNC pour programmation graphique 2D de la séquence de pliage, avec un catalogue complet de poinçons et matrices Promecam.
Caractéristiques techniques
- Vitesse de travail du poinçon: 6,7 mm/s.
- Vitesse de retour du poinçon: 43,4 mm/s.
- Vitesse de descente du poinçon: 26,8 mm/s.
- Course maximale du poinçon: 160 mm.
- Longueur de pliure entre montants: 2700 mm.
- Longueur de pliure totale: 3125 mm.
- Course de la butée arrière: 600 mm.
- Profondeur du col de cygne: 320 mm.
- Puissance du moteur: 9,5 KW / 12 CV (HP).
- Tension 3 phases: 230 / 400 V.
- Puissance hydraulique: 120 Tn.
La machine est envoyée complètement montée.
Tous nos produits sont fabriqués dans nos installations en Espagne. Les composants hydrauliques et électroniques sont complètement standards et des meilleures marques de premier ordre européen, avec service technique dans le monde entier: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...
Contrôle numérique ESA S630
- Simulateur et optimiseur de PC pour l’identification et la programmation graphique 2D et 3D de la plus rapide et la plus fiable séquence de pliage.
- Simulateur et optimiseur CNC pour l’identification et la programmation graphique 2D de la plus rapide et la plus fiable séquence de pliage (on option).
- Exploreur d’archives de programme et d’outils en temps réel.
- Système d’auto-diagnostic local et à distance.
- Multilingue.
Accessoires en option pour Plieuses hydrauliques MP3003 CNC
Graphiques et calcul pliage CNC
Simulateur et optimiseur CNC pour l’identification et la programmation graphique 2D de la plus rapide et la plus fiable séquence de pliage. Le client peut intégrer le logiciel optionnel dans la presse plieuse CNC quand il fait l'achat ou plus tard. L'installation du logiciel peut être effectuée à distance par des techniciens Nargesa.
Axe R
Vous pouvez inclure l'axe R dans la Presse plieuse Nargesa quant vous procéder à l'achat ou aprés. Cet Axe possède un système de communication Canopen permettant de l’installer rapidement et simplement à la machine. L’opérateur ne devra plus que le brancher au moteur de l’Axe X et les techniciens de Nargesa configurent le CNC à distance.
- Grande vitesse de recherche de mesure: 130 mm/seg
- Guides linéaires de recirculation de boules de haute précision
- Servomoteur: 1 Nm a 5000 rpm.
- Course du l’axe R: 150 mm.
- Précision mécanique: 0,05 mm.
Axe Z1-Z2
L’axe Z1-Z2 nous permet d’optimiser le temps de préparation de la machine. Le CNC optimise la position des butées Z1 et Z2 en fonction des dimensions de la pièce et de la position des outils.
Le parallélisme des aiguilles de la butée avec la lame de la plieuse s'adapte automatiquement au moyen de micromètres pour garantir une précision maximale.
- Recherche de mesure haute vitesse: 400 mm/sec
- Guides linéaires pour la recirculation de billes de haute précision
- Servomoteurs de 1 Nm à 5000 tr/min.
- Axe de course Z1, Z2: 2600 mm.
- Précision mécanique: 0,05 mm.
* En cas d’acquisition de cette option, la machine sera livrée avec la CNC ESA 640,
* Cette option est disponible uniquement si vous avez choisi les accessoires suivants: Axe R et graphiques et calcul de pliage CNC
Poinçon Plieuse Promecam PS.135.85.R08
Traitement à induction dans les zones de travail et du rectifié
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam PU.85.35.R08
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionado: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Fraccionado: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.95.35.R5
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam PK.95.85.R3
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.97.85.R08
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.116.35.R08
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560-710 N/mm2
DURETÉ: 54-60 HRC
LONGUEUR:
835 mm.
415 mm.
795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.116.35.R15
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.120.35.R08
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.120.35.R15
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.120.35.R3
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: 42CRM04
RÉSISTANCE MECANIQUE: 900 - 1150 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.120.85.R1
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: 42CRM04
RÉSISTANCE MECANIQUE: 900 - 1150 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.130.85.R025
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: 42CRM04
RÉSISTANCE MECANIQUE: 900 - 1150 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam PK.135.85.R08
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Poinçon plieuse Promecam P.135.85.R08
Traité par induction dans les zones de travail.
TYPE MATÉRIEL: 42CRM04
RÉSISTANCE MECANIQUE: 900 - 1150 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Matrice Presse Plieuse Promecam M.460.R
Traitement à induction dans les zones de travail et du rectifié.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR :
- 835 mm.
- 415 mm.
- 795 mm. Fractionné : 100, 250, 20, 25, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fractionnement : 100, 370, 10, 15, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M.460.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M.490
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M.490.70
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.06.35
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.06.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam TR80.06.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.06.85
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.08.35
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.08.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam TR80.08.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.08.85
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.10.35
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.10.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam TR80.10.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.10.85
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.12.35
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.12.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam TR80.12.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.12.85
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.16.35
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.16.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.16.85
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.20.35
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.20.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.20.85
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.25.35
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.25.60
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam T80.25.85
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M75.85.63
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M80.45.32
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M80.45.40
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M80.45.50
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M80.85.80
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M86.60.63
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M95.80.100
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam MK103.80.125
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M103.80.125
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M110.60.80
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam MK130.80.160
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M130.80.160
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam M195.70.200
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: 42CRM04
RÉSISTANCE MECANIQUE: 900 - 1150 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
- 795 mm. Sectionnée: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Sectionnée: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matrice presse plieuse Promecam S101.35.06
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
Matrice presse plieuse Promecam S101.35.08
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
Matrice presse plieuse Promecam S101.35.10
Traitée par induction dans les zones de travail.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
- 835 mm.
- 415 mm.
Porta-matrices presse plieuse C1050/RS
Traitée par induction dans les zones de travail.
TYPE DE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
LONGUEUR:
1050 mm.
520 mm.
Accessoires inclus pour Plieuses hydrauliques MP3003 CNC
POINÇON PLIEUSE PROMECAM PS.135.85.R08 (en série)
Les modèles de presses plieuses Nargesa sont équipées de série avec le poinçon PS.135.85.R08. Traitement à induction dans les zones de travail et du rectifié
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
MATRICE PRESSE PLIEUSE PROMECAM M.460.R (en série)
Les modèles de presses plieuses Nargesa sont équipées de série avec la matrice M.460.R. Traitement à induction dans les zones de travail et du rectifié.
TYPE MATÉRIEL: C45
RÉSISTANCE MECANIQUE: 560 - 710 N/mm2
DURETÉ: 54 - 60 HRC
Software pour pc et CNC
Les plieuses Hydrauliques Nargesa arrivent avec un logiciel complet pour la installation sur PC et avec le logiciel de base installé sur le CNC.
- Simulateur et optimiseur de PC pour l’identification et la programmation graphique 2D et 3D de la plus rapide et la plus fiable séquence de pliage.
- Exploreur d’archives de programme et d’outils en temps réel.
- Système d’auto-diagnostic local et à distance.
- Multilingue.
Téléchargement (4.26 Mo)
Téléchargement (511.96 Ko)
Téléchargement (22.64 Mo)
+ Infos pour Plieuses hydrauliques MP3003 CNC
Caractéristiques techniques de l’Axe X
- Grande vitesse de recherche de mesure: 565 mm/seg.
- Guides linéaires de recirculation de boules de haute précision.
- Aiguilles coulissant sur des guides linéaires de recirculation de boules.
- Servomoteur de 1 Nm à 5000 rpm.
- Course du butoir: 600 mm.
- Précision mécanique: 0,05 mm.
Caractéristiques techniques de l’Axe R (on option)*
- Grande vitesse de recherche de mesure: 130 mm/seg.
- Guides linéaires de recirculation de boules de haute précision.
- Servomoteur de 1 Nm à 5000 rpm.
- Course du Axe R: 150 mm.
- Précision mécanique: 0,05 mm.
* L'Axe R n’est pas fourni de série avec la machine. Le client peut l’inclure au moment de son achat ou postérieurement. Cet Axe possède un système de communication Canopen permettant de l’installer rapidement et simplement à la machine. L’opérateur ne devra plus que le brancher au moteur de l’Axe X et les techniciens de Nargesa configurent le CNC à distance.
Dimensions de la machine Plieuses hydrauliques MP3003 CNC
Dimensions de la machine: 3720x1930x2810 mm.
Poids: 9100 Kg.
Code de la taxe à l'importation: 84622300
Autres caractéristiques:
- La machine est envoyée complètement montée.
Caractéristiques de l'emballage Plieuses hydrauliques MP3003 CNC
Nº Colis: 1.
Largeur: 3720 mm.
Profondeur: 1630 mm.
Hauteur: 2810 mm.
Volume: 17 m3
Poids Net: 9100 Kg.
Poids Brut: 9150 Kg.
Code de la taxe à l'importation: 84622300
Autres caractéristiques:
- La machine est envoyée complètement montée.
- Emballage sous film plastic.
- En option: Emballage complètement en bois NIMF15.
Utilisations de la machine Plieuses hydrauliques MP3003 CNC
La presse plieurse hydraulique MP3003 CNC de dernière génération permet de plier n'importe quel métal de manière précise. Il est conçu pour que la machine s’auto-programme. Il suffit que l’opérateur introduise les dimensions de la pièce à réaliser et le CNC placera les axes dans la bonne position et opérera les séquences correctes pour un pliage optimal de la pièce.
