Ejemplos de trabajo realizados con Torsionadora de Forja MT500A
La Torsionadora Nargesa MT500A automática, con programador de piezas, fabrica todo tipo de de piezas para la forja ornamental, barrotes, volutas etc... Capacidad máxima de torsionado: cuadrado 40 mm, doblado máximo: cuadradillo 25 mm.

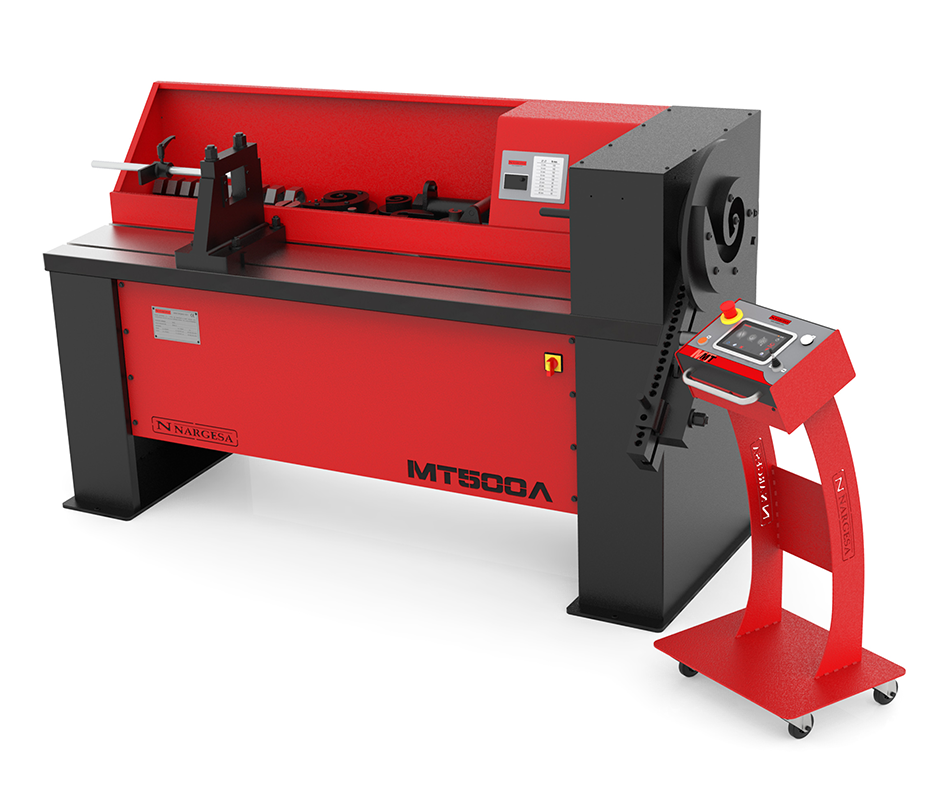

Torsionadora automática MT 500A NARGESA. Patentada por Prada Nargesa desde hace unos años nos convierte en punteros en la fabricación de este tipo de máquinas. Está fabricada en un monobloque de acero soldado y mecanizado. Pensada para trabajar el hierro en frío. Ideal para fabricar todo tipo de piezas para la forja ornamental, barrotes, volutas etc... Utilizadas en: Rejas para las ventanas, barandales, mesas, sillas, puertas, ventanas, cercas ... Realizando una infinidad de figuras diferentes en perfiles cuadrados, redondos, tubulares, cabilla, pasamano, solera...
Nuestros clientes opinan
-
Compramos una máquina Torsionadora de metal de Prada Nargesa, S.L. en 2011.
Estamos muy contentos con el precio cotizado y la máquina se entregó en 2 semanas.
Recomendamos encarecidamente Nargesa a cualquier persona en el negocio de fabricación de metal, su servicio es insuperable.
— Rob Warren - Gerente at Premier Gate Automation LTD. (Reino Unido)
-
Las máquinas que compramos con usted están funcionando muy bien. Estamos satisfechos con los resultados.
Buena continuación.
Ya ha pasado un año desde que tenemos la curvadora MC400 y la torsionadora MT500, son fáciles de manejar y muy resistentes
Nuestros clientes están satisfechos con el trabajo, se lo agradecemos a Nargesa.
— Yao Sylvain Kouakou - at Marceau-Gilis de Cumont Jean Louis Victo (Côte d’Ivoire)
Características técnicas
Método de trabajo mediante la torsión y la flexión en FRÍO.
Máquina apta para pequeñas, medianas y grandes producciones.
Transmisión segura y fiable mediante un motoreductor de piñones planos templados, consiguiendo un gran rendimiento y mínimo mantenimiento.
Perfecta para realizar todo tipo de piezas ornamentales estándar e imprescindible para realizar diseños propios mucho más cotizados en el mercado. Las piezas a medida demandadas por arquitectos, técnicos y clientes finales, la convierten en una herramienta imprescindible en un taller de herrería.
Dispone de dos sitios de trabajo, uno de torsionado y otro de doblado sin límite de cuello. Es decir puede realizar piezas de grandes dimensiones a diferencia del resto de torsionadoras del mercado.
Para realizar este tipo de trabajos especiales, Nargesa suministra bajo pedido los útiles o proporciona los discos de acople para que el mismo cliente pueda realizar sus propios diseños.
La torsionadora Nargesa MT500A viene de serie con un kit de utillajes predeterminados con los cuales podrá realizar infinidad de piezas: Torsionados, volutas, doblados, curvados, ganchos, eslabones... (Más información en ACCESORIOS DE SERIE a pie de página).
También hay la posibilidad de adquirir utillajes opcionales: Pecho paloma, barandilla inglesa, anillas de radio fijo, piñas decorativas... (Más información en ACCESORIOS OPCIONALES a pie de página).
Capacidad máxima de torsionado 40 mm o 1 3/8" pulgadas.
Capacidad máxima de doblado 25 mm o 1" pulgadas.
Capacidad máxima de torsionado y doblado en solera, planchuela o pasamano de 50x10 mm o 2"x 3/8" pulgadas.
Posibilidad de adquirir los utillajes o matrices de la máquina en mm o en pulgadas.
Longitud máxima de torsionado seguido 1.620 mm.
Potencia del Motor: 4Kw / 5,5 Cv. (Hp).
Programador CNC para realizar altas producciones.
Tensión a 3 fases: 230/400 V.
Velocidad de rotación ajustable de 0 a 10 r.p.m.
Bancada inferior paletizada para poder transportar fácilmente la máquina al lugar de trabajo o almacenar.
La máquina se envía completamente montada.
Embalaje con palet de madera en NIMF 15 fumigado y caja de cartón de 3 capas apta para el transporte marítimo.
Opcional embalaje completo de madera NIMF15.
Su robustez, versatilidad, programador de control, productividad y fácil uso la convierten en una de las mejores máquinas para un taller de herrería.
Todos nuestros productos están fabricados en nuestras instalaciones en España. Los componentes hidráulicos y electrónicos son completamente estándar y de las mejores marcas de primer orden Europeo, con servicio técnico en todo el mundo: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...
Panel de control MT500A
El panel eléctrico de la torsionadora MT500A , se caracteriza por su sencillez y fácil manejo. Gran capacidad de producción. Permite programar el punto de inicio y el punto final de la pieza a fabricar.
Fácil uso.
Pantalla digital.
Teclado táctil.
Contador de piezas.
Desclave automático.
Capacidad para 8 memorias distintas.
Panel de control independiente de la máquina.
Accesorios opcionales para Torsionadora de Forja MT500A
Matriz pecho paloma diam. 225mm MT500A
Matriz de acero para realizar el Pecho o Buche Paloma, muy utilizado en balcones y ventanas.
REF: 140-01-03-00003
DIÁMETRO INTERNO: 225mm.
CAPACIDAD Max: Redondo o cuadrado de 16mm.
PESO: 12 Kg.
Utillaje Opcional.
Anillas radio fijo diam. int. 96,100,110mm MT500A
Matriz de acero para realizar doblados en redondo y cuadrado, llamada barandilla Inglesa.
REF: 140-01-03-00005
DIÁMETRO INTERNO: 96,100,110mm
CAPACIDAD Max: Redondo o cuadrado de 16mm.
PESO: 10 Kg.
Matriz Opcional.
Matriz volutas al canto MT500A
Matriz de acero templado para realizar volutas o espirales al canto para darle un aspecto diferente, muy utilizado en determinados países.
REF: 140-01-03-00006
CAPACIDAD Max: Redondo o cuadrado de 25mm.
PESO: 0,400 kg.
Utillaje Opcional.
Utillaje de piñas MT500A
Utillaje para realizar piñas de todo tipo en diferentes medidas de cuadrado o redondo.
REF: 140-01-03-00012
CAPACIDAD MAX: 4 cuadrados o redondos de 12 mm.
PESO: 55Kg.
Utillaje disponible para cuadrado en milímetros y en pulgadas
Utillaje Opcional
Descargar (1.51 MB)
Descargar (1.51 MB)
Matriz volutas ovaladas
Matriz de acero para realizar volutas ovaladas para todo tipo de barandillas.
UNIDADES POR MATRIZ: 2
REF: 140-01-03-00004
DIÁMETRO EXTERIOR: 240x190mm.
CAPACIDAD Max: Redondo o cuadrado de 16mm.
PESO: 11 Kg.
Utillaje Opcional.
Curva de radio fijo en tubo
Matriz de acero para realizar curvas en tubo de radio fijo y ajustable a diferentes grados.
REF: 140-01-03-00002
DIÀMETRO MÁXIMO TUBO: 40mm
ESPESOR MÍNIMO TUBO: 3mm
RADIO DE LA PIEZA: 3x diámetro del tubo.
GRADOS: Max. 180 grados.
PESO: De 15 a 35 Kg.
Utillaje Opcional.
Matriz rabo de cerdo
Matriz de acero para realizar el doblado llamado comúnmente rabo de cerdo, muy utilizado en balcones, barandillas, y muchas utilidades ornamentales.
PIEZAS POR MATRIZ: 7
REF: 140-01-03-00001
RABO DE CERDO: A derechas, izquierdas y doble.
CAPACIDAD Max: Redondo de 16mm.
PESO: 35 kg.
Utillaje Opcional.
Accesorios incluidos para Torsionadora de Forja MT500A
Matriz de anillas de 80mm. MT500A
REF: 130-01-03-00010
DIÁMETRO INTERNO ANILLA: 80mm.
CAPACIDAD Max: redondo o cuadrado 16mm.
La espiral, se corta y se obtienen varios aros para poner entre los barrotes.
Utillaje de serie.
Matriz de tetones MT500A
Matriz de Microfusión templada para realizar todo tipo de doblados ganchos, eslabones, cadena etc...
REF: 130-01-03-00165
CAPACIDAD Max: redondo o cuadrado 20mm.*
Pletina de 50x10mm
Dobla todo tipo de materiales.
* Para otros diámetros consulte con el fabricante
Utillaje de serie.
Matriz de doblar solera MT500A
Matriz de acero templado para realizar doblados en solera, pasamano o planchuela de todo tipo.
REF: 140-01-03-00011
CAPACIDAD Max: Pletina de 50x10mm.
Doblado con mínimo radio exterior.
PESO: 3,1 Kg.
Utillaje de serie.
Matriz espiral diam. 120mm MT500A
Matriz de acero templado F1140 para realizar la segunda operación de la espiral en solera, cuadrado o redondo max. de 10mm de espesor.
REF: 120-01-03-00117
DIÁMETRO EXTERNO VOLUTA: 120mm.
CAPACIDAD Max: 40x8mm
Utillaje o Matriz de serie.
Matriz espiral diam. 220mm MT500A
REF: 130-01-03-00172
DIÁMETRO EXTERNO VOLUTA: 220mm.
CAPACIDAD Max: 40x10mm Max: 16mm.
Utillaje o Matriz de serie.
Matriz espiral diam. 450mm
Matriz de acero F1140 para realizar la segunda operación de la espiral en solera, cuadrado o redondo max. de 25mm de espesor.
REF:130-01-03-00171
DIÁMETRO EXTERNO VOLUTA: 450mm.
CAPACIDAD Max: 50x10mm Max: 25mm.
Matriz inicio espiral diam. 100mm MT500A
REF: 120-01-03-00116
DIÁMETRO EXTERNO VOLUTA: 100mm.
CAPACIDAD Max: 40x10mm Max: 16mm.
Matriz de serie
Matriz inicio espiral diam. 180mm
Matriz de acero templado F1140 para realizar el inicio de la espiral en solera, cuadrado o redondo max. de 25mm de espesor.
REF:120-01-03-000153
DIÁMETRO EXTERNO VOLUTA: 180mm.
CAPACIDAD Max: 50x10mm Max: 25mm.
Matriz inicio espiral diam. 80mm MT500A
Matriz de acero templado F1140 para realizar el inicio de la espiral en solera, cuadrado o redondo max. de 10mm de espesor.
REF: 120-01-03-00115
DIÁMETRO EXTERNO VOLUTA: 80mm.
CAPACIDAD Max: 40x8mm
Utillaje de serie.
Matriz para torsionar cuadrado 12 y 35mm o 1/4" y 1 1/2" pulgada Whitwort
Matriz de acero templado F1140 para realizar el torsionado en cuadradillo de 12x12mm y 35x35mm o 1/4x1/4" y 1 1/2"x1 1/2" Pulgadas Whitwort, en acero al carbono convencional.
UNIDADES POR MÁQUINA: 2
REF: 120-01-03-00123 -----------(12x12mm y 35x35mm)
REF: 125-01-03-00100 -----------(1/4x1/4" y 1 1/2"x1 1/2" Pulgadas Whitwort)
Utillaje de serie
Matriz para torsionar cuadrado 14 y 30mm o 3/8" y 1 1/4" pulgada Whitwort
UNIDADES POR MÁQUINA: 2
Matriz para torsionar cuadrado 16 y 25mm o 1" y 1/2" pulgada Whitwort
UNIDADES POR MÁQUINA: 2
REF: 120-01-03-00125 -----------(16x16mm y 25x25mm) REF: 125-01-03-00102 -----------(1"x1" y 1/2"x1/2" Pulgadas Whitwort).
Utillaje de serie.
Matriz para torsionar cuadrado 18 y 20mm o 3/4" y 5/8" pulgada Whitwort
REF: 120-01-03-00127 -----------(18x18mm y 20x20mm)
REF: 125-01-03-00103 -----------(3/4x3/4" y 5/8x5/8" Pulgadas Whitwort)
Utillaje de serie.
Matriz para torsionar cuadrado 40mm y solera de 50x10 mm o 1 3/4" y 2"x3/8"pulgada Whitwort
UNIDADES POR MÁQUINA: 2
REF: 120-01-03-00126 -----------(40x40mm y 50x10mm)
REF: 125-01-03-00104 -----------(1 3/4"x1 3/4" y 2"x3/8"Pulgadas Whitwort)
Utillaje de serie.
+ Info para Torsionadora de Forja MT500A
El utillaje de piñas Nagesa, se puede montar en cualquiera de nuestras torsionadoras MT150A o MT500A.
Se colocan cuatro cuadradillos soldados por los extremos en el utillaje. Se entorcha hacia un lado y después al lado inverso. En este momento el utillaje tracciona la pieza y la contrae, dejando un acabado perfecto. Dependiendo de la cantidad de vueltas la pieza tiene una forma u otra.
Utillaje disponible para cuadrado en milímetros y en pulgadas
Utillaje Opcional
Dimensiones de la máquina Torsionadora de Forja MT500A
Dimensiones de la máquina: 2200x 800x1270 mm.
Peso: 1350 Kg.
Código Arancelario: 84622900
Otras características:
- Bancada paletizada para transportar fácilmente la máquina al lugar de trabajo o almacenar.
- La máquina se envía completamente montada.
Características del embalaje Torsionadora de Forja MT500A
Nº Bultos: 1.
Ancho: 2200 mm.
Fondo: 1000 mm.
Alto: 1480 mm.
Volumen: 3,25 m3
Peso Neto: 1350 Kg.
Peso Bruto: 1450 Kg.
Código Arancelario: 84622900
Otras características:
- Bancada paletizada para transportar fácilmente la máquina al lugar de trabajo o almacenar.
- La máquina se envía completamente montada.
- Embalaje con palet de madera NIMF15 y caja de cartón de 3 capas apta para el transporte marítimo.
- Opcional: Embalaje completo de madera NIMF15.
Usos de la máquina Torsionadora de Forja MT500A
La Torsionadora de forja Nargesa MT500A automática fabrica todo tipo de de piezas para la forja ornamental, barrotes, volutas etc... Utilizadas en: Rejas para las ventanas, barandales, mesas, sillas, puertas, ventanas, cercas ... Realizando una infinidad de figuras diferentes en perfiles cuadrados, redondos, tubulares, pasamano, solera etc.. Es la máquina ideal para grandes producciones. Se diferencia de las otras por poder trabajar en todo tipo de material y de grandes dimensiones.
