Кузнечный станок для скручивания MT500A


Автоматический станок для скручивания МТ500А Nargesa с независимой панелью управления, выполняет все виды деталей для  художественной ковки, балясины, завитки и так далее… Максимальная возможность скручивания квадратного прутка: 40 мм, максимальная возможность гибки квадратного прутка: 25 мм.

Автоматический станок для холодной ковки МТ500А Nargesa был запатентован компанией Prada Nargesa несколько лет назад, что позволяет нам оставаться ведущей компанией в производстве такого вида оборудования. Станок сделан в виде цельносварного механизированного стального моноблока.  Он был задуман для холодной обработки металла.
Данный станок идеально подходит для художественной ковки, балясин, завитков и.т.д….
Также используется для производства решеток, перил, столов, стульев, дверей, заборов, окон и т.д...  на станке можно создавать множество различных форм  на заготовках профиля круглого, квадратного и цилиндрического сечения, а также на плоских заготовках.





Технические характеристики

Станок предназначен для сгибания и скручивания методом ХОЛОДНОЙ ковки.

Станок подходит для малых, средних и крупных производств.

Высокая производительность и минимальное сервисное обслуживание обеспечивает  надежная и безопасная передача, благодаря использованию закалённых плоских зубчатых валиков.

Его отличают безопасная и надёжная коробка передач мотора-редуктора с закалёнными плоскими зубчатыми валиками, а также прекрасные эксплуатационные качества и небольшие затраты на содержание и техническое обслуживание.

Станок для скручивания идеально подходит для выполнения стандартной художественной ковки, а также необходим для работ по индивидуальным эскизам и проектам, что больше востребовано на рынке.

Изготавливаемые детали по заказу архитекторов, техников и конечных пользователей продукции делают станок незаменимым инструментом в работе кузнечных мастерских.

У станка две рабочие площадки: одна для скручивания, другая для гибки, без ограничений размеров шейки матрицы. Имеется ввиду, что в отличие от других станков, вы можете работать с большими размерами.

В случае необходимости работы с подобными деталями, Nargesa предоставит по запросу подходящие диски, так, чтобы клиент мог изготавливать изделия по собственному дизайну.

Станок Nargesa оснащён набором инструментов, с помощью которых можно изготавливать витые изделия, спирали, крюки, цепи...  (больше информации о СТАНДАРТНОМ оборудовании внизу страницы).

Мы также предлагаем приобрести дополнительное оборудование: «французский балкон», стальная матрица для круглых и квадратных изгибов,плоские кольца, декоративные корзинки… (больше информации о СТАНДАРТНОМ оборудовании внизу страницы).

Максимальный объем при скручивании: 40 мм или 1 3/8" дюймов.
Максимальный объем при сгибании: 25 мм или  1" дюймов.
Максимальный объём при скручивании и гибки плоской заготовки 50x10мм или 2"x 3/8" дюймов.
Возможность приобретения оборудования для станка в мм или в дюймах.
Максимальная непрерывная длина скручивания: 1.620 мм.
Мощность привода: 4 Квт.
ЧПУ
Напряжение: 3х-фазное 230/400 Вт.
Регулируемая скорость вращения от 0 до 10 об. в мин..

Нижний поддон для легкой транспортировки станка на рабочее место или хранения.

Станок транспортируется полностью собранным.

Упаковка с поддоном из обработанной древесины ISPM15  и 3х-слойного картона, что удобно при морских перевозках.

Опция: упаковка из обработанной по стандарту ISPM 15 древесины.

Надежность станка, универсальность, программное устройство, высокая производительность  и простота в управлении делает данный станок незаменимым для  кузнечных мастерских.

Все наши станки производятся на наших предприятиях в Испании. Гидравлика и электроника стандартные и производятся ведущими европейскими брендами -  Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato и т.д., с сервисными центрами по всему миру.



Примеры работ, выполненных с Кузнечный станок для скручивания MT500A




Панель управления MT500A

Панель управления станка для формовки завитков МТ500А отличается простотой в обращении. Благодаря высокой производительности, мы можем запрограммировать начальную и конечную точку детали.


Легкость в использовании.
Цифровой дисплей.
Сенсорная панель.
Счетчик деталей.

Автоматическое разъединение деталей.
Объём памяти - до 8.
Независимая панель управления.


Дополнительные аксессуары для Кузнечный станок для скручивания MT500A



Матрица "французский балкон" диаметр 225 мм MT500A


Инструмент для создания "французского балкона", применяется для создания балконов и окон.
Ref: 140-01-03-00003
Внутренний диаметр: 225мм.
Максимальный объем: 16мм круг или полоса.
Вес: 12 Кг.

Дополнительное оборудование.




Плоские кольца, внутренний диаметр 96,100,110 мм MT500A


Инструмент сделан из стали для операций по гибки на прутках квадратного или круглого сечения и называется "Стальная матрица для круглых и квадратных изгибов".

Ref: 140-01-03-00005
Внутренний диаметр: 96,100,110 мм
Максимальный объем: 16мм круг или квардат.
Вес: 10 Кг.

Дополнительное оборудование




Инструмент для скручивания концов MT500A


Инструмент сделан из закаленной стали для выполнения  различных спиралей и завитков на конце для придания различных форм изделию, что часто применяется в некоторых странах.

Ref: 140-01-03-00006
Максимальный объем: Круг или квадрат 25мм.
Вес: 0,400 Кг.

Дополнительное оборудование.




Матрица для выполнения корзинок MT500A


Инструмент для создание всех видов декоративных корзинок различных размеров на прутке квардатного или круглого сечения.

Ref: 140-01-03-00012
Максимальный объем: 4 пруток квадратного или круглого сечения 12 мм
Вес: 55 Кг.

Дополнительное оборудование.
Матрица для выполнения корзинок MT500A
Скачать (300.21 КБ)




Инструмент для овального скручивания MT500A


Инструмент сделан из стали и позволяет выполнять овальные скручивания.

Количество: 2
Ref: 140-01-03-00004
Внешний диаметр: 240x190 мм
Максимальный объем: 16 мм квадрат или круг
Вес: 11 Кг.


Дополнительное оборудование.




Гибка трубы с фиксированным радиусом MT500A


Инструмент сделан из стали и предназначен для гибки с регулируемым радиусом гиба и разным градусом.

Ref: 140-01-03-00002
Максимальный диаметр трубы: 40мм
Минимальная толщина трубы: 3мм
Радиус частей: 3 диаметрам трубы.
Градусы: Макс. 180º
Вес: от 15 до 35 Кг.

Дополнительное оборудование.





Матрица для создания петли из прутка


Инструмент для создания петли из прутка с ровными концами. Данная деталь часто используется при создании декоративных балконных решеток, поручней и многих других художественных элементов.

КОЛИЧЕСТВО ИНСТРУМЕНТОВ: 7
КОД: 140-01-03-00001
ПЕТЛЯ: Направо, налево и дважды
МАКСИМАЛЬНАЯ МОЩНОСТЬ: 16 мм круг
ВЕС: 35 кг

Дополнительное оборудование.




Включенные аксессуары для Кузнечный станок для скручивания MT500A



Матрица для колец 80мм MT500A


Инструмент сделан из стали F1140 для изготовления колец с внутренним диаметром 80 мм, либо для круга или квадрата.

Ref: 130-01-03-00010
Внутренний диаметр кольца: 80 мм
Максимальный объем: круг или квадрат 16 мм.
Можно сделать завитки и кольца, которые являются прекрасным дополнением к оформлению балясин.

Стандартное оборудование.




Инструмент для крючков и цепей


Оснастка для гибки сделана из закаливаемой коррозионно-стойкой стали для создания крюков, цепей и так далее ...

Ref: 120-01-03-00007
Максимальный объем: квадрат или круг 20 мм.*
Плоская заготовка  50x10мм
Гнет все виды материалов

* Для других диаметров, пожалуйста, обратитесь к производителю.


Стандартное оборудование.





Инструмент для гибки плоской заготовки MT500A


Оснастка сделана из закаленной стали и предназначена для выполнения различных операций по гибке на полосе плоской заготовке, перилах и так далее….

Ref: 140-01-03-00011
Максимальный объем: плоская заготовка 50x10 мм
Возможна гибка с минимальным наружным радиусом.
Вес: 3,1 Кг.

Стандартное оборудование.

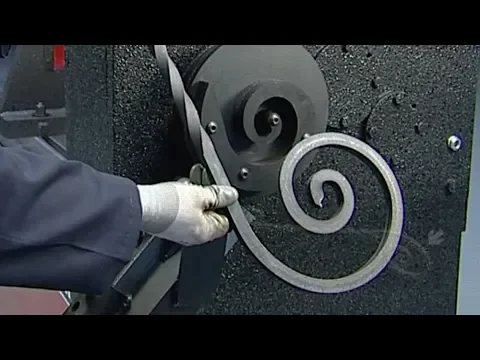

Матрица для спиралей диаметром 120мм MT500A


Инструменты сделаны из обработанной стали F1140 для выполнения дополнительной операции по созданию витка на плоской заготовке, на заготовке с квадратным или круглым сечением, с макс. толщиной 10 мм

Ref: 120-01-03-00117
Наружный диаметро спирали: 120 мм.
Максимальный объем: 40x8 мм


Стандартное оборудование





Матрица для спиралей диаметром 220мм MT500A


Инструмент сделан из обработанной стали F1140 для выполнения дополнительной операции по созданию витка на плоской заготовке, на заготовке с квадратным или круглым сечением, с макс. толщиной 16 мм

Ref: 130-01-03-00172
НАРУЖНЫЙ ДИАМЕТР СПИРАЛИ: 220 мм
МАКСИМАЛЬНЫЙ ОБЪЕМ:  40x10 мм Макс: 16мм.

Стандартное оборудование.




Матрица для спиралей диаметром 450мм MT500A


Инструмент сделан из обработанной стали F1140 для выполнения дополнительной операции по созданию витка на плоской заготовке, на заготовке с квадратным или круглым сечением, с макс. толщиной 25 мм


Ref:130-01-03-00171
НАРУЖНЫЙ ДИАМЕТР СПИРАЛИ: 450мм.
МАКСИМАЛЬНЫЙ ОБЪЕМ:  50x10мм Макс: 25 мм.

Стандартное оборудование.




Матрица для спиралей нач.диам. 100 мм MT500A


Инструмент сделан из обработанной стали F1140 для выполнения дополнительной операции по созданию витка на плоской заготовке, на заготовке с квадратным или круглым сечением, с макс. толщиной 16 мм

Ref: 120-01-03-00116
НАРУЖНЫЙ ДИАМЕТР СПИРАЛИ: 100 мм.
МАКСИМАЛЬНЫЙ ОБЪЕМ: 40x10мм Max: 16мм.

Стандартное оборудование




Матрица для спиралей нач. диам. 180 мм MT500A


Инструмент сделан из обработанной стали F1140 для выполнения дополнительной операции по созданию витка на плоской заготовке, на заготовке с квадратным или круглым сечением, с макс. толщиной 25 мм

REF:120-01-03-000153
НАРУЖНЫЙ ДИАМЕТР СПИРАЛИ: 180 мм
МАКСИМАЛЬНЫЙ ОБЪЕМ:  50x10 мм Max: 25 мм.

Стандартное оборудование.




Матрица для создания спиралей диаметром 80мм MT500A


Инструменты сделаны из обработанной стали F1140 для выполнения дополнительной операции по созданию витка на плоской заготовке, на заготовке с квадратным или круглым сечением, с макс. толщиной 10 мм.

REF: 120-01-03-00115
НАРУЖНЫЙ ДИАМЕТР: 80ММ.
МАКСИМАЛЬНЫЙ ОБЪЕМ: 40x8ММ

Стандартное оборудование.





Инструменты для завитков на прутках квадратного сечения 12х12мм и 35х35 мм или 1/4 х1/4 и 1/2х1/2 дюймов MT500A


Оснастка выполнена из закаленной стали F140 для выполнения завитков при работе с прутками квадратного сечения 12*12 и 35*35 мм или 1/4*1/4 и 1/2*1/2 дюймов, в том числе низкоуглеродистая сталь.

КОЛИЧЕСТВО: 2
REF: 120-01-03-00123 -----------(12x12мм y 35x35мм)
REF: 125-01-03-00100 -----------(1/4x1/4" y 1 1/2"x1 1/2" в том числе низкоуглеродистая сталь)

Стандартное оборудование





Инструмент для скручивания квадрата 14 и 30мм или 3/8" и 1 1/4" дюймов MT500A


Оснастка выполнена из закаленной стали F140 для выполнения скручивания при работе с прутками квадратного сечения 14*14 и 30*30 мм или 3/8*3/8 и 1 1/4*1/4 дюймов, в том числе конструкционная углеродистая сталь.


Количество: 2

REF: 120-01-03-00124 -----------(14x14мм и 30x30мм)
REF: 125-01-03-00101 -----------(3/8"x3/8" и 1 1/4"x1 1/4" дюймов)

Стандартное оборудование




Инструменты для скручивания квадрата 16 и 25мм или 1" и 1/2" дюймов MT500A


Оснастка выполнена из закаленной стали F140 для выполнения скручивания при работе с прутками квадратного сечения 16*16 и 25*25 мм или 1*1 и 1/2*1/2 дюймов, в том числе конструкционная углеродистая сталь.

КОЛИЧЕСТВО: 2
REF: 120-01-03-00125 -----------(16x16мм и 25x25мм)

REF: 125-01-03-00102 -----------(1"x1" и 1/2"x1/2" дюймов низкоуглеродистая сталь).

Стандартное оборудование




Инструмент для завитков 18 и 20мм прутка с квадратным сечением или 3/4" и 5/8" дюймов


Оснастка выполнена из закаленной стали F140 для выполнения скручивания при работе с прутками квадратного сечения 18*18 и 20*20 мм или 3/4*3/4 и 5/8*5/8 дюймов, в том числе конструкционная углеродистая сталь.



Количество: 2
REF: 120-01-03-00127 -----------(18x18мм и 20x20мм)
REF: 125-01-03-00103 -----------(3/4x3/4" и 5/8x5/8" дюймов)





Стандарное оборудование









Инструменты для завитков 40мм квадрат и полоса 50x10 мм или 1 3/4" и 2"x3/8"дюймов MT150A


Оснастка выполнена из закаленной стали F140 для выполнения завитков при работе с прутками квадратного сечения 40*40 и полосы 50*10 мм или 1 3/4*3/4 и 2*3/8 дюймов, в том числе конструкционная углеродистая сталь.


Количество: 2
REF: 120-01-03-00126 -----------(40x40мм и 50x10мм)
REF: 125-01-03-00104 -----------(1 3/4"x1 3/4" и 2"x3/8" дюймов)

Стандартное оборудование



+ Информация для Кузнечный станок для скручивания MT500A


Набор инструментов Nargesa подходит для любого из наших станков для изготовления завитков MT150A или MT500A.

Размещённые четыре стальных бруска квадратного сечения,  приваренные к концам оборудования. Затем делают поворот  в одну сторону, потом в противоположном направлении. В этой точке инструмент тянет заготовку и скручивает её, выполняя финишную отделку. В зависимости от количества сделанных оборотов, деталь будет иметь ту или иную форму.



Optional Tooling

Габаритные размеры станка Кузнечный станок для скручивания MT500A


Габариты станка: 2200x 800x1270 мм.

Вес: 1350 Кг.

Код:  84622990

Другие характеристики:

  • Нижний поддон для легкой транспортировки станка на рабочее место или хранения.
  • Станок транспортируется полностью собранным.

Характеристики упаковки Кузнечный станок для скручивания MT500A


Количество паллетов: 1.

Ширина: 2200 мм.

Длина: 1000 мм.

Высота: 1480 мм.

Объем: 3,25 м3

Вес нетто: 1350 кг.

Вес брутто: 1450 Кг.

Код: 84622990

Другие характеристики:

  • Нижний поддон для легкой транспортировки станка на рабочее место или хранения.
  • Станок транспортируется полностью собранным.
  • Упаковка из поддона из обработанной древесины ISPM15 и 3х-слойного картона, что удобно при морских перевозках.
  • Опция: упаковка из обработанной по стандарту ISPM 15 древесины.

Применение Кузнечный станок для скручивания MT500A


Станок холодной ковки для скручивания Nargesa МТ500А позволяет выполнять различные детали для художественной ковки, балясин, завитков и так далее….
 Используется при создании решеток на окна, перил, столов, стульев, заборов….. Производит большое количество разнообразных форм из прутков круглого и квадратного сечения, плоских заготовок …. Это идеальный станок для работы с большим объёмом. Главным отличием данного станка является возможность работы со всеми видами материалов больших размеров.
