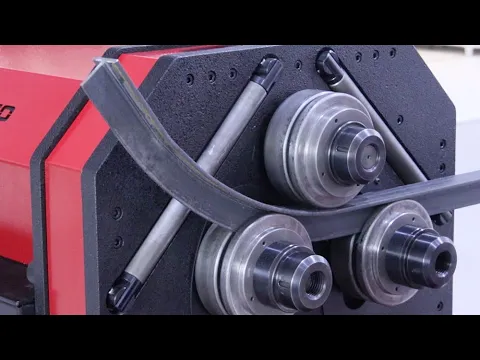

Exemples de travaux réalisés avec Cintreuse de tubes et profilés MC550
La NOUVELLE Cintreuse de profilés Nargesa MC550 a été entièrement conçue et fabriquée dans notre usine. Il a été conçu pour réaliser la production en série de pièces grâce à son panneau de contrôle, qui enregistre la position des rouleaux dans chaque courbe et répète les mêmes opérations plus tard. Sans contrôle de positionnement longitudinal. Capacité maximum de cintrage sur tubes ronds: 3” pouces (76,2 mm) ou 80 mm.
La Cintreuse de tubes et profilés MC550 NARGESA est fabriquée en tôle d’acier soudé et usiné qui lui donne une grande résistance et une grande stabilité. C’est la machine idéale pour fabriquer des colliers de serrage, des serres, des rampes, de grandes structures pour la construction comme des poutres courbes pour toitures et couvertures, des coupoles, des culées de ponts, des tonnelles métalliques, des marquises courbes, des structures pour tunnels... Du mobilier urbain tel que lampadaires, protections pour ronds-points, parkings à vélos, protections pour les arbres, barrières, marquises pour les arrêts de transports publics, bollards ou potelets de stationnement, zones de jeux pour enfants et toutes sortes de formes circulaires de différents profilés ou tubes de petites et grandes dimensions. Sa capacité, sa flexibilité d’emploi, logiciel de contrôle, technologie 4.0 font de la cintreuse MC550 une machine idéale pour réaliser des cintrages non seulement pour votre entreprise mais aussi pour vos clients.
Tous les produits NARGESA sont conformes aux normes CE de fabrication de machines industrielles.
Nos clients disent
-
Bonjour, ma famille et moi vous considérons déjà comme un ami virtuel, que lorsque je me suis renseigné sur les machines en raison de mes inquiétudes, j'ai trouvé la marque NARGESA et mon rêve était de l'avoir. Avec une attente de quelques mois et de nombreuses personnes m'ont dit comment je pouvais faire des affaires d'achat de cette façon, lundi ma machine est arrivée dans la province où je réside. Dieu merci, je vous demande de continuer en contact virtuel. Dès que j'aurai des disponibilités je vous demanderai des rouleaux pour tube rond. Notre projet continue également d'avoir une machine à cintrer les coudes.
— Guillermo Oro - Propriétaire at Multiservicios y Estructuras Metálicas Oritos (Pérou)
Caractéristiques techniques
Sa robustesse, le diamètre de son axe, sa capacité de réduction, logiciel de contrôle et technologie 4.0 en font une des meilleures cintreuses du marché dans la catégorie des entraineurs à trois galets, qui est une condition indispensable pour travailler le tube creu et les profilés de grandes dimensions avec un fini impeccable.
Technologie 4.0: Les avantages qu’offre une machine dotée de cette technologie sont illimités, c’est pourquoi nous nous contenterons de souligner ici les plus importants. Pour autant que le client ait préalablement donné son consentement, le fabricant pourra se connecter à distance à sa machine afin de procéder à la mise à jour du logiciel de manière totalement gratuite et diagnostiquer les éventuelles anomalies de la machine, sans avoir à être présent. En outre, parmi de nombreuses autres prestations disponibles, il pourra également communiquer au client le moment idoine pour procéder à la maintenance préventive de la machine.
Nouveau EcoMode: En l’état actuel des choses, nous savons à quel point il est important de réduire la consommation énergétique. C’est pourquoi notre nouvelle machine intègre un EcoMode conçu pour déconnecter automatiquement les parties électriques énergivores en cas de détection d’un certain temps d’inactivité. Ainsi, lorsqu’il s’avère nécessaire de reprendre la production, il suffit de presser le poussoir de déplacement.
En tant qu’entreprise fortement engagée envers la protection de l’environnement, nous sommes convaincus que cette caractéristique est fondamentale, car elle permet non seulement que nos clients puissent faire des économies, mais aussi de veiller à la durabilité de notre planète.
Robustesse: Le poids de la machine, par rapport à d’autres marques, donne à lui seul une idée de sa fabrication. Le poids d’autres modèles peut être tout simplement du double. Il ne s’agit pas d’une simple machine de bricolage, mais bien au contraire d’une véritable cintreuse de tubes conçue pour pouvoir fonctionner 24 heures sur 24. Fabriquée en tôle d’acier, trempée au niveau des points d’usure, et entraînée par un réducteur de transmission à pignons plats. Elle n’intègre aucune chaîne ni aucun autre composant fragile susceptible de nuire à la longue au bon fonctionnement de la machine
Position verticale et horizontale: Il est important de souligner que la cintreuse, une fois achetée et installée, peut être utilisée en position verticale ou en position horizontale, selon les besoins. Si la pièce à usiner comprend des diamètres inférieurs à 1500 mm, il est recommandé de travailler en position verticale. En revanche, si elle comprend des diamètres de cintrage supérieurs à la valeur susmentionnée, il est préférable de travailler en position horizontale. Cela permet de travailler avec un bon appui et donc d’éviter que le poids de la pièce n’affecte le résultat final. La position horizontale permet également de pallier les éventuels problèmes de hauteur dans les installations du client. Le fait de pouvoir utiliser la cintreuse MC550 en position verticale et en position horizontale offre une grande polyvalence.
Position asymétrique des galets contrôlée électroniquement: Les cintreuses asymétriques présentent certains avantages que les cintreuses pyramidales n’offrent pas. Les axes inférieurs montent et descendent en décrivant un mouvement en forme de rein. Ce qui signifie que les distances entre les centres sont variables, ce qui permet d’économiser le matériau en tirant le meilleur profit des tubes ou des profilés, qui peuvent être cintrés presque dans leur entier. Par ailleurs, le fait de pouvoir rapprocher les galets presque entièrement est également un avantage, car cela permet de réaliser des cintrages beaucoup plus petits que sur des cintreuses pyramidales.
3 galets d’entraînement: Le système d’entraînement à 3 galets contribue non seulement à faciliter et à accélérer l’usinage, notamment le cintrage des tubes ronds ou carrés, mais aussi à éviter d’endommager la surface du matériau, ce qui s’avère être un avantage important par rapport aux cintreuses à 2 galets d’entraînement dont les galets inférieurs sont crantés pour assurer une bonne traction. Les cintreuses à 3 galets d’entraînement permettent de travailler plus rapidement, quels que soient les cintrages à réaliser.
Transport facile de la machine sur le lieu de travail: Il y a plusieurs fois où il est nécessaire de plier une pièce complexe telle qu’une rampe d’escalier avec plusieurs rayons, donc amener la machine chez le client et l’utiliser là-bas, permet de gagner beaucoup de temps. La construction du châssis de toutes les cintreuses Nargesa intègre un trou pour pouvoir transporter confortablement la machine avec un transpalette et un crochet de levage supérieur pour son déplacement avec une grue.
Le branchement électrique monophasé, commun à tous les chantiers, facilite également ce changement de poste de travail pour la machine, sans qu’il soit nécessaire de fabriquer des gabarits et de se déplacer de l’atelier au chantier.
Vitesses de rotation et de réglage des axes programmables: Dans la plupart des cas, lorsque les profilés à cintrer ont de petites dimensions, la machine permet de programmer la vitesse pour accélérer la production. De même, lorsque les dimensions du profilé à usiner sont plus grandes, la machine permet de réduire la vitesse de fonctionnement afin de l’adapter au travail à réaliser et obtenir le cintrage final escompté. Elle permet également de programmer la vitesse de réglage du cintrage sur la première pièce ou sur une pièce unique, ce qui facilite et accélère l’usinage de cintrages plus complexes. Contrairement à d’autres marques, la cintreuse MC550 Nargesa est fournie d’usine équipée d’un variateur de vitesse de rotation des galets et de réglage de position.
Possibilité d'incorporer le NOUVEAU kit de Cintrage CNC : Ce kit peut être installé sur la Cintreuse MC550 à tout moment, même après l'achat de la cintreuse. Ses principaux avantages sont : Système intelligent prédictif, pour obtenir le rayon souhaité dès la première tentative. Contrôle de vitesse et interpolation des axes, pour des résultats parfaits et des transitions fluides entre les segments. Encodeur haute résolution, avec 4096 impulsions et décodeur en quadrature (voir accessoires optionnels en bas de page).
- Equipée de 9 rouleaux et rondelles standards, avec lesquels on peut réaliser tout type de profilés. Tube rond, carré et rectangulaire, barre massive carrée, ronde et rectangulaire, profilé en U, profilé en T, cornière, platine plate, sur chant... Pour le tube ou goulot rond, des rouleaux sont livrés en option (Voir bas de la page, accessoires en option).
- Il est spécialement conçu pour réaliser une production en serie grâce au contrôle, qui enregistre la position des rouleaux dans chaque courbe pour répéter les mêmes opérations plus tard. sans contrôle de positionnement longitudinal.
- Capacité maximale de cintrage sur tube rond: 3" pouces (76,2 mm) ou 80 mm.
- Traction à trois galets. C'est une condition indispénsable pour travailler de tube ronde à surface lisse pour eviter endommager le profile ou tuyau.
- Transmission sécurisée au moyen de pignons plats trempés par induction.
- Axes en acier F-154, trempés et rectifiés.
- Actionnement électrohydraulique.
- Diamètre des axes : 50 mm
- Longueur utile des axes : 90 mm
- Diamètre extérieur des galets : 170 mm
- Réglage indépendant du cintrage des galets inférieurs, ce qui permet de réaliser des cintrages d’un diamètre beaucoup plus petits et donc de profiter davantage du matériau, contrairement aux cintreuses pyramidales.
- Position des galets asymétriques contrôlée électroniquement.
- Pupitre/logiciel de contrôle ESA S625 fourni avec la machine.
- Moteur principal : 1,5 kW/2 CV
- Moteur groupe hydraulique : 0,75 kW/1 CV
- Tension électrique : 230 V monophasée
- Vitesse des galets réglable : de 3 à 7 tr/min
- Base inférieure apte pour transpalettes pour pouvoir transporter facilement la machine sur le lieu de travail ou de rangement.
- La machine est envoyée complètement montée.
- Palette en bois et caisse de carton triple couche apte pour le transport maritime.
- Emballage en bois NIMF15 en option.
Tous nos produits sont fabriqués dans nos installations en Espagne. Les composants hydrauliques et électroniques sont complètement standards et des meilleures marques de premier ordre européen, avec service technique dans le monde entier: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...
Capacité de cintrage de las cintreuses Nargesa
Dans le PDF vous pourrez décharger la capacité de courbage de les cintreuses Nargesa. Ces mesures sont orientatives, elles dépendent toujours beaucoup de la résistance du tube ou du profilé.
Téléchargement (1.51 Mo)
Accessoires en option pour Cintreuse de tubes et profilés MC550
Kit de cintrage CNC · MC550
Le NOUVEAU kit de cintrage CNC est un accessoire spécialement conçu et fabriqué pour optimiser les performances des Cintreuses de tubes et profilés MC550 de Nargesa. Le kit peut être installé à tout moment, à la convenance du client, après l’achat de la cintreuse.
Son système intelligent prédictif révolutionnaire, une innovation mondiale dans l’industrie du cintrage des tubes et profilés, garantit l’obtention automatique de tous les rayons requis. Simplicité de programmation sans pareille pour l’opérateur, alliée à une rapidité et une fiabilité optimales, que ce soit pour l’usinage de pièces uniques ou la production de pièces en série. Le kit de cintrage CNC permet de réduire le gaspillage de matériau, augmentant ainsi la productivité et accélérant la fabrication de pièces complexes. Il offre une répétabilité remarquable, une interface intuitive, simple et performante intégrée au panneau de commande CNC ESA S625, une connectivité complète pour l’industrie 4.0, ainsi qu’un niveau optimal de sécurité, de durabilité et d’efficacité.
Le contrôle de l’interpolation des axes et le réglage indépendant de la vitesse garantissent des transitions douces et des résultats irréprochables, optimisant ainsi la productivité et permettant de fabriquer des séries de pièces parfaites avec une répétabilité exceptionnelle.
Téléchargement (231.94 Ko)
Galets en acier traité MC550
Rouleaux en acier F155 et traité à 62 Rc. Convient pour tous les types de cintrage de tubes ronds ou en acier inoxydable.
Toujours nettoyer soigneusement avant d'utiliser le tube rulinas acier inoxydable pour éviter la contamination.
Téléchargement (698.32 Ko)
Galets de Sustarin MC550
Galets fabriqués en Sustarin pour cintrer des tubes ronds en acier inoxidable, aluminium et matériaux délicats d'épaisseur inférieure à 2.5mm.
Les galets de Sustarin n'abîment pas et ne salissent pas le tube.
Téléchargement (688.14 Ko)
Jauge de rayon numérique de haute precision
Spécialement conçu pour la mesure de rayon dans les profils.
REF: 140-MED08-00001
La jauge de rayon numérique de haute précision permet à l'utilisateur d'avoir une lecture directe et immédiate du rayon intérieur et extérieur dans une plage de 55 à 11,250 millimètres ou de 2 "à 443" pouces.
La Jauge de rayon numérique de haute précision mesure les rayons dans des objets sphériques tels que des tubes, des profils et des tuyaux d'une manière rapide et précise.
C'est vraiment rapide et facile à utiliser! Il indique le rayon intérieur ou extérieur de la pièce que nous plions sans la retirer de la machine et sans avoir besoin de dessiner et couper au préalable un plan gabarit de guidage.
- Comprend une pile au lithium 3V CR2032
- Comprend 3 Arcs de mesure (100, 200 et 300 mm).
- Livré avec une mallette en acier inoxydable résistant aux chocs
Accessoires inclus pour Cintreuse de tubes et profilés MC550
Galets de série MC550
Equipée de 9 galets, avec lesquels on peut réaliser toutes sortes de profilés. Tube carré, rectangulaire, massif carré, rond et rectangulaire, profilé U, profilé T, cornière, platine plate, sur chant...
Galets ajustables par des rondelles à la mesure du tube ou profilé, ce qui nous permet de réaliser des courbes de différentes dimensions de tube ou de profilé.
Galets en acier F155 trempés et rectifiés.
Téléchargement (1.74 Mo)
Téléchargement (2.41 Mo)
Téléchargement (1.13 Mo)
Téléchargement (435.21 Ko)
Téléchargement (2.52 Mo)
Téléchargement (15.84 Mo)
+ Infos pour Cintreuse de tubes et profilés MC550
CARACTÉRISTIQUES DU PUPITRE/LOGICIEL DE CONTRÔLE S625
La cintreuse de tubes MC550 Nargesa est équipée d’un pupitre/logiciel de contrôle doté d’un écran tactile couleur de 7'', extrêmement convivial et facile à utiliser, intégrant la dernière technologie 4.0. Il suffit d’usiner la première pièce et d’enregistrer chaque étape pour que, par la suite, le pupitre/logiciel de contrôle réalise automatiquement les mêmes étapes sur les autres pièces de la série, sans contrôle de positionnement longitudinal.
D’autre part, il permet d’ajouter au programme, le type et les dimensions du tube ou du profilé, le matériau et la position des galets pour pouvoir, le cas échéant, les réutiliser ultérieurement pour usiner de nouvelles séries.
Telles sont certaines des prestations les plus importantes de ce pupitre/logiciel de contrôle.
- Enregistrement de 10 000 programmes.
- Programmation d’un nombre infini de cintrages différents sur la même pièce.
- Programmation des unités de mesure en pouces ou en millimètres.
- Bibliothèque des galets disponibles, avec la possibilité de programmer de nouveaux galets.
- Bibliothèque des différents profilés, tubes et matériaux.
- Programmation dans plus de 20 langues différentes.
- Vitesse de rotation de 3 à 7 tr/min, à réglage automatique ou manuel.
- Mode de fonctionnement automatique ou manuel.
- Technologie 4.0.
- Joystick pour contrôler les mouvements de rotation et de positionnement.
- Diagnostic des alarmes sur l’écran.
- Notification de maintenance préventive.
- Possibilité de connexion à distance de la part du fabricant, sans avoir à être présent.
- Résolution de l’écran tactile couleur 7'' 800 x 480.
- Disque dur silicium 128 Mo.
- 2 entrées analogiques, résolution 12 bits.
- 16 entrées numériques (24 Vcc).
- 16 sorties numériques (24 Vcc, 0,7 A maxi), protégées contre les surcharges et les courts-circuits.
- 1 port série RS232.
- 1 port CAN, connecteur F Sub-D, 9 broches.
- Alimentation 24 Vcc.
- 1 port USB.
Dimensions de la machine Cintreuse de tubes et profilés MC550
Dimensions de la machine: 965x1190x1341 mm.
Poids: 870 Kg.
Code de la taxe à l'importation: 84622900
Autres caractéristiques:
- Base apte pour transpalettes pour transporter facilement la machine sur le lieu de travail ou de rangement.
- La machine est envoyée complètement montée.
Caractéristiques de l'emballage Cintreuse de tubes et profilés MC550
Nº Colis: 1.
Largeur: 1380 mm.
Profondeur: 1070 mm.
Hauteur: 2090 mm.
Volume: 3,08 m3
Poids Net: 870 Kg.
Poids Brut: 912 Kg.
Code de la taxe à l'importation: 84622900
Autres caractéristiques:
- Base apte pour transpalettes pour transporter facilement la machine sur le lieu de travail ou de rangement.
- Emballage sur palette en bois et caisse en carton triple couche apte pour le transport maritime.
- En option: Emballage complètement en bois NIMF15.
Utilisations de la machine Cintreuse de tubes et profilés MC550
La Cintreuse de tubes et profilés MC550 NARGESA de grande capacité peut cintrer tous les types de profilés : tube rond, carré, rectangulaire, profil UPN, profil IPN, profil T, angle, platine plate, de champ... Idéal pour fabriquer et cintrer des colliers de serrage, des serres, des rampes d’escalier, des tables, des chaises, des portes, des fenêtres, des lampadaires, du mobilier urbain... Conçue spécialement pour fabriquer de grandes structures pour la contruction comme des poutres courbes pour toits ou couvertures, des coupoles, des culées de pont, des tonnelles métalliques et des marquises courbes. Du mobilier urbain tel que lampadaires, protections pour les ronds-points, parkings à vélos, protecteurs pour les arbres, barrières, marquises pour les arrêts de transport public, bollards ou poteaux de stationnement, zones de jeux pour enfants et toutes sortes de formes courbes sur différents profilés et tubes de grande dimension. La cintreuse MC550 peut aussi réaliser des travaux sur des petits profilés, tubes ou goulots. La conception du montage des rouleaux permet qu’on puisse les ajuster aussi bien à de très petits diamètres qu’à des grands sans devoir ajouter de rouleau supplémentaire. Avec les 9 rouleaux fournis avec la plieuse, on cintre la majorité des profilés et les tubes les plus utilisés sur le marché dans n’importe quel endroit du monde. Elle peut plier indifféremment des tubes en millimètres ou en pouces. Fabrication d'échangeurs de chaleur en cuivre, aluminium, laiton, bronze, fer, acier... particulièrement adaptés au cintrage des échangeurs de chaleur à serpentins. La cintreuse MC550 a tout ce qu’il faut pour offrir le service de cintrage ou pliage à d’autres entreprises. Une bonne opportunité de négoce!!!
