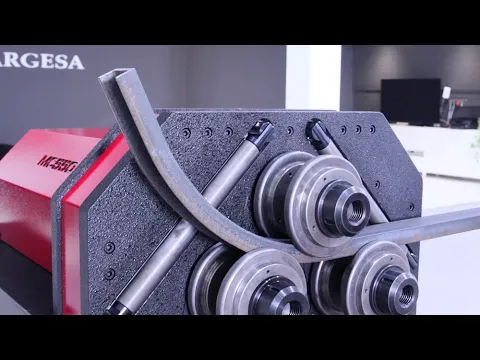

Amostras de trabalhos realizados com Curvadora de tubos e perfis MC550
A NOVA curvadora de tubos e perfis MC550 Nargesa foi especialmente concebida para fabrico em série através do Controlo, que regista a posição dos rolos em cada curvatura para repetir posteriormente as mesmas operações. Sem o controlo de posicionamento longitudinal. É ideal para fabricar estufas, corrimãos, grandes estruturas para edifícios... Capacidade máxima de curvatura em tubo redondo: 3” polegadas (76,2 mm) ou 80 mm.
A Calandra Curvadora de tubos e perfis MC550 Nargesa, construída em chapa de aço soldado e maquinado de grande resistência e estabilidade. Ideal para produção de estufas, corrimãos, grandes estruturas para o setor da construção, como vigas circulares para tetos e coberturas, cúpulas, suportes de pontes, pérgolas metálicas, marquises curvas, estruturas para túneis... Mobiliário urbano como semáforos, proteções, estacionamentos para bicicletas, protetores para árvores, coberturas para paragens de transporte público, parques infantis e todos os tipos de figuras circulares em diferentes perfis e tubos de pequenas a grandes dimensões. A sua robustez, diâmetro do eixo, capacidade redutora, controlo de posição eletrónico e outras propriedades transformam-na numa das melhores curvadoras do mercado na categoria de tração de três rolos, condição indispensável para trabalhar tubos e perfis de grandes dimensões com um acabamento perfeito. A sua capacidade, versatilidade, painel de controlo e tecnologia 4.0 tornam a curvadora MC550 uma máquina ideal para realizar curvaturas não só para a sua empresa, mas também para clientes terceiros.
Todos os produtos Nargesa cumprem os requisitos das normas CE de fabrico de máquinas industriais.
Nossos clientes dizem
-
Bom dia, minha querida, a minha família e eu o consideramos já um amigo virtual, que quando pelas minhas preocupações descobria sobre máquinas, encontrei a marca NARGESA e o meu sonho era tê-la. Com uma espera de alguns meses e que muitos me disseram como posso fazer compras de negócios dessa forma, na segunda-feira a minha máquina chegou à Província onde estou sediado. Graças a Deus, peço-lhe que permaneça em contacto virtual. Assim que tiver disponibilidade, vou pedir rolos para o tubo redondo. Também está no nosso projeto ter uma máquina de dobrar o cotovelo.
— Guillermo Oro - Proprietário at Multiservicios y Estructuras Metálicas Oritos (Peru)
Características técnicas
A sua robustez, diâmetro do eixo, capacidade redutora, painel de controlo e tecnologia 4.0 fazem desta máquina uma das melhoras curvadoras existentes no mercado, na categoria de tração de três rolos, uma condição indispensável para trabalhar tubos ocos e perfis de grandes dimensões, com um acabamento perfeito.
Tecnologia 4.0: São infinitas as vantagens de possuir esta tecnologia numa máquina, apesar de salientarmos apenas as mais importantes. Sempre que o cliente dê o seu consentimento, o fabricante poderá ligar-se remotamente à sua máquina para efetuar qualquer atualização de software, totalmente gratuita, assim como detetar possíveis anomalias da máquina sem necessitar de estar fisicamente presente. A máquina avisa o cliente de quando deve fazer a manutenção preventiva, entre outras várias prestações.
O novo EcoMode: Todos estamos atualmente cientes da enorme importância que é a poupança de energia. É por isso que a nossa nova máquina integra um EcoMode, que desliga automaticamente as partes elétricas que geram um maior consumo de energia no caso de detetar um período de inatividade. Dessa forma, basta premir o botão de pressão do movimento sempre que a produção tiver de ser retomada.
Acreditamos que esta característica é de fundamental importância, tanto no que significa em poupança para os nossos clientes, como também para a sustentabilidade do nosso planeta, uma vez que como empresa o nosso compromisso com o meio ambiente é enorme.
Robustez: Comparando o peso da máquina com o de outras marcas, é possível ter uma ideia da sua construção. Em alguns modelos pode duplicar o peso. Não nos estamos a referir a máquinas para bricolage, mas sim curvadoras de tubos que podem trabalhar 24 horas por dia. Fabricada em chapa de aço, temperada nos pontos de desgaste e acionada com um redutor de transmissão com pinhões planos. Não utilizamos corrente nem outros dispositivos fracos que, no futuro, poderia afetar o funcionamento da máquina.
Posição vertical e horizontal: Quando se compra uma curvadora, é importante que se possa colocá-la tanto na posição horizontal, como na vertical. Se a peça a fabricar tiver diâmetros inferiores a 1500 mm, recomenda-se trabalhar na vertical. Pelo contrário, para diâmetros de curvatura superiores a esta cota, recomenda-se o trabalho na horizontal. Desta forma, dispondo de um bom apoio, evita-se que o mesmo peso da peça afete o resultado final. A curvatura na posição horizontal é igualmente usada para solucionar problemas de altura nas instalações do cliente. A curvadora MC550 pode trabalhar em ambas as posições (vertical e horizontal), o que a torna numa máquina extremamente versátil.
Posição assimétrica dos rolos, controlada eletronicamente: as curvadoras assimétricas têm algumas vantagens relativamente a uma curvadora piramidal. Os eixos inferiores sobem e descem, descrevendo um movimento de forma de rim. Por outras palavras, o espaçamento de centro a centro varia, permitindo uma poupança de material e, consequentemente, um excelente aproveitamento do perfil ou do tubo porque pode ser curvado praticamente até ao extremo. Além disso, outra das vantagens é que, ao ser possível juntar praticamente os rolos, podem fazer-se curvaturas com raios muito mais pequenos do que nas curvadoras piramidais.
3 rolos motrizes: O sistema de arrasto com 3 rolos facilita e agiliza o trabalho, sobretudo quando se trata de fazer curvaturas em tubos redondos ou quadrados, evitando possíveis marcas no material. Esta é uma melhoria importante comparativamente com as curvadoras com 2 eixos motrizes, que têm os rolos inferiores ranhurados para obter uma boa tração. Todos os trabalhos de curvatura são mais rápidos numa curvadora de 3 eixos motrizes.
Facilidade de transporte da máquina para o local de trabalho: Muitas vezes é necessário dobrar uma peça complexa como um corrimão de escada com múltiplos raios. Economiza muito tempo poder transportar a máquina até a casa do cliente fazendo a dobra no local. A construção do chassi de todas as dobradeiras Nargesa incorpora um orifício para poder transportar a máquina confortavelmente com um porta-paletes e um gancho superior para sua movimentação com um guindaste.
A ligação elétrica monofásica, comum a todos os canteiros de obras, também facilita essa mudança de posto de trabalho da máquina, sem a necessidade de fabricar gabaritos e deslocamentos da oficina ao canteiro de obras.
Velocidade de rotação e ajuste dos eixos programável: Na maioria das vezes, quando o perfil a curvar é de tamanho pequeno e a máquina está programada, podemos aumentar a velocidade de produção. Quando o perfil é de tamanho maior, podemos diminuir a velocidade de trabalho para que se adapte e faça uma boa curvatura. Do mesmo modo, é possível programar a velocidade de ajuste da curvatura na primeira peça, ou peça única, facilitando e agilizando assim o trabalho de curvatura mais complexo. Ao contrário de outras marcas, a Nargesa MC550 integra de série um variador de velocidade tanto na rotação dos rolos, como no ajuste da posição.
Possibilidade de incorporar o NOVO kit de Dobragem CNC: Este kit pode ser instalado na Calandra MC550 a qualquer momento, mesmo após a compra da máquina. As suas principais vantagens são: Sistema inteligente preditivo, para obter o raio desejado na primeira tentativa. Controle de velocidade e interpolação de eixos, para resultados perfeitos e transições suaves entre os segmentos. Encoder de alta resolução, com 4096 pulsos e decodificador de quadratura (ver acessórios opcionais no rodapé da página).
- Equipada com 9 rolos standard, com os quais se podem curvar perfis e tubos de forma circular, retangular, maciço quadrado, redondo e retangular, perfil UPN, perfil IPN, perfil T, cantoneira, barra plana... Para o tubo redondo devem ser utilizados rolos opcionais (Veja na parte de acessórios opcionais).
- Especialmente concebida para fabrico em série através do Controlo, que regista a posição dos rolos em cada curvatura para repetir posteriormente as mesmas operações. Sem o controlo de posicionamento longitudinal.
- Capacidade máxima de curvatura em tubo redondo: 3" polegadas (76,2 mm) ou 80 mm.
- Tração nos três rolos, ideal e imprescindível para curvar tubo redondo e diferentes perfis sem danos na superfície.
- Transmissão segura mediante engrenagens planas temperadas por indução.
- Eixos em aço F-154 temperados e retificados.
- Acionamento eletrohidráulico.
- Diâmetro dos eixos: 50 mm
- Comprimento útil dos eixos: 90 mm.
- Diâmetro exterior dos rolos: 170 mm.
- Regulação da curvatura independente nos rolos inferiores, o que permite realizar curvaturas em diâmetros muito menores, diminuindo a perda de material que ocorre nas curvadoras piramidais.
- Posição dos rolos assimétricos controlada eletronicamente.
- Painel ESA S625 fornecido com a máquina.
- Motor principal: 1,5 KW / 2 CV.
- Motor grupo hidráulico: 0,75 KW / 1 CV.
- Tensão elétrica: 230V monofásico
- Velocidade regulável dos rolos: de 3 a 7 rpm.
- Bancada inferior paletizada para transportar facilmente a máquina até ao local de trabalho ou armazenamento.
- A máquina é entregue completamente montada.
- Palete de madeira e caixa de papelão triplo, apta para o transporte marítimo.
- Opcional: embalagem em madeira NIMF15.
Todos os nossos produtos são fabricados nas nossas instalações em Espanha. Os componentes hidráulicos e elétricos são completamente standard e das melhores marcas europeias, com assistência técnica em todo o mundo: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato...
Capacidades das curvadoras Nargesa
No arquivo PDF poderá ver e descarregar a tabela de capacidade de curvado das curvadoras Nargesa. São medidas orientativas, sempre depende da dureza e qualidade do tubo ou perfil.
Descarregar (1.4 MB)
Acessórios opcionais para Curvadora de tubos e perfis MC550
Kit de curvatura CNC · MC550
O NOVO kit de curvatura CNC é um acessório concebido, desenhado e fabricado para tirar o máximo partido da Calandra de tubos e perfis MC550 da Nargesa. Este kit pode ser instalado a pedido do cliente, ou seja, algum tempo após a aquisição da curvadora.
O seu incrível sistema inteligente preditivo, uma novidade mundial na indústria de curvatura de tubos e perfis, garante a obtenção imediata de qualquer raio que se deseje. Facilidade de programação, velocidade e fiabilidade incomparáveis para o operador, tanto para peças individuais como para grandes séries. O kit de curvatura CNC reduz o desperdício de material, aumentando a produtividade e acelerando a criação de peças complexas. Oferece uma repetibilidade excecional, uma interface simples, intuitiva e poderosa incorporada no controlo CNC ESA S625, conetividade total com a indústria 4.0, segurança, durabilidade e máxima eficiência.
O controlo interpolado dos eixos e a gestão independente da velocidade garantem excelentes resultados e transições suaves, resultando numa maior e melhor produtividade, com execuções perfeitas das peças e uma repetibilidade excecional.
Descarregar (229.08 KB)
Rolos em aço temperado MC550
Rolos fabricados em Aço F155 tratados a 62 Rc. Aptos para curvar todos os tipos de tubos redondos em aço carbono ou o inoxidável.
Limpar sempre muito bem os rolos antes de utilizar aço inoxidável para não contaminar o tubo.
Descarregar (697.41 KB)
Rolos em Sustarin MC550
Rolos fabricados em Sustarin para curvar tubos redondos em aço inoxidável, aluminio e materiais delicados e com espessuras inferiores a 2.5mm.
Os rolos em Sustarin não danificam nem contaminam o tubo.
Descarregar (687.17 KB)
Medidor de Raios Digital de alta precisão
Especialmente projetado para medição de raio em perfis.
REF: 140-MED08-00001
O Medidor de Raios Digital permite a leitura direta e instantânea de raios internos ou externos, numa amplitude de 55 a 11.250 milímetros ou de 2 a 443 polegadas.
O Medidor de Raios Digital de alta precisão é utilizado para medir de forma rápida e precisa o raio de objetos esféricos, como tubos, perfis e tubos.
Utilização muito fácil e rápida! Indica-nos o raio interno ou externo da peça que estamos a curvar sem necessidade de a retirar da máquina e sem ter de desenhar e recortar gabaritos.
- Inclui bateria de lítio 3V CR2032
- Inclui 3 arcos de medição (100, 200 e 300 mm).
- Fornecido com uma caixa de aço inoxidável resistente a impactos.
Acessórios incluídos para Curvadora de tubos e perfis MC550
Rolos de série MC550
Equipada com 9 rolos estandar, com os quais se pode curvar todos os tipos de perfis. Tubo quadrado, retangular, maciços quadrados, redondos e retangulares, perfil UPN, perfil IPN, perfil T, cantoneira, barras ao canto, plana...
Rolos ajustáveis a dimensão do tubo ou perfil, permitindo realizar curvados em diferentes dimensões de tubo ou perfil.
Rolos em aço F155 temperados e retificados.
Descarregar (1.25 MB)
Descarregar (2.34 MB)
Descarregar (1007.73 KB)
Descarregar (363.39 KB)
Descarregar (2.52 MB)
Descarregar (16.12 MB)
+ info para Curvadora de tubos e perfis MC550
PAINEL DE CONTROLO ESA S625
A curvadora de tubos e perfis MC550 Nargesa possui um controlo ecrã tátil a cores de 7”, muito intuitivo e fácil de utilizar, com a última tecnologia 4.0. Só se deve fazer a primeira peça e guardar cada um dos passos para que depois o controlo repita estas operações nas restantes peças da série, de forma automática, sem o controlo do posicionamento longitudinal.
Podemos acrescentar ao programa o tipo e a medida do tubo ou do perfil, o material e a colocação dos rolos para guardar para séries futuras.
Essas são algumas das funcionalidades mais relevantes desse controlo.
- Armazenamento de até 10.000 programas.
- Programação de uma infinidade de curvaturas diferentes na mesma peça.
- Programação de medidas em polegadas ou milímetros.
- Biblioteca de rolos disponíveis com possibilidade de programar novos rolos.
- Biblioteca de diferentes tipos de perfis, tubos e materiais.
- Programação em mais de 20 idiomas diferentes.
- Velocidade de rotação de 0,7 a 4,5 rpm graduável automática ou manualmente.
- Modo de funcionamento manual ou automático.
- Tecnologia 4.0
- Joystick para acionar os movimentos de rotação e posicionamento.
- Diagnóstico de alarmes no ecrã.
- Aviso de manutenção preventiva.
- Possibilidade de conexão remota por parte do fabricante sem estar presente. Resolução do ecrãtátil a cores 7” 800 x 480
- Disco de silício de 128 MB
- 2 entradas analógicas, resolução de 12 bits.
- 16 entradas digitais (24 VDC).
- 16 saídas digitais (24 VCC, 0,7 A máx.) Protegidas contra sobrecargas e curtos-circuitos.
- 1 porta série RS232
- 1 porta CAN com 9 contactos SubD F conector.
- Fonte de alimentação 24VDC.
- 1 porta USB
Dimensões da máquina Curvadora de tubos e perfis MC550
Dimensões da máquina: 965x1190x1341 mm.
Peso: 870 Kg.
Código Alfandegário: 84622900
Outras características:
- Bancada paletizada para transportar facilmente a máquina ao local de trabalho ou armazenagem.
- A máquina é entregue completamente montada.
Características da embalagem Curvadora de tubos e perfis MC550
Nº Volumes: 1.
Largura: 1380 mm.
Profundidade: 1070 mm.
Altura: 2090 mm.
Volume: 3,08 m3
Peso Líquido: 870 Kg.
Peso Bruto: 912 Kg.
Código Alfandegário: 84622900
Outras características:
- Bancada paletizada para transportar facilmente a máquina ao local de trabalho ou armazenagem.
- A máquina é entregue completamente montada.
- Embalagem em palete de madeira e caixa de papelão triplo apta para o transporte marítimo.
- Opcional: Embalagem completa em madera NIMF15.
Usos da máquina Curvadora de tubos e perfis MC550
A Calandra Curvadora de tubos e perfis MC550 NARGESA de grande capacidade pode curvar todos os tipos de perfis: Tubo redondo, quadrado, retangular, perfil UPN, perfil IPN, perfil T, cantoneiras, barras planas, ao canto... Ideal para fabricar e curvar grades, estufas, varandas, mesas, cadeiras, portas, janelas, semáforos, mobiliário urbano.. Concebida especialmente para fabricar grandes estruturas para o setor da construção, como vigas circulares para coberturas, cúpulas, estribos para pontes, pérgolas metálicas e marquises curvas. Mobiliário urbano como semáforos, proteções de modo geral, estacionamento para bicicletas, protetores para árvores, coberturas para paradas de transporte público, parques infantis e todo tipo de figuras circulares em diferentes perfis e tubos de grandes dimensões. A curvadora MC550 também pode realizar trabalhos em pequenos perfis, e tubos. A concepção da montagem dos rolos permite que se ajustem tando a diâmetros muito pequenos com grandes sem necessidade de rolos adicionais. Con os 9 rolos fornecidos com a curvadora se curvam a maioria dos perfs e tubos mais utilizados do mercado em qualquer lugar do mundo. Tanto pode curvar tubos em milímetros como em polegadas. A curvadora MC550 tem a capacidade suficiente para poder oferecer serviços terceirizados. Fabrico de permutadores de calor a partir de cobre, alumínio, latão, bronze, ferro, aço... especialmente ideal para permutadores de calor de bobinas dobradas. Uma boa oportunidade de negócio!!!
