Amostras de trabalhos realizados com Curvadora CNC de tubos MC550CNC

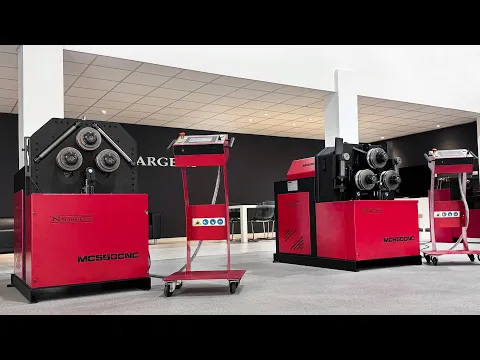

A Curvadora de tubos CNC MC550CNC é fornecida de série com controlo inteligente de previsão do raio, acionamento de velocidade variável, tecnologia 4.0, EcoMode, interpolação de eixos e a capacidade de curvar tubos redondos até 3 polegadas (76,2 mm) ou 80 mm.
A nova Curvadora de tubos e perfis CNC MC550CNC da Nargesa foi concebida para produções de uma só peça e de grandes produções. O seu painel de controlo CNC avançado permite criar facilmente a geometria desejada, programando diretamente o raio necessário, para obter peças em série com uma repetibilidade excecional.
Construída com chapa de aço soldado e maquinado, a MC550CNC destaca-se pela sua resistência e estabilidade, adaptando-se perfeitamente a aplicações como o fabrico de flanges, estufas, varandas, pérgulas, janelas, mesas, entre outras. É igualmente perfeita para criar mobiliário urbano como postes de iluminação, suportes para bicicletas e abrigos para transportes públicos.
Todos os produtos Nargesa cumprem os requisitos das normas de fabrico CE para maquinaria industrial.
Características técnicas
A Curvadora de tubos CNC MC550CNC da Nargesa foi desenhada de forma a que qualquer operador, com ou sem experiência, pudesse curvar peças de todo o tipo com geometrias complexas. Encontrar alguém com experiência no setor da calandragem é algo de completo ou mesmo impossível. A única forma é aplicar a nova tecnologia no mundo da calandragem. Pela sua tecnologia e relação qualidade/preço, a Curvadora de três rolos MC550CNC é considerada por muitas instituições governamentais, escolas de formação, clientes e fabricantes como a melhor escolha para a curvatura de eixos de 50 mm.
Sistema inteligente preditivo: O novo CNC é capaz de prever qualquer raio desejado à primeira tentativa e evitar o desperdício de material, facilitando a produção de peças com geometrias complexas em poucos minutos, garantindo resultados perfeitos e aumentando a produção de grandes séries.
Indústria 4.0: A quarta revolução industrial chega pela mão da Nargesa, que oferece conetividade total nas suas máquinas para uma experiência pós-venda sem paralelo. Obtenha atualizações gratuitas, aconselhamento técnico profissional à distância, diagnósticos em tempo real e alertas automáticos de manutenção preventiva, que melhoram o desempenho da máquina e evitam problemas.
Função EcoMode: Reduz automaticamente o consumo de energia, desligando os componentes elétricos que consomem mais energia durante os períodos de inatividade. O que não só reduz o consumo de energia, mas também reforça o compromisso da Nargesa com a sustentabilidade do nosso planeta e a proteção ambiental.
Robustez e potência: Fabricada para satisfazer as condições de trabalho mais exigentes, a nova Curvadora de Tubos de 3 polegadas MC550CNC da Nargesa pode trabalhar 24 horas por dia sem qualquer problema. A sua robustez assenta na sua estrutura de chapa de aço com tratamento térmico, o que lhe confere grande resistência ao desgaste. A sua potência provém de uma caixa de velocidades eficiente que transmite o movimento aos veios por meio de pinhões planos endurecidos por indução, evitando assim pontos fracos.
Trabalhos na posição vertical e horizontal: A versatilidade proporcionada pela nova Curvadora de 3 rolos MC550CNC da Nargesa é útil tanto no fabrico de peças pequenas, como de outras com raios enormes. O fabrico de peças com raios iguais ou inferiores a 750 mm pode ser facilmente efetuado com a máquina de curvar, trabalhando em posição vertical. No entanto, com raios de curvatura maiores, é aconselhável trabalhar na posição horizontal, para garantir um bom apoio e evitar que o peso do próprio material comprometa a peça resultante. Esta posição de trabalho também é ideal se existirem problemas de altura nas instalações onde a máquina está localizada.
Posição assimétrica dos rolos e controlo eletrónico: Contrariamente às curvadoras piramidais, a Curvadora assimétrica MC550CNC da Nargesa permite mover os dois eixos inferiores de forma independente. Possibilitando assim variar os centros para obter uma melhor utilização do material, que pode ser dobrado quase até ao extremo. Além disso, a configuração assimétrica significa que os rolos podem praticamente juntar-se, permitindo a criação de raios de curvatura muito mais pequenos do que os que podem ser obtidos com uma dobradora piramidal.
3 rolos de tração: Aumentam a velocidade de trabalho e proporcionam um ótimo arrastamento do material, essencial quando se trata de tubos retangulares, quadrados ou redondos, evitando assim marcas que mancham o resultado, como acontece nas peças feitas com máquinas de dobragem que só têm dois eixos de tração, devido à necessária utilização de rolos com ranhuras para melhorar a aderência.
Facilmente transportável para o local de trabalho: Graças à abertura superior que permite a sua deslocação com uma grua e à conceção da sua base inferior paletizada, que possibilita a sua deslocação sem complicações logísticas, para criar as peças desejadas no local, oferecendo assim um melhor serviço ao cliente e evitando a transferência contínua entre o estaleiro e a oficina. E porque é alimentada como corrente monofásica, é possível tirar partido da sua potência de curvatura em qualquer lugar com uma tomada elétrica standard.
Velocidade de curvatura ajustável: Incorporada de série na Curvadora de tubos CNC MC550CNC, ao contrário de outras marcas, pode adaptar-se a qualquer momento às caraterísticas do material utilizado e melhorar a produção sem comprometer os resultados, garantindo tanto uma repetibilidade excecional em grandes séries como a criação de peças únicas em poucos minutos.
- Sistema inteligente preditivo, para a obtenção do raio desejado inicialmente.
- Fácil de utilizar: Graças ao novo CNC qualquer pessoa com conhecimentos mínimos é capaz de realizar peças muito complexas em diferentes raios.
- Biblioteca de perfis, raios e rolos por onde escolher.
- Controlo de velocidade e interpolação de eixos para resultados perfeitos e transições fluidas entre segmentos.
- Produção completamente automática, bastando premir um único botão.
- Codificador de alta resolução, com 4096 impulsos de descodificador de quadratura para um controlo ótimo de posição em qualquer altura.
- Capacidade máxima de curvatura para tubos redondos de até 3 polegadas (76,2 mm) ou 80 mm.
- 9 rolos standard incluídos, aptos para tubos quadrados e retangulares, para perfis maciços, UPN, IPN e em T, cantoneiras, barras planas e muito mais. São também fornecidos rolos opcionais para tubo e bico redondo (ver acessórios opcionais no final da página).
- Diâmetro exterior dos rolos: 170 mm ou 6,7 polegadas.
- Características dos eixos: Construídos em aço F154, temperados e retificados.
- Diâmetro: 50 mm ou 2 polegadas.
- Comprimento útil: 90 mm ou 3,5 polegadas.
- 3 rolos de tração, que oferecem a melhor aderência e eliminam as marcas de arrastamento na superfície do material das peças acabadas.
- Transmissão segura por meio de rodas dentadas planas endurecidas, evitando a utilização de correntes e componentes frágeis.
- Acionamento eletrohidráulico e regulação eletrónica seja qual for a posição dos rolos inferiores, de maneira a tirar o máximo partido do material, criar raios mais pequenos e oferecer o melhor resultado em qualquer tipo de trabalho.
- Velocidade dos rolos regulável: Entre 3 e 8 rpm, ajustável para se adaptar a diferentes materiais e tamanhos de tubos e perfis.
- Motor principal: 1,5 kW / 2 CV.
- Motor do grupo hidráulico: 0,75 kW / 1 CV.
- Painel de controlo CNC ESA S625, com interface gráfica tátil.
- Tensão elétrica: 220 V monofásica.
- Bancada inferior paletizada para transportar facilmente a máquina até ao local de trabalho ou armazenamento.
- A máquina é entregue completamente montada.
- Palete de madeira e caixa de papelão triplo, apta para o transporte marítimo.
- Opcional: embalagem em madeira NIMF15.
Todos os nossos produtos são fabricados nas nossas instalações em Espanha. Os componentes hidráulicos e elétricos são completamente standard e das melhores marcas europeias, com assistência técnica em todo o mundo: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato...
Capacidades das curvadoras Nargesa
No arquivo PDF poderá ver e descarregar a tabela de capacidade de curvado das curvadoras Nargesa. São medidas orientativas, sempre depende da dureza e qualidade do tubo ou perfil.
Descarregar (1.4 MB)
Acessórios opcionais para Curvadora CNC de tubos MC550CNC
Rolos em aço temperado MC550
Rolos fabricados em Aço F155 tratados a 62 Rc. Aptos para curvar todos os tipos de tubos redondos em aço carbono ou o inoxidável.
Limpar sempre muito bem os rolos antes de utilizar aço inoxidável para não contaminar o tubo.
Descarregar (697.41 KB)
Rolos em Sustarin MC550
Rolos fabricados em Sustarin para curvar tubos redondos em aço inoxidável, aluminio e materiais delicados e com espessuras inferiores a 2.5mm.
Os rolos em Sustarin não danificam nem contaminam o tubo.
Descarregar (687.17 KB)
Medidor de Raios Digital de alta precisão
Especialmente projetado para medição de raio em perfis.
REF: 140-MED08-00001
O Medidor de Raios Digital permite a leitura direta e instantânea de raios internos ou externos, numa amplitude de 55 a 11.250 milímetros ou de 2 a 443 polegadas.
O Medidor de Raios Digital de alta precisão é utilizado para medir de forma rápida e precisa o raio de objetos esféricos, como tubos, perfis e tubos.
Utilização muito fácil e rápida! Indica-nos o raio interno ou externo da peça que estamos a curvar sem necessidade de a retirar da máquina e sem ter de desenhar e recortar gabaritos.
- Inclui bateria de lítio 3V CR2032
- Inclui 3 arcos de medição (100, 200 e 300 mm).
- Fornecido com uma caixa de aço inoxidável resistente a impactos.
Acessórios incluídos para Curvadora CNC de tubos MC550CNC
Rolos de série MC650
Equipada com 9 rolos estandar, com os quais se pode curvar todos os tipos de perfis. Tubo quadrado, retangular, maciços quadrados, redondos e retangulares, perfil UPN, perfil IPN, perfil T, cantoneira, barras ao canto, plana...
Rolos ajustáveis a dimensão do tubo ou perfil, permitindo realizar curvados em diferentes dimensões de tubo ou perfil.
Rolos em aço F155 temperados e retificados.
Descarregar (1.41 MB)
+ info para Curvadora CNC de tubos MC550CNC
CARACTERÍSTICAS DO CONTROLO CNC ESA S625
O painel de controlo CNC ESA S625 integrado de série na Curvadora de tubos CNC MC550CNC da Nargesa possui conetividade total para cumprir os requisitos da indústria 4.0 e oferece um ecrã tátil a cores de 7 polegadas, que combina a capacidade de processamento com uma interface gráfica intuitiva e fácil de utilizar. Com os modos de programação passo a passo e numérico, a criação de uma única peça ou uma grande série a partir do conceito inicial é extremamente rápida e fácil: definir o tipo de tubo ou perfil, as suas dimensões, o seu material e a configuração dos rolos nos eixos, e pedir ao controlo os raios desejados. A partir daqui, basta premir um botão para obter excelentes resultados.
Estas são algumas das prestações mais relevantes deste controlo.
- Sistema inteligente preditivo para a obtenção dos raios desejados inicialmente.
- Capacidade de armazenamento superior a 10.000 programas em modo passo a passo e numérico.
- Controlo interpolado dos eixos, com ajuste de velocidade independente, para transições suaves em peças de trabalho perfeitas e sem marcas.
- Definições de medição em polegadas e milímetros.
- Base de dados de rolos disponível, com opções de adição e edição.
- Base de dados para perfis, tubos e materiais, com opções de adição e edição.
- Interface multilingue com apresentação em mais de 20 idiomas diferentes.
- Velocidade de dobragem ajustável entre 3 e 8 rpm para resultados ótimos.
- Modo de funcionamento manual ou automático.
- Conectividade total para cumprir os requisitos da indústria 4.0 e receber aconselhamento e assistência técnica remota em todo o mundo.
- Joystick de 4 vias para movimentos de rotação e posicionamento em modo de programação manual e passo a passo.
- Programação em modo numérico para acelerar a criação da primeira peça.
- Botão com indicação luminosa para produção em série.
- Diagnóstico de estado e alarmes no ecrã.
- Gestão de avisos em tempo real para manutenção preventiva.
- Resolução gráfica do ecrã de 800x480 pixéis.
- Disco de armazenamento SSD com 128 MB de capacidade.
- 2 entradas analógicas com conversor ADC de 12 bits.
- 16 entradas digitais (24 Vdc).
- 16 saídas digitais (24 Vdc, 0,7 A máx.), com proteção contra sobrecarga e curto-circuito.
- Até 3 entradas de codificador diferenciais com interface TTL e opção de alimentação externa.
- 1 porta série RS232 com conetor DB9 standard.
- 1 porta CAN com conetor DB9 standard.
- Tensão de alimentação de 24 Vdc.
- 1 porta USB.
Dimensões da máquina Curvadora CNC de tubos MC550CNC
Dimensões da máquina: 965x1190x1341 mm.
Peso: 883 Kg.
Código Alfandegário: 84622900
Outras características:
- Bancada paletizada para transportar facilmente a máquina ao local de trabalho ou armazenagem.
- A máquina é entregue completamente montada.
Características da embalagem Curvadora CNC de tubos MC550CNC
Nº Volumes: 1.
Largura: 1380 mm.
Profundidade: 1070 mm.
Altura: 2090 mm.
Volume: 3,08 m3
Peso Líquido: 883 Kg.
Peso Bruto: 925 Kg.
Código Alfandegário: 84622900
Outras características:
- Bancada paletizada para transportar facilmente a máquina ao local de trabalho ou armazenagem.
- A máquina é entregue completamente montada.
- Embalagem em palete de madeira e caixa de papelão triplo apta para o transporte marítimo.
- Opcional: Embalagem completa em madera NIMF15.
Usos da máquina Curvadora CNC de tubos MC550CNC
Versatilidade e grande capacidade de curvatura são as duas características principais oferecidas pela Curvadora de tubos CNC MC550CNC da NARGESA. O design robusto e o desempenho potente permitem dobrar sem problemas todos os tipos de perfis, tais como perfis UPN, IPN e em T, ângulos, barras planas e cantoneiras, varões e tubos, tanto redondos, quadrados como retangulares, bem como muitos outros. A gama de aplicações para as quais é adequada vai desde o fabrico de grandes estruturas para a arquitetura e a construção até à criação de mobiliário urbano, sendo particularmente adequada para o fabrico de vigas circulares para coberturas, toldos e cúpulas, pilares de pontes, toldos curvos para paragens de transportes públicos e pérgulas de design, bem como estruturas para estufas, flanges, postes de iluminação, proteções de rotundas, vedações e guardas, suportes para bicicletas, pilaretes e cabeços, coberturas curvas para paragens de transportes públicos e pérgulas de conceção, bem como estruturas para estufas, flanges, postes de iluminação, proteções de rotundas, vedações e guardas, suportes para bicicletas, cabeços de amarração, bancos, mesas, cadeiras, janelas, portas, tubos para sistemas de canalização, grades curvas para varandas ou escadas, estruturas metálicas para telhados, barras de reforço curvas para construção, mobiliário como prateleiras ou armações de cadeiras, arcos metálicos para pontes, toldos metálicos curvos, bases de candeeiros, grades de escadas, estruturas de suporte para sistemas solares ou painéis fotovoltaicos, carroçarias de veículos personalizadas, vias curvas para veículos em espaços de trabalho, elementos arquitetónicos curvos como arcos de entrada, perfis curvos para carpintaria, pontes pedonais com estrutura metálica e muito mais.
No entanto, não são apenas as estruturas de grande raio que são o seu ponto forte, uma vez que também é útil para moldar pequenos perfis, tubos e canos, tudo isto sem a necessidade de rolos adicionais para além dos nove que são fornecidos de série com a curvadora, que são úteis para a grande maioria dos perfis e tubos disponíveis no mercado global, tanto em milímetros como em polegadas. Além de que, pelo seu desenho, é especialmente adequada para fabricar permutadores de calor de bobina de materiais tão diferentes, como o cobre, o alumínio, o latão, o bronze, o ferro ou o aço. Por tudo isto, se pode afirmar, sem margem de dúvidas, que a MC550CNC da Nargesa é bastante mais do que uma máquina curvadora: é a solução integral para qualquer projeto de dobragem, ideal para quem procura produtividade, precisão e novas oportunidades de negócio.
