Exemples de treball realitzats amb Corbadora CNC de tubs MC550CNC

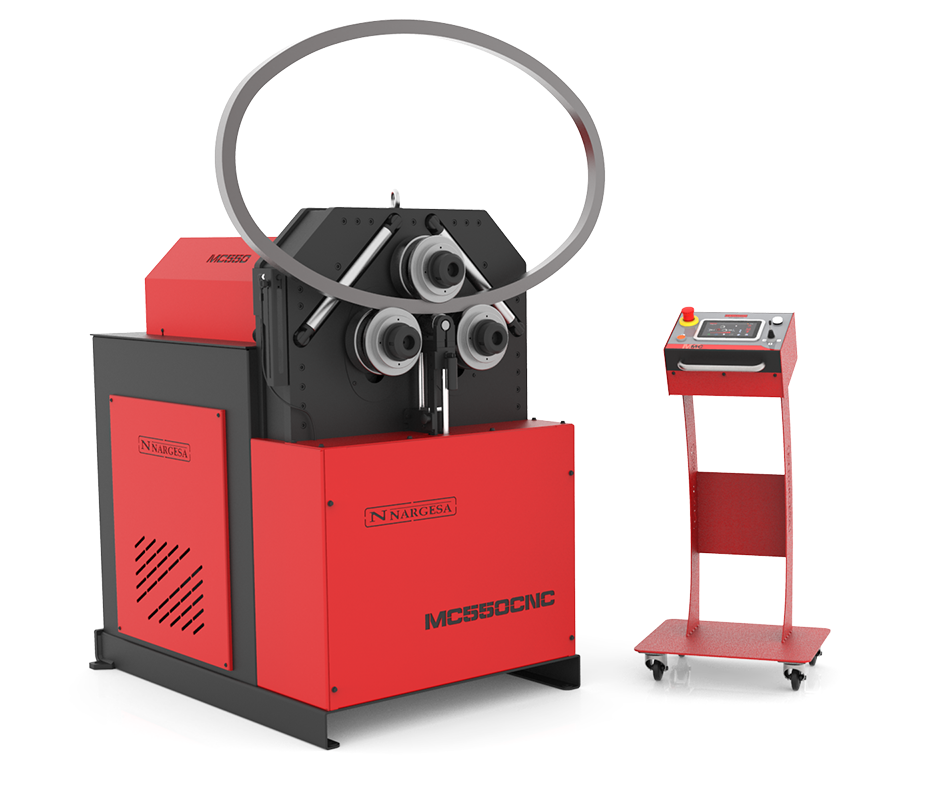

La Corbadora CNC de tubs MC550CNC ha estat fabricada de sèrie amb un control predictiu intel·ligent de radis, variador de velocitat, tecnologia 4.0, EcoMode, interpolació d'eixos i una capacitat per a corbar tubs rodons de fins a 3 polzades (76,2 mm) o 80 mm.
La nova Corbadora CNC de Tubs i Perfils MC550CNC Nargesa ha estat dissenyada tant per a peces úniques com per a grans produccions. El seu avançat panell de control CNC permet crear fàcilment la geometria desitjada, programant directament els radis requerits, per obtenir peces en sèrie amb una repetibilitat excepcional. Construïda amb xapa d’acer soldat i mecanitzat, la MC550CNC destaca per la seva resistència i estabilitat, adaptant-se perfectament a aplicacions com la fabricació de brides, hivernacles, baranes, pèrgoles, finestres, taules… També és perfecta per crear mobiliari urbà com fanals, aparcaments per a bicicletes i marquesines per a transport públic.
Tots els productes Nargesa s’adapten a les normes CE de fabricació de maquinària industrial.
Característiques tècniques
La Corbadora de Tubs CNC Nargesa MC550CNC va ser dissenyada amb el propòsit que qualsevol operari, sense necessitat d'experiència, pogués corbar peces de tota mena amb geometries complexes. Trobar una persona experimentada en el món del corbat és complex o pràcticament impossible. L'única manera és aplicar la nova tecnologia al món del corbat. Per la seva tecnologia i relació qualitat-preu, la Corbadora de tres corrons MC550CNC és considerada per moltes institucions governamentals, escoles de formació, clients i fabricants, la millor opció de corbat en eix de 50 mm.
Sistema intel·ligent predictiu: El nou CNC és capaç de predir qualsevol radi desitjat a la primera i evitar malgastar material, facilitant la creació de peces amb geometries complexes en pocs minuts, garantint resultats perfectes i optimitzant la producció de grans sèries.
Indústria 4.0: La quarta revolució industrial ve de la mà de Nargesa, oferint connectivitat total en les seves màquines per a una experiència postvenda inigualable. Obtenció d’actualitzacions gratuïtes, assessorament tècnic professional de forma remota, diagnòstics en temps real i avisos automàtics de manteniment preventiu, que milloren el rendiment de la màquina i eviten problemes.
Funció EcoMode: Redueix automàticament la despesa energètica, desconnectant les parts elèctriques que més consumeixen durant els períodes d’inactivitat. Això no només minimitza el consum d’energia, sinó que també reforça el compromís de Nargesa amb la sostenibilitat del nostre planeta i la cura del medi ambient.
Robustesa i potència: Construïda per complir les condicions de treball més exigents, la nova corbadora de tubs de 3 polzades MC550CNC Nargesa pot treballar durant jornades completes de 24 hores sense cap problema. La seva robustesa es basa en la seva estructura de xapa d’acer, tractada tèrmicament per conferir-li gran resistència al desgast. La seva potència prové d’un eficient reductor que transmet el moviment als eixos mitjançant pinyons plans tractats per inducció, evitant així punts febles.
Treball en posició vertical i horitzontal: La versatilitat que ofereix la nova Corbadora de 3 corrons MC550CNC Nargesa la fa útil tant per a la confecció de peces petites com d’altres amb grans radis. La fabricació de peces amb radis iguals o inferiors a 750 mm es pot dur a terme fàcilment amb la corbadora, treballant en posició vertical. No obstant això, amb radis de curvatura majors, és aconsellable treballar en posició horitzontal per assegurar un bon suport i evitar que el mateix pes del material comprometi la peça resultant. Aquesta posició de treball també és idònia si hi ha problemes d’altura en les instal·lacions on s’ubiqui la màquina.
Posició asimètrica dels corrons i control electrònic: A diferència de les corbadores piramidals, la Corbadora asimètrica MC550CNC Nargesa permet moure els dos eixos inferiors de manera independent. Això permet variar els centres per aconseguir un major aprofitament del material, que es pot corbar gairebé fins a l’extrem. Així mateix, la configuració asimètrica fa possible que els corrons pràcticament es puguin ajuntar, permetent crear radis de curvatura molt més petits que els que poden obtenir-se amb una corbadora piramidal.
3 corrons tractors: Augmenten la velocitat de treball i proporcionen un arrossegament òptim del material, indispensable quan es tracta de tubs, ja siguin rectangulars, quadrats o rodons, evitant així marques que desllueixen el resultat, com sí que ocorre en les peces confeccionades amb corbadores que només compten amb dos eixos tractors, a causa de la necessària utilització de corrons grafiats per millorar l’adherència.
Fàcilment transportable al lloc de treball: Gràcies a l’orifici superior que possibilita el seu moviment amb una grua i al disseny del seu banc inferior paletitzat, que permet traslladar-la sense complicacions logístiques, per poder crear in situ les peces desitjades, oferint així un millor servei al client i evitant el tràfec continu entre l’obra i el taller. A més, gràcies a la seva connexió elèctrica monofàsica, es garanteix gaudir de la seva potència de corbat en qualsevol lloc amb una presa de corrent estàndard.
Velocitat de curvatura ajustable: Incorporada de sèrie en la Corbadora CNC de tubs MC550CNC, a diferència d’altres marques, pot adaptar-se en tot moment a les característiques del material utilitzat i optimitzar la producció sense comprometre els resultats, garantint tant una repetibilitat excepcional en grans sèries com la creació de peces úniques en qüestió de minuts.
- Sistema intel·ligent predictiu, per a l’obtenció del radi desitjat a la primera.
- Fàcil d’usar: Gràcies al nou CNC, qualsevol persona amb uns mínims coneixements és capaç de realitzar peces molt complexes en diferents radis.
- Biblioteca de perfils, radis i corrons a triar.
- Control de velocitat i interpolació d’eixos per obtenir resultats perfectes i transicions fluides entre segments.
- Producció completament automàtica, amb la simple pulsació d’un botó.
- Encoder d’alta resolució, amb 4096 polsos i descodificador de quadratura per a un control òptim de la posició en tot moment.
- Capacitat màxima de corbat per a tubs rodons de fins a 3 polzades (76,2 mm) o 80 mm.
- 9 corrons estàndard inclosos, aptes per a tubs quadrats i rectangulars, perfils massissos, UPN, IPN i en T, així com per a angles, platines i molts altres més. A més, també es subministren corrons opcionals per a tubs rodons (Veure accessoris opcionals, a peu de pàgina).
- Diàmetre exterior dels corrons: 170 mm o 6,7 polzades.
- Característiques dels eixos: Construïts amb acer F154, tractats i rectificats.
- Diàmetre: 50 mm o 2 polzades.
- Longitud útil: 90 mm o 3,5 polzades.
- 3 corrons tractors, que ofereixen la millor subjecció i eliminen les marques d’arrossegament a la superfície del material de les peces acabades.
- Transmissió segura mitjançant pinyons plans tractats, evitant l’ús de cadenes i components fràgils.
- Accionament electrohidràulic i regulació electrònica independent de la posició dels corrons inferiors, per optimitzar el material, crear radis més petits i oferir el millor resultat en tota mena de treballs.
- Velocitat regulable dels corrons: De 3 a 8 r.p.m., ajustable per adaptar-se a diferents materials i mides de tubs i perfils.
- Motor principal: 1,5 kW / 2 CV.
- Motor del grup hidràulic: 0,75 kW / 1 CV.
- Panell de control CNC ESA S625, amb interfície gràfica tàctil.
- Tensió elèctrica: 220 V monofàsica.
- Bancada inferior paletitzada per poder transportar fàcilment la màquina al lloc de treball o d’emmagatzematge.
- La màquina s’envia completament muntada.
- Palet de fusta i caixa de cartró de 3 capes, apta per al transport marítim.
- Opcional: embalatge de fusta NIMF15.
Tots els nostres productes estan fabricats a les nostres instal·lacions a Espanya. Els components hidràulics i electrònics són completament estàndard i de les millors marques de primer ordre europeu, amb servei tècnic a tot el món: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato...
Capacitat de corbat de les Corbadores Nargesa
En el PDF podrà veure i descarregar la capacitat de corbat de les corbadores Nargesa. Són mesures orientatives, sempre depèn de la duresa i qualitat del tub o perfil.
Baixa (1.4 MB)
Accessoris opcionals per a Corbadora CNC de tubs MC550CNC
Corrons d'acer tractat MC550
Corrons fabricats en Acer F155 i tractats a 62 Rc. Aptes per corbar tot tipus de tubs rodons d'acer o inoxidable.
Netejar sempre molt bé els corrons abans d'utilitzar acer inoxidable per no contaminar el tub.
Baixa (697.41 KB)
Corrons de Sustarin MC550
Corrons fabricats amb Sustarin per corbar tubs rodons d'acer inoxidable, alumini i materials delicats d'espessors inferiors a 2.5mm.
Els corrons de Sustarin no danyen ni contaminen el tub.
Baixa (687.17 KB)
Mesurador de radis digital d'alta precisió
Dissenyat especialment per a mesurar radis en perfils.
REF: 140-MED08-00001
El Mesurador de radis digital permet la lectura directa i instantània de radis interns o externs en un rang de 55 a 11.250 mil·límetres o de 2" a 443" polzades.
El Mesurador de radis digital d'alta precisió s'utilitza per mesurar el radi d'objectes esfèrics com tubs, perfils i canonades de forma ràpida i precisa.
És molt fàcil i ràpid d'utilitzar! Ens indica el radi intern o extern de la peça que estem corbant sense necessitat de treure-la de la màquina i sense haver de dibuixar i retallar plantilles.
- Inclou Pila de liti 3V CR2032
- Inclou 3 Arcs de mesurament (100, 200 i 300 mm).
- Es subministra amb un Maletí d'acer inoxidable resistent als impactes.
Accessoris inclosos per a Corbadora CNC de tubs MC550CNC
Corrons de sèrie MC650
Equipada amb 9 corrons estandard, amb els quals pot realitzar tot tipus de perfils. Tub quadrat, rectangular, massís quadrat, rodó i rectangular, perfil U, perfil T, angle, platina plana, al cantell...
Corrons ajustables mitjançant volanderes a la mida del tub o perfil, la qual cosa ens permet realitzar corbats en diferents dimensions de tub o perfil.
Corrons d'acer F155 tractats i rectificats.
Baixa (1.41 MB)
+ Info per a Corbadora CNC de tubs MC550CNC

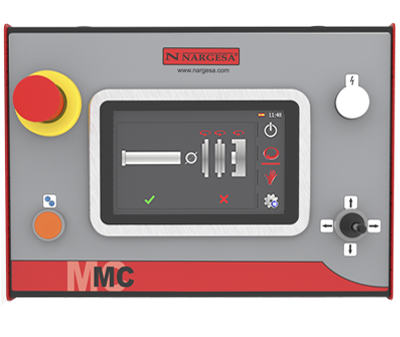

CARACTERÍSTIQUES DEL CONTROL CNC ESA S625
El panell de control CNC ESA S625, integrat de sèrie en la Corbadora CNC de tubs MC550CNC Nargesa, compta amb connectivitat total per complir amb els requisits de la indústria 4.0 i ofereix una pantalla tàctil a color de 7 polzades, que combina potència de processament amb una interfície gràfica intuïtiva i fàcil d'utilitzar. Amb els modes de programació pas a pas i numèric, crear una peça única o una gran sèrie, a partir del concepte inicial, és summament ràpid i senzill: definir el tipus de tub o perfil, les seves dimensions, el seu material i la configuració dels corrons als eixos, i demanar al control els radis desitjats. A partir d’aquí, n’hi ha prou amb prémer un botó per obtenir resultats excel·lents.
Aquestes són algunes de les prestacions més rellevants d’aquest control:
- Sistema intel·ligent predictiu per a l’obtenció dels radis sol·licitats a la primera.
- Capacitat d’emmagatzematge superior a 10.000 programes en mode pas a pas i numèric.
- Control interpolat d’eixos, amb ajust independent de velocitat, per a transicions suaus i peces perfectes sense marques.
- Configuració de mides en polzades i mil·límetres.
- Base de dades de corrons disponibles, amb opcions d’addició i edició.
- Base de dades per a perfils, tubs i materials, amb opcions d’addició i edició.
- Interfície multilingüe amb presentació en més de 20 idiomes diferents.
- Velocitat de corbat ajustable entre 3 i 8 r.p.m., per obtenir resultats òptims.
- Mode de funcionament manual o automàtic.
- Connectivitat total per complir amb els requisits de la indústria 4.0 i rebre assessorament i assistència tècnica remota a tot el món.
- Joystick de 4 direccions per als moviments de rotació i posicionament en mode manual i de programació pas a pas.
- Programació en mode numèric per agilitzar la creació de la primera peça.
- Botó amb indicació lluminosa per a la producció en sèrie.
- Diagnòstic d’estat i alarmes a la pantalla.
- Gestió d’avisos en temps real per al manteniment preventiu.
- Resolució gràfica de la pantalla de 800x480 píxels.
- Disc d’emmagatzematge SSD amb 128 MB de capacitat.
- 2 entrades analògiques amb convertidor ADC de 12 bits.
- 16 entrades digitals (24 Vdc).
- 16 sortides digitals (24 Vdc, 0,7 A màx.), amb protecció contra sobrecàrregues i curtcircuits.
- Fins a 3 entrades d’encoder diferencials amb interfície TTL i opció d’alimentació externa.
- 1 port sèrie RS232 amb connector estàndard DB9.
- 1 port CAN amb connector estàndard DB9.
- Tensió d’alimentació de 24 Vdc.
- 1 port USB.
Dimensions de la màquina Corbadora CNC de tubs MC550CNC
Dimensions de la màquina: 965x1190x1341 mm.
Pes: 883 Kg.
Codi Aranzelari: 84622900
Altres característiques:
- Bancada paletitzada per transportar fàcilment la màquina al lloc de treball o emmagatzemar-la.
- La màquina s'envia completament muntada.
Característiques de l'embalatge Corbadora CNC de tubs MC550CNC
Nº paquets: 1.
Ample: 1380 mm.
Fons: 1070 mm.
Alt: 2090 mm.
Volum: 3,08 m3
Pes Net: 883 Kg.
Pes Brut: 925 Kg.
Codi Aranzelari: 84622900
Altres característiques:
- Bancada paletitzada per transportar fàcilment la màquina al lloc de treball o emmagatzemar-la.
- La màquina s'envia completament muntada.
- Embalatge amb palet de fusta i caixa de cartró de 3 capes apta per al transport marítim.
- Opcional: Embalatge complet de fusta NIMF15.
Usos de la màquina Corbadora CNC de tubs MC550CNC
Versatilitat i gran capacitat de corbat són les dues característiques principals que ofereix la corbadora de tubs CNC MC550CNC NARGESA. La robustesa del seu disseny i la seva potència de treball permeten corbar sense problema tot tipus de perfils, com els UPN, IPN i en T, angles, platines planes i al cantell, massissos i tubs, tant rodons, com quadrats i rectangulars, a més de molts altres. El ventall d’aplicacions per a les quals resulta idònia comprèn des de la confecció de grans estructures per a arquitectura i construcció fins a la creació de mobiliari urbà, estant especialment indicada per fabricar bigues circulars per a teulades, cobertes i cúpules, estribs per a ponts, marquesines corbes per a parades del transport públic i pèrgoles de disseny, així com estructures per a hivernacles, brides, fanals, proteccions per a rotondes, tanques i protectors, aparcaments per a bicicletes, pilones, bancs, taules, cadires, finestres, portes, canonades per a sistemes de lampisteria, baranes corbes per a balcons o escales, estructures metàl·liques per a sostres, barres de reforç corbades per a construcció, mobles com estanteries o marcs de cadires, arcs de metall per a ponts, tendals metàl·lics corbats, bases de làmpades, baranes d’escales, estructures de suport per a sistemes solars o panells fotovoltaics, carrosseries de vehicles personalitzades, camins corbats de rodaments per a vehicles en espais de treball, elements arquitectònics corbats com arcs d’entrada, perfils corbats per a fusteria, ponts per a vianants d’estructura metàl·lica i un llarg etcètera.
Tanmateix, no només les estructures amb grans radis són el seu punt fort, ja que també resulta útil per donar forma a petits perfils i tubs, tot plegat sense necessitat d’utilitzar més corrons addicionals que els nou que es subministren de sèrie amb la corbadora, que resulten útils per a la gran majoria de perfils i tubs disponibles al mercat global, tant en mil·límetres com en polzades. A més, pel seu disseny, resulta especialment apta per fabricar intercanviadors de calor de bobina de materials tan diversos com el coure, l’alumini, el llautó, el bronze, el ferro o l’acer. Per tot això es pot dir, sense cap mena de dubte, que la MC550CNC Nargesa és molt més que una màquina corbadora: és la solució integral per a qualsevol projecte de corbat, ideal per a aquells que busquen productivitat, precisió i noves oportunitats de negoci.
