Brocheuse Hydraulique Verticale BM25


La Brocheuse Hydraulique BM25 NARGESA est une machine qui réalise des entalles ou des rainures dans toutes sortes de pìeces: pignons dentés, poulies, engrenages…

La Brocheuse Hydraulique BM25 NARGESA est fabriquée en un momobloc d'acier soudé et usiné. Il s'agit d'une machine pour réaliser des entailles ou des rainures dans toutes sortes de pièces : pignons dentés, poulies, engrenages...
Elle est aussi utilisée comme presse pour redresser, débloquer des pièces oxydées, monter et démonter des coussinets, roulements à billes, douilles...



Caractéristiques techniques

La Brocheuse Verticale BM25, pensée pour petites et moyennes productions, se caractérise par sa polyvalence, sa fiabilité, son utilisation facile et sa préparation rapide:

  • Polyvalence: S’utilise pour fabriquer de petites et grandes pièces. Broches de toutes les formes et de différentes tolérances. Rainures de 2 mm à 25 mm ou 1” pouce.
    Elle est aussi utilisée comme presse pour redresser, débloquer des pièces oxydées, monter et démonter des coussinets, roulements à billes, douilles...
  • Fiabilité: Par son mode d’utilisation, la rainure est toujours réalisée avec la tolérance et le parallélisme requis.
  • Facile à utiliser: N’importe qui peut faire une rainure sans être nécessairement expert.
  • Préparation rapide: Le temps de préparation de la machine avant un brochage est de 1 minute approximativement.
  • Efficacité: La machine peut facilement être transportée à côté d’un tour ou d’un centre de mécanisation. Pendant que les machines travaillent, le même opérateur peut réaliser le brochage.

Structure

  • Table monobloc mécanisée
  • Bancada inferior paletizada para poder transportar fácilmente la máquina al lugar de trabajo o almacenar.
  • Iluminación led frontal
  • Fonctionnement manuel pour un meilleur contrôle du brochage.
  • Faible niveau sonore, améliorant ainsi la qualité du travail de l’opérateur.
  • Protections avant en polycarbonate qui vous permettent de voir le processus de brochage.
  • Ouverture frontale avec charnières de sécurité.
  • Outillage fourni en standard pour le positionnement des pièces. Cet outil est ajusté et fixé à la table de travail dans la position exacte de sorte que la pièce de brochage soit placée facilement et rapidement dans la position correcte. Pas besoin de tenir la pièce.
  • Huile hydraulique CEPSA HYDRAULIQUE HM 68

Broches

  • Les Broches que nous livrons sont d’une des meilleures marques au niveau international.
  • Fabriquées sous de stricts contrôles de qualité, garantissant une meilleure fiabilité et durabilité.
  • Fabriquées aux USA.
  • Avec chaque broche sont livrées les coins et les grosseurs adéquates pour la tolérance requise.
  • Broches en milimètres et en pouces.
  • Broches de différents types et tolérances: ISO J-9, ISO P-9.

Panneau de commande

  • Le panneau de commande est très intuitive et facile à utiliser.
  • Inclut le tableau de conversion de la pression en tonnes.
  • Détendeur de brochage avec manomètre.

Sécurité

  • La machine à brocher BM25 incorpore tous les dispositifs de sécurité pour se conformer à la réglementation CE.

CARACTÉRISTIQUES DÉTAILLÉES​

  • Col de cygne: Le décolleté de 300mm nous permet d’attaquer sans problème des pièces de 600mm de diamètre.
  • Protections avant en polycarbonate: Les deux portes avant comportent des fenêtres en polycarbonate permettant à l’opérateur de contrôler le processus de brochage à tout moment, en toute sécurité.
  • Eclairage sur la table de brochage: Il est très important d’avoir un bon éclairage à l’intérieur de la cabine d’attelage afin que l’opérateur puisse contrôler l’ensemble du processus.
  • Tiroir pour la puce: La machine a un tiroir sur lequel est déposée toute la puce générée lors du processus de brochage. Ce tiroir est amovible pour pouvoir le vider facilement.
  • Régulateur de pression: À l’aide du régulateur de pression et du manomètre installé dans la machine, nous pouvons ajuster la pression de travail de sorte qu’elle soit idéale pour chaque brochage.
Les Broches que nous livrons sont d'une des meilleures marques au niveau international, fabriquées sous de stricts contrôles de qualité, garantissant une meilleure fiabilité et durabilité. Fabriquées aux USA. Avec chaque broche sont livrées les coins et les grosseurs adéquates  pour la tolérance requise.

  • Broches en milimètres et en pouces.
  • Broches de différents types et tolérances: ISO J-9, ISO P-9.

CARACTÉRISTIQUES TECHNIQUES​

  • Puissance du moteur: 2,2 Kw / 3 Cv. (Hp).
  • Tension 3 phases: 230/400 V.
  • Puissance hydraulique: 10 Tn.
  • Capacité maximale de brochage: 25 mm.
  • Vitesse de travail: 24 mm/s.
  • Vitesse de recul: 54 mm/s.
  • Débit de la pompe: 7,5 Litros.
  • Capacité du réservoir hydraulique: 25 litros
  • Course du piston: 600 mm.
  • Profondeur du col de cygne: 300 mm.
  • Diamètre maximum de la pièce: 600 mm (Pour dimensions différents contactez le fabricant​)
  • Dimensions de la table: 420 mm X 420 mm.

Emballage sur palette de fer et film plastic.
En option: Emballage complètement en bois NIMF15.

Sa polyvalence, sa fiabilité, sa productivité et son utilisation facile en font une des meilleures machines pour un atelier d'entretien ou une usine de moyenne production. Nous entendons par là des productions de moins de 350 unités.

Tous nos produits sont fabriqués dans nos installations en Espagne. Les composants hydrauliques et  électroniques sont complètement standards et des meilleures marques de premier ordre européen , avec service technique dans le monde entier: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...

Tous les produits Nargesa sont conformes aux normes CE de fabrication de machines industrielles

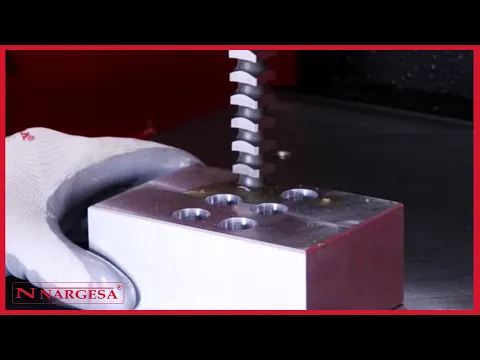

Exemples de travaux réalisés avec Brocheuse Hydraulique Verticale BM25




Comment brocher et calcul de la baue-guide

Dans le PDF, nous vous montrons les étapes à suivre pour effectuer un bon brochage. À partir d'illustrations et d'exemples, nous vous montrons les différents accessoires et leur utilisation correcte. Vous trouverez aussi l'information nécessaire pour la fabrication de la bague qui servira de guide selon le diamètre de la broche.

Calcul de brochage
Téléchargement (170.04 Ko)

Accessoires en option pour Brocheuse Hydraulique Verticale BM25



Broches avec salles de bain spéciales et différentes formes


Broches de différentes formes
Broches pour faire des rainures de différentes formes polygonales: carrés, rectangles, hexagones...
Broches avec salles de bain spéciales
Les broches avec les bains TiN et TiAIN sont fournies avec les tailles américaines (1/16“- 1”) et métriques (2mm - 25mm) les plus courantes.
Les revêtements offrent de meilleures performances grâce à une lubrification et une dureté supérieures, ce qui permet une plus grande production dans les matériaux les plus difficiles. Les broches sont fournies avec les cales nécessaires.





Broches de 25mm


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00017
Temps de brochage: 5:00 min.

Tolérance: JS9 (-0,027 +0,013)
Modèle: F
Dimensions du broche: 25,40 x 514,35mm
Dimensions de la chavete: 25 x 14mm
Pas des dents: 15,875mm
Nº de dents: 26
Longueur de coupe minimum: 25,4mm
Longueur de coupe maximum: 152,4mm
Pression requise: 12.300Ibs
Pression requise: 5.579,18Kg
Coins
Nombre de coins: 4 unités
Nombre d’exécutions: 5
Épaisseur: 1,422mm
Caps
Diamètre du cap: 75, 80, 85, 90, 95, 100, 105, 110, 115 et 120mm
Longueur du cap: 152,4mm

Poids: 3,5 Kg. Approx.

Outillage en option​​





Broches de 24mm


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00016
Temps de brochage: 5:00 min.

Tolérance: JS9 (-0,025 +0,015)
Modèle: F
Dimensions du broche: 25,40 x 514,35mm
Dimensions de la chavete: 24 x 14mm
Pas des dents: 15,875mm
Nº de dents: 26
Longueur de coupe minimum: 25,4mm
Longueur de coupe maximum: 152,4mm
Pression requise: 10.600Ibs
Pression requise: 4.808,07Kg
Coins
Nombre de coins: 4 unités
Nombre d’exécutions: 5
Épaisseur: 1,587mm
Caps
Diamètre du cap: 75, 80, 85, 90, 95, 100, 105, 110, 115 et 120mm
Longueur du cap: 152,4mm

Poids: 3,5 Kg. Approx.

Outillage en option​





Broches de 22mm


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00015
Temps de brochage: 5:00 min.

Tolérance: JS9 (-0,027 +0,014)
Modèle: F
Dimensions du broche: 25,40 x 514,35mm
Dimensions de la chavete: 22 x 14mm
Pas des dents: 15,875mm
Nº de dents: 26
Longueur de coupe minimum: 25,4mm
Longueur de coupe maximum: 152,4mm
Pression requise: 9.400Ibs
Pression requise: 4.263,76Kg
Coins
Nombre de coins: 4 unités
Nombre d’exécutions: 5
Épaisseur: 1,422mm
Caps
Diamètre du cap: 75, 80, 85, 90, 95, 100, 105, 110, 115 et 120mm
Longueur du cap: 152,4mm

Poids: 3,5 Kg. Approx.

Outillage en option​





Broches de 20mm


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00014
Temps de brochage: 4:20 min.

Tolérance: JS9 (-0,026 +0,015)
Modèle: F
Dimensions du broche: 25,40 x 514,35mm
Dimensions de la chavete: 20 x 12mm
Pas des dents: 15,875mm
Nº de dents: 26
Longueur de coupe minimum: 25,4mm
Longueur de coupe maximum: 152,4mm
Pression requise: 8.800Ibs
Pression requise: 3.991,61Kg
Coins
Nombre de coins: 3 unités
Nombre d’exécutions: 4
Épaisseur: 1,587mm
Caps
Diamètre du cap: 75, 80, 85, 90, 95, 100, 105, 110, 115 et 120mm
Longueur du cap: 152,4mm

Poids: 3,5 Kg. Approx.

Outillage en option





Broches de 18mm


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00013
Temps de brochage: 3:40 min.

Tolérance: JS9 (-0,022 +0,013)
Modèle: E
Dimensions du broche: 19,05 x 393,7mm
Dimensions de la chavete: 18 x 11mm
Pas des dents: 15,875mm
Nº de dents: 20
Longueur de coupe minimum: 25,4mm
Longueur de coupe maximum: 152,4mm
Pression requise: 10.600Ibs
Pression requise: 4.808,07Kg
Coins
Nombre de coins: 3 unités
Nombre d’exécutions: 4
Épaisseur: 1,422mm
Caps
Diamètre du cap: 52, 54, 55, 56, 58, 60, 62, 63, 64, 65, 66, 68, 70 et 72mm
Longueur du cap: 127 et 152,4mm

Poids: 1,5 Kg. Approx.

Outillage en option





Broches de 16mm


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00012
Temps de brochage​: 3:40 min.

Tolérance: JS9 (-0,024 +0,012)
Modèle: E
Dimensions du broche: 19,05 x 393,7mm
Dimensions de la chavete: 16 x 10mm
Pas des dents: 15,875mm
Nº de dents: 20
Longueur de coupe minimum: 25,4mm
Longueur de coupe maximum: 152,4mm
Pression requise: 9.400Ibs
Pression requise: 4.263,76Kg
Coins
Nombre de coins: 3 unités
Nombre d’exécutions: 4
Épaisseur: 1,422mm
Caps
Diamètre du cap: 52, 54, 55, 56, 58, 60, 62, 63, 64, 65, 66, 68, 70 et 72mm
Longueur du cap: 127 et 152,4mm

Poids: 1,5 Kg. Approx.

Outillage en option​





Broches de 14mm


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00011
Temps de brochage​: 2:30 min.

Tolérance: JS9 (-0,023 +0,013)
Modèle: D
Dimensions du broche: 14,28 x 352,42mm
Dimensions de la chavete: 14 x 9mm
Pas des dents: 15,875mm
Nº de dents: 17
Longueur de coupe minimum: 25,4mm
Longueur de coupe maximum: 152,4mm
Pression requise: 11.100Ibs
Pression requise: 5.034,87Kg
Coins
Nombre de coins: 2 unités
Nombre d’exécutions: 3
Épaisseur: 1,587mm
Caps
Diamètre du cap: 32, 34, 35, 36, 38, 40, 42, 44, 45, 46, 48, 50, 52, 54 et 56mm
Longueur du cap: 101,6 et 127mm

Poids: 1 Kg. Approx.

Outillage en option​





Broches de 12mm


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00010
Temps de brochage​: 2:30 min.

Tolérance: JS9 (-0,022 +0,014)
Modèle: D
Dimensions du broche: 14,28 x 352,42mm
Dimensions de la chavete: 12 x 8mm
Pas des dents: 15,875mm
Nº de dents: 17
Longueur de coupe minimum: 25,4mm
Longueur de coupe maximum: 152,4mm
Pression requise: 8.400Ibs
Pression requise: 3.810,17Kg
Coins
Nombre de coins: 2 unités
Nombre d’exécutions: 3
Épaisseur: 1,422mm
Caps
Diamètre du cap: 32, 34, 35, 36, 38, 40, 42, 44, 45, 46, 48, 50, 52, 54 et 56mm
Longueur du cap: 101,6 et 127mm

Poids: 1 Kg. Approx.

Outillage en option





Broches de 10mm


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00009
Temps de brochage: 2:30 min.

Tolérance: JS9 (-0,018 +0,012)
Modèle: D
Dimensions du broche: 14,28 x 352,42mm
Dimensions de la chavete: 10 x 8mm
Pas des dents: 15,875mm
Nº de dents: 17
Longueur de coupe minimum: 25,4mm
Longueur de coupe maximum: 152,4mm
Pression requise: 6.500Ibs
Pression requise: 2.948,35Kg
Coins
Nombre de coins: 2 unités
Nombre d’exécutions: 3
Épaisseur: 1,422mm
Caps
Diamètre du cap: 32, 34, 35, 36, 38, 40, 42, 44, 45, 46, 48, 50, 52, 54 et 56mm
Longueur du cap: 101,6 et 127mm

Poids: 1 Kg. Approx.

Outillage en option





Broches de 8mm


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00008
Temps de brochage​: 2:30 min.

Tolérance: JS9 (-0,017 +0,013)
Modèle: C
Dimensions du broche: 9,52 x 298,45mm
Dimensions de la chavete: 8 x 7mm
Pas des dents: 9,525mm
Nº de dents: 22
Longueur de coupe minimum: 9,921mm
Longueur de coupe maximum: 63,5mm
Pression requise: 3.680Ibs
Pression requise: 1.669,22Kg
Coins
Nombre de coins: 2 unités
Nombre d’exécutions: 3
Épaisseur: 1,27mm
Caps
Diamètre du cap: 18, 19, 20, 22, 24, 25, 26, 28, 30, 32, 34, 35 et 36mm
Longueur du cap: 63,5mm

Poids: 0,350 Kg. Approx.

Optional Tooling​





Broches de 6mm


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00006
Temps de brochage: 1:20 min.

Tolérance: JS9 (-0,016 +0,009)
Modèle: C
Dimensions du broche: 9,52 x 298,45mm
Dimensions de la chavete: 6 x 6mm
Pas des dents: 9,525mm
Nº de dents: 22
Longueur de coupe minimum: 9,921mm
Longueur de coupe maximum: 63,5mm
Pression requise: 2.100Ibs
Pression requise: 952,54Kg
Coins
Nombre de coins: 1 unité
Nombre d’exécutions: 2
Épaisseur: 1,587mm
Caps
Diamètre du cap: 18, 19, 20, 22, 24, 25, 26, 28, 30, 32, 34, 35 et 36mm
Longueur du cap: 63,5mm

Poids: 0,350 Kg. Approx.

Optional Tooling​





Broches de 5mm


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00005
Temps de brochage​: 1:20 min.

Tolérance: JS9 (-0,014 +0,008)
Modèle: C
Dimensions du broche: 9,52 x 298,45mm
Dimensions de la chavete: 5 x 5mm
Pas des dents: 9,525mm
Nº de dents: 22
Longueur de coupe minimum: 9,921mm
Longueur de coupe maximum: 63,5mm
Pression requise: 1.470Ibs
Pression requise: 666,78Kg
Coins
Nombre de coins: 1 unité
Nombre d’exécutions: 2
Épaisseur: 1,193mm
Caps
Diamètre du cap: 18, 19, 20, 22, 24, 25, 26, 28, 30, 32, 34, 35 et 36mm
Longueur du cap: 63,5mm

Poids: 0,350 Kg. Approx.

Outillage en option





Broches de 5mm coupe


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00004
Temps de brochage: 1:00 min.

Tolérance: JS9 (-0,014 +0,008)
Modèle: B1
Dimensions du broche: 6,35 x 171,45mmm
Dimensions de la chavete: 5 x 5mm
Pas des dents: 7,143mm
Nº de dents: 16
Longueur de coupe minimum: 7,54mm
Longueur de coupe maximum: 42,862mm
Pression requise: 1.860Ibs
Pression requise: 843,68Kg
Coins
Nombre de coins: 1 unité
Nombre d’exécutions: 2
Épaisseur: 1,27mm
Caps
Diamètre du cap: 12, 14, 15, 16, 17, 18 et 19mm
Longueur du cap: 42,862mm

Poids: 0,100 Kg. Approx.

Outillage en option​





Broches de 4mm


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00003
Temps de brochage: 1:00 min.

Tolérance: JS9 (-0,015 +0,01)
Modèle: B1
Dimensions du broche: 6,35 x 171,45mm
Dimensions de la chavete: 4 x 4mm
Pas des dents: 7,143mm
Nº de dents: 16
Longueur de coupe minimum: 7,54mm
Longueur de coupe maximum: 42,862mm
Pression requise: 1.140Ibs
Pression requise: 517,09Kg
Coins
Nombre de coins: 1 unité
Nombre d’exécutions: 2
Épaisseur: 0,965mm
Caps
Diamètre du cap: 12, 14, 15, 16, 17, 18 et 19mm
Longueur du cap: 42,862mm

Poids: 0,100 Kg. Approx.

Outillage en option​





Broches de 3mm


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00002
Temps de brochage​​: 0:45 min.

Tolérance: JS9 (-0,013 +0,009)
Modèle: A
Dimensions du broche: 3,175 x 127mmm
Dimensions de la chavete: 3 x 3mm
Pas des dents: 4,762mm
Nº de dents: 18
Longueur de coupe minimum: 5,159mm
Longueur de coupe maximum: 28,575mm
Pression requise: 650Ibs
Pression requise: 294,83Kg
Coins
Nombre de coins: 1 unité
Nombre d’exécutions: 2
Épaisseur: 0,787mm
Caps
Diamètre du cap: 6, 8, 10, 12 et 15mm
Longueur du cap: 28,575mm

Poids: 0,020 Kg. Approx.

Outillage en option​





Broches de 2mm


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BR-00001
Temps de brochage​: 0:30 min.

Tolérance: JS9 (-0,014 +0,009)
Modèle: A
Dimensions du broche: 3,175 x 127mm
Dimensions de la chavete: 2 x 2mm
Pas des dents: 4,762mm
Nº de dents: 18
Longueur de coupe minimum: 5,159mm
Longueur de coupe maximum: 28,575mm
Pression requise: 720Ibs
Pression requise: 326,58Kg
Coins
Nombre de coins: 0 unités
Nombre d’exécutions: 1
Caps
Diamètre du cap: 6, 8, 10, 12 et 15mm
Longueur du cap: 28,575mm

Poids: 0,020 Kg. Approx.

Outillage en option​





Broches de 1 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00020
Temps de brochage​: 8:00 min.

Tolérance: JS9 (1,0015 · 1,0025)
Modèle: F
Dimensions du broche: 1 x 20 1/4 pouces
Pas des dents: 5/8 pouce
Nº de dents: 26
Longueur de coupe minimum: 1 pouce
Longueur de coupe maximum: 6 pouces
Pression requise: 11.100Ibs
Coins
Nombre de coins: 7 unités
Nombre d’exécutions: 8
Épaisseur: 0,0625 pouces
Caps
Diamètre du cap: 3 1/16, 3 1/8, 3 3/16, 3 1/4, 3 5/16, 3 3/8, 3 7/16, 3 1/2, 3 9/16, 3 5/8, 3 11/16, 3 3/4, 3 13/16, 3 7/8, 3 15/16, 4, 4 1/16, 4 1/8, 4 3/16, 4 1/4, 4 5/16, 4 3/8, 4 7/16, 4 1/2, 7 9/16, 4 5/8, 4 11/16, 4 3/4, 4 13/16, 4 7/8, 4 15/16 et 5 pouces
Longueur du cap: 6 pouces

Poids: 3,5 Kg. Approx.

Outillage en option​





Broches de 7/8 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00019
Temps de brochage: 6:00 min.

Tolérance: JS9 (0,8765 · 0,8775)
Modèle: F
Dimensions du broche: 1 x 20 1/4 pouces
Pas des dents: 5/8 pouce
Nº de dents: 26
Longueur de coupe minimum: 1 pouce
Longueur de coupe maximum: 6 pouces
Pression requise: 9.800Ibs
Coins
Nombre de coins: 6 pouces
Nombre d’exécutions: 7
Épaisseur: 0,0625 pouces
Caps
Diamètre du cap: 3 1/16, 3 1/8, 3 3/16, 3 1/4, 3 5/16, 3 3/8, 3 7/16, 3 1/2, 3 9/16, 3 5/8, 3 11/16, 3 3/4, 3 13/16, 3 7/8, 3 15/16, 4, 4 1/16, 4 1/8, 4 3/16, 4 1/4, 4 5/16, 4 3/8, 4 7/16, 4 1/2, 7 9/16, 4 5/8, 4 11/16, 4 3/4, 4 13/16, 4 7/8, 4 15/16 et 5 pouces
Longueur du cap: 6 pouces

Poids: 3,5 Kg. Approx.

Outillage en option​





Broches de 3/4 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00018
Temps de brochage: 5:00 min.

Tolérance: JS9 (0,7515 · 0,7525)
Modèle: E
Dimensions du broche: 3/4 x 15 1/2 pouces
Pas des dents: 5/8 pouce
Nº de dents: 20
Longueur de coupe minimum: 1 pouce
Longueur de coupe maximum: 6 pouces
Pression requise: 11.900Ibs
Coins
Nombre de coins: 5 unités
Nombre d’exécutions: 6
Épaisseur: 0,0625 pouces
Caps
Diamètre du cap: 2 5/16, 2 3/8, 2 7/16, 2 1/2, 2 9/16, 2 5/8, 2 11/16, 2 3/4, 2 13/16, 2 7/8, 2 15/16, 3, 3 1/16, 3 1/8, 3 3/16, 3 1/4, 3 5/16, 3 3/8, 3 7/16, 3 1/2, 3 9/16, 3 5/8, 3 11/16, 3 3/4, 3 13/16, 3 7/8, 3 15/16 et 4 pouces
Longueur du cap: 6 pouces

Poids: 1,5 Kg. Approx.

Outillage en option​





Broches de 5/8 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00017
Temps de brochage​: 4:00 min.

Tolérance: JS9 (0,6260 · 0,6270)
Modèle: E
Dimensions du broche: 3/4 x 15 1/2 pouces
Pas des dents: 5/8 pouce
Nº de dents: 20
Longueur de coupe minimum: 1 pouce
Longueur de coupe maximum: 6 pouces
Pression requise: 9.600Ibs
Coins
Nombre de coins: 4 unités
Nombre d’exécutions: 5
Épaisseur: 0,0625 pulgadas
Caps
Diamètre du cap: 2 5/16, 2 3/8, 2 7/16, 2 1/2, 2 9/16, 2 5/8, 2 11/16, 2 3/4, 2 13/16, 2 7/8, 2 15/16, 3, 3 1/16, 3 1/8, 3 3/16, 3 1/4, 3 5/16, 3 3/8, 3 7/16, 3 1/2, 3 9/16, 3 5/8, 3 11/16, 3 3/4, 3 13/16, 3 7/8, 3 15/16 et 4 pouces
Longueur du cap: 6 pouces

Poids: 1,5 Kg. Approx.

Outillage en option​





Broches de 9/16 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00016
Temps de brochage: 3:40 min.

Tolérance: JS9 (0,5631 · 0,5641)
Modèle: D
Dimensions du broche: 9/16 x 13 7/8 pouces
Pas des dents: 5/8 pouce
Nº de dents: 17
Longueur de coupe minimum: 1 pouce
Longueur de coupe maximum: 6 pouces
Pression requise: 8.900Ibs
Coins
Nombre de coins: 4 unités
Nombre d’exécutions: 5
Épaisseur : 0,0560 pouces
Caps
Diamètre du cap: 1 7/16, 1 1/2, 1 9/16, 1 5/8, 1 11/16, 1 3/4, 1 13/16, 1 7/8, 1 15/16, 2, 2 1/16, 2 1/8, 2 3/16, 2 1/4, 2 5/16, 2 3/8, 2 7/16, 2 1/2, 2 9/16, 2 5/8, 2 11/16, 2 3/4, 2 13/16, 2 7/8, 2 15/16 et 3 pouces
Longueur du cap: 4, 5 et 6 pouces

Poids: 1,00 Kg. Approx.

Outillage en option​





Broches de 1/2 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00015
Temps de brochage: 3:00 min.

Tolérance: JS9 (0,5006 · 0,5016)
Modèle: D
Dimensions du broche: 9/16 x 13 7/8 pouces
Pas des dents: 5/8 pouce
Nº de dents: 17
Longueur de coupe minimum: 1 pouce
Longueur de coupe maximum: 6 pouces
Pression requise: 9.800Ibs
Coins
Nombre de coins: 3 unités
Nombre d’exécutions: 4
Épaisseur: 0,0625 pouces
Caps
Diamètre du cap: 1 7/16, 1 1/2, 1 9/16, 1 5/8, 1 11/16, 1 3/4, 1 13/16, 1 7/8, 1 15/16, 2, 2 1/16, 2 1/8, 2 3/16, 2 1/4, 2 5/16, 2 3/8, 2 7/16, 2 1/2, 2 9/16, 2 5/8, 2 11/16, 2 3/4, 2 13/16, 2 7/8, 2 15/16 et 3 pouces
Longueur du cap: 4, 5 et 6 pouces

Poids: 1,00 Kg. Approx.

Outillage en option​





Broches de 7/16 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00014
Temps de brochage: 3:00 min.

Tolérance: JS9 (0,4380 · 0,4390)
Modèle: D
Dimensions du broche: 9/16 x 13 7/8 pouces
Pas des dents: 5/8 pouce
Nº de dents: 17
Longueur de coupe minimum: 1 pouce
Longueur de coupe maximum: 6 pouces
Pression requise: 9.400Ibs
Coins
Nombre de coins: 3 unités
Nombre d’exécutions: 4
Épaisseur: 0,0560 pouces
Caps
Diamètre du cap: 1 7/16, 1 1/2, 1 9/16, 1 5/8, 1 11/16, 1 3/4, 1 13/16, 1 7/8, 1 15/16, 2, 2 1/16, 2 1/8, 2 3/16, 2 1/4, 2 5/16, 2 3/8, 2 7/16, 2 1/2, 2 9/16, 2 5/8, 2 11/16, 2 3/4, 2 13/16, 2 7/8, 2 15/16 et 3 pouces
Longueur du cap: 4, 5 et 6 pouces

Poids: 1,00 Kg. Approx.

Outillage en option​





Broches de 3/8 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00013
Temps de brochage: 2:30 min.

Tolérance: JS9 (0,3755 · 0,3765)
Modèle: D
Dimensions du broche: 9/16 x 13 7/8 pouces
Pas des dents: 5/8 pouce
Nº de dents: 17
Longueur de coupe minimum: 1 pouce
Longueur de coupe maximum: 6 pouces
Pression requise: 7.000Ibs
Coins
Nombre de coins: 2 unités
Nombre d’exécutions: 3
Épaisseur: 0,0625 pouces
Caps
Diamètre du cap: 1 7/16, 1 1/2, 1 9/16, 1 5/8, 1 11/16, 1 3/4, 1 13/16, 1 7/8, 1 15/16, 2, 2 1/16, 2 1/8, 2 3/16, 2 1/4, 2 5/16, 2 3/8, 2 7/16, 2 1/2, 2 9/16, 2 5/8, 2 11/16, 2 3/4, 2 13/16, 2 7/8, 2 15/16 et 3 pouces
Longueur du cap: 4, 5 et 6 pouces

Poids: 1,00 Kg. Approx.

Outillage en option​





Broches de 5/16 pouce


Brochas de acero templado y rectificado de primer nivel mundial para optimizar el perfecto acabado de la pieza y la tolerancia exacta. Cada Kit de brocha viene equipada con las cuñas correspondientes.

REF: 125-09-01-BRP-00012
Tiempo de brochado: 2:30 min.

Tolérance: JS9 (0,3127 · 0,3137)
Modèle: D
Dimensions du broche: 9/16 x 13 7/8 pouces
Pas des dents: 5/8 pouce
Nº de dents: 17
Longueur de coupe minimum: 1 pouce
Longueur de coupe maximum: 6 pouces
Pression requise: 8.000Ibs
Coins
Nombre de coins: 2 unités
Nombre d’exécutions: 3
Épaisseur: 0,0560 pouces
Caps
Diamètre du cap: 1 7/16, 1 1/2, 1 9/16, 1 5/8, 1 11/16, 1 3/4, 1 13/16, 1 7/8, 1 15/16, 2, 2 1/16, 2 1/8, 2 3/16, 2 1/4, 2 5/16, 2 3/8, 2 7/16, 2 1/2, 2 9/16, 2 5/8, 2 11/16, 2 3/4, 2 13/16, 2 7/8, 2 15/16 et 3 pouces
Longueur du cap: 4, 5 et 6 pouces

Poids: 1,00 Kg. Approx.

Outillage en option​





Broches de 3/8 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00011
Temps de brochage: 2:30 min.

Tolérance: JS9 (0,3755 · 0,3765)
Modèle: C
Dimensions du broche: 3/8 x 11 3/4 pouces
Pas des dents: 3/8 pouce
Nº de dents: 22
Longueur de coupe minimum: 25/64 pouce
Longueur de coupe maximum: 2 1/2 pouces
Pression requise: 4.340Ibs
Coins
Nombre de coins: 2 unités
Nombre d’exécutions: 3
Épaisseur: 0,0625 pouces
Caps
Diamètre du cap: 3/4, 13/16, 7/8, 15/16, 1, 1 1/16, 1 1/8, 1 3/16, 1 1/4, 1 5/16, 1 3/8, 1 7/16, 1 1/2 et 1 9/16 pouces
Longueur du cap: 2 1/2 pouces

Poids: 0,350 Kg. Approx.

Outillage en option​





Broches de 5/16 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00010
Temps de brochage​: 2:30 min.

Tolérance: JS9 (0,3127 · 0,3137)
Modèle: C
Dimensions du broche: 3/8 x 11 3/4 pouces
Pas des dents: 3/8 pouce
Nº de dents: 22
Longueur de coupe minimum: 25/64 pouce
Longueur de coupe maximum: 2 1/2 pouces
Pression requise: 3.960Ibs
Coins
Nombre de coins: 2 unités
Nombre d’exécutions: 3
Épaisseur: 0,0550 pouces
Caps
Diamètre du cap: 3/4, 13/16, 7/8, 15/16, 1, 1 1/16, 1 1/8, 1 3/16, 1 1/4, 1 5/16, 1 3/8, 1 7/16, 1 1/2 et 1 9/16 pouces
Longueur du cap: 2 1/2 pouces

Poids: 0,350 Kg. Approx.

Outillage en option





Broches de 1/4 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00009
Temps de brochage​: 1:20 min.

Tolérance: JS9 (0,2502 · 0,2512)
Modèle: C
Dimensions du broche: 3/8 x 11 3/4 pouces
Pas des dents: 3/8 pouce
Nº de dents: 22
Longueur de coupe minimum: 25/64 pouce
Longueur de coupe maximum: 2 1/2 pouces
Pression requise: 2.520Ibs
Coins
Nombre de coins: 1 unité
Nombre d’exécutions: 2
Épaisseur: 0,0625 pouces
Caps
Diamètre du cap: 3/4, 13/16, 7/8, 15/16, 1, 1 1/16, 1 1/8, 1 3/16, 1 1/4, 1 5/16, 1 3/8, 1 7/16, 1 1/2 et 1 9/16 pouces
Longueur du cap: 2 1/2 pouces

Poids: 0,350 Kg. Approx.

Outillage en option​





Broches de 3/16 pouce


Brochas de acero templado y rectificado de primer nivel mundial para optimizar el perfecto acabado de la pieza y la tolerancia exacta. Cada Kit de brocha viene equipada con las cuñas correspondientes.

REF: 125-09-01-BRP-00008
Tiempo de brochado: 1:20 min.

Tolérance: JS9 (0,1877 · 0,1887)
Modèle: C
Dimensions du broche: 3/8 x 11 3/4 pouces
Paso de los dientes: 3/8 pouce
Pas des dents: 22
Longueur de coupe minimum: 25/64 pouce
Longueur de coupe maximum: 2 1/2 pouces
Pression requise: 1.540Ibs
Coins
Nombre de coins: 1 unité
Nombre d’exécutions: 2
Épaisseur: 0,0500 pouces
Caps
Diamètre du cap: 3/4, 13/16, 7/8, 15/16, 1, 1 1/16, 1 1/8, 1 3/16, 1 1/4, 1 5/16, 1 3/8, 1 7/16, 1 1/2 et 1 9/16 pouces
Longueur du cap: 2 1/2 pouces

Poids: 0,350 Kg. Approx.

Outillage en option​





Broches de 3/16 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00007
Temps de brochage​: 1:00 min.

Tolérance: JS9 (0,1877 · 0,1887)
Modèle: B
Dimensions du broche: 3/16 x 6 3/4 pouces
Pas des dents: 9/32 pouce
Nº de dents: 16
Longueur de coupe minimum: 19/64 pouce
Longueur de coupe maximum: 1 11/16 pouces
Pression requise: 1.860Ibs
Coins
Nombre de coins: 1 unité
Nombre d’exécutions: 2
Épaisseur: 0,0500 pouces
Caps
Diamètre du cap: 1/2, 9/16, 5/8, 11/16, 3/4, 13/16 et 7/8 pouce
Longueur du cap: 1 11/16 pouces

Poids: 0,100 Kg. Approx.

Outillage en option​





Broches de 5/32 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00006
Temps de brochage​: 1:00 min.

Tolérance: JS9 (0,1564 · 0,1574)
Modèle: B
Dimensions du broche: 3/16 x 6 3/4 pouces
Pas des dents: 9/32 pouce
Nº de dents: 16
Longueur de coupe minimum: 19/64 pouce
Longueur de coupe maximum: 1 11/16 pouces
Pression requise: 1.320Ibs
Coins
Nombre de coins: 1 unité
Nombre d’exécutions: 2
Épaisseur: 0,0420 pouces
Caps
Diamètre du cap: 1/2, 9/16, 5/8, 11/16, 3/4, 13/16 y 7/8 pouce
Longueur du cap: 1 11/16 pouces

Poids: 0,100 Kg. Approx.

Outillage en option





Broches de 1/8 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00005
Temps de brochage​: 1:00 min.

Tolérance: JS9 (0,1252 · 0,1262)
Modèle: B
Dimensions du broche: 3/16 x 6 3/4 pouces
Nº de dents: 16
Longueur de coupe minimum: 19/64 pouce
Longueur de coupe maximum: 1 11/16 pouces
Pression requise: 720Ibs
Coins
Nombre de coins: 1 unité
Nombre d’exécutions: 2
Épaisseur: 0,0310 pouces
Caps
Diamètre du cap: 1/2, 9/16, 5/8, 11/16, 3/4, 13/16 et 7/8 pouce
Longueur du cap: 1 11/16 pouces

Poids: 0,100 Kg. Approx.

Outillage en option





Broches de 3/32 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00004
Temps de brochage: 0:40 min.

Tolérance: JS9 (0,0938 · 0,0948)
Modèle: B
Dimensions du broche: 3/16 x 6 3/4 pouces
Pas des dents: 9/32 pouce
Nº de dents: 16
Longueur de coupe minimum: 19/64 pouce
Longueur de coupe maximum: 1 11/16 pouces
Pression requise: 930Ibs
Coins
Nombre de coins: 0 unités
Nombre d’exécutions: 1
Caps
Diamètre du cap: 1/2, 9/16, 5/8, 11/16, 3/4, 13/16 et 7/8 pouce
Longueur du cap: 1 11/16 pouces

Poids: 0,100 Kg. Approx.

Outillage en option​





Broches de 1/8 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00003
Temps de brochage: 0:45 min.

Tolérance: JS9 (0,1252 · 0,1262)
Modèle: A
Dimensions du broche: 1/8 x 5 pouces
Pas des dents: 3/16 pouce
Nº de dents: 18
Longueur de coupe minimum: 13/64 pouce
Longueur de coupe maximum: 1 1/8 pouces
Pression requise: 650Ibs
Coins
Nombre de coins: 1 unité
Nombre d’exécutions: 2
Épaisseur: 0,0310 pouces
Caps
Diamètre du cap: 1/4, 5/16, 3/8, 7/16 et 1/2 pouce
Longueur du cap: 1 1/8 pouces

Poids: 0,020 Kg. Approx.

Outillage en option​





Broches de 3/32 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00002
Temps de brochage: 0:30 min.

Tolérance: JS9 (0,0938 · 0,0948)
Modèle: A
Dimensions du broche: 1/8 x 5 pouces
Pas des dents: 3/16 pouce
Nº de dents: 18
Longueur de coupe minimum: 13/64 pouce
Longueur de coupe maximum: 1 1/8 pouces
Pression requise: 780Ibs
Coins
Nombre de coins: 0 unités
Nombre d’exécutions: 1
Caps
Diamètre du cap: 1/4, 5/16, 3/8, 7/16 et 1/2 pouce
Longueur du cap: 1 1/8 pouces

Poids: 0,020 Kg. Approx.

Outillage en option​





Broches de 1/16 pouce


Broches en acier trempé et rectifié de premier niveau mondial pour optimiser la parfaite finition de la pièce et la tolérance (l'ampleur de jeu) exacte.
Chaque Kit de broche est équipé des coins correspondants.

REF: 125-09-01-BRP-00001
Temps de brochage: 0:30 min.

Tolérance: JS9 (0,0625 · 0,0635)
Modèle: A
Dimensions du broche: 1/8 x 5 pouces
Pas des dents: 3/16 pouce
Nº de dents: 18
Longueur de coupe minimum: 13/64 pouce
Longueur de coupe maximum: 1 1/8 pouces
Pression requise: 390Ibs
Coins
Nombre de coins: 0 unités
Nombre d’exécutions: 1
Caps
Diamètre du cap: 1/4, 5/16, 3/8, 7/16 et 1/2 pouce
Longueur du cap: 1 1/8 pouces

Poids: 0,020 Kg. Approx.

Outillage en option​




+ Infos pour Brocheuse Hydraulique Verticale BM25


La brocheuse BM25 est capable de réaliser non seulement des entailles pour des rainures internes mais aussi des formes polygonales, réparties régulièrement, de trous cylindriques (carrés, rectangulaires, hexagonaux,...)

Il est également possible de réaliser un nombre déterminé de rainures réparties sur le même trou, arrivant même à générer des stries intérieures.

Dimensions de la machine Brocheuse Hydraulique Verticale BM25


Dimensions de la machine: 750x1240x2400 mm.

Poids​: 850 Kg.

Code de la taxe à l'importation: 84613090

Caractéristiques de l'emballage Brocheuse Hydraulique Verticale BM25


Nº Colis​: 1.

Largeur​: 790 mm.

Profondeur​: 1290 mm.

Hauteur​: 1900 mm.

Volume: 1,78 m3

Poids Net: 850 Kg.

Poids Brut​: 855 Kg.

Code de la taxe à l'importation​: 84613090

Autres caractéristiques:

  • Emballage sur palette de fer et film plastic.
  • En option: Emballage complètement en bois NIMF15.

Utilisations de la machine Brocheuse Hydraulique Verticale BM25


La Brocheuse hydraulique Verticale BM25 NARGESA est une machine pour réaliser des entalles et rainures sur tout type de pièces: pignons dentés, poulies, engrenages, etc. Pensée pour de petites et moyennes productions, elle se caractérise par sa grande polyvalence, sa fiabilité, sa facilité d'utilisation et sa préparation rapide.


Abonnez-vous à notre newsletter

Rejoignez la communauté Nargesa et recevez toutes les informations sur le secteur, des vidéos de démonstration, des promotions de machines...



Clients

Certains de nos clients
