Гидравлический пресс для пробивки отверстий PI85

Гидравлический пресс для пробивки отверстий  PI85

Примеры работ, выполненных с Гидравлический пресс для пробивки отверстий PI85

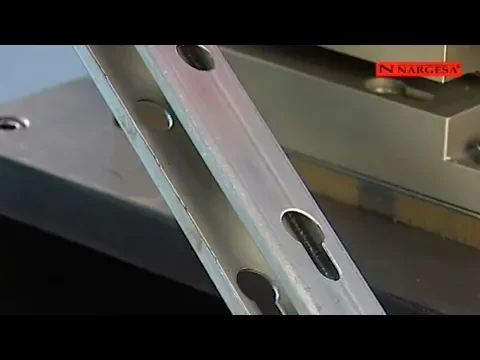

TROQUELADORA HIDRÀULICA DE CERRADURAS PI85 | NARGESA PI85 - YouTube
Гидравлический пресс для пробивки отверстий  PI85
Персонализированное предложение БЕСПЛАТНО
Row 2
Адрес
Желаемые машины


Гидравлический пресс для пробивки отверстий PI85 Nargesa быстро и точно производит выборку пазов, пробивает отверстия для ручек и замочных скважин в полых трубах. Станок PI85 Nargesa - ПОСЛЕДНЕЕ СЛОВО ТЕХНИКИ в мире замков. Получение патента в 2006 году сделало компанию Nargesa лидером в производстве подобного рода оборудования.  Подходит к 85% замков всех торговых марок и моделей.

Сертификация согласно нормам Европейского Союза (СЕ) в производстве промышленного оборудования.



Технические характеристики

Гидравлический пресс PI85 Nargesa – НОВИНКА в мире замков. Получение патента в 2006 году сделало компанию Nargesa лидером в производстве подобного рода оборудования.  Подходит к 85% замков всех торговых марок и моделей.

  • Обычно у рабочего уходит от 30 до 45 минут на полный цикл по выборке пазов, пробивке отверстий под дверные ручки и замочную скважину в трубах квадратного или прямоугольного сечения. Благодаря станку PI85 Nargesa, данная операция занимает меньше минуты. Станок предусмотрен для производства в больших объемах и для крупносерийного производства.
  • Качество обработки идеальное, с надлежащим допуском, можно вставлять замок (без шлифовки, без снятия заусениц).  Таким образом, время обработки сведено к минимуму.
  • Многие компании приобрели станок для пробивки отверстий PI85 не только для собственных нужд, но и в том числе, для продажи готовых изделий другим компаниям.
  • При работе на данном станке можно использовать трубы 35х35, 40х40, 40х50, 40х60, 40х70, 40х80, 50х50, 50х60, 50х70, 50х80.
  • Толщина трубы может быть 1,5 мм и 2 мм. Для работы на данном станке неважен материал, станок может пробивать как обычную сталь, так и нержавеющую или оцинкованную сталь.
  • Важно помнить, что вырубка пазов делается всегда со стороны 35, 40 или 50 мм.
  • Можно объединить пробивку замочной скважины и дверной ручки и, таким образом, сделать в трубе отверстия под замок и ручку на двух концах, а также пробивать либо ручку, либо замок в другой.
  • Длина паза регулируется, так же как и длина отверстия под замок, от 18 мм до 37 мм.

Характеристики станка:

  • Гидравлическая система пробивки отверстий.
  • Безопасный запуск с педали.
  • Время выполнения выборки пазов: прибл. 58 сек.
  • Тип замочной скважины : цилиндр.
  • Тип материала: оцинкованная сталь, конструкционная сталь, М S…
  • Толщина трубы: 1,5 мм и 2 мм.
  • Регулируемая длина выборки пазов.
  • Регулируемый  размер отверстий под замки от 18 мм до 37 мм.
  • Для станка PI85 расстояние между осями 85 мм.
  • Мощность двигателя: 0,75 кВт.
  •  3-х фазный напряжение: 230/400Вт.

Примеры, этикетки и замки

Tesa: Ref 2010B, 2211, 2240, 2241, 2230, 2231, 2236, 2237
Serraller: Ref 20020, 20023, 20025, 20028, 20030, 20035
Lince: Ref 5530, 5532, 5542, 5570, 5571, 5572, 5590, 5402, 5403
MCM: Ref 1650, 1449, 1450, 2449, 2450, 2419, 2350

Для различных размеров обратитесь к производителю

По станкам с однофазным напряжением, пожалуйста, сделайте запрос.​

Нижняя станина установлена на поддон для легкой транспортировки станка на рабочее место или на склад.
Станок поставляется полностью собранным.
Упаковка на стальной поддон, 3х-слойный картон для удобства при морских перевозках.
Опция: упаковка из обработанной по стандарту ISPM 15 древесины.


Все наши станки производятся на наших предприятиях в Испании. Гидравлические и  и электронные компоненты стандартные и производятся ведущими европейскими брендами -  Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato и т.д., с сервисными центрами по всему миру.


Персонализированное предложение БЕСПЛАТНО

Дополнительные аксессуары для Гидравлический пресс для пробивки отверстий PI85



Инструмент для трубы 35x35мм. толщина стенки 1,5мм


Инструмент для 35X35мм
REF: 140-07-01-00001
ТРУБА: 35x35 мм
ТОЛЩИНА: 1,5 мм
КОЛИЧЕСТВО В НАБОРЕ: 3 шт.
Вес: 5 кг.

Дополнительное оборудование




Инструмент для трубы от 40x40мм до 40x80мм. толщина стенки 1,5мм


ИНСТРУМЕНТ ДЛЯ 40X40 мм
REF: 140-07-01-00003
ТРУБА: 40x40мм, 40x50мм, 40x60мм, 40x70мм, 40x80мм.
ТОЛЩИНА: 1,5 мм
КОЛИЧЕСТВО В НАБОРЕ: 8 шт.
ВЕС: 5,3 Кг

Дополнительное оборудование




Инструмент для трубы от 40x40 мм до 40x80 мм. толщина 2 мм


ИНСТРУМЕНТ 40X40mm

REF: 140-07-01-00004
ТРУБА: 40x40мм, 40x50мм, 40x60мм, 40x70мм, 40x80мм.
ТОЛЩИНА: 2мм
КОЛИЧЕСТВО В НАБОРЕ: 8 шт.
ВЕС: 5,3 кг.

Дополнительное оборудование.





Инструмент для трубы от 50x50мм до 50x80мм. толщина 1,5 мм


Инструмент для 50X50мм

REF: 140-07-01-00005
ТРУБА: 50x50мм, 50x60мм, 50x70мм, 50x80мм.
ТОЛЩИНА: 1,5мм
КОЛИЧЕСТВО В НАБОРЕ: 7 шт.
ВЕС: 5,5 кг.

Дополнительное оборудование.





Инструмент для диаметра от 50x50мм до 50x80мм. толщина 2мм.


Инструмент для диаметра 50X50мм

REF: 140-07-01-00006
ТРУБА: 50x50мм, 50x60мм, 50x70мм, 50x80мм.
ТОЛЩИНА: 2мм
КОЛИЧЕСТВО В НАБОРЕ: 7 шт.
ВЕС: 5,5 kg.

Дополнительное оборудование




+ Информация для Гидравлический пресс для пробивки отверстий PI85


Гидравлический пресс для пробивки отверстий Nargesa выполняет различные операции по пробивке:


- Вырубка входного механизма, замок и ручка на обе стороны.
- Вырубка входного механизма, замок и ручка только на одну сторону.
- Вырубка входного механизма, замок без ручки.

Виды вырубки подходят ко всем типам труб. Станок может работать с размерами 35x35 / 40x40 / 40x50 / 40x60 / 40x70 / 40x80 / 50x50 / 50x60 / 50x70 / 50x80.

Габаритные размеры станка Гидравлический пресс для пробивки отверстий PI85


Габариты станка: 1500x570x1470 мм.

Вес: 200 Кг.

Код: 84624900

Другие характеристики:

  • Нижняя подставка на поддоне для легкой транспортировки станка на склад или на место хранения.
  • Станок поставляется полностью собранным.

Характеристики упаковки Гидравлический пресс для пробивки отверстий PI85


Nº паллетов: 1.

Ширина: 660 мм.

Длина: 580 мм.

Высота: 1640 мм.

Объем: 0,65 м3

Вес нетто: 200 Кг.

Вес брутто: 212 Кг.

Код:  84624900

Другие характеристики:

  • Нижняя подставка на поддоне для легкой транспортировки станка на склад или на место хранения.
  • Станок поставляется полностью собранным.
  • Упаковка на стальной поддон, 3х-слойный картон для удобства при морских перевозках.
  • Опция: упаковка из обработанной по стандарту ISPM 15 древесины.

Применение Гидравлический пресс для пробивки отверстий PI85


Гидравлический пресс для замков PI85 был разработан для быстрой и точной вырубки в трубах замков типа цилиндр. Всего за 58 секунд вы получаете выбранный паз, отверстия под замочную скважину и ручку.  Благодаря дизайну, станок легко перевозить на рабочее место. Получаемые отверстия в 85% подходят к замкам различных марок и моделей.  Это очень простой в использовании станок.
