Примеры работ, выполненных с ГИДРАВЛИЧЕСКИЙ ЛИСТОГИБОЧНЫЙ ПРЕСС MP1500ЧПУ
Гидравлический листогибочный пресс MP1500ЧПУ NARGESA. Длина гиба 1500мм, 40 тонн.
Гидравлический листогибочный пресс МР1500ЧПУ NARGESA ставит обработку листового металла на новый уровень, предлагая превосходный результат. Имея прочную раму-станину из сварной, стабилизированной и обработанной стали, внешний дизайн, соединяющий в себе упрощённые линии при массивном внешнем виде, и улучшенные конструктивные расчёты, гидравлические гибочные станки нового поколения стали краеугольным камнем в индустрии листовой металлообработки.
При поддержке ЧПУ с широкими техническими возможностями, эти сложные и многосторонние станки стали намного удобнее в использовании. Цветной сенсорный экран с высоким разрешением, графический интерфейс и мощный процессор позволяют даже самые сложные операции по гибке выполнять без особых усилий и сложных алгоритмов в считанные секунды. Таким образом, можно получать высочайшую производительность этих примеров инженерного искусства.
Длина гиба: 1500мм. Тоннаж: 40 Тонн.
Сертификация согласно нормам Европейского Союза (СЕ) в производстве промышленного оборудования.
Технические характеристики
СТАНДАРТНОЕ ОБОРУДОВАНИЕ, ПОСТАВЛЯЕМОЕ В КОМПЛЕКТЕ:
- Автоматическая регулировка вертикальной оси гибки Y (Y ось).
- Фиксирующий задний упор оснащен шариковыми направляющими от BOSCH REXROTH, а также автоматическим, с сервоприводом ESA, управлением горизонтальной оси (ось Х), ручным управлением вертикальной оси (Ось R) и ручным управлением поперечной оси ( ось Z) с параллельным выравниванием и регулировкой изгиба.
- Механизированная вертикальная ось (ось R) заднего упора, контролируется ESA серво-приводом. (Дополнительное оборудование не входит в комплектацию станка) Смотрите ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ.
- Система зажимов пуансонов Promecam с сегментированными фланцами.
- Держатель матрицы системы Euro Promecam.

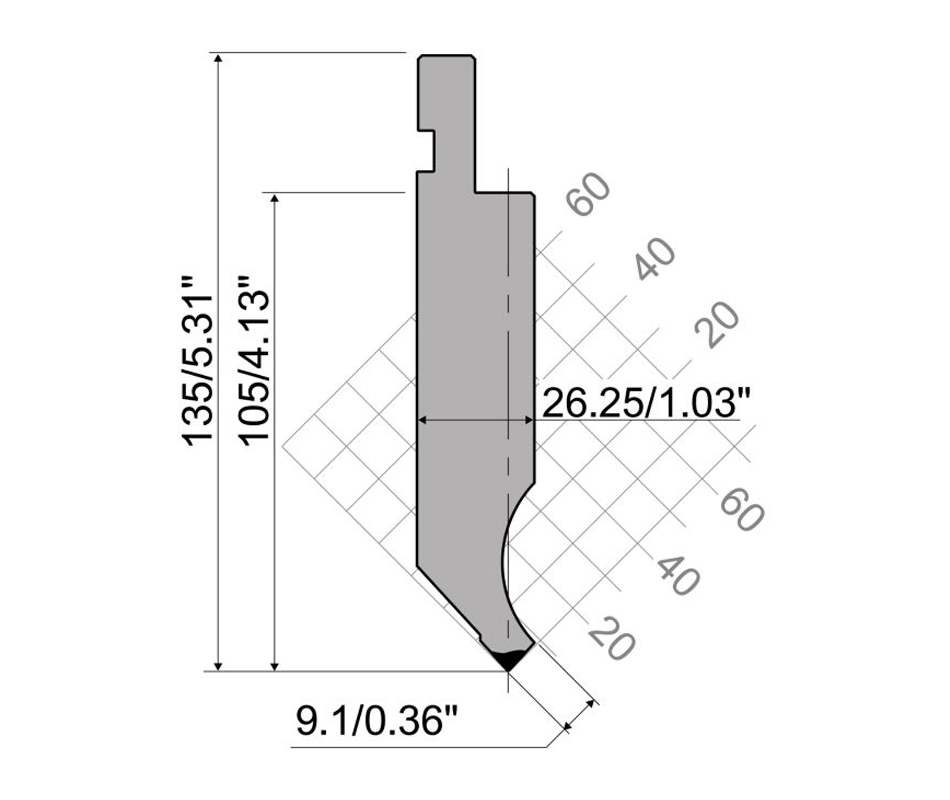

- Пуансон тип Promecam PS.135.85.R08, индукционно закалённый в рабочей зоне и зоне истирания. Смотрите ВХОДЯЩИЕ АКСЕССУАРЫ.

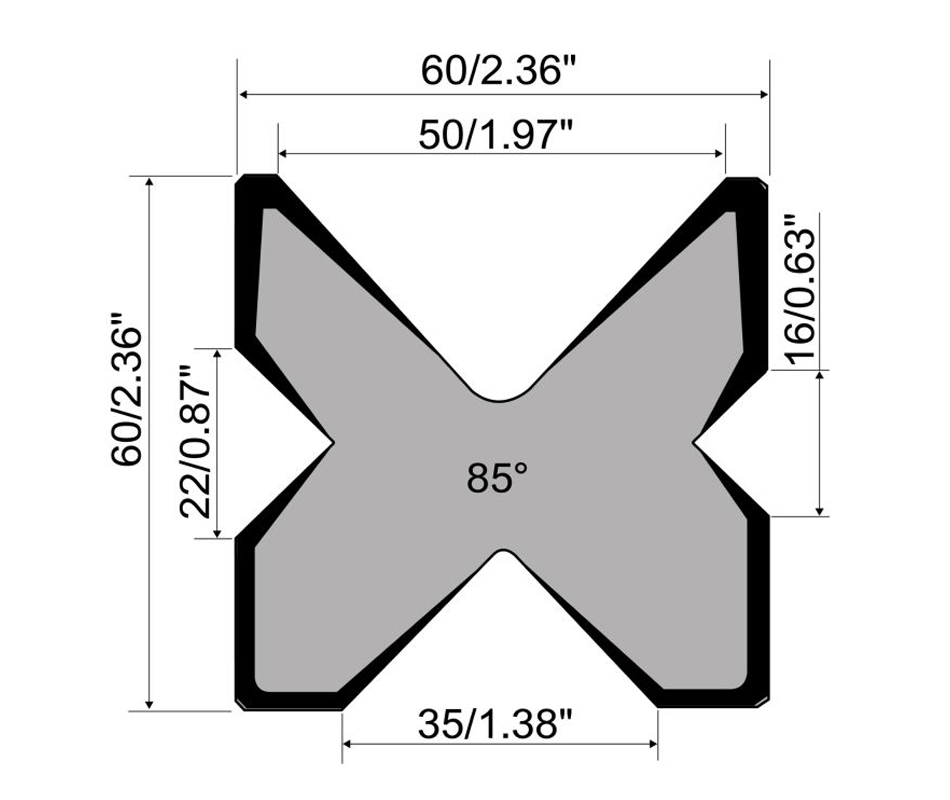

- Матрица тип Promecam М.460.R, индукционно закалённая в рабочей зоне и зоне истирания. Смотрите ВХОДЯЩИЕ АКСЕССУАРЫ .
- Числовое управление ESA S630.
- Адаптивная система контроля давления.
- Электронный компенсатор прогиба.
- Высокоточный оптический кодер GIVI MISURE с разрешением 0.005 мм.
- Гидравлический блок Atos Синхронизированная 24 VDC с резервными предохранительными клапанами с оптикой и индикацией давления.
- Электронная компенсация температуры рабочей жидкости в гидравлической системе.
- Передние рычаги двигаются по шариковым направляющим для оптимального захвата листового металла.
- Боковые дверцы с электронным контролем безопасности.
- Высокоточное лазерное сенсорное устройство, неподверженное воздействию наружных источников света.
- Программно-конфигурируемая электронная система приостановки.
- Направленная светодиодная подсветка зоны сгиба.
- Интернет подключение по локальной сети 10/100 мбт.
- Порты USB 2.0 и разъем VGA для обновления данных, резервного копирования и периферийного оборудования.
- 10и-дюймовый цветной сенсорный экран с графическим интерфейсом, высоким разрешением (перевод более чем на 20 языков).
- Базовое программное обеспечение, установленное в системе ЧПУ, содержит полный перечень пуансонов и матриц Promecam для создания, изменения и редактирования программ по гибке листового профиля в цифровом режиме, которое также может быть расширено с помощью дополнительных программных модулей.
- Дополнительная загрузка в базовый комплект ЧПУ программных модулей с моделированием гибки и оптимизатором ЧПУ для создания 2D графики операции гибки с наиболее эффективной последовательностью. (Дополнительные аксессуары не входят в комплектацию) Смортите ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ.
- Полное программное обеспечение для Windows ПК с программой моделирования гибки и оптимизатором ЧПУ для разработки графического ПО для двухмерной графики 2D, с полным перечнем пуансонов и матриц Promecam.
Технические характеристики
- Скорость работы пуансона: 8,3 мм/сек.
- Скорость возврата пуансона: 120 мм/сек.
- Скорость опускания пуансона: 200 мм/сек.
- Максимальный ход пуансона: 200 мм.
- Внутренняя длина гиба: 1250 мм.
- Всего длина гиба: 1500 мм.
- Регулировка заднего упора: 600 мм.
- Горловина: 270 мм.
- Мощность привода: 5,5 Квт / 7,5 HP.
- Трех-фазное напряжение: 230 / 400 Вт.
- Гидравлическая мощность: 40 Тонн.
Станок поставляется полостью собранным.
Все наши станки производятся на наших предприятиях в Испании. В производстве используются высококачественные гидравлические и электрические компоненты от европейских лидеров: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato и так далее с сервисными центрами по всему миру.
Система числового управления ESA S630
- ПК Компьютерная программа моделирования с двухмерной и трёхмерной графикой и оптимизатор для быстрой и надёжной последовательности процесса гибки. .
- ЧПУ компьютерная программа моделирования с двухмерной графикой и оптимизатор для быстрой и надёжной последовательности процесса гибки (дополнительно).
- Обзор программ, файлов и инструментов в реальном времени.
- Локальная и дистанционная система само-диагностики.
- Мультиязычная программа с возможностью выбора языка пользователя.
Дополнительные аксессуары для ГИДРАВЛИЧЕСКИЙ ЛИСТОГИБОЧНЫЙ ПРЕСС MP1500ЧПУ
Графики и расчет сгиба с помощью чпу
Компьютерная программа моделирования с двухмерной графикой и оптимизатор для быстрой и надёжной последовательности процесса гибки. Пользователь может приобрести дополнительное программное обеспечение для гибочного пресса и установить его позднее. Существует также возможность проведения удаленной установки программного обеспечения специалистами Nargesa.
Ось R
Вы можете включить ось R в комплектацию листогибочного пресса Nargesa при покупке или заказать его позднее. Данная ось имеет систему связи стандарта CANopen, что позволяет быстро и просто установить ось к станку. Оператору нужно только подключить ее к двигателю оси Х, а технический специалист Nargesa отконфигурирует ЧПУ удаленно.
- Скорость позиционирования по оси R: 130 мм/сек.
- Автоматические задние упоры на шариковых винтах гарантируют точность и высокую скорость позиционирования.
- Крутящий момент серводвигателя 1Нм при 5000 об/мин.
- Ход по оси R : 150 мм.
- Механическая точность: 0.05 мм.
Ось Z1-Z2
- Позиционирование с высокой скоростью: 400 мм/сек
- Точность и высокую скорость позиционирования обеспечивают шариковые линейные направляющие
- Крутящий момент серводвигателя 1 Нм при 5000 об / мин
- Ход оси Z1, Z2: 2600 мм
- Механическая точность: 0,05 мм
Пуансоны Cистемы Promecam PS.135.85.R08
Пуансон подвергается индукционной закалке в рабочих зонах, т.е. закалке токами высокой частоты и шлифовке;
Тип материала: C45
Механическая прочность: 560 - 710 Н/мм2
Твердость: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100, 100, 100, 100, 100 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 50, 100, 100, 100, 100, 100 мм.
Пуансон системы Promecam PU.85.35.R08
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 100, 100 мм.
Пуансон системы Promecam P.95.35.R5
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 100, 100 мм.
Пуансон системы Promecam PK.95.85.R3
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 100, 100 мм.
Пуансон системы Promecam P.97.85.R08
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 100, 100 мм.
Пуансон системы Promecam P.116.35.R08
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560-710 Н/мм2
ПРОЧНОСТЬ: 54-60 HRC
ДЛИНА:
835 мм.
415 мм.
795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 мм.
805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 100, 100 мм.
Пуансон системы Promecam P.116.35.R15
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 100, 100 мм.
Пуансон системы Promecam P.120.35.R08
Индукционно закален в рабочих зонах и отшлифован..
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 100, 100 мм.
Пуансон системы Promecam P.120.35.R15
Индукционно закален в рабочих зонах и отшлифован..
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 100, 100 мм.
Пуансон системы Promecam P.120.35.R3
Индукционно закален в рабочих зонах и отшлифован..
ТИП МАТЕРИАЛА: 42CRM04
МЕХАНИЧЕСКОЕ СОПРТИВЛЕНИЕ: 900 - 1150 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 мм.
- 805 мм. Деление : 100, 370, 10, 15, 20, 40, 50, 100, 100 мм.
Пуансон системы Promecam P.120.85.R1
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: 42CRM04
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 900 - 1150 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 100, 100 мм.
Пуансон системы Promecam P.130.85.R025
Индукционно закален в рабочих зонах, то есть закален с нагревом токами высокой частоты, и отшлифован.
ТИП МАТЕРИАЛА: 42CRM04
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 900 - 1150 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 100, 100 мм.
Пуансон системы Promecam PK.135.85.R08
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 100, 100 мм.
Пуансон системы Promecam P.135.85.R08
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: 42CRM04
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 900 - 1150 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 100, 100 мм.
МатрИЦА СИсТЕМы PROMECAM M.460.R
Матрица индукционно закалена в рабочих зонах, то есть закалена с нагревом токами высокой частоты, и отшлифована.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Фракционирование: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Фракционирование: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam M.460.60
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam M.490
Индукционно закален в рабочих зонах, то есть закален с нагревом токами высокой частоты, и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam M.490.70
Индукционно закален в рабочих зонах, то есть закален с нагревом токами высокой частоты, и отшлифован..
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.06.35
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.06.60
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam TR80.06.60
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.06.85
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.08.35
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.08.60
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam TR80.08.60
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.08.85
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.10.35
Индукционно закален в рабочих зонах и отшлифован. .
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.10.60
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam TR80.10.60
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.10.85
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.12.35
Индукционно закален в рабочих зонах и отшлифован. .
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.12.60
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam TR80.12.60
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.12.85
Индукционно закален в рабочих зонахи отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.16.35
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.16.60
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.16.85
Индукционно закален в рабочих зонах, то есть закален с нагревом токами высокой частоты, и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.20.35
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.20.60
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.20.85
Индукционно закален в рабочих зонах, то есть закален с нагревом токами высокой частоты, и отшлифован. .
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.25.35
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.25.60
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam T80.25.85
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam M75.85.63
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam M80.45.32
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam M80.45.40
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного листа Promecam M80.45.50
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam M80.85.80
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam M86.60.63
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam M95.80.100
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam MK103.80.125
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam M103.80.125
Индукционно закален в рабочих зонах и отшлифован. .
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam M110.60.80
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam MK130.80.160
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam M130.80.160
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam M195.70.200
ТИП МАТЕРИАЛА: 42CRM04
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 900 - 1150 Нмм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
- 795 мм. Деление: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 мм.
- 805 мм. Деление: 100, 370, 10, 15, 20, 40, 50, 200 мм.
Матрица листогибочного пресса Promecam S101.35.06
Индукционно закален в рабочих зонах и отшлифован. .
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
Матрица листогибочного пресса Promecam S101.35.08
Индукционно закален в рабочих зонах и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
Матрица листогибочного пресса Promecam S101.35.10
Induction treatment at working parts and rectified.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
- 835 мм.
- 415 мм.
Держатель матрицы для листогибочного пресса C1050/RS
Индукционно закален в рабочих зонах, то есть закален с нагревом токами высокой частоты, и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
ДЛИНА:
1050 мм.
520 мм.
Включенные аксессуары для ГИДРАВЛИЧЕСКИЙ ЛИСТОГИБОЧНЫЙ ПРЕСС MP1500ЧПУ
ПУАНСОН СИСТЕМЫ PROMECAM PS.135.85.R08 (стандартными)
Листогибочные прессы Nargesa укомплектованы стандартными пуансонами PS.135.85.R08. Пуансон индукционно закален в рабочих зонах, то есть закален с нагревом токами высокой частоты, и отшлифован.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ТВЕРДОСТЬ: 54 - 60 HRC
МАТРИЦА СИСТЕМЫ PROMECAM M.460.R (стандартными)
Модели листогибочных прессов Nargesa укомплектованы стандартными матрицами M.460.R. Матрица индукционно закалена в рабочих зонах, то есть закалена с нагревом токами высокой частоты, и отшлифована.
ТИП МАТЕРИАЛА: C45
МЕХАНИЧЕСКОЕ СОПРОТИВЛЕНИЕ: 560 - 710 Н/мм2
ПРОЧНОСТЬ: 54 - 60 HRC
Программное обеспечение пк или чпу
Гидравлические листогибочные прессы Nargesa поставляются со стандартным полным программным обеспечением для установки на ПК и также с базовым программным обеспечением с установленным базовым ПО для ЧПУ.
- Компьютерная программа моделирования с двухмерной и трёхмерной графикой и оптимизатор для быстрой и надёжной последовательности процесса гибки.
- Обзор программ, файлов и инструментов в реальном времени.
- Локальная и дистанционная система само-диагностики.
- Мульти-язычная программа с возможностью выбора языка пользователя.
Скачать (4.26 МБ)
Скачать (556.98 КБ)
Скачать (16.68 МБ)
+ Информация для ГИДРАВЛИЧЕСКИЙ ЛИСТОГИБОЧНЫЙ ПРЕСС MP1500ЧПУ
Технические характеристики оси X
- Скорость позиционирования по оси : 565 мм/сек.
- Автоматические задние упоры на шариковых винтах, гарантируют точность и высокую скорость позиционирования.
- Направляющие выполнены в форме игольчатой конструкции роликовых подшипников.
- Крутящий момент серводвигателя 1Нм при 5000 об/мин.
- Смещение оси 600 мм.
- Механическая точность: 0.05 мм.
Технические характеристики R ось (Дополнительно)*
- Скорость позиционирования по оси: 130 мм/сек.
- Автоматические задние упоры на шариковых винтах, гарантируют точность и высокую скорость позиционирования.
- Крутящий момент серводвигателя 1Нм при 5000 об/мин.
- Ход по оси R : 150 мм.
- Механическая точность: 0.05 мм.
* Ось R не входит в стандартное оборудование для станка: клиент может включить данную ось в свою комплектацию, либо заказать позднее. Данная ось имеет систему связи стандарта CANopen, что позволяет быстро установить ось к станку. Оператору нужно только подключить ее к двигателю оси Х, а технический специалист Nargesa настроит ее удаленно.
Габаритные размеры станка ГИДРАВЛИЧЕСКИЙ ЛИСТОГИБОЧНЫЙ ПРЕСС MP1500ЧПУ
Габариты станка: 2110x1880x2210 мм.
Вес: 4900 Кг.
Код: 84622300
Другие характеристики:
- Станок поставляется полностью собранным.
Характеристики упаковки ГИДРАВЛИЧЕСКИЙ ЛИСТОГИБОЧНЫЙ ПРЕСС MP1500ЧПУ
Nº Паллетов: 1.
Ширина: 2100 мм.
Длина: 1640 мм.
Высота: 2200 мм.
Объем: 7,6 м3
Вес нетто: 4900 Кг.
Вес брутто: 4915 Кг.
Код: 84622300
Другие характеристики:
- Станок поставляется полностью собранным
- Упакован в специальную пленку.
- Дополнительно: Упаковка из обработанной по стандарту ISPM15 древесины.
Применение ГИДРАВЛИЧЕСКИЙ ЛИСТОГИБОЧНЫЙ ПРЕСС MP1500ЧПУ
Гидравлический Листогибочный Пресс MP1400 с ЧПУ - станок последнего поколения, обеспечивает сгибания любого типа листового металла наилучших образом. Он был сконструирован как само-программирующийся станок. Оператору достаточно только ввести габариты детали и ЧПУ выставит оси в нужной позиции и по последовательности для выполнения идеального сгиба детали.
