Exemples de treball realitzats amb Plegadora hidràulica MP1500CNC
Plegadora Hidràulica MP1500CNC NARGESA. Longitud de plegat 1500 mm, 40 tonelades.
La plegadora hidràulica MP1500CNC NARGESA, porta el procés de plegat de xapa a un nou nivell, aportant una eficiència i precisió que arriba a cotes d'excel·lència. Partint d'una sòlida base d'acer soldat, estabilitzat i mecanitzat, combinada amb un nou disseny exterior de línies pures que transmeten robustesa, juntament amb un càlcul estructural millorat, la nova plegadora hidràulica MP1500CNC de control numèric s'alça com la pedra angular sobre la qual orbita la indústria de la deformació metàl·lica de xapa.
Equipada amb un control CNC d'altes prestacions, mai ha resultat tan senzill i intuïtiu controlar màquines tan complexes, com ho és ara. La seva interfície gràfica tàctil a color, d'alta resolució, i el seu potent CPU, fan que els plegats més complexos que puguin requerir es processin sense esforç, calculant els sofisticats algoritmes en pocs microsegons, per treure el màxim partit a aquesta obra d'enginyeria.
Longitud total de plegat: 1500 mm. Tones: 40 Ton.
Tots els productes Nargesa s'adapten a les normes CE de fabricació de maquinària industrial.
Característiques tècniques
Equipament estàndard inclòs
- Control automàtic de l'eix vertical de plegat (Eix Y).
- Topall posterior equipat amb guies de recirculació de boles BOSCH REXROTH, control automàtic mitjançant servomotor ESA de l'eix horitzontal (Eix X), control manual de l'eix vertical (Eix R) i control manual de l'eix transversal (Eix Z) amb ajust de paral·lelisme i curvatura.
- Eix vertical del límit (Eix R) motoritzat, controlat mitjançant servomotor ESA (Accessori opcional, no inclòs amb la màquina) Veure ACCESSORIS OPCIONALS a peu de pàgina.
- Sistema de subjecció de punxó tipus Promecam amb brides segmentades.
- Sistema Euro Promecam amb carril guia per a la matriu.
- Punxó tipus Promecam referència PS.135.85.R08 tractat per inducció a les zones de treball i rectificat. Veure ACCESSORIS DE SÈRIE a peu de pàgina.
- Matriu tipus Promecam referència M.460.R tractada per inducció a les zones de treball i rectificada. Veure ACCESSORIS DE SÈRIE a peu de pàgina.
- Control numèric ESA referència S630.
- Control de pressió electrònic adaptatiu.
- Compensador electrònic de flexió del xassís.
- Encoder òptic d'alta precisió GIVI Mesure de 0,005 mm de resolució.
- Grup hidràulic Atos sincronitzat amb vàlvules de 24 Vdc redundant i de seguretat amb indicació òptica i manomètrica.
- Compensador electrònic de la temperatura de l'oli hidràulic.
- Braços lliscants frontals mitjançant guia lineal de recirculació de boles per a suport òptim de la xapa.
- Portes laterals amb control electrònic de seguretat.
- Sistema de barrera làser d'alta freqüència immune a fonts externes de llum.
- Sistema de muting electrònic parametritzable per software.
- Zona de llum LED direccional per il·luminació de la zona de plegat.
- Connectivitat LAN mitjançant Ethernet 10/100 Mbit.
- Ports USB 2.0 i VGA per actualitzacions, backup i perifèrics.
- Interfície gràfica tàctil a color de 10 "i alta resolució, multilingüe (més de 20 idiomes).
- Software bàsic instal·lat en el control CNC amb completa llibreria de punxons i matrius Promecam, i creació, modificació i edició de programes de plegats en mode numèric, ampliable amb mòduls de software addicionals.
- Mòduls de software amb simulador de plegat i optimitzador CNC per generació gràfica 2D del programa de plegat amb la seqüència més eficient, a instal·lar sobre el control CNC bàsic. (Accessori opcional, no inclòs amb la màquina) Veure ACCESSORIS OPCIONALS a peu de pàgina.
- Software de PC complet per a Windows amb simulador de plegat i optimitzador CNC per a programació gràfica 2D de la seqüència de plegat, amb completa llibreria de punxons i matrius Promecam.
Característiques Tècniques
- Velocitat de treball del punxó: 8,3 mm/s.
- Velocitat de retrocés del punxó: 120 mm/s.
- Velocitat de baixada del punxó: 200 mm/s.
- Recorregut màxim del punxó: 200 mm.
- Longitud de plegat entre muntants: 1250 mm.
- Longitud de plegat total: 1500 mm.
- Recorregut del tope posterior: 600 mm.
- Escot: 270 mm.
- Potència del motor: 5,5 KW / 7,5 CV (HP).
- Tensió 3 fases: 230 / 400 V.
- Potència hidràulica: 40 Tn.
La màquina s'envia completament muntada.
Tots els nostres productes estan fabricats en les nostres instal·lacions a Espanya. Els components hidràulics i electrònics són completament estàndard i de les millors marques de primer ordre Europeu, amb servei tècnic a tot el món: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...
Control numèric ESA S630
- Simulador i Optimitzador de PC per a la identificació i programació gràfica 2D i 3D de la més ràpida i fiable seqüència de plegat.
- Simulador i optimitzador CNC per a la identificació i programació gràfica 2D de la més ràpida i fiable seqüència de plegat (opcional).
- Explorador de fitxers de programa i eines en temps real.
- Sistema d'autodiagnòstic local i remot.
- Multi - idioma.
Accessoris opcionals per a Plegadora hidràulica MP1500CNC
Gràfics i càlcul de plegat al CNC
Simulador i optimitzador CNC per a la identificació i programació gràfica 2D de la seqüència de plegat més eficient. El client pot incorporar el software opcional al CNC de la plegadora en fer la compra o posteriorment. La instal·lació del software es pot realitzar de forma remota pels tècnics de Nargesa.
Eix R
Pot incloure l'Eix R a la Plegadora Nargesa en fer la compra o posteriorment. Aquest Eix compta amb un sistema de comunicació Canopen que permet instal·lar-lo de forma ràpida i senzilla a la màquina. L'operari només ha de connectar-lo al motor de l'Eix X i els tècnics de Nargesa, de forma remota, configuraran el CNC.
- Alta velocitat de cerca de mida: 130 mm/seg
- Guies lineals de recirculació de boles d'alta precisió
- Servo motor d'1 Nm a 5000 rpm.
- Recorregut de l'eix R: 150 mm.
- Precisió mecànica: 0,05 mm.
Eix Z1-Z2
L'eix Z1-Z2 ens permet optimitzar el temps de preparació de la màquina. El CNC optimitza la posició dels topes Z1 i Z2 en funció de les dimensions de la peça i la posició de les eines.
El paral·lelisme de les agulles del tope amb la tranxa de la plegadora s'ajusta automàticament mitjançant micròmetres per garantir la màxima precisió.
- Alta velocitat de cerca de mida: 400 mm/seg
- Guies lineals de recirculació de boles d'alta precisió
- Servo motors d'1 Nm a 5000 rpm.
- Carrera eix Z1, Z2: 2600 mm.
- Precisió mecànica: 0,05 mm.
* En cas d'adquirir aquesta opció la màquina es lliurarà amb el CNC ESA 640,
* Aquesta opció només està disponible si vostè ha escollit els següents accessoris opcionals: Eix R i Gràfics i Càlcul de plegat al CNC
Punxó Plegadora Promecam PS.135.85.R08
Tractat per inducció a les zones de treball i rectificat.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560-710 N / mm2
DURESA: 54-60 HRC
LONGITUD:
835 mm.
415 mm.
795 mm. Fraccionat: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
805 mm. Fraccionat: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Punxó plegadora Promecam PU.85.35.R08
Tractats per inducció a les zones de treball i rectificats.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionat: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Fraccionat: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Punxó plegadora Promecam P.95.35.R5
Tractats per inducció a les zones de treball i rectificats.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionat: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Fraccionat: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Punxó plegadora Promecam PK.95.85.R3
Tractats per inducció a les zones de treball i rectificats.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionat: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Fraccionat: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Punxó plegadora Promecam P.97.85.R08
Tractats per inducció a les zones de treball i rectificats.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionat: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Fraccionat: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Punxó plegadora Promecam P.116.35.R08
Tractats per inducció a les zones de treball i rectificats.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560-710 N/mm2
DURESA: 54-60 HRC
LONGITUD:
835 mm.
415 mm.
795 mm. Fraccionat: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
805 mm. Fraccionat: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Punxó plegadora Promecam P.116.35.R15
Tractats per inducció a les zones de treball i rectificats.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560-710 N/mm2
DURESA: 54-60 HRC
LONGITUD:
835 mm.
415 mm.
795 mm. Fraccionat: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
805 mm. Fraccionat: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Punxó plegadora Promecam P.120.35.R08
Tractats per inducció a les zones de treball i rectificats.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560-710 N/mm2
DURESA: 54-60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionat: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Fraccionat: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Punxó plegadora Promecam P.120.35.R15
Tractats per inducció a les zones de treball i rectificats.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560-710 N/mm2
DURESA: 54-60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionat: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Fraccionat: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Punxó plegadora Promecam P.120.35.R3
Tractats per inducció a les zones de treball i rectificats.
TIPUS DE MATERIAL: 42CRM04
RESISTÈNCIA MECÀNICA: 900 - 1150 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionat: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Fraccionat: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Punxó plegadora Promecam P.120.85.R1
Tractats per inducció a les zones de treball i rectificats.
TIPUS DE MATERIAL: 42CRM04
RESISTÈNCIA MECÀNICA: 900 - 1150 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionat: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Fraccionat: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Punxó plegadora Promecam P.130.85.R025
Tractats per inducció a les zones de treball i rectificats.
TIPUS DE MATERIAL: 42CRM04
RESISTÈNCIA MECÀNICA: 900 - 1150 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionat: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Fraccionat: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Punxó plegadora Promecam PK.135.85.R08
Tractats per inducció a les zones de treball i rectificats.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionat: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Fraccionat: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Punxó plegadora Promecam P.135.85.R08
Tractats per inducció a les zones de treball i rectificats.
TIPUS DE MATERIAL: 42CRM04
RESISTÈNCIA MECÀNICA: 900 - 1150 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionat: 100, 250, 20, 25, 30, 35, 40, 45, 50, 100, 100 mm.
- 805 mm. Fraccionat: 100, 370, 10, 15, 20, 40, 50, 100, 100 mm.
Matriu Plegadora Promecam M.460.R
Tractada per inducció a les zones de treball i rectificada.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.

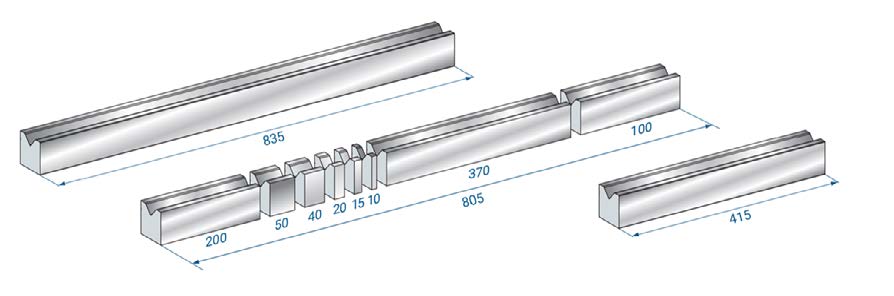

- 795 mm. Fraccionat: 100, 250, 20, 25, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionat: 100, 370, 10, 15, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam M.460.60
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam M.490
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam M.490.70
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.06.35
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.06.60
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam TR80.06.60
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Mmatriu plegadora Promecam T80.06.85
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.08.35
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.08.60
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam TR80.08.60
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.08.85
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.10.35
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.10.60
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam TR80.10.60
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.10.85
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.12.35
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.12.60
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam TR80.12.60
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.12.85
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.16.35
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.16.60
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.16.85
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.20.35
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.20.60
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.20.85
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.25.35
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.25.60
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam T80.25.85
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam M75.85.63
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam M80.45.32
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam M80.45.40
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecamm M80.45.50
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam M80.85.80
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam M86.60.63
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam M95.80.100
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam MK103.80.125
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam M103.80.125
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam M110.60.80
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam MK130.80.160
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam M130.80.160
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam M195.70.200
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: 42CRM04
RESISTÈNCIA MECÀNICA: 900 - 1150 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
- 795 mm. Fraccionada: 100, 250, 20, 25, 30, 35, 40, 45, 50, 200 mm.
- 805 mm. Fraccionada: 100, 370, 10, 15, 20, 40, 50, 200 mm.
Matriu plegadora Promecam S101.35.06
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
Matriu plegadora Promecam S101.35.08
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
Matriu plegadora Promecam S101.35.10
Tractades per inducció a les zones de treball i rectificades.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
- 835 mm.
- 415 mm.
Porta-matrius plegadora C1050/RS
Tractada per inducció en les zones de treball i rectificada
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
LONGITUD:
1050 mm.
520 mm.
Accessoris inclosos per a Plegadora hidràulica MP1500CNC
PUNXÓ PLEGADORA PROMECAM PS.135.85.R08 (de sèrie)
Els models de plegadores Nargesa van equipades amb el punxó de sèrie PS.135.85.R08. Tractat per inducció a les zones de treball i rectificat.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560-710 N / mm2
DURESA: 54-60 HRC
MATRIU PLEGADORA PROMECAM M.460.R (de sèrie)
Els models de plegadores Nargesa van equipades amb la matriu de sèrie M.460.R. Tractada per inducció a les zones de treball i rectificada.
TIPUS DE MATERIAL: C45
RESISTÈNCIA MECÀNICA: 560 - 710 N/mm2
DURESA: 54 - 60 HRC
Software per pc i CNC
Les plegadores hidràuliques Nargesa es subministren amb el software complet per a la seva instal·lació en PC i amb el software bàsic instal·lat al CNC.
- Simulador i Optimitzador de PC per a la identificació i programació gràfica 2D i 3D de la més ràpida i fiable seqüència de plegat.
- Explorador d'arxius de programa i eines en temps real.
- Sistema d'autodiagnòstic local i remot
- Multi-idioma
Baixa (4.3 MB)
Baixa (468.39 KB)
Baixa (18.54 MB)
+ Info per a Plegadora hidràulica MP1500CNC
Característiques Tècniques de l'Eix X
- Alta velocitat de cerca de les mides: 565 mm / seg.
- Guies lineals de recirculació de boles d'alta precisió.
- Agulles lliscants sobre guies lineals de recirculació de boles.
- Servo motor d'1 Nm a 5000 rpm.
- Recorregut del tope 600 mm.
- Precisió mecànica: 0,05 mm.
Característiques Tècniques de l'Eix R (Opcional) *
- Alta velocitat de cerca de les mides: 130 mm/seg.
- Guies lineals de recirculació de boles d'alta precisió.
- Servo motor d'1 Nm a 5000 rpm.
- Recorregut de l'eix R: 150 mm.
- Precisió mecànica: 0,05 mm.
* L'Eix R no es subministra de sèrie amb la màquina, el client el pot incloure en fer la compra o posteriorment. Aquest Eix compta amb un sistema de comunicació Canopen que permet instal·lar-lo de forma ràpida i senzilla a la màquina. L'operari només l’ha de connectar al motor de l'Eix X i els tècnics de Nargesa, de forma remota, configuraran el CNC.
Dimensions de la màquina Plegadora hidràulica MP1500CNC
Dimensions de la màquina: 2110x1880x2210 mm.
Pes: 4900 Kg.
Codi Aranzelari: 84622300
Altres característiques:
- La màquina s'envia completament muntada.
Característiques de l'embalatge Plegadora hidràulica MP1500CNC
Nº Paquets: 1.
Ample: 2100 mm.
Fons: 1640 mm.
Alt: 2200 mm.
Volum: 7,6 m3
Pes Net: 4900 Kg.
Pes Brut: 4915 Kg.
Codi Aranzelari: 84622300
Altres característiques:
- La màquina s'envia completament muntada.
- Embalatge amb film retràctil.
- Opcional: Embalatge complet de fusta NIMF15.
Usos de la màquina Plegadora hidràulica MP1500CNC
La plegadora Hidràulica MP1500CNC d'última generació, permet plegar o doblegar qualsevol tipus de metall d'una forma precisa. Gràcies al seu control CNC l'operari només ha d'introduir les cotes de la peça a realitza i la màquina calcula la disposició dels eixos.
