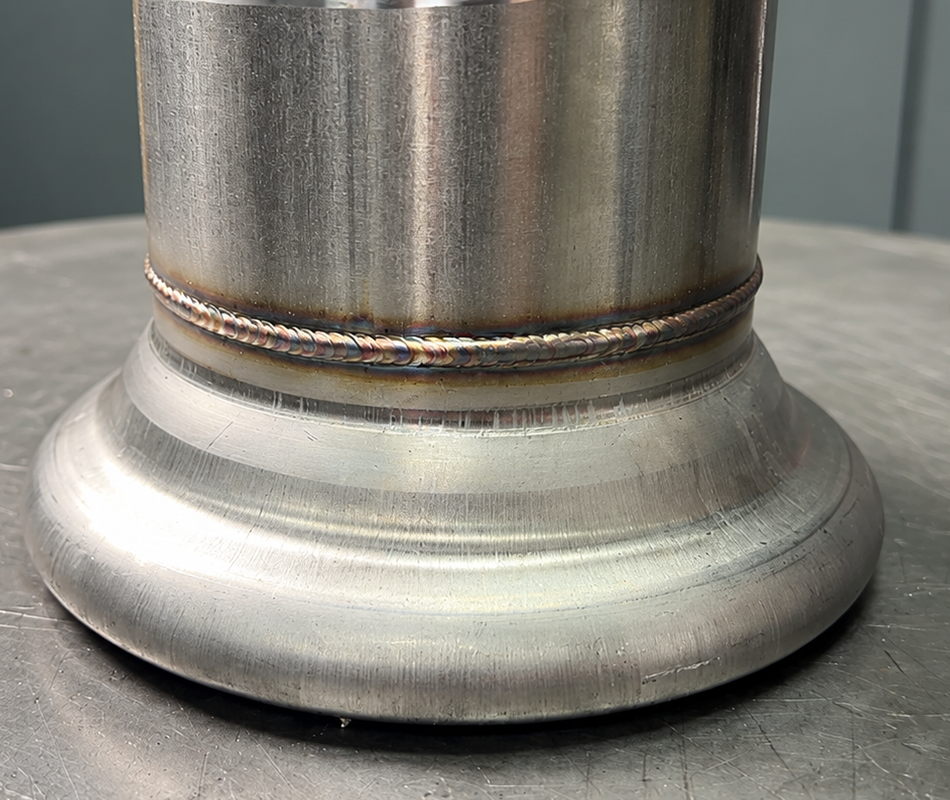

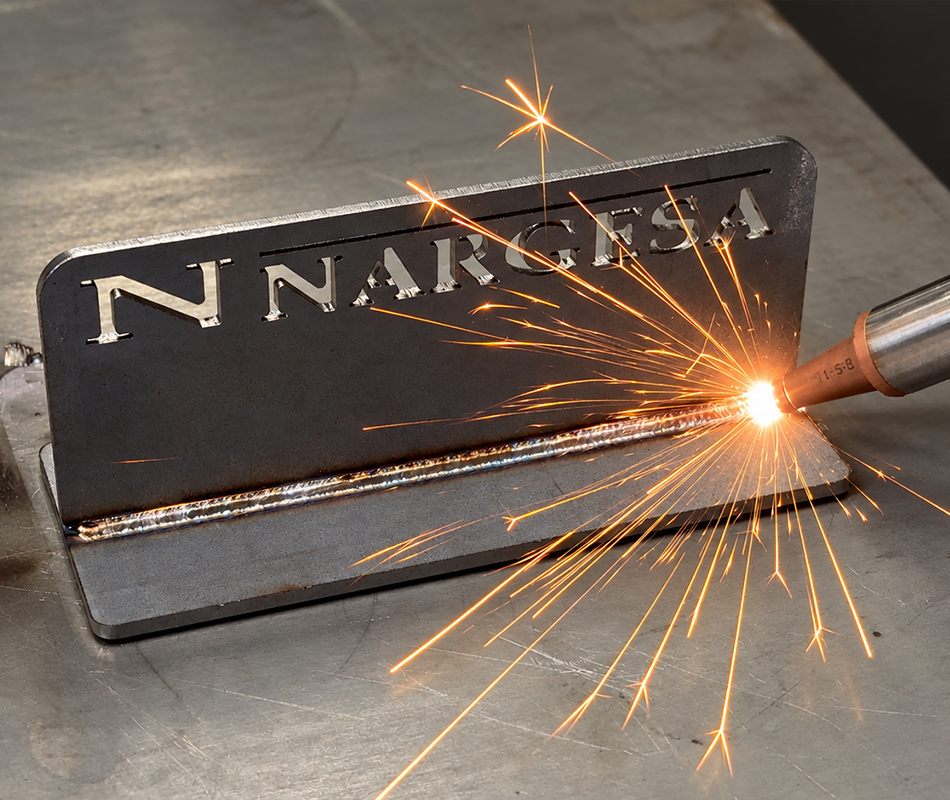

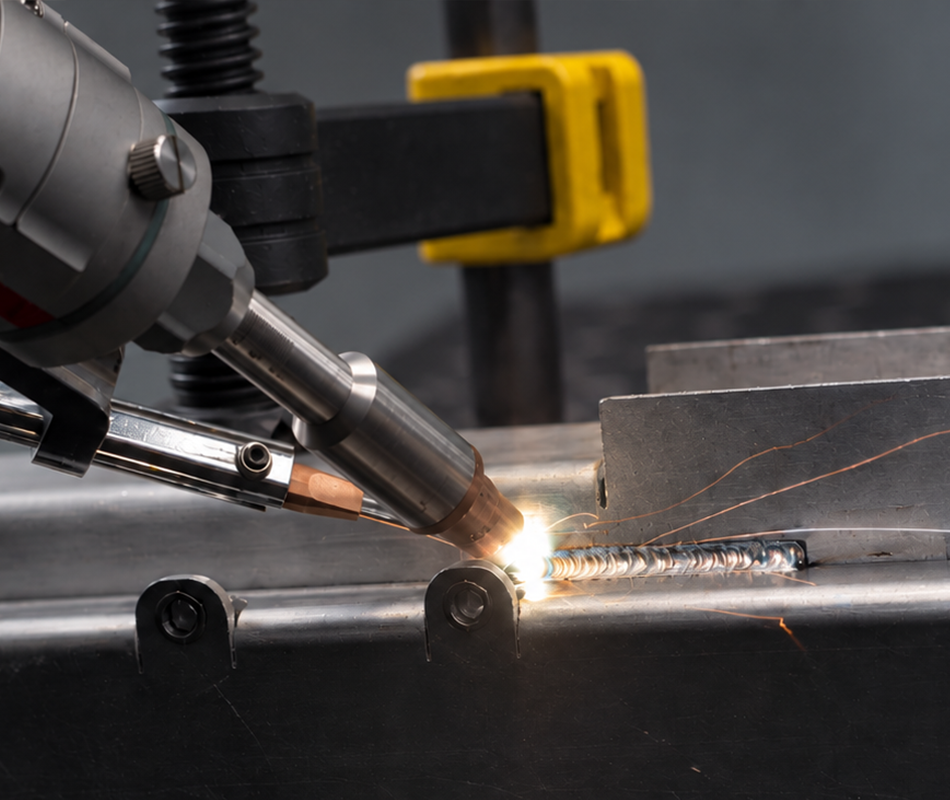

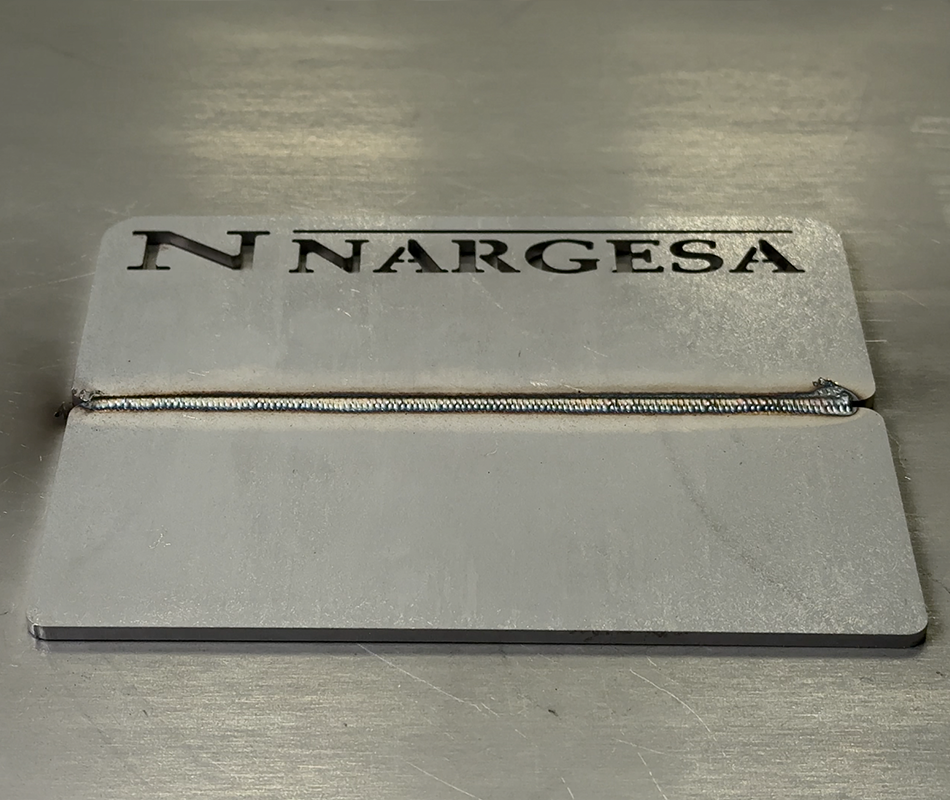

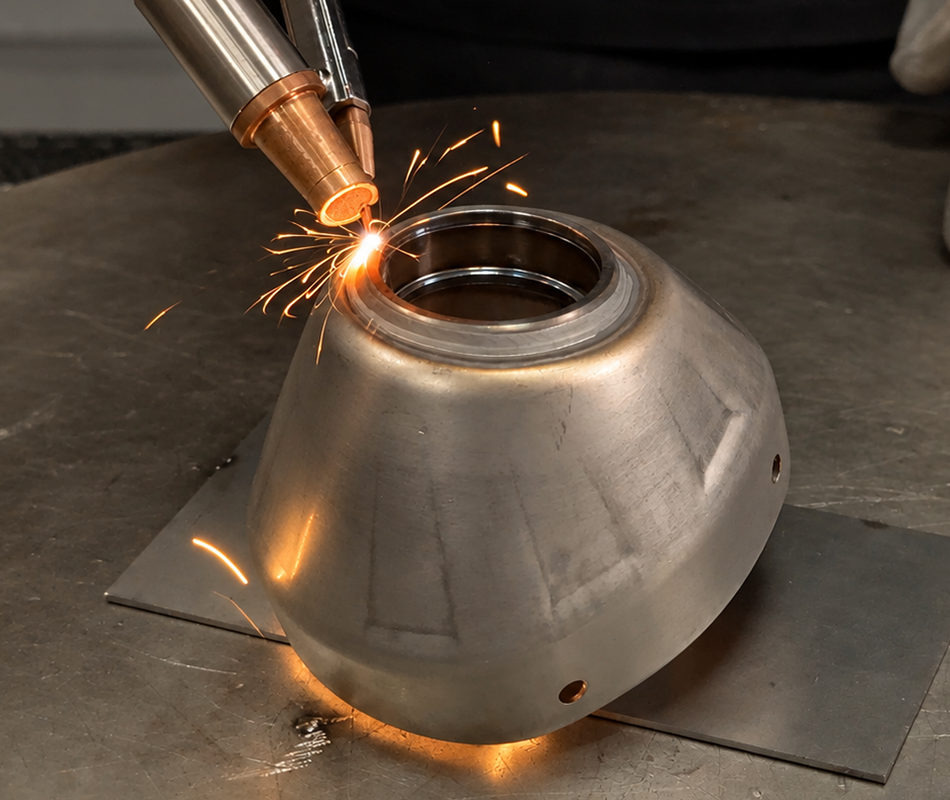

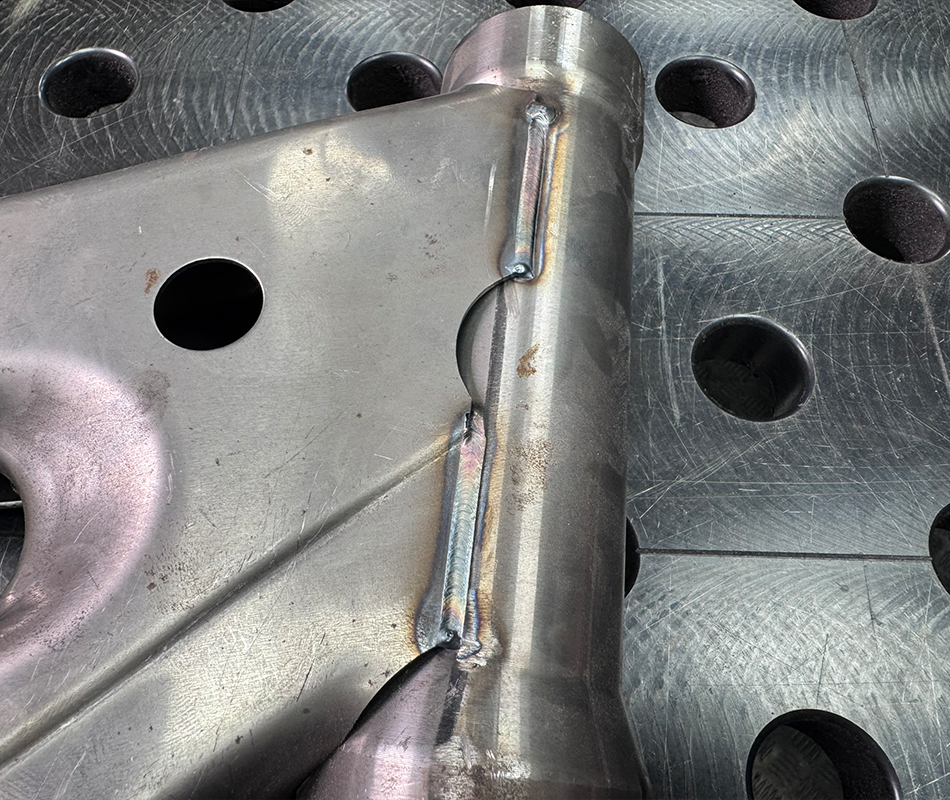

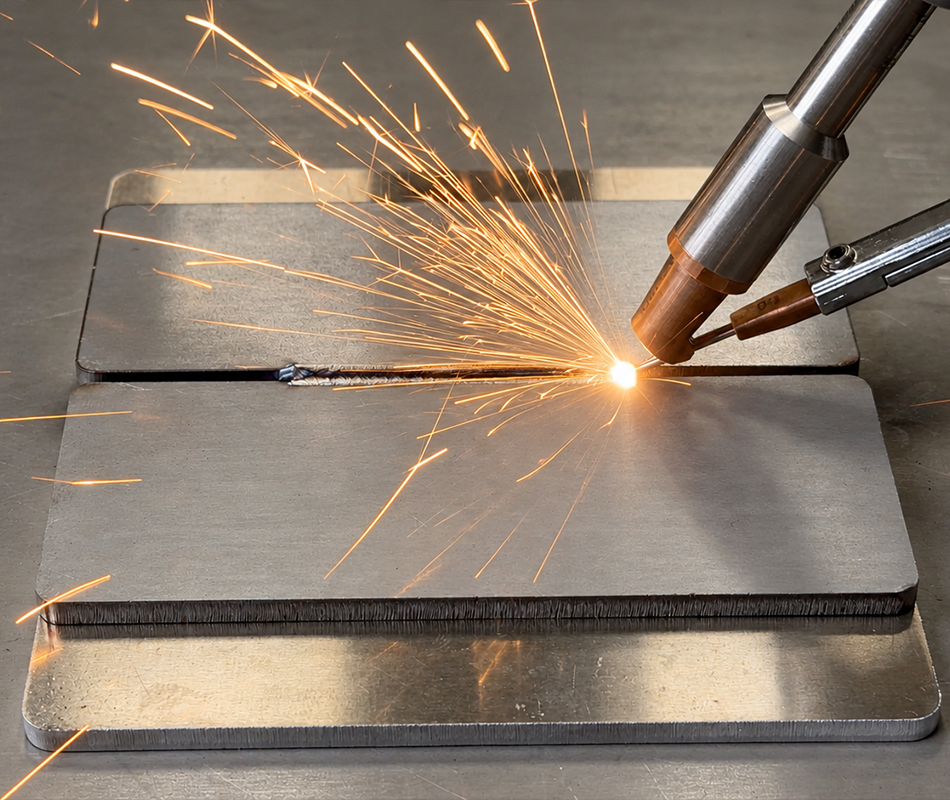

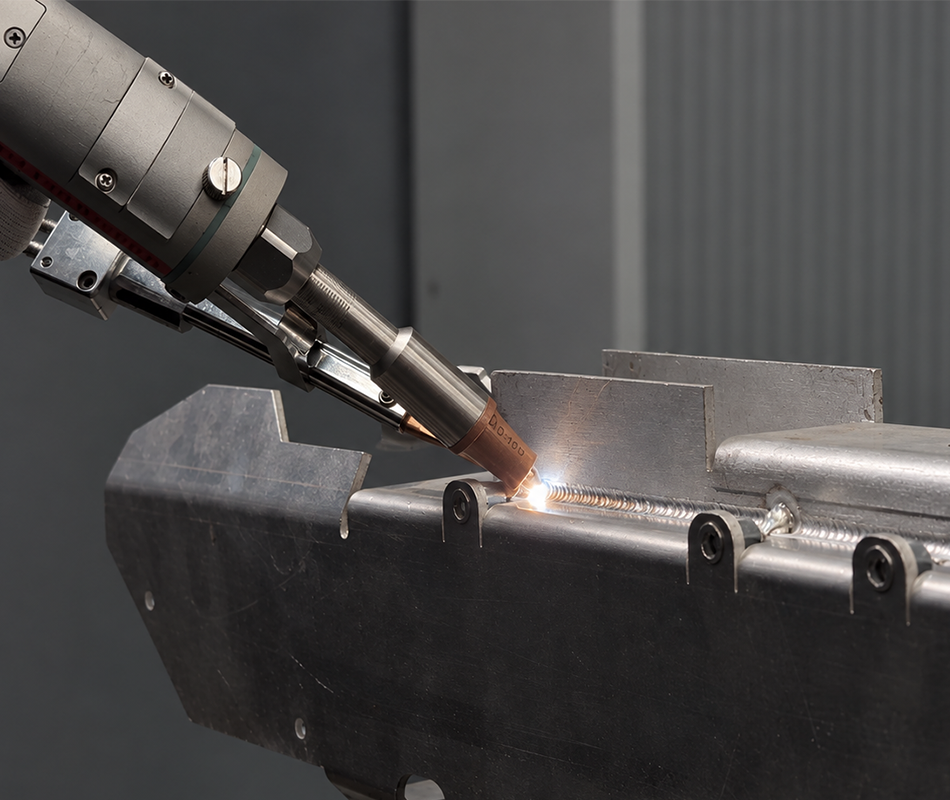

Примеры работ, выполненных с Лазерный сварочный аппарат MS20
Лазерный сварочный аппарат MS20 компании Nargesa мощностью 2000 Вт представляет собой значительный прогресс в технологии лазерной сварки. Он выполняет лазерную резку, лазерную сварку и лазерную очистку в одном компактном и эффективном устройстве. Это оборудование обеспечивает максимальную глубину сварного шва на рынке — до 6 мм — при работе с углеродистой сталью, нержавеющей сталью и алюминием.
MS20 полностью спроектирована, изготовлена, собрана и проверена на наших производственных мощностях в Испании, что делает нас единственным европейским производителем. Этот полный контроль производства позволяет нам предоставлять 100% персонализированную техническую поддержку без дополнительных затрат и без ограничений.
Благодаря интуитивно понятному интерфейсу и простому управлению оборудование может быстро и безопасно обслуживаться неспециализированным персоналом при минимальном обучении. Аппарат поставляется с настроенными базовыми параметрами и готов к работе сразу после подключения: подключить и начать работать.
Её исключительная точность, высокая скорость и простота использования делают её наиболее рентабельным процессом лазерной сварки — не только в ручном режиме, но и в роботизированной автоматизации.
Сварочный лазерный аппарат MS20 от Nargesa соответствует европейским нормам ЕС по безопасности и производству промышленного оборудования, а также требованиям FDA США для лазерного оборудования.
Технические характеристики
Лазерная сварка — это процесс плавления, в котором используется лазерный луч для соединения различных материалов: углеродистой стали, нержавеющей стали, алюминия, латуни, меди… с присадкой или без присадки. Наша технология позволяет выполнять сварные швы легко, эстетично, без образования брызг, при этом выброс дыма может быть до четырёх раз ниже, чем при традиционных процессах. Такой уровень эффективности и чистоты не только повышает качество работы, но и снижает риски и улучшает условия рабочей среды, делая это решение всё более незаменимым для большинства предприятий отрасли.
- Мощность: 2000 Вт / 2 кВт
- Напряжение: 220 / 240 В, однофазное
- Частота: 50 / 60 Гц
- Глубина плавления (глубина проникновения сварки): 6 мм для углеродистой и нержавеющей стали, 5 мм для алюминия.
- Режущая способность: 4 мм
- Длина волны: 1080 нм
- Длина волоконного рукава: 10 м / 393,7”
- Диаметр волокна: 25 мкм
- Направляющий лазер: 630–650 нм / 0,5–1 мВт
- Макс. апертура лазерного луча: 5 мм / 0,2” (одинарная присадка) – 8 мм / 0,31” (двойная присадка)
- Электропотребление: 4 кВт
- Макс. ток: 16 А
- Метод охлаждения: дистиллированная вода
- Режимы работы: лазерная сварка, резка и лазерная очистка
- Панель управления CNC: ESA S820, сенсорный экран 7”, очень интуитивная
- Диагностика аварий/сигнализаций
- Технология 4.0
- Единицы измерения: мм и дюймы
- Контроль температуры: °C и °F
- Контроль состояния резонатора по Bluetooth
- Макс. диаметр проволоки: 2 катушки по 2 мм / 0,079”
- Ёмкость катушек: 2 × 15 кг, Ø300 мм / 33 lb – 11,81”
- Встроенная внутренняя LED-подсветка
- Возможность работы с двумя катушками одинаковой или разной проволоки
- Количество протяжек: 2 шт.
- Количество моторизованных протяжных роликов: 8 шт.
- Диапазон очистки: 5–80 мм / 0,2”–3,15”
- Метод охлаждения: вода
- Встроенный световой индикатор типа “светофор”
- Лазерная горелка WSX с LED-подсветкой и эргономичным держателем последнего поколения: работа одной или двумя руками.
- Резонатор Raycus — европейский лидер в области лазерных компонентов.
- Соединение между рукавом и горелкой с гибкой пружиной (защита от перегиба)
- Один общий рукав со всеми встроенными компонентами
- Защищённый магнитный держатель горелки
- В комплекте держатель баллонов аргона или азота
- Ящик для расходников, инструмента и запчастей
- Поставка Plug&Play: машина отправляется полностью собранной и готовой к работе
- Предустановленные параметры: базовые настройки протестированы и сконфигурированы
- Простота использования: с видеоуроком Nargesa вы сможете работать уверенно с первого момента
- Деревянный паллет и трёхслойная картонная коробка, пригодная для морской перевозки
- Опционально: деревянная упаковка NIMF15
Безопасность и мобильность: встроенный держатель газового баллона
Большинство машин для лазерной сварки на рынке не оснащены встроенными держателями для газовых баллонов, таких как аргон или азот. Это упущение не только усложняет транспортировку оборудования, но и представляет серьёзный риск для безопасности оператора. Без надёжной фиксации баллоны могут легко опрокинуться даже при стационарном положении машины, создавая опасные ситуации на рабочем месте. Наличие решения, гарантирующего стабильность и мобильность всей системы, критически важно для безопасной, эффективной и профессиональной эксплуатации.
Встроенный выдвижной ящик для максимальной эффективности
Машина оснащена встроенным ящиком в шасси, специально разработанным для хранения расходных материалов, ключей и аксессуаров чисто, безопасно и упорядоченно. Это позволяет оператору держать всё необходимое под рукой, избегая лишних перемещений и повышая эффективность ежедневной работы. Каждая деталь продумана для практичного, профессионального и полностью автономного использования.
Высокопроизводительная система протяжки
Оборудование лазерной сварки MS20 оснащено продвинутой системой двойной вращающейся протяжки с четырьмя моторизованными роликами, обеспечивающей точную и стабильную подачу проволоки, особенно в критичных задачах, таких как сварка алюминия и нержавеющей стали. В отличие от многих решений на рынке, где приводятся в движение только нижние ролики, MS20 имеет восемь моторизованных роликов, что гарантирует равномерную подачу без проскальзывания даже при работе с требовательными материалами.
Эта модель позволяет устанавливать две катушки по 15 кг, с диаметром проволоки до 2 мм (0,079”), и работать с двумя типами или размерами проволоки (например, нержавеющая сталь и углеродистая сталь) без механических перенастроек. Это исключает время на регулировку и позволяет мгновенно переключаться между проволоками, существенно повышая производительность.
Универсальность MS20 также проявляется в её компоновке: feeder можно установить на машине, подвесить на консоль (кронштейн) или перемещать отдельно благодаря колёсной базе, адаптируя систему к различным рабочим конфигурациям. Кроме того, предусмотрена внутренняя LED-подсветка, улучшающая видимость в условиях слабого освещения и облегчая обслуживание и настройку. Ручной лазерный сварочный аппарат MS20 переопределяет эффективность, сочетая мощность, точность и гибкость в одном решении для требовательных промышленных условий.
Эргономичная горелка последнего поколения
Наша сварочная горелка разработана для максимального комфорта, точности и долговечности в условиях высокой нагрузки. Она оснащена эргономичной рукояткой, которая компактно объединяет оптоволокно, шланги охлаждения и две направляющие для проволоки; все элементы соединены гибкой пружиной, обеспечивающей большую свободу движений и удобство при длительной работе. В отличие от многих решений на рынке, все каналы и компоненты защищены единой внешней оболочкой, что повышает манёвренность, снижает износ и облегчает работу в ограниченном пространстве. Также предусмотрен встроенный LED-индикатор аварии непосредственно на горелке, обеспечивающий мгновенный визуальный сигнал при неисправности или критическом состоянии. Благодаря компактному дизайну, ультралёгкому весу и отличной балансировке, горелкой удобно работать одной или двумя руками, что делает её идеальной для точных работ и длительных смен.
Технология 4.0
Преимущества наличия технологии 4.0 в машине многочисленны; выделим наиболее важные. При согласии клиента производитель может удалённо подключиться к машине, чтобы выполнить обновление программного обеспечения полностью бесплатно, выявить возможные аномалии без выезда на объект, а также настроить индивидуальные параметры для конкретных операций. Система также уведомляет клиента о сроках проведения профилактического обслуживания, и предоставляет множество других функций.
Водяное охлаждение
Обеспечивает стабильную производительность даже при длительных интенсивных сменах. Это особенно важно в автоматическом или роботизированном режиме, где критичны непрерывность работы и тепловая стабильность. Эффективная система охлаждения не только продлевает срок службы компонентов, но и обеспечивает более точную лазерную сварку без простоев, оптимизируя эффективность процесса.
Включённые аксессуары: полная комплектация без сюрпризов
В машинах Nargesa качество не ограничивается конструкцией или CNC-управлением: оно распространяется на каждый дополнительный компонент. Поэтому мы поставляем решение, максимально укомплектованное с первого дня, с набором аксессуаров, включённых с завода, который превосходит стандартные предложения рынка.
Каждый аксессуар тщательно подобран, чтобы повысить удобство эксплуатации, безопасность и эффективность оборудования — без дополнительных затрат и последующих доработок.
Характеристики, которые отличают нас как производителя промышленного оборудования
Мы — семейная компания с более чем 50-летним опытом, и мы очень серьёзно относимся к безопасности оператора и максимальной рентабельности для предприятия, доверяющего нашему бренду.
- Надёжная конструкция и высокая долговечность
Машины Nargesa изготавливаются из промышленных материалов, обеспечивающих длительный срок службы даже в жёстких условиях эксплуатации.
- Индивидуальная кастомизация
Мы адаптируем каждое оборудование под конкретные процессы наших клиентов, оптимизируя производительность и операционную эффективность.
- Передовые технологии
Мы внедряем системы автоматизации, интеллектуальные датчики и цифровое управление, чтобы повысить производительность и сократить время простоя.
- Локальное производство по международным стандартам
Мы — национальный производитель с качеством, сертифицированным по стандартам ISO, и соблюдением требований CE или аналогичных норм.
- Специализированная техническая поддержка — бесплатная и без ограничений
Мы предоставляем техническую поддержку силами высококвалифицированных специалистов, как на месте, так и удалённо. Благодаря технологии 4.0 мы можем удалённо подключаться к вашему лазерному сварочному аппарату MS20 для оценки любой ситуации.
- Быстрая поставка и соблюдение сроков
Наши производственные процессы оптимизированы для своевременных поставок, даже в сложных проектах. Постоянное наличие склада — как машин, так и аксессуаров и расходных материалов.
- Гарантированная эксплуатационная безопасность
Все наши машины соответствуют нормам промышленной безопасности, минимизируя риски для оператора и окружающей среды.
- Энергоэффективность
Мы проектируем оборудование с низким энергопотреблением без ущерба для мощности и производительности.
- Активное послепродажное сопровождение и предиктивное обслуживание
Мы сопровождаем клиента и после поставки: программы профилактического обслуживания, обучение, обновления, а также возможность внедрения проекта автономной сварки с автоматизированным роботом.
- Непревзойдённое соотношение цена–эффективность
Мы объединяем точную инженерию, передовые технологии и конкурентные цены, чтобы максимизировать окупаемость инвестиций (ROI).
Мы предлагаем вам комплексное автоматизированное решение
В Nargesa мы не ограничиваемся поставкой оборудования для лазерной сварки. Мы совместно с вами разрабатываем весь сварочный проект, чтобы вы получили полноценное производственное решение: безопасное и готовое к масштабированию.
Исходя из ваших деталей, объёмов и текущих процессов, наша техническая команда предлагает индивидуальный проект, адаптированный под вашу реальность и ваши цели.
Результат — это “решение под ключ” для лазерной сварки, где каждый компонент работает в согласии с остальными. От первоначального анализа до ввода в эксплуатацию и обучения ваших операторов — Nargesa обеспечивает комплексное внедрение, которое повышает производительность, улучшает качество сварных швов и снижает зависимость от квалифицированных сварщиков.
Скачать (170.87 КБ)
Дополнительные аксессуары для Лазерный сварочный аппарат MS20
Электронная маска для защиты от лазера
REF: 080-MSL-00023
Автоматически затемняющийся электронный экран с регулируемой чувствительностью и фотоэлементом на солнечной батарее для лазерных работ. Обтекаемый корпус из прочного полимера с регулируемым оголовьем и специальным лазерным фильтром во фронтальном окне. Боковое управление настройкой. Разработана для защиты глаз и лица оператора при лазерной сварке и маркировке в зависимости от установленного фильтра.
- Полная защита глаз и лица от лазерного излучения (в зависимости от фильтра), искр и мелких частиц.
- Регулируемое автоматическое затемнение: срабатывание при обнаружении излучения (время отклика и степень затемнения настраиваются).
- Комфорт при длительной работе: лёгкий, сбалансированный шлем с регулируемым оголовьем (диаметр, высота, глубина).
- Высокая видимость в режиме ожидания: светлый режим для подготовки и точного позиционирования деталей.
- Сертифицированная безопасность и маркировка: соответствует Standard technical rules и основным требованиям Приложения II Регламента СИЗ (ЕС) 2016/425 (EN ISO 16321-1:2022, EN ISO 16321-2:2021, ISO 16321-1:2021/Amd.1:2024, EN 207:2017). Маркировка: защита глаз 16321 LP W4 1-M, 950-100 D LB7 IR LB8 LP CE; защита лица и головы 16321 LP W4 1-M, 900-1100 D LB5 IR LB8 LP CE; автоматический сварочный фильтр 11961-PZA-24.
Маска для защиты от лазера
REF: 080-MSL-00022
Пассивная маска для лазерной сварки со специальным зелёным визором для лазера. Лёгкий обтекаемый шлем с регулируемым оголовьем и боковой настройкой. Разработана для защиты глаз и лица оператора во время ручной лазерной сварки и вспомогательных операций от воздействия УФ-излучения.
- Защита глаз и лица от лазерного излучения и лёгких частиц во время сварки.
- Простота и надёжность: без электроники и батарей, минимальное обслуживание.
- Комфорт: регулируемое оголовье по диаметру, высоте и глубине.
- Широкое поле зрения с большим пассивным визором.
- Сертифицированная безопасность и маркировка: соответствует основным требованиям Приложения II Регламента СИЗ (ЕС) 2016/425 в соответствии с EN ISO 16321-2:2021 и EN 207:2017. Маркировка: защита глаз 16321 LP W4 1-M, 950-100 D LB7 IR LB8 LP CE; защита лица и головы 16321 LP W4 1-M, 900-1100 D LB5 IR LB8 LP CE.
Сварочные сопла
Сопла для лазерной сварки с присадочной проволокой или без неё, para distintos tipos de trabajos de soldadura.
Скачать (230.07 КБ)
Подающие сопла
Направляющие сопла для подачи проволоки, для одиночной или двойной присадки.
Скачать (110.24 КБ)
Сопло для резки CT-15
REF: 080-MSL-00428
Сопло для резки листового металла.
Тип сварки: Резка.
Режущий наконечник 1,5 мм CT-15
REF: 080-MSL-00429
Насадка 1,5 мм для режущего сопла.
Регулируемая трубка
REF: 080-MSL-00334
Регулируемая фокусирующая трубка для насадок.
Подающие ролики
Подающие ролики с двойной канавкой «U» или «V» для разных размеров и материалов сварочной проволоки.
Скачать (102.64 КБ)
Направляющие каналы MS20
Стальные, тефлоновые и графитовые лайнеры для сварки с присадкой.
Скачать (114.1 КБ)
Линзы для лазерного сварочного аппарата MS20
Скачать (62.32 КБ)
Включенные аксессуары для Лазерный сварочный аппарат MS20
Держатель головки лазера
REF: 130-19-01-00018
Эргономичный держатель для лазерной сварочной головки. Стальная конструкция с мягкими вставками из технического пластика, защищающими горелку в состоянии покоя. Черное текстурированное покрытие, разработанное для модели MS20.
- Безопасность и порядок: предотвращает падение головки и повреждение линз/сопел.
- Полная защита: мягкие противоскользящие и противоцарапные вставки.
- Быстрый доступ: форма «колыбели» для установки и снятия одной рукой.
- Магнитное крепление: фиксация с помощью магнита на раме или столе для удобного размещения в рабочей зоне.
Защитные очки для лазера
REF: 080-MSL-00021
Защитные очки для лазерной сварки со специальным фильтром для диапазона длин волн 900–1100 нм. Обтекаемая оправа закрывает спереди и по бокам, лёгкая и удобная для длительного ношения. В комплекте чехол.
- Защита глаз для диапазона 900–1100 нм (волоконный лазер).
- Высокое ослабление (высокий OD) для минимизации риска случайного облучения.
- Обтекаемый дизайн: защищает от прямого/отражённого излучения и мелких частиц.
- Комфорт: изогнутые дужки и надёжная посадка под щитком или каской.
- Сертифицированная безопасность и маркировка: соответствует « Standard technical rules » и основным требованиям согласно Приложению II Регламента ЕС о СИЗ (EU) 2016/425, в соответствии с EN 207:2017. Маркировка: 740–900 D LB6 + I LB7, 900–1100 D LB6 + IR LB7 LP S CE, указывающая уровни защиты от лазерного излучения в заданных спектральных диапазонах.
Трёхсторонний ключ Allen 2–2,5–3 мм
REF: 080-MSL-00029
Шестигранный ключ в форме «Y» с наконечниками 2 / 2,5 / 3 мм. Эргономичный корпус из оранжевого полимера для удобного и надёжного хвата.
Точная отвертка Phillips
REF: 080-MSL-00030
Отвертка прецизионная с наконечником Phillips (PH) для тонких работ в электронике и лёгкой механике. Двухцветная ручка (синяя/жёлтая) с вращающейся крышкой для упора ладони и контролируемого вращения. Магнитизируемый наконечник для удобного удержания винта.
Двусторонний рожковый ключ 17–21 мм
REF: 120-19-01-00109
Двусторонний ключ с рожковыми головками 17 мм и 21 мм. Тонкий профиль и плоское тело для работы в узких местах (соединения, гайки форсунок, фитинги). Чёрное покрытие с высокой стойкостью к износу и коррозии.
Переходник с двойного сопла на одиночное
REF: 120-19-01-00091
Переходник для сопла, преобразующий двойной выход в одиночный для лазерных сварочных пистолетов. Корпус из обработанной латуни, устойчивый к коррозии.
Разработан для упрощения перехода с двойной подачи на одиночную.
Защитные очки
REF: 080-MSL-00332
Защитные очки для сварки, резки и очистки швов.
Чистящая насадка
REF: 080-MSL-00430
Насадка для очистки сварных швов
Лента для центрирования
REF: 080-MSL-00335
Лента для центрирования лазерного луча
Ролик 0,8-1,0 U
REF: 080-MSL-00326
Подающий ролик с U-образной канавкой для алюминиевой проволоки 0,8 и 1,0 мм.
Ролик 1,2-1,6 U
REF: 080-MSL-00327
Подающий ролик с U-образной канавкой для алюминиевой проволоки 1,2 и 1,6 мм.
Ролик 1,6-2,0 U
REF: 080-MSL-00328
Подающий ролик с U-образной канавкой для алюминиевой проволоки 1,6 и 2,0 мм.
Ролик 0,8-1,0 V
REF: 080-MSL-00329
Подающий ролик с V-образной канавкой для стальной проволоки 0,8 и 1,0 мм.
Ролик 1,2-1,6 V
REF: 080-MSL-00330
Подающий ролик с V-образной канавкой для стальной проволоки 1,2–1,6 мм.
Ролик 1,6-2,0 V
REF: 080-MSL-00331
Подающий ролик с V-образной канавкой для стальной проволоки 1,6 и 2,0 мм.
Простая подающая насадка 0,8 мм
REF: 080-MSL-00406
Насадка для подачи нити 0,8 мм.
Проволоки: 1
Диаметр проволоки (мм): 0,8
Простая подающая насадка 1,0 мм
REF: 080-MSL-00407
Насадка для подачи нити 1,0 мм.
Проволоки: 1
Диаметр проволоки (мм): 1,0
Простая подающая насадка 1,2 мм
REF: 080-MSL-00408
Насадка для подачи нити 1,2 мм.
Проволоки: 1
Диаметр проволоки (мм): 1,2
Простая подающая насадка 1,6 мм
REF: 080-MSL-00409
Насадка для подачи нити 1,6 мм.
Проволоки: 1
Диаметр проволоки (мм): 1,6
Простая подающая насадка 2,0 мм
REF: 080-MSL-00410
Насадка для подачи нити 2,0 мм
Проволоки: 1
Диаметр проволоки (мм): 2,0
Двойной питающий сопло 1,0 мм
REF: 080-MSL-00402
Двойной питающий сопло для проволоки 1,0 мм.
Проволоки: 2
Диаметр проволоки (мм): 1,0
Двойной питающий сопло 1,2 мм
REF: 080-MSL-00403
Двойной питающий сопло с направляющей для нити 1,2 мм
Проволоки: 2
Диаметр проволоки (мм): 1,2
Двойной питающий сопло 1,6 мм
REF: 080-MSL-00404
Двойной питающий сопло с направляющей 1,6 мм
Проволоки: 2
Диаметр проволоки (мм): 1,6
Двойной питающий сопло 2,0 мм
REF: 080-MSL-00405
Двойной питающий сопло для проволоки 2,0 мм
Проволоки: 2
Диаметр проволоки (мм): 2,0
Сопло для лазерной сварки C
REF: 080-MSL-00413
Сопло для сварки без присадочного материала внешних углов
Тип сварки: внешний угол
Проволоки: 0
Сопло для сварки 1,2 мм AS-12
REF: 080-MSL-00415
Сопло для сварки с присадочным материалом до 1,2 мм. Подходит для плоских швов, внутренних и внешних углов.
Тип сварки: Плоская сварка. Внутренний/внешний угол.
Проволок: 1
Диаметр проволоки (мм): 1,2
Сопло для сварки 1,6 мм BS-16
REF: 080-MSL-00416
Сопло для сварки с присадочным материалом до 1,6 мм. Подходит для плоских швов, внутренних и внешних углов.
Тип сварки: Плоская сварка. Внутренний/внешний угол.
Проволок: 1
Диаметр проволоки (мм): 1,6
Сопло для сварки 1,2 мм CS-12
REF: 080-MSL-00419
Сопло для сварки с присадочным материалом до 1,2 мм, предназначено для внешних углов.
Тип сварки: Внешний угол.
Проволок: 1
Диаметр проволоки (мм): 1,2
Сопло для сварки 1,6 мм ES16 - FS16
REF: 080-MSL-00431
Сопло для сварки с присадочным материалом до 1,6 мм, предназначено для внешних углов.
Тип сварки: Внешний угол.
Проволок: 1
Диаметр проволоки (мм): 1,6
Двойное сопло для сварки 1,2 мм AS-12D
REF: 080-MSL-00425
Сопло для сварки с двойной подачей присадочного материала до 1,2 мм. Подходит для плоских швов, внутренних и внешних углов.
Тип сварки: Плоская сварка. Внутренний/внешний угол.
Проволок: 2
Диаметр проволоки (мм): 1,2
Двойное сопло для сварки 2,0 мм AS-20D
REF: 080-MSL-00427
Сопло для сварки с двойной подачей присадочного материала до 2,0 мм. Подходит для плоских швов, внутренних и внешних углов.
Тип сварки: Плоская сварка. Внутренний/внешний угол.
Проволок: 2
Диаметр проволоки (мм): 2,0
Сопло для резки CT-15
REF: 080-MSL-00428
Сопло для резки листового металла.
Тип сварки: Резка.
+ Информация для Лазерный сварочный аппарат MS20
ХАРАКТЕРИСТИКИ СИСТЕМЫ УПРАВЛЕНИЯ ESA S820
Лазерный сварочный аппарат MS20 от Nargesa оснащён 7-дюймовым цветным сенсорным экраном, очень интуитивным и простым в использовании, с новейшей технологией 4.0. Процесс прост и интуитивно понятен: пользователь выбирает материал, толщину, тип газа, количество проволок, их диаметр и соответствующее сопло. На основе этих данных система управления автоматически загружает оптимальные параметры сварки, предварительно настроенные заводом-изготовителем, обеспечивая стабильные и повторяемые результаты. Кроме того, пользователь может легко изменять и сохранять программы для адаптации под свои производственные задачи.
Ниже приведены некоторые из наиболее важных функций данного управления:
- Хранение до 10 000 программ.
- Программирование размеров в дюймах или миллиметрах.
- Мощная база данных для сварки, очистки и резки.
- Библиотека материалов с возможностью добавления новых программируемых материалов.
- Библиотека режимов сварки и материалов.
- Библиотека режимов очистки и материалов.
- Библиотека режимов резки и материалов.
- Динамический контроль температуры для защитной линзы.
- Динамический контроль температуры для фокусирующей линзы.
- Динамический контроль температуры для двигателя горелки.
- Программирование более чем на 20 языках.
- Технология 4.0.
- Диагностика аварий/сигнализаций на экране.
- Уведомление о профилактическом обслуживании.
- Возможность удалённого подключения производителя без присутствия на объекте.
- Разрешение 7" цветного сенсорного экрана: 800 × 480.
- Кремниевый диск 128 MB.
- 2 аналоговых входа, разрешение 12 бит.
- 16 цифровых входов (24 Vdc).
- 16 цифровых выходов (24 Vcc, max 0,7 A), с защитой от перегрузок и коротких замыканий.
- 1 последовательный порт RS232.
- 1 порт CAN с 9-контактным разъёмом SubD F.
- 1 порт USB.
Габаритные размеры станка Лазерный сварочный аппарат MS20
Размеры машины со встроенным питателем: 720x1200x1736 мм / 28”x47”x 68”
Вес: 264 кг / 582 фунта
Таможенный код: 85158090
Другие характеристики:
Колеса для удобной транспортировки как машины, так и питателя.
Машина поставляется в полностью собранном виде.
Характеристики упаковки Лазерный сварочный аппарат MS20
Количество мест: 1.
Ширина: 780 мм.
Глубина: 1280 мм.
Высота: 1950 мм.
Объём: 1,946 м³
Масса нетто: 264 кг.
Масса брутто: 310 кг.
Таможенный код: 85158090
Прочие характеристики:
-
Машина поставляется полностью собранной.
-
Упаковка: деревянный паллет NIMF15 и трёхслойная картонная коробка, пригодная для морской перевозки.
-
Опционально: полная деревянная упаковка NIMF15.
Применение Лазерный сварочный аппарат MS20
Промышленные применения лазерной сварки MS20 Nargesa
Лазерная сварка стала ключевой технологией для промышленного производства металлических деталей. Её высокая точность, скорость и возможность автоматизации позволяют оптимизировать время производства, снизить затраты и обеспечить надёжные соединения с отличным качеством поверхности. Технология может применяться с присадочной проволокой или без неё, в зависимости от технических требований детали или производственного процесса.
Металлургическая промышленность
- Изготовление шкафов, корпусов, лотков, кронштейнов и металлоконструкций с чистыми и прочными швами без необходимости последующей обработки.
- Соединение тонких и средних листов из нержавеющей стали, алюминия, меди и других металлов с сохранением размерной точности.
- Возможность использования присадки проволокой для деталей, требующих повышенной прочности, локального усиления или соединения разнородных материалов.
Промышленная металлоконструкция и строительная металлообработка
- Производство ограждений, решёток, ворот, металлической мебели, трубных и архитектурных конструкций с высоким эстетическим и структурным качеством шва.
- Сборка из углеродистой стали, оцинкованной стали, нержавеющей стали и декоративных сплавов с высокой скоростью и без видимых деформаций.
- Использование проволоки в зонах повышенной нагрузки или при соединении профилей и разных металлов.
Автомобильная промышленность
- Автоматизированная лазерная сварка металлических компонентов для кузовов, шасси, внутренних структур, электронных модулей и крепёжных элементов.
- Сборка лёгких и прочных деталей из специальных сталей, алюминия и компонентов электрических батарей.
- Применение присадки проволокой для функциональных деталей, подверженных высоким механическим или тепловым нагрузкам.
Промышленная ювелирная отрасль и высокоточные изделия
- Изготовление тонких металлических деталей с эстетичными соединениями, без заусенцев и видимых следов.
- Сборка микрокомпонентов с высокой точностью из золота, серебра, нержавеющей стали, титана и других металлов.
- Использование проволоки в индивидуальных дизайнах или для деталей со сложной геометрией и особыми механическими требованиями.
Электронная промышленность
- Производство металлических корпусов, разъёмов, датчиков и внутренних структур электронных устройств.
- Тонкие соединения на меди, алюминии и проводящих сплавах без воздействия на чувствительные электронные компоненты.
- Применение проволоки для усиления деталей или улучшения электропроводности в ключевых точках.
Аэрокосмическая промышленность
- Сборка лёгких конструкций, панелей, кронштейнов, датчиков и прецизионных электронных деталей.
- Надёжные соединения материалов, таких как титан, алюминий и передовые сплавы, критичных для экстремальных условий.
- Сварка с присадкой для изготовления высокопроизводительных и лёгких функциональных компонентов, например, деталей двигателя или систем управления.
Промышленные машины и оборудование
- Производство рам, шасси, конструкционных деталей, металлических панелей, корпусов и прецизионных компонентов.
- Быстрые и автоматизируемые швы с минимальной зоной термического влияния, идеально подходящие для поточных процессов.
- Применение проволоки для деталей, требующих повышенной прочности, таких как шарнирные рычаги, гидравлические системы и узлы, работающие под нагрузкой.
