Mesurador de radis digital d'alta precisió


El Mesurador de radis digital permet la lectura directa i instantània de radis interns o externs en un rang de 55 a 11.250 mil·límetres o de 2" a 443" polzades.

El Mesurador de radis digital d'alta precisió s'utilitza per mesurar el radi d'objectes esfèrics com tubs, perfils i canonades de forma ràpida i precisa.
És molt fàcil i ràpid d'utilitzar! Ens indica el radi intern o extern de la peça que estem corbant sense necessitat de treure-la de la màquina i sense haver de dibuixar i retallar plantilles.



Característiques tècniques

Aquest Mesurador de radis digital permet la lectura directa i instantània de valors de radi intern o extern, per a un ampli rang de corbes.

  • Comoditat: No necessitem retallar plantilles per saber el radi d'una corba, tampoc cal treure la peça de la màquina per mesurar-la. El mesurador de radis fa que la feina sigui més ràpida i precisa.

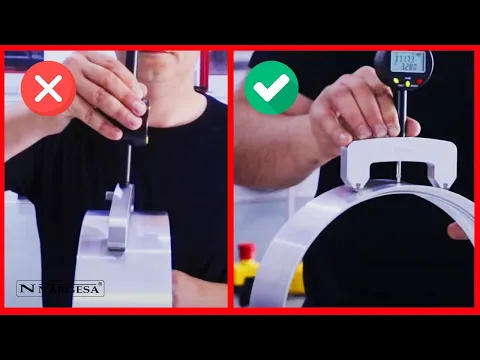

  • Fàcil d'usar: La seva utilització és simple i el procés de mesura és molt ràpid. Només hem de col·locar el Mesurador a la part interna o externa de la corba i automàticament ens dóna el valor.
  • Multi-material: El mesurador és apte per a qualsevol tipus de sòlids consistents, com acers, fusta o materials plàstics.
  • Alta precisió: La tolerància d'error sobre el radi és de 0,01mm. La precisió de la mesura dependrà de la qualitat superficial del sòlid a mesurar.
  • Àmbit d'aplicació: Aquest Mesurador de radis es subministra amb 3 Arcs diferents. La utilització d'un o altre ens ofereix un rang de mesurament de 55 a 11.250 mil·límetres i de 2" a 443" polzades.
  • Pantalla digital LCD: Lectura còmoda de totes les dades, baix consum d'energia.
  • Pràctic: És petit i lleuger, es pot utilitzar fàcilment per diferents mesuraments. Còmode, fiable i durador.
  • Emmagatzematge: Subministrem un maletí d'acer inoxidable amb protecció interior d'escuma per guardar i protegir el Mesurador quan no l'utilitzem. Còmode de transportar i resistent als impactes.
  • Dues unitats de mesura: Podem seleccionar si volem les mesures en mil·límetres o en polzades, només prement un botó.
  • Ideal per radis grans: A diferència d'altres fabricants, el Mesurador Nargesa pot mesurar radis fins a 12 metres amb màxima precisió. Per a majors radis consultar amb el fabricant.
  • Ideal per radis petits: La gran longitud del palpador permet la seva utilització fins i tot quan el radi intern a mesurar és molt petit.

ESPECIFICACIONS TÈCNIQUES

  • Rang de mesurament: De 55 a 11.250 mil·límetres o de 2" a 443" Polzades.
  • Tolerància d'error sobre el palpador: L = 0.02mm
  • Tolerància d'error sobre el radi: ΔR = (0.01 * R) mm
  • Alimentació: Pila de liti 3V CR2032 (Inclosa)
  • Temperatura de treball: 0 ± 40ºC
  • Temperatura d'emmagatzematge o transport: -20ºC - 60ºC
  • Condicions d'humitat relativa: = 80%


Exemples de treball realitzats amb Mesurador de radis digital d'alta precisió



Accessoris inclosos per a Mesurador de radis digital d'alta precisió



Arc de mesurament de 100 mm


L'Arc de mesurament de 100 mm es subministra amb el Mesurador de radis digital.

Aquest arc es fixa al mesurador per mesurar radis interns o externs, entre els següents rangs:

Radi mínim: 55mm o 2"

Radi màxim: 625mm o 25"





Arc de mesurament de 200mm


L'Arc de mesurament de 200 mm es subministra amb el Mesurador de radis digital.

Aquest arc es fixa al mesurador per mesurar radis interns o externs, entre els següents rangs:

Radi mínim: 125mm o 5"

Radi màxim: 2.500mm o 99"





Arc de mesurament de 300mm


L'Arc de mesurament de 300 mm es subministra amb el Mesurador de radis digital.

Aquest arc es fixa al mesurador per mesurar radis interns o externs, entre els següents rangs:

Radi mínim: 475mm o 18"

Radi màxim: 11.250mm o 443"




+ Info per a Mesurador de radis digital d'alta precisió


Per poder tenir un òptim resultat en els diferents treballs de corbat, és molt important tenir eines de mesurament precises i fiables.
El mesurador de radis és el complement ideal per a les Corbadores de tubs i perfils Nargesa. Aquesta eina ens permet comprovar el radi de curvatura en els perfils ja conformats de forma ràpida i precisa, sense necessitat de treure el tub o perfil de la màquina.

Dimensions de la màquina Mesurador de radis digital d'alta precisió


Dimensions del mesurador: 250x60x40 mm.
Pes del mesurador: 0,190 Kg.

Dimensions de l'Arc de 100: 125x57x20 mm.
Pes de l'Arc de 100: 0,246 Kg.

Dimensions de l'Arc de 200: 225x54x20 mm.
Pes de l'Arc de 200: 0,332 Kg.

Dimensions de l'Arc de 300: 325x59x20 mm.
Pes de l'Arc de 300: 0,527 Kg.

Codi Aranzelari: 90173010

Característiques de l'embalatge Mesurador de radis digital d'alta precisió


Nº Paquets: 1.

Ample: 390 mm.

Fons: 280 mm.

Alt: 100 mm.

Volum: 0,11 m3

Pes Net: 1,30 Kg.

Pes Brut: 2,75 Kg.

Codi Aranzelari: 9017300000

Altres característiques:

  • El Mesurador de radis i els tres Arcs es subministren dins d'un maletí d'acer inoxidable amb protecció interior d'escuma. Resistent als impactes.
  • Inclou Pila de liti 3V CR2032

Usos de la màquina Mesurador de radis digital d'alta precisió


El Mesurador de radis digital d'alta precisió s'utilitza per mesurar el radi d'objectes circulars com tubs, perfils i canonades.
