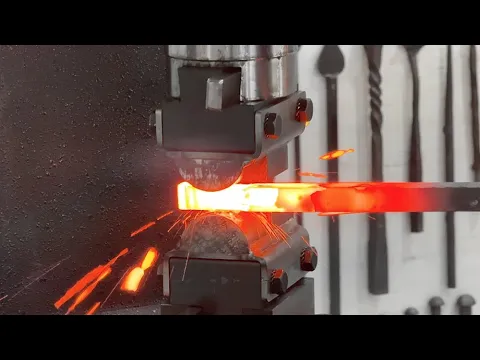

Exemples de treball realitzats amb Martinet per la Forja PH50
El Martinet per la Forja Piló PH50 amb compressor incorporat, per a fabricar tot tipus de peces de forja ornamental. Cop de 50 kg.
El Martinet per la Forja PH50 Nargesa, està fabricat en xapa d'acer soldat i mecanitzat. S'utilitza en moltes ferreries per a fabricar tot tipus de peces per a la forja ornamental facilitant el treball de modelar el ferro en calent. Utilitzant diferents útils, emboteix, modela, curta, forada, rebla, estampa, etc... tot tipus de metalls. El grup d'enginyers de Prada Nargesa, en col·laboració amb alguns dels millors ferrers d'Espanya, França i els Estats Units, ha dissenyat un martell piló amb moltes novetats enfront de tots els martinets de nit existents fins a la data. Més fàcil de manejar, més precís, més segur, més silenciós, sense necessitat de realitzar obra civil per a la seva instal·lació, i moltes altres prestacions que ho converteixen en la millor elecció. Tots els productes Nargesa s'adapten a les normes CE de fabricació de maquinària industrial.
Característiques tècniques
El funcionament dels Martinet per la Forja PH50 Nargesa és mitjançant dos cilindres, un posterior i un altre frontal que és el que impulsa el plançó per a realitzar el cop. El motor de martinet de nit mou la biela del cilindre posterior o compressor i l'aire comprimit passa del cilindre davanter a través de les vàlvules que controlen la carrera del cop.
- Compressor incorporat.
- Màxima precisió en el descens, controlat mitjançant vàlvula d'última generació.
- Bastidor d'acer soldat i mecanitzat.
- Sistema de greixatge automàtic.
- Cilindres lapeados dissenyats amb tecnologia de baixa fricció.
- Silenciadors en l'admissió i en la fuita.
- Sense necessitat de realitzar obra civil, ni fonamentacions especials, per a la seva instal·lació.
- Ventilació interna automàtica.
- Safata interna per a recollir l'oli del greixatge.
- Manteniment pràcticament nul.
- Doble seguretat d'atur mecànic.
- Protecció frontal mòbil, regulable en altura.
- Protecció del pedal d'accionament.
- Protecció elèctrica del motor
- Parada d'emergència.
- Marcatge CE.
- Matrius fabricades i temperades en acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1 per a suportar grans impactes i altes temperatures.
- Possibilitat de transportar el martell en transpaleta o ganxo de sustentació.
- Gran varietat d'utillatges i matrius intercanviables.
- Fabricació de matrius a mesura.
Característiques tècniques
- Pes nominal del cop: 50 kg / 110 lb
- Cops per minut: 240
- Recorregut del plançó: 180 mm / 7”
- Escot de treball: 220 mm / 9”
- Capacitat màxima de treball en rodó: 70 mm / 2,75”
- Capacitat màxima de treball en quadrat: 60x60/ 2,36”
- Potència elèctrica: 4 kW / 5,5 CV
- Tensió elèctrica: 230/400 V trifàsica 50/60 Hz
- Tensió: 220 V monofàsica OPCIONAL
- Intensitat: 18/10 A
- Pes: 1002 Kg
- Mesures: 808x1289x1768mm
La màquina s'envia completament muntada.
Embalatge amb palet de fusta i caixa de cartó.
Opcional: Embalatge de fusta NIMF15.
Tots els nostres productes estan fabricats en les nostres instal·lacions a Espanya. Els components hidràulics i electrònics són completament estàndard i de les millors marques de primer ordre Europeu, amb servei tècnic a tot el món: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...
Abans d'adquirir un Martinet Piló...
• Compressor incorporat: El martell PH50 porta el compressor incorporat. Això significa que, a diferència d'altres marques, no és necessari posseir un compressor extern.
• Sense necessitat d'obra civil específica per a la seva instal·lació: Per a la instal·lació del martell PH50 només es requereixen 4 forats en el sòl de formigó on introduir els 4 perns amb tac químic que subministrem amb la màquina.
• Bastidor d'acer soldat: El xassís de la màquina no és de fosa, és d'acer soldat i mecanitzat. Així, reduïm a zero l'aparició de possibles esquerdes, com ocorre en els martells de fosa.
• Màxima precisió en el descens controlat: Aconseguim una precisió màxima fins a aconseguir tancar una caixa de llumins o col·locar un ou i col·lidir amb el mateix sense arribar a trencar-lo.
• Cilindres lapeados dissenyats amb tecnologia de baixa fricció: Els cilindres del martell PH50 mai tenen contacte físic amb el pistó, millorant així l'eficiència i eliminant el desgast mecànic.
• Silenciadors en l'admissió i la fuita: Dos silenciadors, tant en l'admissió com en la descàrrega, redueixen el soroll a xx dB.
• Sistema de lubricació automàtic: El sistema de lubricació del martell PH50 incorpora un dipòsit totalment transparent, situat al costat de l'interruptor d'encesa, que ens permet controlar el nivell d'oli en tot el seu recipient, sense haver d'utilitzar incòmodes espiells.
• Doble seguretat d'atur mecànic: L'èmbol davanter i el pedal queden totalment bloquejats mecànicament en una posició ideal per a fer el canvi de matrius d'una forma fàcil i segura.
• Recollida i filtrat de l'oli de l'aire: El martinet de nit Nargesa PH50 incorpora un dipòsit que recull aquesta mescla i separa els dos components.
• Seguretat. Marcatge CE: Totes les nostres màquines s'adapten a les normes CE de fabricació de maquinària industrial.
Accessoris opcionals per a Martinet per la Forja PH50
Matriu pel Martinet per la Forja 04
REF: 140-14-01-00004
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Núm. de Peces: 2
Dimensions: 100x60mm
Matriu pel Martinet per la Forja 06
REF: 140-14-01-00006
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Núm. de Peces: 2
Dimensions: 120x60mm
Matriu pel Martinet per la Forja 07
REF: 140-14-01-00007
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Núm. de Peces: 2
Dimensions: 120x60mm
Matriu pel Martinet per la Forja 08
REF: 140-14-01-00008
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Núm. de Peces: 2
Dimensions:130x100mm
Matriu pel Martinet per la Forja 09
REF: 140-14-01-00009
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Núm. de Peces: 2
Dimensions: 120x60mm
Matriu pel Martinet per la Forja 10
REF: 140-14-01-00010
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Núm. de Peces: 2
Dimensions: 120x60mm
Matriu pel Martinet per la Forja 13
REF: 140-14-01-00013
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Núm. de Peces: 2
Dimensions:120x60mm
Capacitat: Massís rodó i quadrat de 12mm
Matriu pel Martinet per la Forja 18
REF: 140-14-01-00018
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Núm. de Peces: 2
Dimensions:160x80mm
Matriu pel Martinet per la Forja 19
REF: 140-14-01-00019
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Núm. de Peces: 2
Dimensions:130x80mm
Matriu pel Martinet per la Forja 20
REF: 140-14-01-00020
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Núm. de Peces: 2
Dimensions: 120x100mm
Capacitat: 12x12mm
Matriu pel Martinet per la Forja 21
REF: 140-14-01-00021
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Núm. de Peces: 2
Dimensions: 120x70mm
Capacitat: Ø 14mm
Matriu pel Martinet per la Forja 22
REF: 140-14-01-00022
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Núm. de Peces: 2
Dimensions: 135x60mm
Matriu pel Martinet per la Forja 23
REF: 140-14-01-00023
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Núm. de Peces: 2
Dimensions: 70x60mm
Capacitat: Ø 16mm
Matriu pel Martinet per la Forja 24
REF: 140-14-01-00024
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Núm. de Peces: 2
Dimensions: 70x60mm
Capacitat: Massissos rodons i quadrats de 16 mm
Matrius especials
Matrius especials fabricades a mesura.
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNEIX: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Accessoris inclosos per a Martinet per la Forja PH50
Matriu Plana de sèrie per al Martinet PH50
REF: 140-14-04-00001
Tots els Martinets PH50 Nargesa van equipats de sèrie amb una matriu estàndard plana superior i una altra d'inferior.
Aquesta matriu és la més versàtil.
Matrius fabricades amb acer 1.2344 / AFNOR: Z40CDV5 / DIN: X40CrMoV5-1 / UNE: F5318 / AISI: SAE H13 / SKD61 / 45Cr5MoSiV1. Aquest material manté les seves propietats mecàniques a altes temperatures.
Utillatge de sèrie
Núm. de Peces: 2
Dimensions: 120x78mm
Adaptadors per al Martinet PH50
REF: 140-14-04-00002
Subministrem dos jocs d'Adaptadors amb els Martinets PH50.
Els adaptadors ens permeten soldar o caragolar infinitat d'elements, com massissos rodons, quadrats, passamans, barres... a aquestes plaques i així poder fabricar les nostres pròpies matrius.
Matrius fabricades amb acer F111.
Utillatge de Sèrie
Nº de Peces: 4
Dimensions: 120x89mm
+ Info per a Martinet per la Forja PH50
Per a poder tenir un òptim resultat en els diferents treballs, és molt important tenir una bona temperatura en la peça a modelar. Millorar la mal·leabilitat, reduir la resistència, evitar la fragilitat i millorar la distribució de la tensió i la fluïdesa. Aquests aspectes són fonamentals durant la deformació de metalls. Els forns Nargesa H1, H2 i H3 estan fabricats per a aconseguir aquestes altes temperatures per a un correcte treball. A més, la nova Premsa Hidràulica per a Forja PV21 Nargesa li permetrà conformar materials en calent, donar forma i manipular el metall de manera eficient i amb una precisió impressionant, com per exemple per a la preparació de Damasc per al seu posterior forjat amb el martinet de nit PH50 Nargesa.
Dimensions de la màquina Martinet per la Forja PH50
Dimensions de la màquina: 808x1289x1768mm
Pes: 1002 Kg.
Codi Aranzelari: 84621990
Altres característiques:
- La màquina s'envia completament muntada.
Característiques de l'embalatge Martinet per la Forja PH50
Nº Paquets: 1
Ample: 950 mm.
Fons: 1430 mm.
Alt: 1920 mm.
Volum: 2,60 m3
Pes Net: 1002 Kg.
Pes Brut: 1088 Kg.
Codi Aranzelari: 84621990
Altres característiques:
- La màquina s'envia completament muntada.
- Embalatge amb palet de fusta i caixa de cartó de 3 capes apta per al transport marítim.
- Opcional: Embalatge complet de fusta NIMF15.
Usos de la màquina Martinet per la Forja PH50
El Martinet per la Forja PH50 Nargesa és una màquina essencial per al sector del metall, tant per a forja artística com per a forja ornamental. Permet crear peces decoratives i funcionals, amb aplicacions molt diverses: Fabricació de ganivets, espases, destrals, ferratges per a la restauració de mobiliari antic, finestres, portes, baguls, restauració de sistemes de transport antics com carromatos, vagons de tren, vaixells, fabricació de reixes, accessoris de jardí com a jardineres o mobles d'exterior, puntes de fletxa o puntes de llança per a decorar reixes o portals d'acer forjat, candelabros ornamentals, barrats de forja, capçals de llit vintage, penja-robes de forja decorativa, mobles metàl·lics, marcs de miralls, puntes estirades per a volutes, llums de forja vintage, potes per a taules de forja, respatllers de cadires, reixes, baranes de forja ornamental, portes i finestres metàl·liques, ornaments per a voltes, jardineres, pèrgoles i escultures de forja.
